显示三维图片序列_老司机带你解锁ImageJ三维图像分析

解螺旋公众号·陪伴你科研的第1890天

二维图像分析技能已经Get了，那么三维图像分析呢？

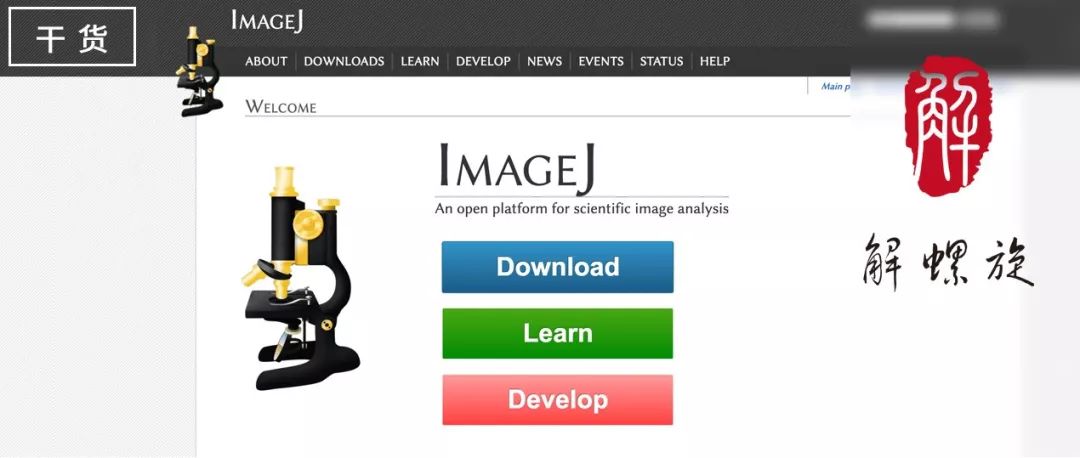

ImageJ(https://imagej.nih.gov/ij/)是美国National Institutes of Health(NIH)开发的基于Java的免费公共图像处理软件，在生物及医学图像分析中起着非常重要的作用。

ImageJ/Fiji是已捆绑了许多常用插件的ImageJ，其下载链接为：http://imagej.net/Fiji/Downloads，可根据操作系统自行选择：

今天给大家分享使用ImageJ/Fiji进行三维图像分析！

1

Stack图像介绍

ImageJ可在一个窗口中显示多个空间或时间相关的图像，这些图像集称为图像栈(Stack)，组成Stack的图像称为Slice。Stack图片具备有三个空间维度：X，Y和Z。Hyperstacks具有四个以上维度，例如X(长)，Y(宽)，Z(片)，C(通道)和T(时间帧)。

2

ImageJ三维可视化

ImageJ可对Stack图像进行重建来构建三维立体模型，在医学图像中可以将CT层扫图片重建为三维立体模型。共聚焦图片也可以进行Z-Stack层扫获得三维图片。

步骤：

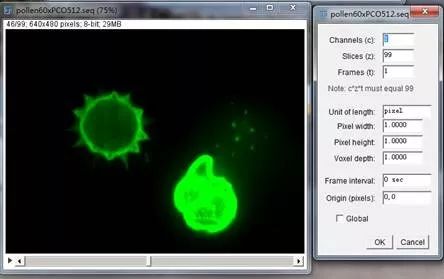

1、ImageJ打开Stack图片pollen60xPCO512.seq，2维图像(XY视图)窗口如左侧窗口(640x 480pixels)，当前Slice为99张图片的第46张，图片属性(Image -> Properties)如右图所示：

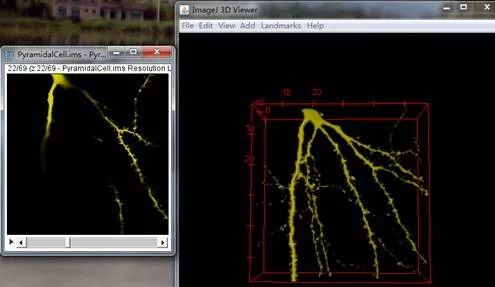

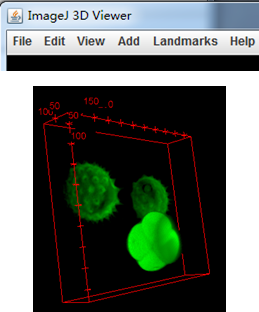

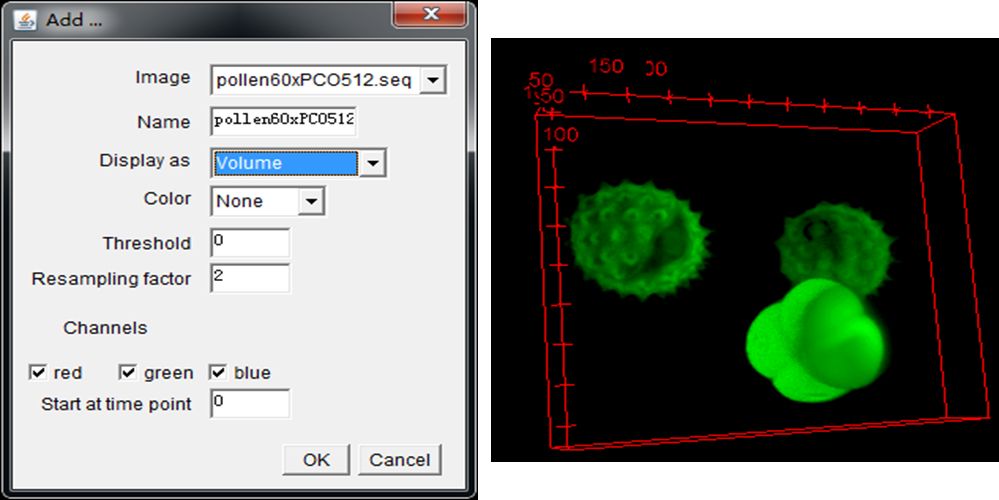

2、ImageJ软件内嵌有3D查看器，Plugins-> 3D Viewer -> Display as Volume，即可得到Stack图片的三维效果图：

3、ImageJ 3D Viewer -> View ->Start animation，可得到旋转的动态三维图：

4、三维切割，Stack图像显示为三维模型后可从不同方向(XY、XZ、YZ方向)进行切割以展示三维图像内部情况。展示各横断面可为定性、定量研究和分析内部结构提供有力支持。

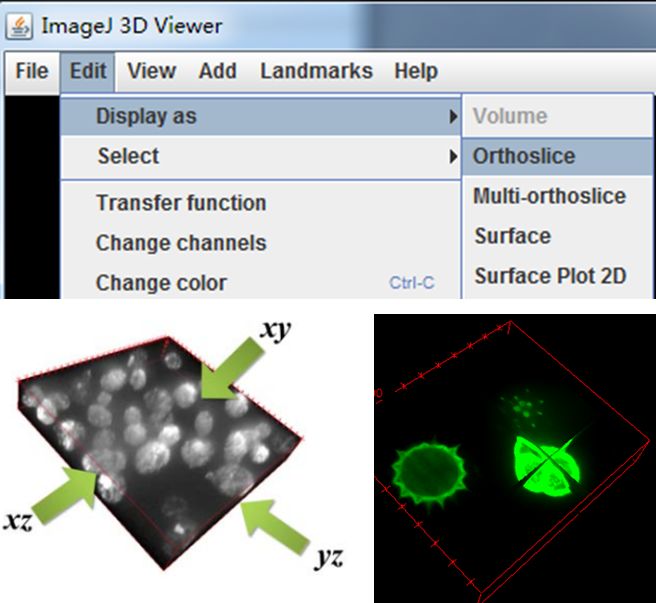

ImageJ 3D Viewer下Edit -> Display as -> Orthoslice

如何调整三维切割的方向？

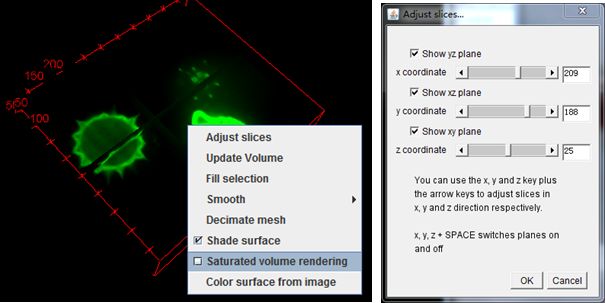

选中三维视图，鼠标右击选择Adjust slices，可调整XY、XZ、YZ视图切割方向：

3

ImageJ计算三维图像体积

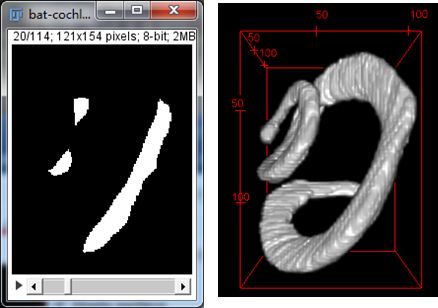

以ImageJ示例图片bat-cochlea-volume.tif图像与其3D模型分别如下：

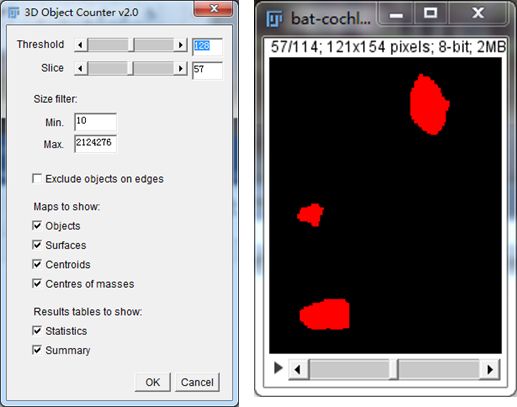

Analyze -> 3D Objects Counter进入三维体积计算界面，Threshold调节阈值选中不同Slice中的目标，红色代表选中。Slice代表当前切片，Size filter根据最大值与最小值筛选目标：

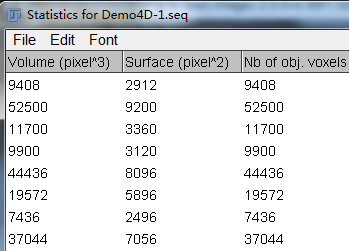

可得到上述三维物体的体积(Volume，pixel^3)、表面积(Surface)、Nb of obj. voxels与Nb of surf. Voxels等：

4

ImageJ三维图像计数

二维图像的计数我们很熟悉，那么三维图像如何计数？

以三维图像中的立体体为例给大家分享三维图像计数：

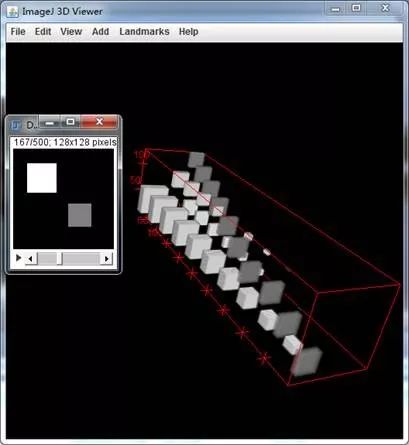

3D Objects Counter可进行三维计数：

结果显示，在三维空间中存在29个立方体：

还可得到这29个物体的体积与表面积等数据：

5

ImageJ分析三维神经元复杂性

Sholl Analysis可分析神经元的复杂性，那么什么是Sholl Analysis?

以神经元胞体为圆心(不包括胞体)开始画一系列同心圆，得到随距离从StartingRadius到Ending Radius同心圆与神经元突起交点个数的变化，以此来反映神经元的复杂性：

以Stack椎体神经元为例进行3D ShollAnalysis：

步骤：

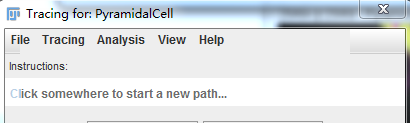

1、ImageJ打开椎体神经元，Plugins -> Segmention -> SimpleNeurite Tracer

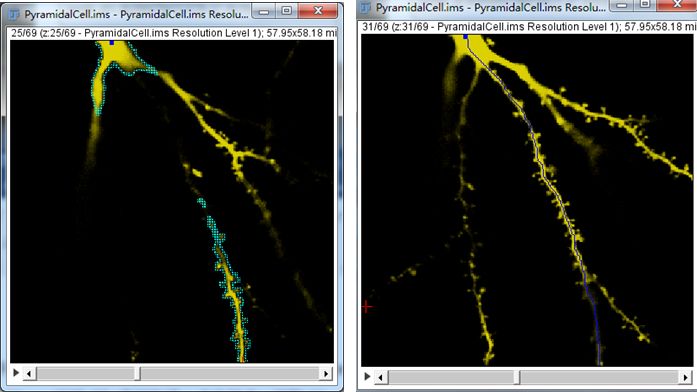

鼠标调整显示的Slice，追踪3D 突起轨迹，点击起点，调整Slice点击终点软件即可自动追踪：

All paths可得到追踪到的Path及长度(69.6851 microns)：

同样的方法追踪其他突起：

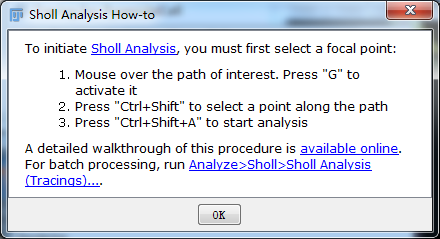

2、在Tracing界面Analysis -> Sholl Analysis可得到Sholl Analysis步骤：

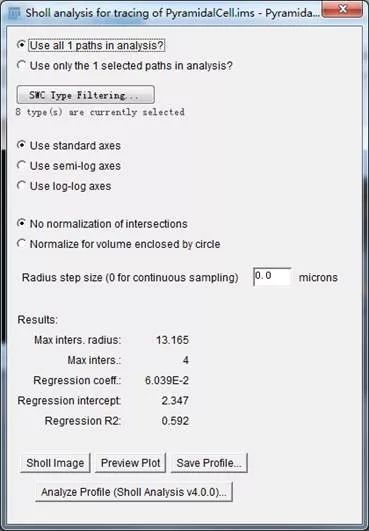

按照上图Sholl Analysis步骤进入Sholl Analysis界面,点击AnalyzeProfile：

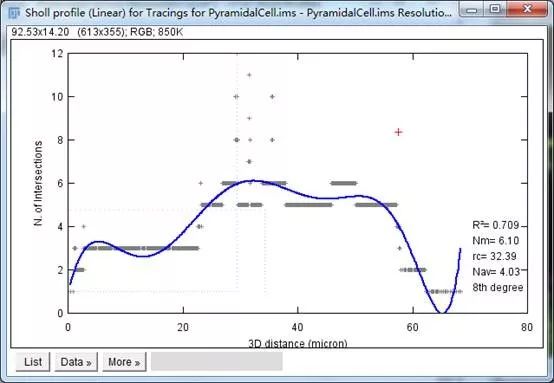

3D Sholl Analysis横坐标为3D distance(micron)，纵坐标为交点数。List可以导出数据使用其他绘图软件绘图：

拓展：

Sholl Analysis插件只能分析神经元吗？

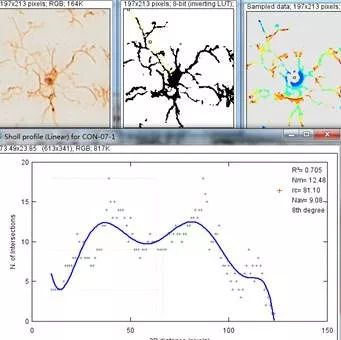

Sholl Analysis插件可以分析任何类似有胞体和突起的细胞的分支的复杂性，例如星形胶质细胞和小胶质细胞等。以小胶质细胞为例，步骤相同，效果如下：

今天给大家分享ImageJ三维图像分析就到此为止，希望对大家有所帮助！
