点击上方蓝字,关注工控教练


用浮球阀与一只三相断路器、一只1P断路器、一只380V交流接触器就可以实现浮球阀水位自动控制了;根据三相水泵的功率,选择三相断路器的额定电流,1P断路器配置一只1~3A即可。

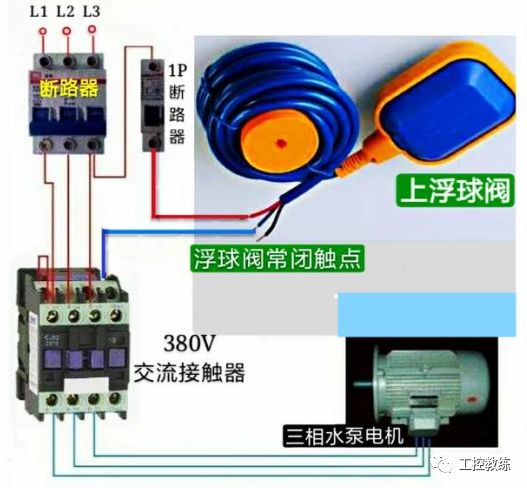

同样交流接触器也需要根据潜水泵的功率来配置,下面是一个利用浮球阀控制三相交流接触器的电路实物图。


浮球开关有三根线,内部就是一个微动开关通过一个小铁球进行触动,一根公共端 常闭端 常开端,可以根据排水或者供水进行接线,浮球开关可控制接触器线圈的得失电来控制电机的停启工作。

为了安全起见一般通过12V或24V直流继电器进行转换控制,由于浮球开关长期浸泡水中控制直流再转换控制交流安全指数相对比较高。



浮球阀都有详细的使用说明书,这里我们使用“黑色”和“蓝色”的电线;即浮球在下水位时,接点是接通的状态浮球在水位时,接点是不通的状态、使用“黑色”和“褐色”的电线:浮球在下水位时,接点是接通的状态浮球在水位时,接点是不通的状态重锤的装置。

此时可以将浮球开关的电线对照安装说明上的指示,从重锤的中心下凹圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。

也可以用螺丝起子把此一塑胶环拆下,再将这个脱落的塑胶环套在电缆上自己所想要的重锤和设定水位高低的位置。

紧接下来,再轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。重锤只要轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。

注意,浮球阀的三根线棕色COM线与常闭线蓝色串接在接触器吸合线圈中,可以控制水满自动停机,水缺到一定位置自动开启电动机。

图中控制的是380V 三相电机,水泵电机功率如果较大时,接触器的型号选的大于电机额定电流的1.5~2倍为最佳。
