1常用绝缘子

架空输电线路常用的绝缘子有针式绝缘子、悬式绝缘子、横担绝缘子、棒形绝缘子和复合绝缘子等，如下图所示。绝缘子的型号由代表产品型式、结构特征、安装连接形式与附加特征的汉语拼音字母和代表设计顺序与特性数字的阿拉伯数码组成。

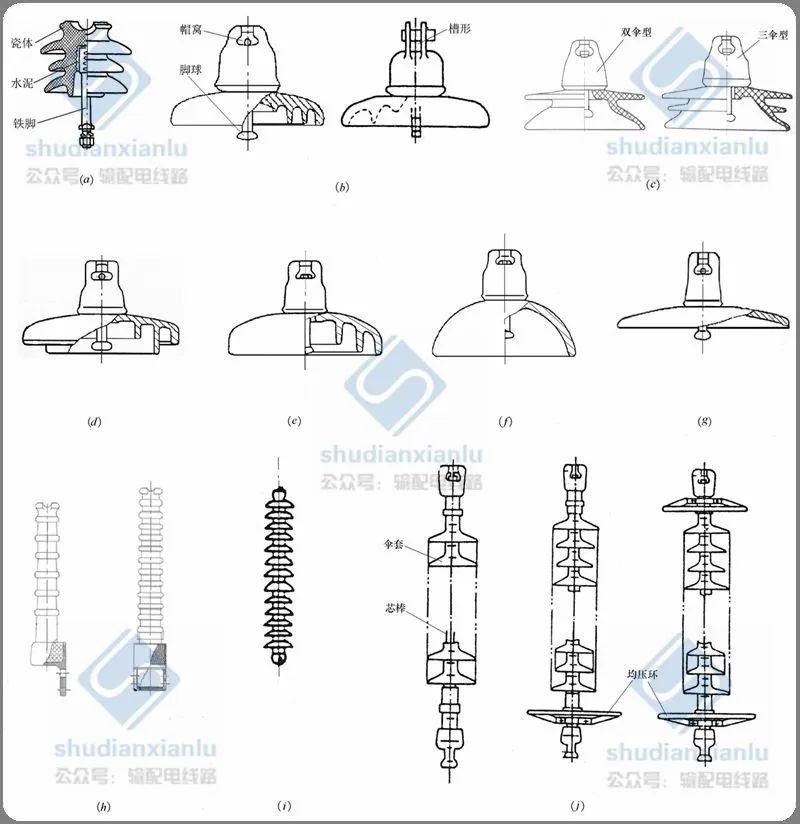

▲图 常用的绝缘子 图中： (a)针式绝缘子； (b)悬式绝缘子(标准型)； (c)悬式绝缘子(多伞型)； (d)悬式绝缘子(深棱型)； (e)悬式绝缘子(钟罩型)； (f)悬式绝缘子(球面型)； (g)悬式绝缘子(草帽型)； (h)瓷横担绝缘子； (i) 棒形悬式瓷绝缘子； (j)复合绝缘子

1.1 针式绝缘子

针式绝缘子制造简单、价格便宜，但耐雷水平不高，易闪络。架空线用金属线绑扎在针式绝缘子顶部的槽中。这种绝缘子多用于电压不高(35kV以下)和架空线张力不大的线路。

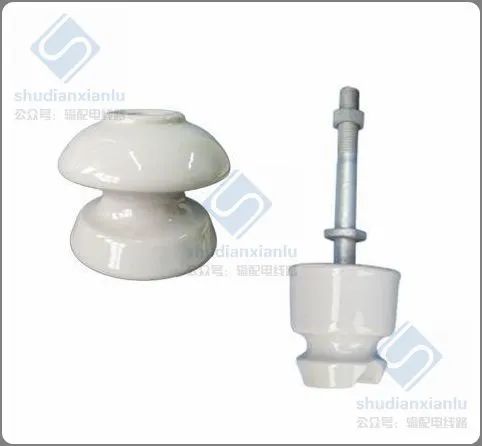

▲图 针式绝缘子

1.2 悬式绝缘子

悬式绝缘子形状多为圆盘，又称盘形绝缘子。以往均为陶瓷制成，所以又叫瓷瓶。近年我国已广泛使用钢化玻璃制造。盘型玻璃绝缘子尺寸小，机械强度高，电气性能好，寿命长不老化，并且有故障时自爆破碎，易于巡线人员查出，维护方便。

盘形悬式绝缘子有普通型、耐污型和地线用XDP型三种，按连接方式又有球窝与槽形之分，其技术性能见表1−6。悬式绝缘子型号中，X表示悬式瓷绝缘子，LX表示悬式玻璃绝缘子，P表示机电破坏负荷，C表示槽形连接，D表示地线用，W表示防污型，H表示钟罩防污型，Z表示直流型。破折号后面的数字为机电破坏负荷数，现行标准《绝缘子产品型号编制方法(JB/T 8683−1999)》中以kN为单位，旧型号中以t为单位。

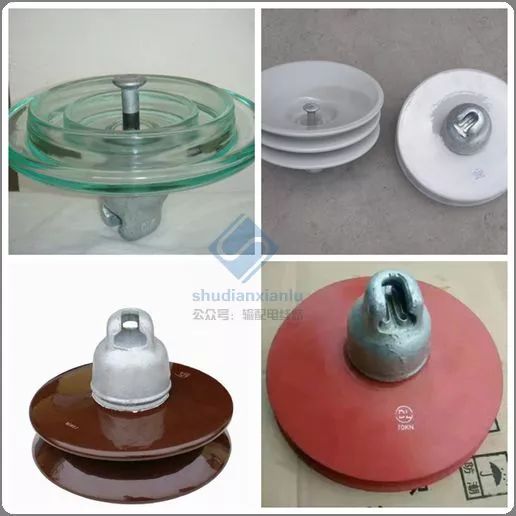

▲图 盘形悬式绝缘子
