荣耀盒子官方商城售价419,比其他品牌的盒子都贵,这是为什么呢?下面拆解一个荣耀盒子pro来分析一下。


荣耀盒子pro

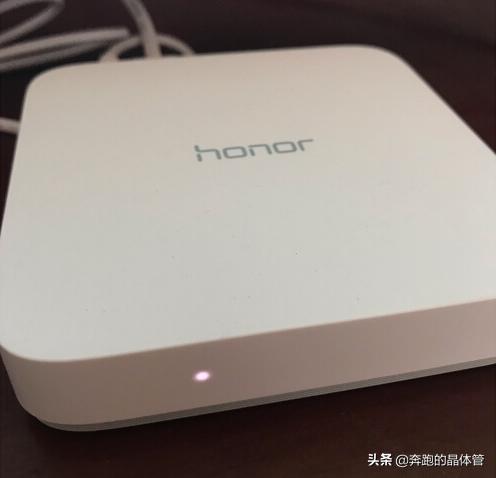

荣耀盒子pro采用白色的ABS材质,耐看美观,正上方印有荣耀logo 。

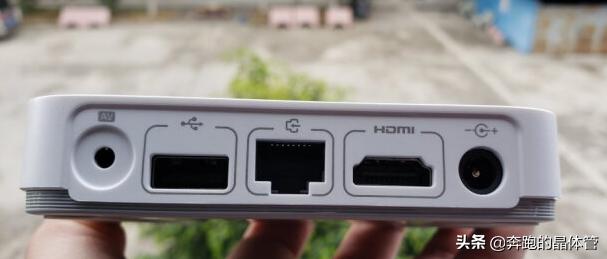

后面从左往右分别是AV接口,USB2.0接口,网口,HDMI口和电源口。

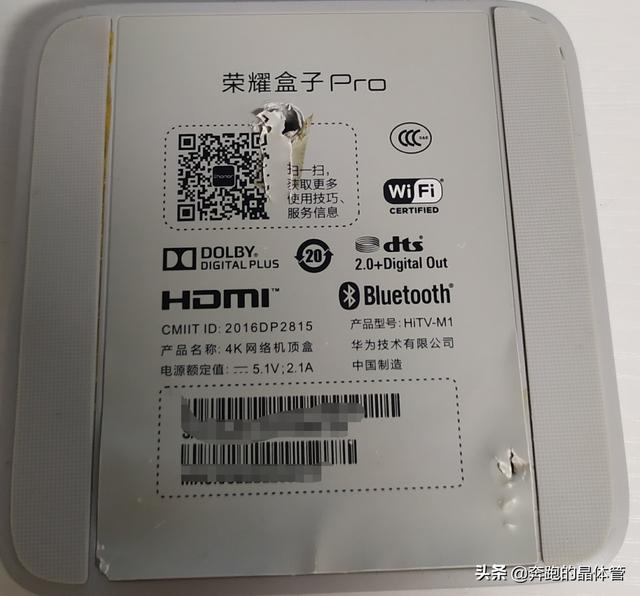

背面是盒子的信息标签,上面有过3C认证和WiFi认证的信息,产品型号为HiTV-M1,电源输入额定值为5.1V/2.1A。


主板

拆开后取出PCB主板,主板的正反面主要芯片部分都有屏蔽罩罩着,防止电磁泄漏,减少电池干扰。

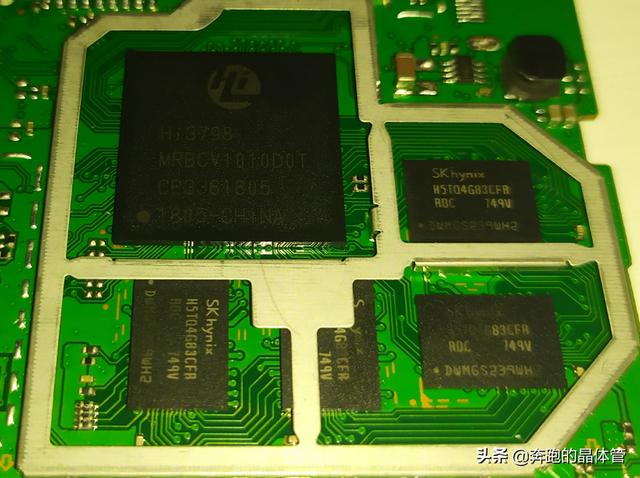

主CPU采用华为自研的4核海思Hi3798MRBCN1010D0T芯片,搭配4片海力士Skhynix H5TQ4G83CFB DDR内存,每片容量512M,总共2G。


CPU和内存

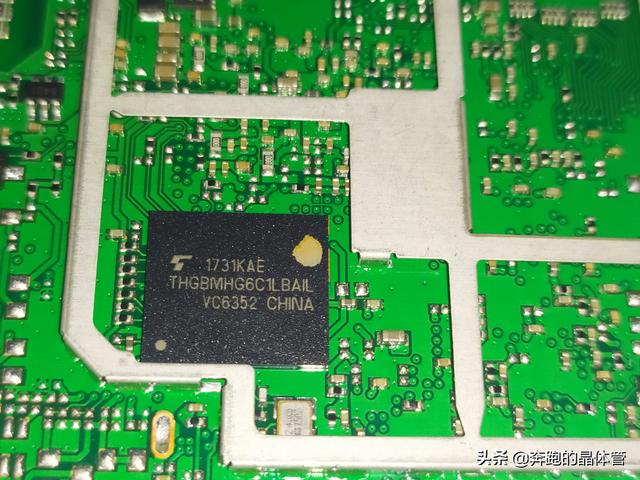

闪存Emmc Flash 采用东芝的THGBMHG6C1LBAIL,容量为8G。


EMMC

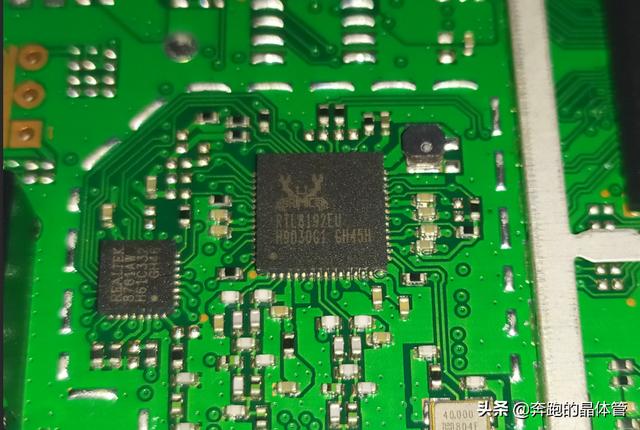

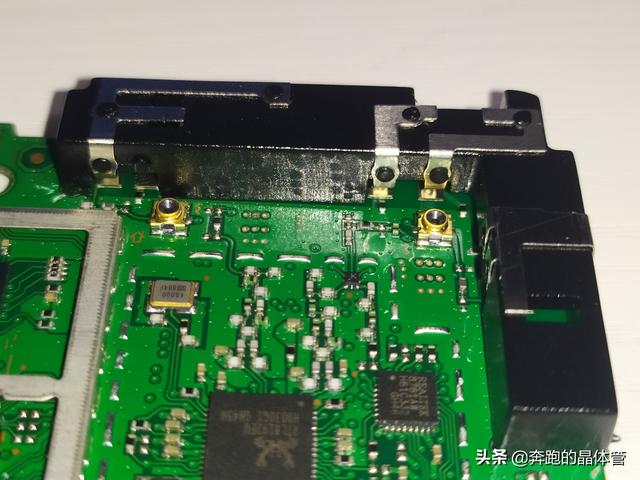

WiFi方案采用的是瑞昱RTL8192,采用USB接口与主控通信,兼容802.11b/g/n,2T2R,最高速率能达到300M。


WiFi+蓝牙

蓝牙方案采用瑞昱RTL8761,搭配RTL8192,采用UART串口通信,支持蓝牙双模(BR / EDR + AMP +低功耗控制器),并与v2.1 + EDR和v3.0 + HS经典蓝牙协议兼容。

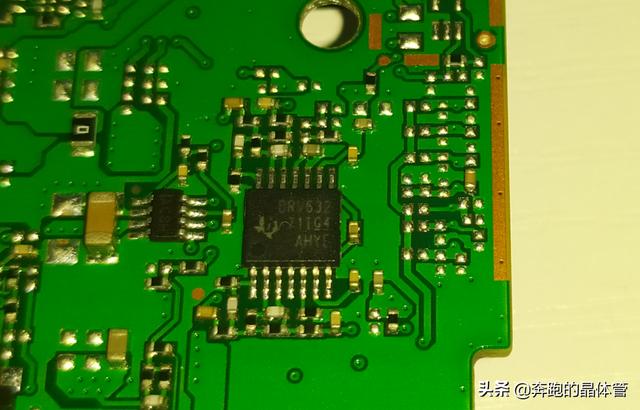

CVBS音视频输出口用了TI 德州仪器的DRV632音频驱动器,提供音频输出。


DRV632音频驱动

荣耀盒子pro还采用了立锜科技的RT9199内存电源管理芯片,用于给内存提供稳定可靠的电源。


RT9199

荣耀盒子pro的WiFi和蓝牙的天线采用互补式设计,双发双收,这也是该盒子的卖点。如下图,可以看到,除了在PCB上的贴片天线外,还有附着在塑料上的贴片天线。


互补式天线

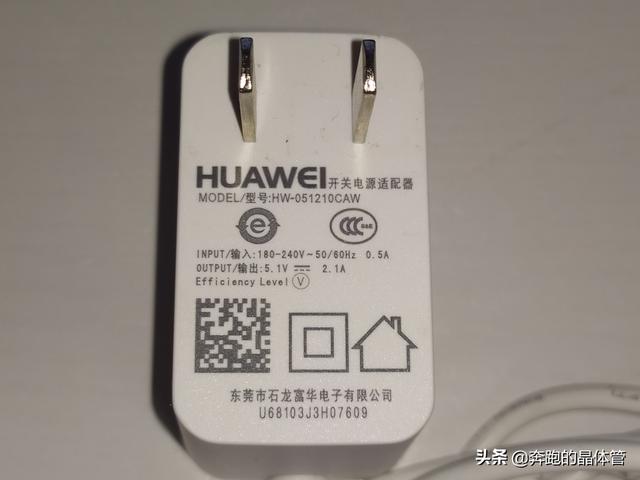

电源的额定输出功率为5.1V/2.1A,由东莞石龙富华电子负责生产。

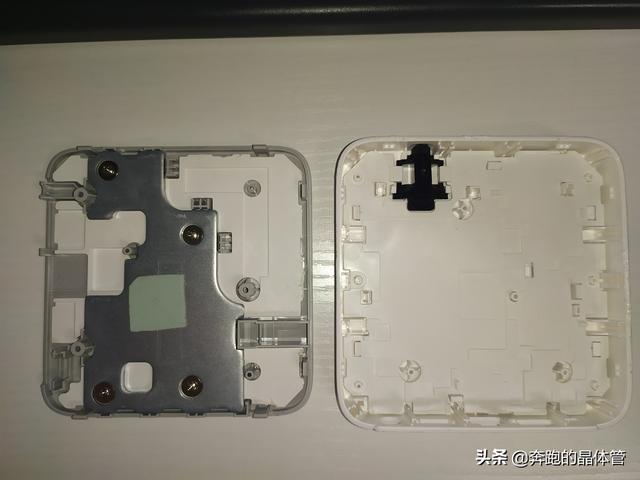

外壳的底壳和顶盖,看起来非常厚实,里面都填充了一层约4mm后的ABS材料,抗震抗压,用来保护内部的PCB主板。

底盖上的固定有一铁片,配重的同时兼顾散热的作用。所有的散热都是通过导热硅胶与散热片导热的。


华为荣耀盒子pro设计时考虑的细节比较多,下面来简单说几个。

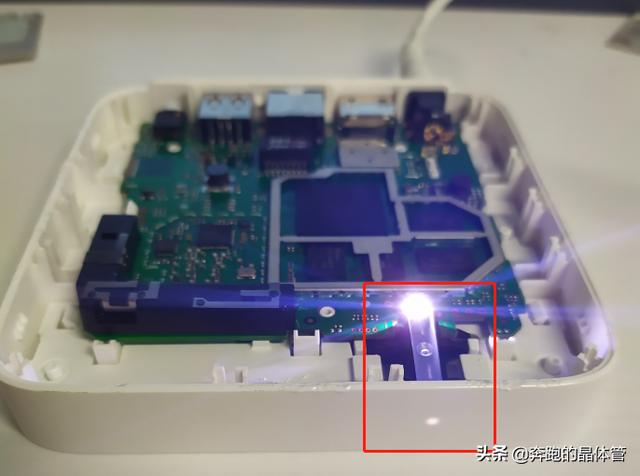

细节1,比如外壳上还设计了导光柱,将LED光导到外壳,这样做的好处是防止LED太散光而外壳形成一团的光点。导光柱是的LED指示更加美观。


导光柱效果

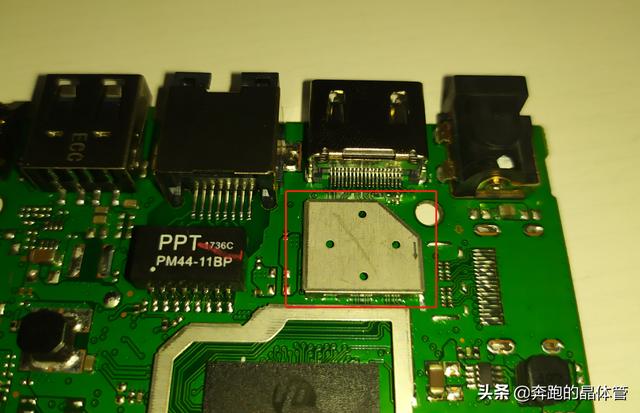

细节2,另外一个细节,PCB板上的HDMI线路也设计了屏蔽罩防止线路的电磁泄露,这是在其他机顶盒没有的,可以说华为荣耀盒子pro在防止电磁泄露方面设计得很周到。


HDMI线屏蔽罩

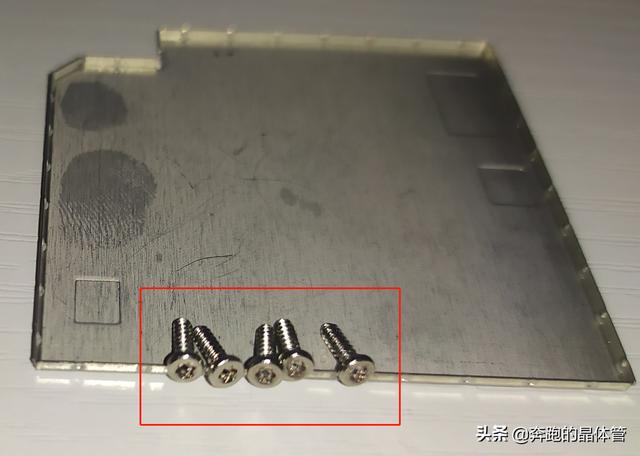

细节3,还有锁外壳的螺丝采用内六角螺丝,内六角扳手比外六角扳手好拧,比十字和直槽的螺丝刀能提供更大扭矩,方便装配与维修,这点在拆解荣耀盒子pro的时候深有体会。


内六角螺丝

总结

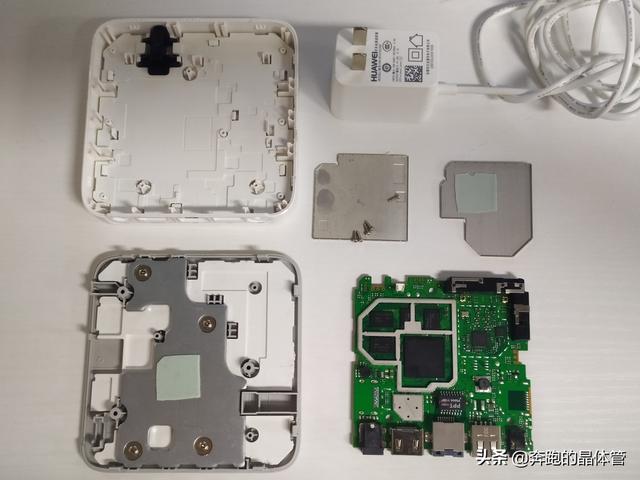

下面来一张拆机全家福,并做总结。


1. 采用华为自研的海思CPU,拥有强大中国芯。

2. 互补式双天线设计,在所有品牌的盒子里面是亮点。

3. 外壳设计厚实,抗震抗压,PCB设计时防止电磁泄露做的很好,整机设计细节考虑周到。官方售价419还是值得的。

喜欢的朋友记得点 关注,更多数码产品体验,拆解,硬件解析,尽在 头条号:奔跑的晶体管。
