奥的斯XIZI OTIS 21VF/MCS321/TOEC2000/300VF 故障代码表

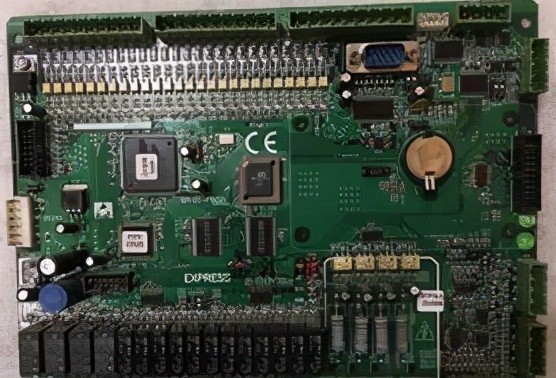

图片来源于网络

故障代码>服务器显示>说明

1100：SOFTWARE RESET 软件复位

1101：RING SOFTWARE RESET群控软件复位

1200：SIO MESSAGE FRAMING ERROR 从 MCSS 接受到的数据信息中检测到结构错误

1201：SIO TIMEOUT ERROR 与 MCSS 通讯超时

1300：RSL1 LOSS OF SYNCHRONISATION 轿厢通讯收发不同步

1301：RSL2 LOSS OF SYNCHRONISATION 厅外通讯收发不同步

1302：RSL3 LOSS OF SYNCHRONISATION 群控通讯收发不同步

1400：RSL1 TOTAL PARITY ERRORS 轿厢通讯出现奇偶校验错误

1401：RSL2 TOTAL PARITY ERRORS 厅外通讯出现奇偶校验错误

1402：RSL3 TOTAL PARITY ERRORS 群控通讯出现奇偶校验错误

1500：RING1 CHECKSUM ERROR群控环 1 通讯有检测故障

1501：RING1 TIMEOUT ERROR群控环 1 通讯有超时故障

1700：MCSS NOT AVAILABLE MCSS 通讯故障

1701：CAR SHUTDOWN WHILE IN EPO 备用电源操作时出现故障

1702：DTC PROTECTION COUNT DTC 关门保护

1703：DTO PROTECTION COUNT DTO 关门保护

1704：DELAY CAR PROTECTIONDCP 保护

1800：EFO-P AND EFO-CK ARE INVALID OR DO NOT MATCH消防楼层参数错误或EFO-P 与 EFO-CK 不一致或该层门被封

1801：ASL-P AND ASL-CK ARE INVALID OR DO NOT MATCH消防可选楼层参数错误或ASL-P 与 ASL-CK 不一致或该层门被封

EFS AND EFS-CK ARE INVALID OR DO NOT MATCH 消防类型参数错误或 EFS 与 EFS-CK 不一致

ASL2-P AND ASL2-CK ARE INVALID OR DO NOT MATCH消防第二可选楼层参数错误或ASL2-P 与ASL2-CK 不一致或该层门被封

1804：RCBII 电池电压不足

1805：EQO HOISTWAY SENSOR FAILED地震井道传感器故障

1806：INVALID EQO PARAMETER SETUP 无效的地震参数

1807：CAR IS CONFIGURED FOR RANDOM CALLS电梯由随机内外呼控制运行

故障代码>服务器显示>说明

2000>STM software reset>电子板软件运行错误，引起 CPU 复位。

2001>STM power on reset>上电复位，或者按了复位按钮。

2002>STM power fail>5V 电源的电压低于 2.5V。在系统失电期间，系统停机。

2005>STM not available>某些非正常状态被 MCSS 检测到,这时应查其他故障记录。另外,在紧急或检修状态下也有此记录

故障来源：位置参考

故障代码>服务器显示>说明

2100>PSR Big pos slip>与电梯运行方向一致的钢丝绳滑移太大。

2101>PSR Big neg slip>与电梯运行方向相反的钢丝绳滑移太大。

2102>PSR Pos mes fltPVT>读取的位置已位于平层区,但 DZ 未有输入,应检查光电.

2103>PSR Inv FLOOR COUNT>无效的楼层计数，楼层计数与实际井道楼层数不一致， 或者超出最高或最低楼层的限制。一般发生于断电后轿厢位置被移动,再次送电后即有此故障.
