什么是悬挑式脚手架?
悬挑式脚手架是指架体结构荷载承重在建筑结构的刚性悬挑式脚手架,用于建筑施工中的主体或装修阶段的作业及安全防护设施,每段搭设高度不得大于24m。
悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等,不得采用钢管;其节点应螺栓联结或焊接,不得采用扣件连接。与建筑结构的固定方式应经设计计算确定。
适应于钢筋混凝土结构、钢结构高层或超高层,建筑施工中的主体或装修工程的作业及其安全防护需要。

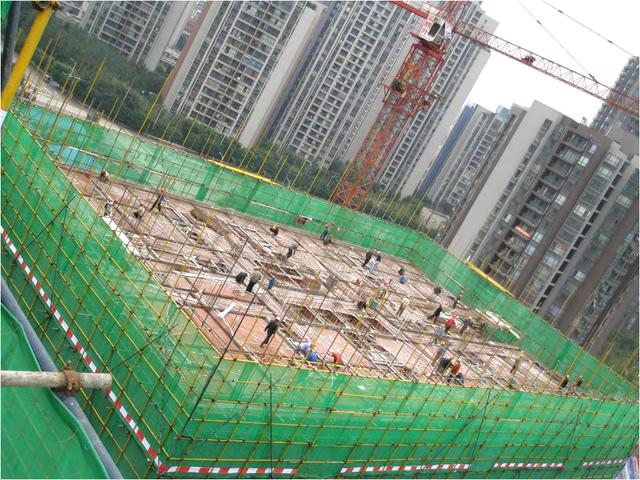

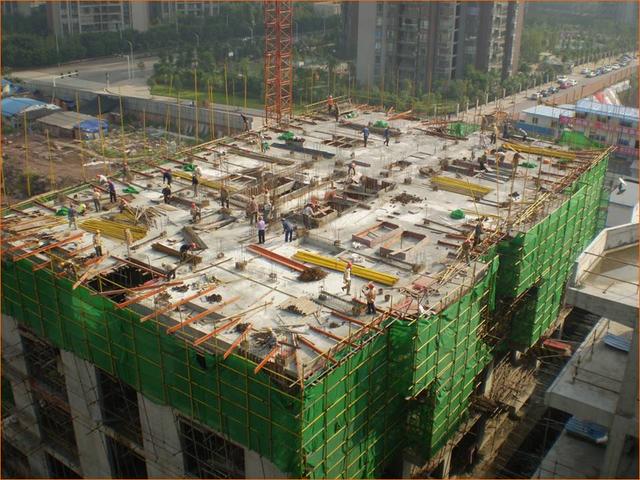

悬挑式脚手架搭设效果图

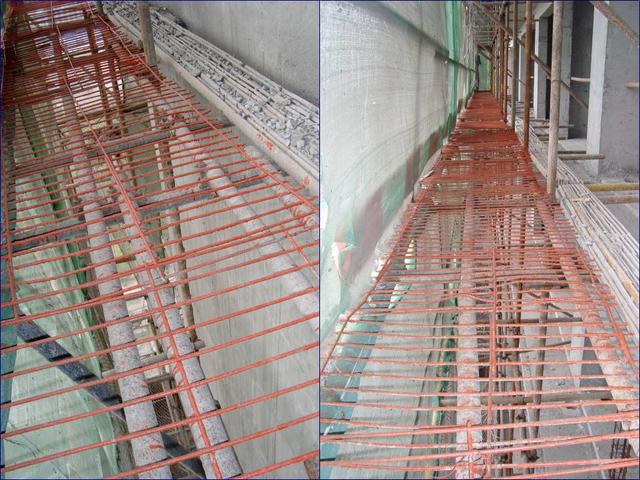

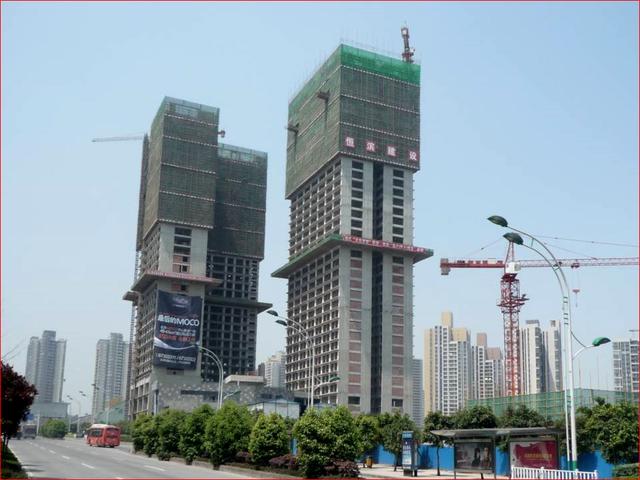

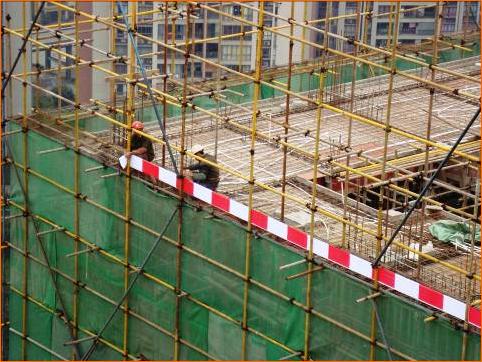

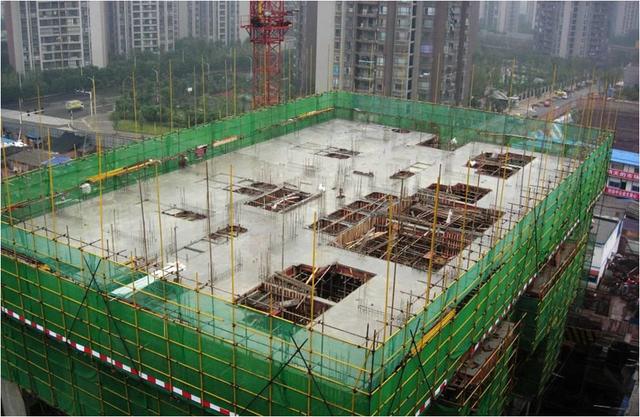

悬挑式脚手架实景
悬挑式脚手架施工工艺流程

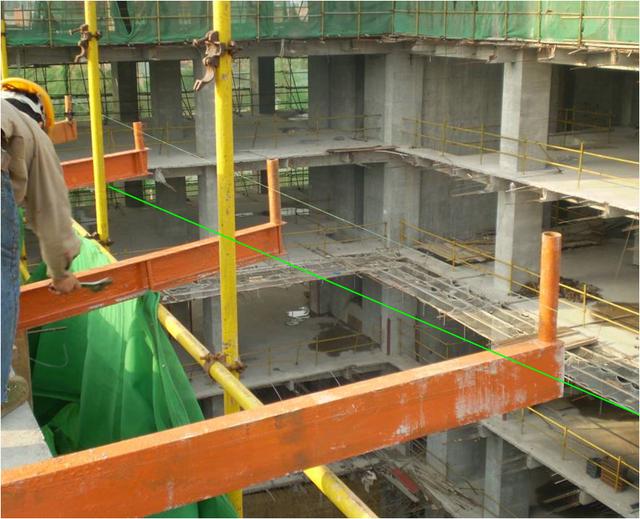

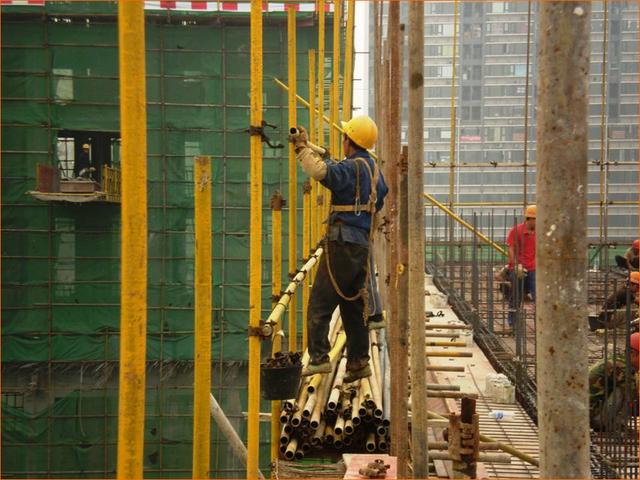

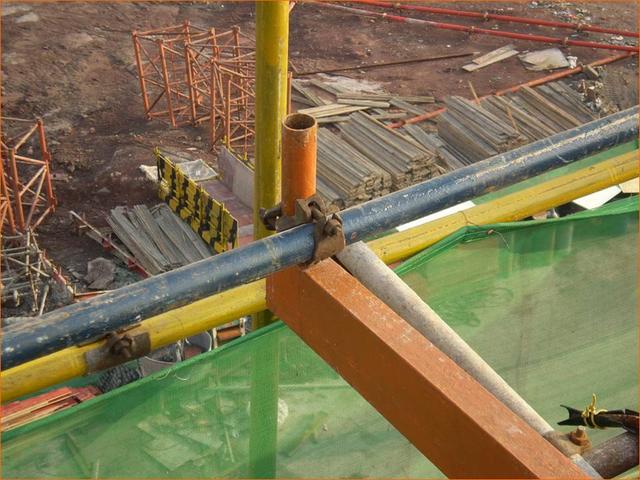

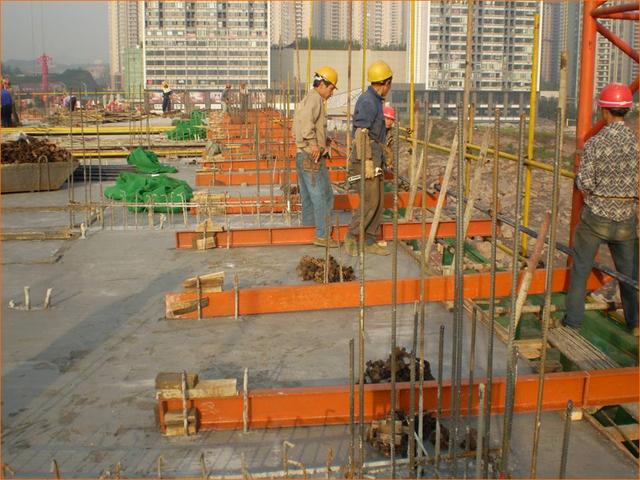

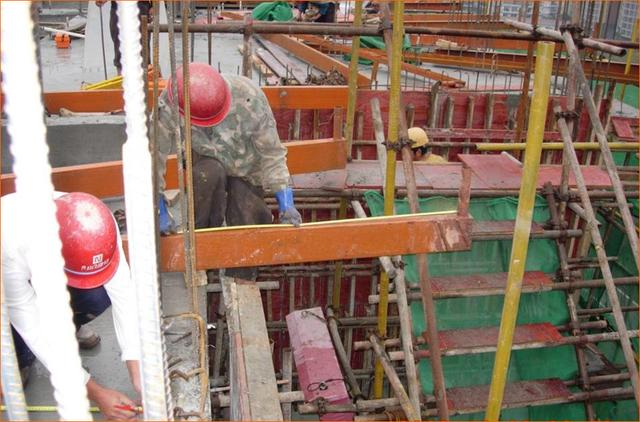

施工准备→放线定位→预埋圆钢锚环→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎色带及张挂安全网→作业层铺脚手板和挡脚板。
(1)主体施工,做到防护先行,外架应高出作业楼层1.5m以上。
