悬挑脚手架卸载钢丝绳要求_100m的悬挑脚手架技术交底

工程概况

共23层，最大高度100.8米，分三次悬挑，最大悬挑高度33.6m，中部卸荷一次。

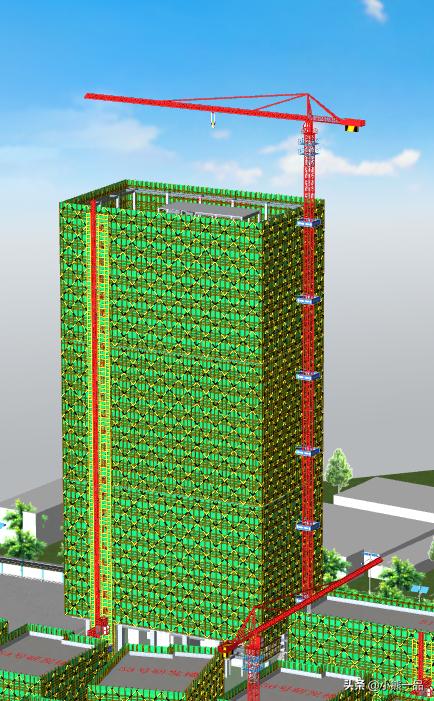

三维图

一、主要参数：

1. 脚手架搭设方式双排脚手架，脚手架搭设高度33.6m；钢管类型Ф48×3；脚手架沿纵向搭设长度280m；立杆步距1.8m，立杆纵距或跨距la：1.5m；立杆横距lb：0.8m；双立杆计算方法为不设置双立杆；挡脚板:6步1设,脚手板:1步1设,横向斜撑:6跨1设；连墙件布置方式为两步两跨,连墙件连接方式为扣件连接；
2. 钢丝绳绳夹型式为马鞍式，钢丝绳不均匀系数α为0.85，钢丝绳安全系数k=6，拴紧绳夹螺帽时螺栓上所受力T=15.19kN，钢丝绳绳夹数量为3，吊环设置为共用；

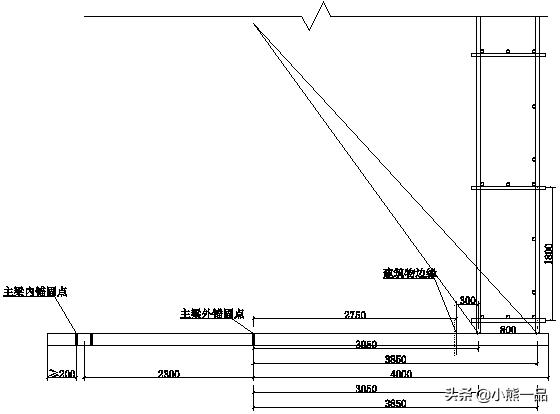

3. 第1次卸荷位置高度：16.8m，卸荷段净高16.8m，钢丝绳上下吊点的竖向距离ls4.2m，上吊点距内立杆下吊点的水平距离HS3050mm，上吊点距外立杆下吊点的水平距离HS3850mm，卸荷点水平间距HL1.5m；

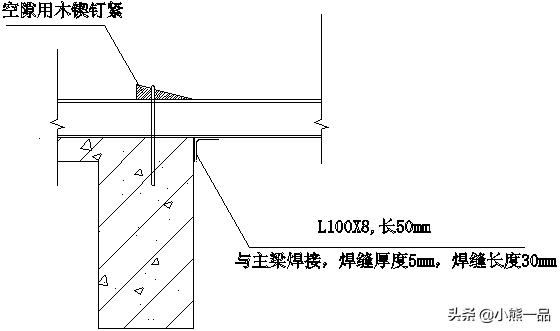

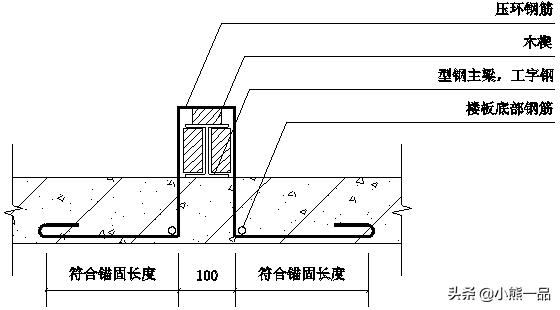

4. 采用普通主梁悬挑方式，主梁间距1500mm，主梁与建筑物连接方式平铺在楼板上，采用压环钢筋锚固，锚固
