机械制图标准件和常用件概述

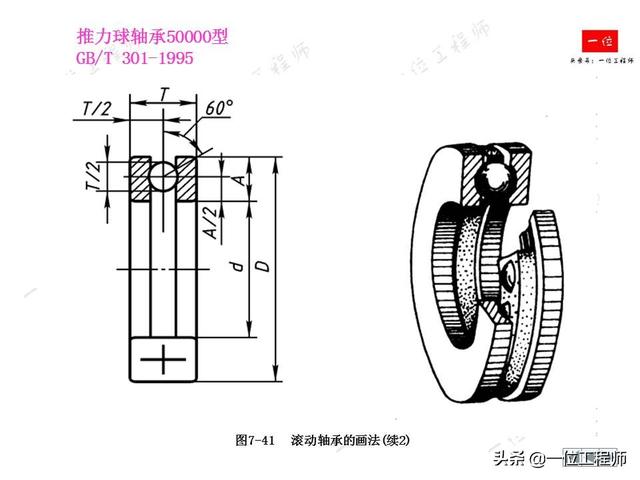

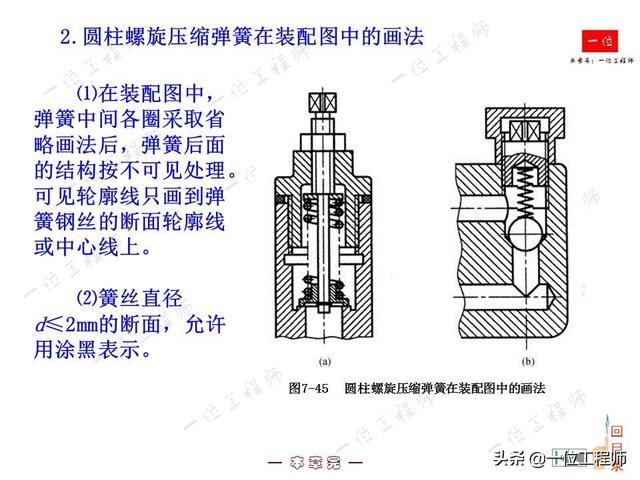

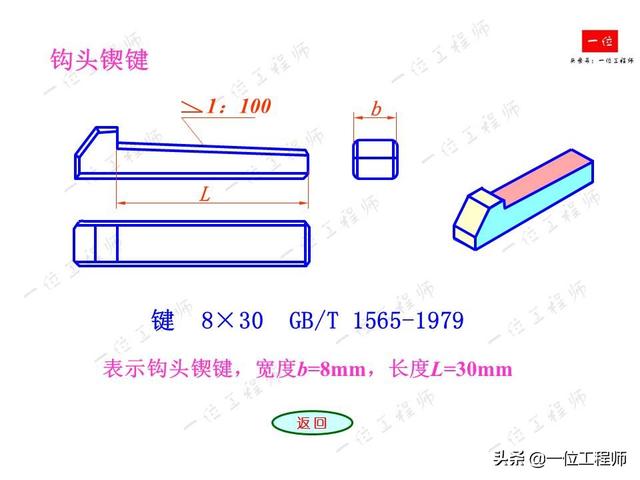

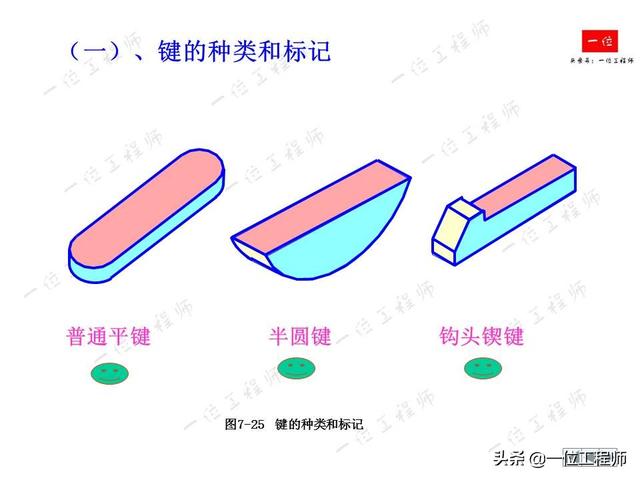

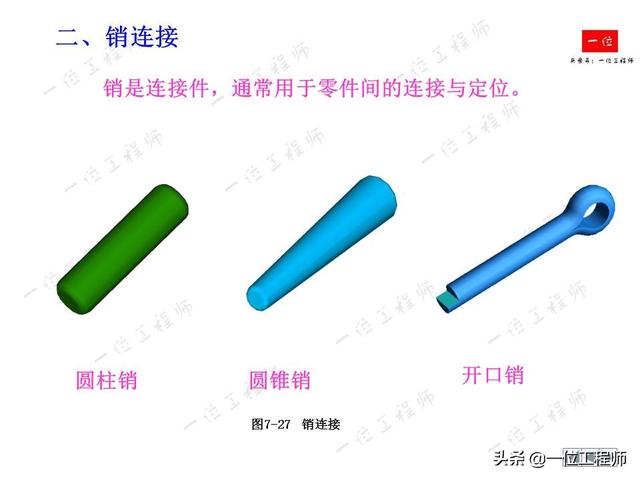

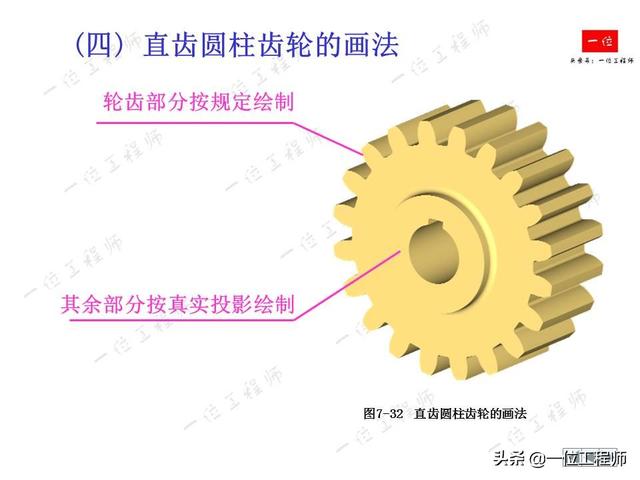

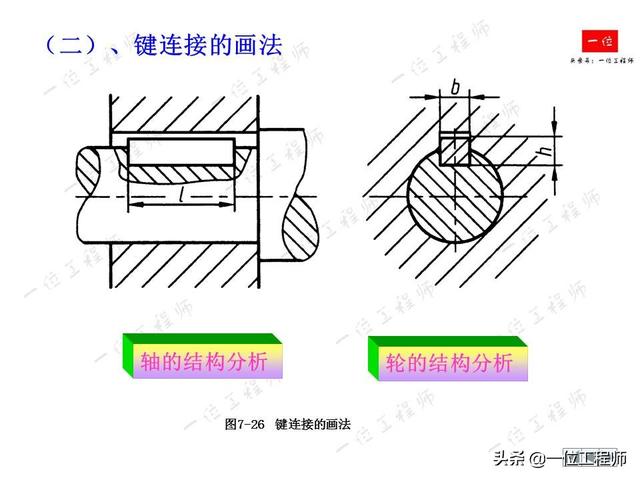

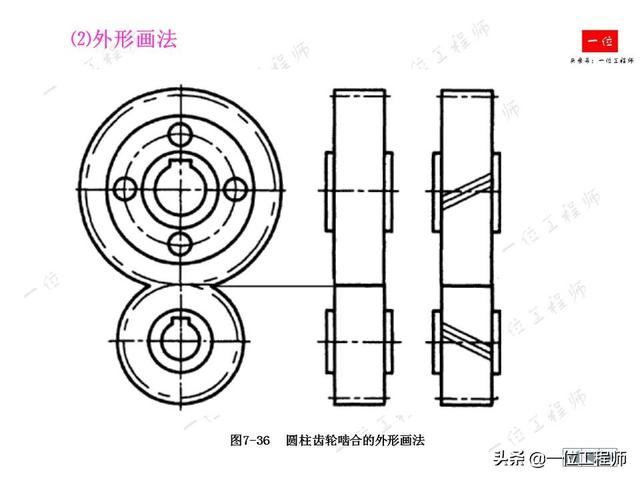

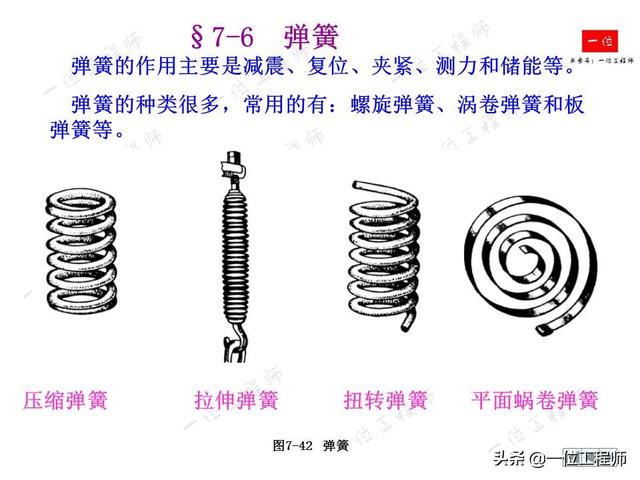

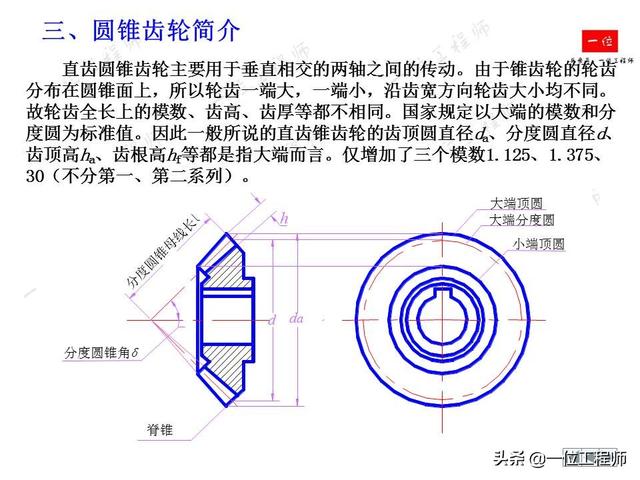

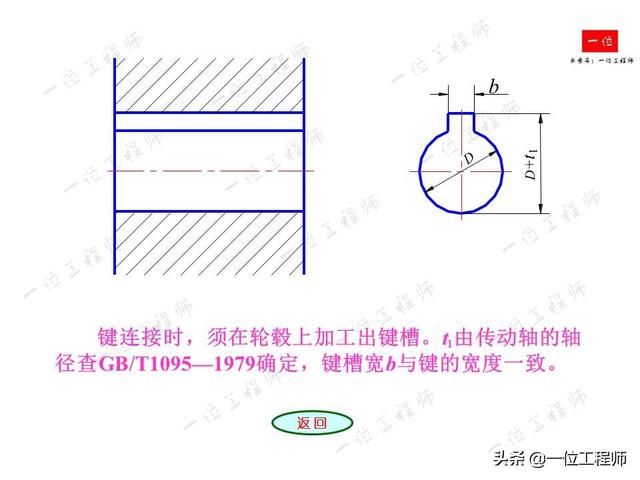

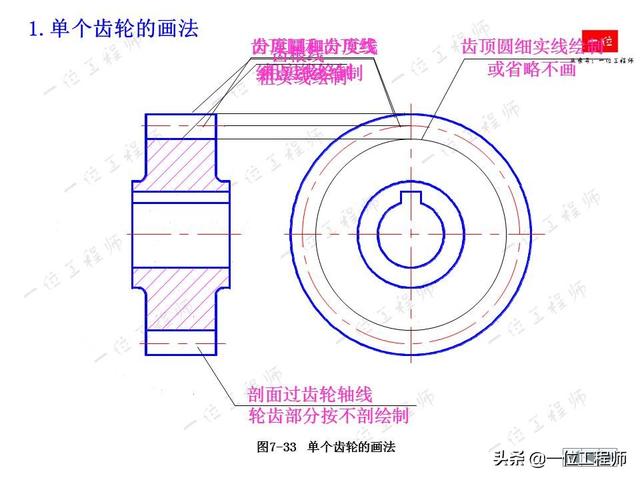

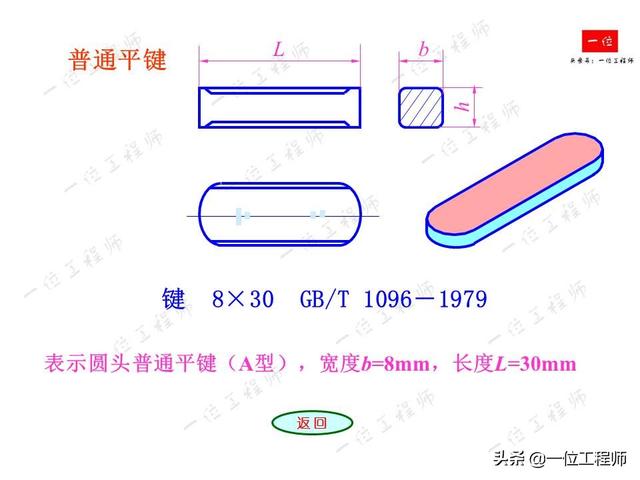

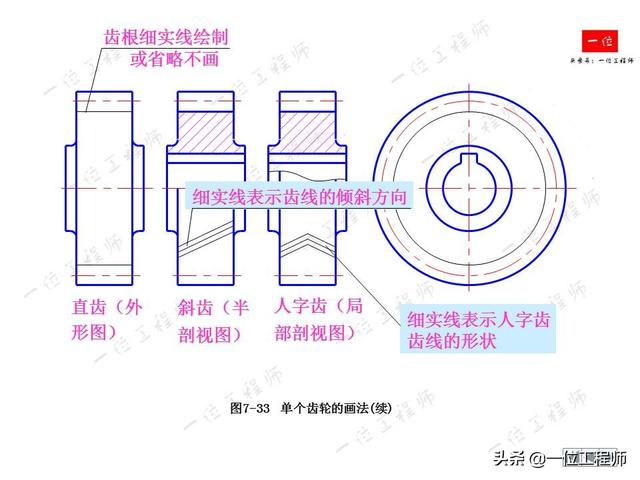

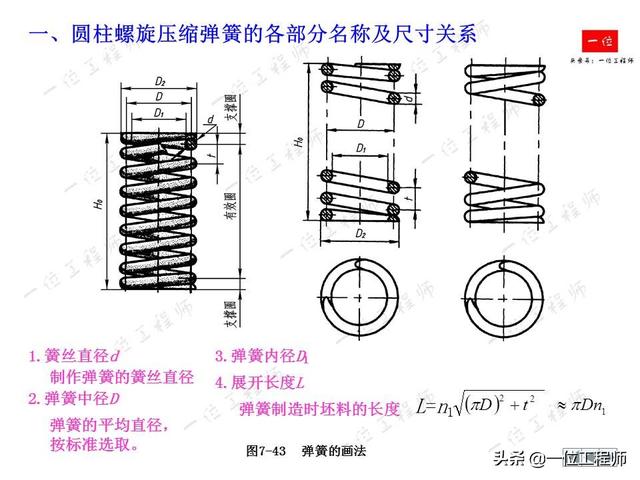

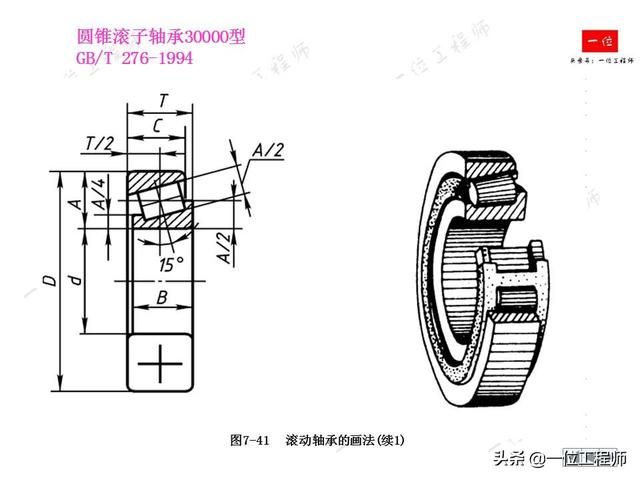

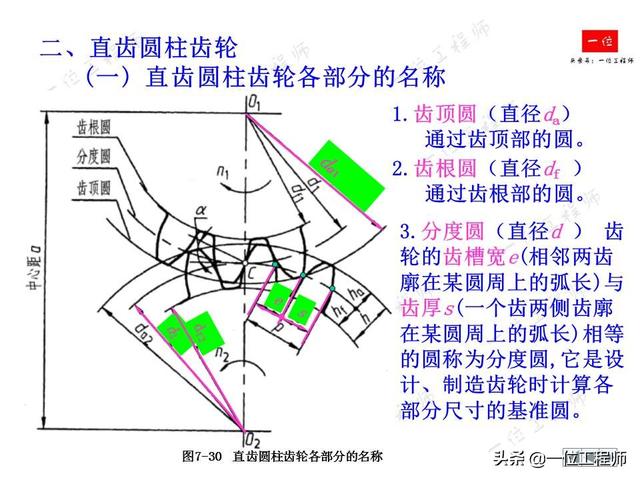

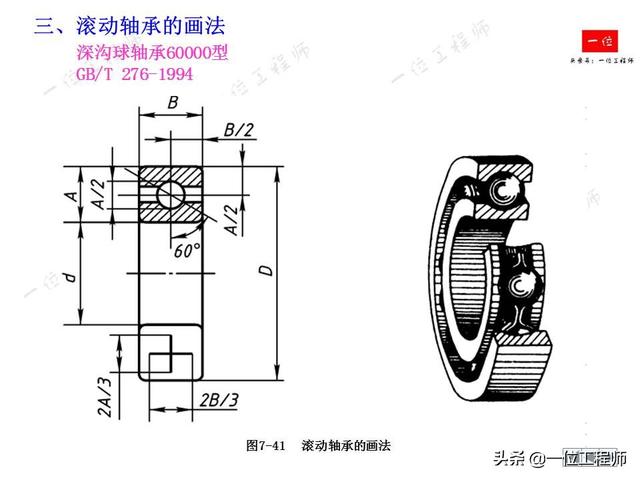

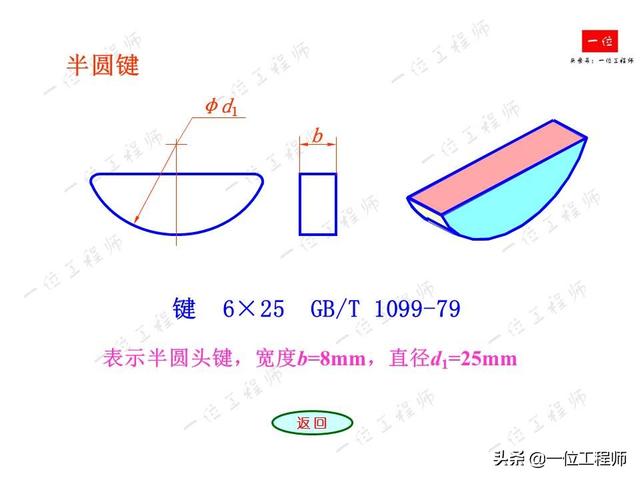

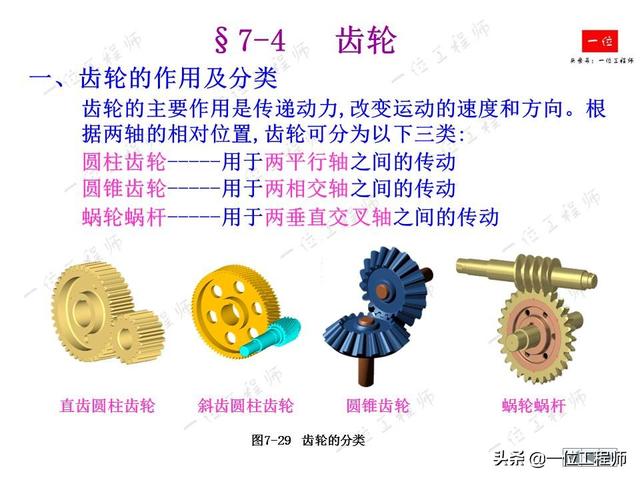

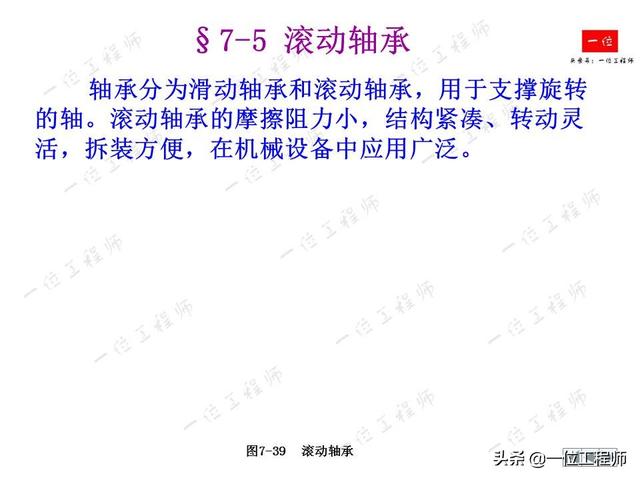

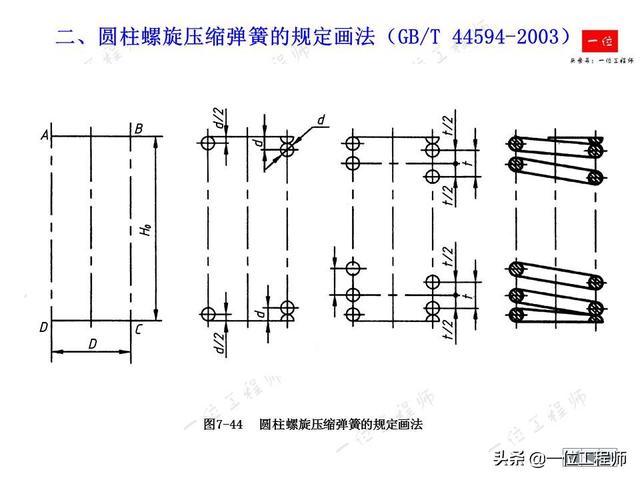

机器上的标准件和常用件很多，有螺栓、螺柱、螺母、垫圈、键、销、齿轮、弹簧、滚动轴承等。为利于设计、制造和使用，国家标准对这些零(组)件的结构、尺寸或某些结构的参数、技术要求等作了统一规定，学习这些规定，为以后学习零件图和装配图打下基础。

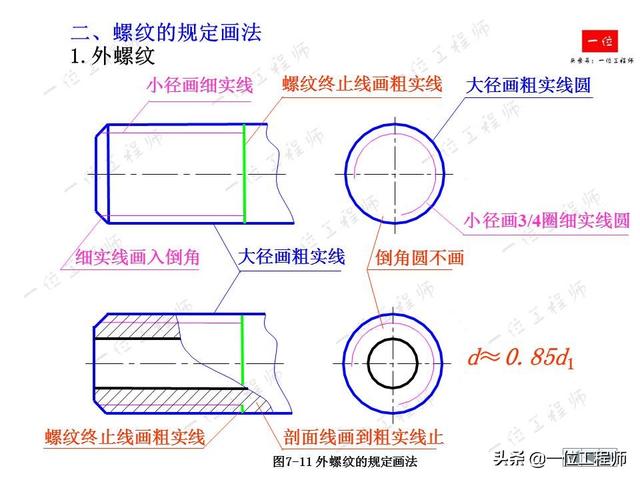

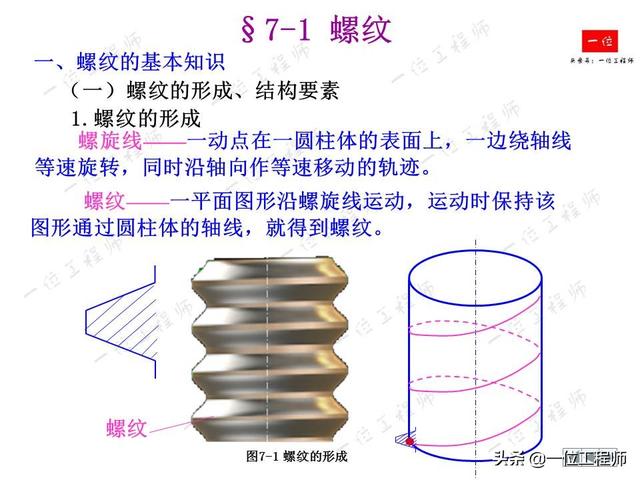

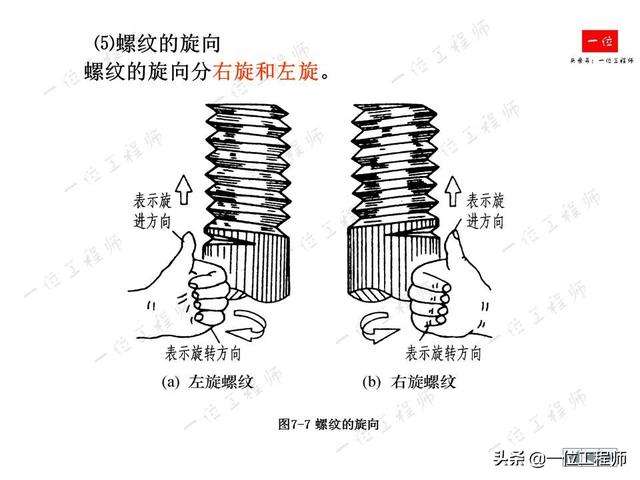

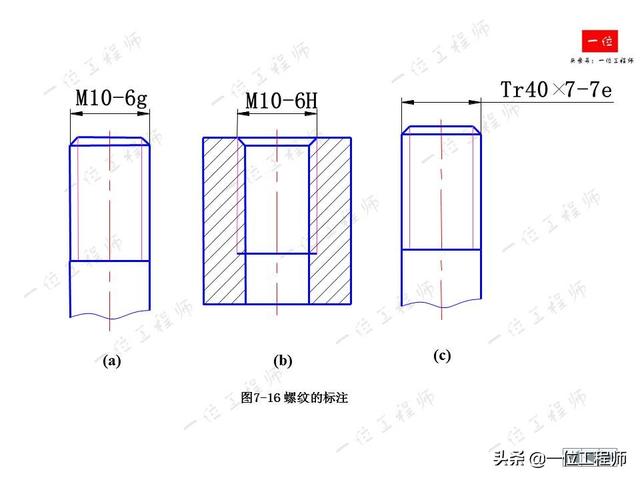

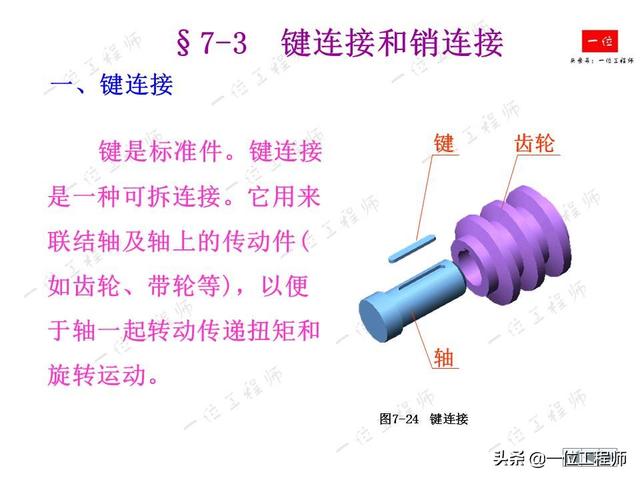

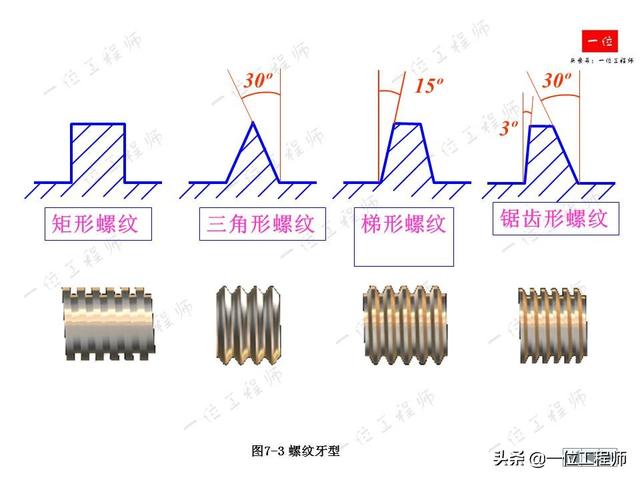

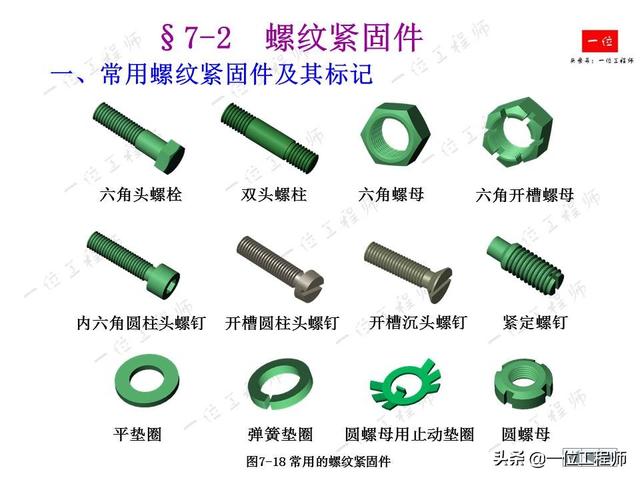

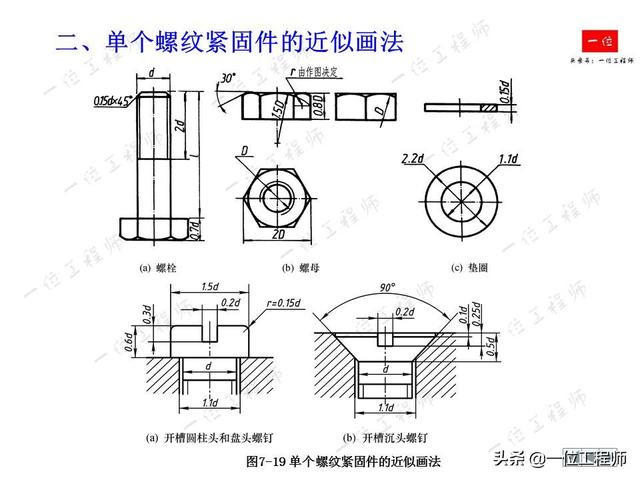

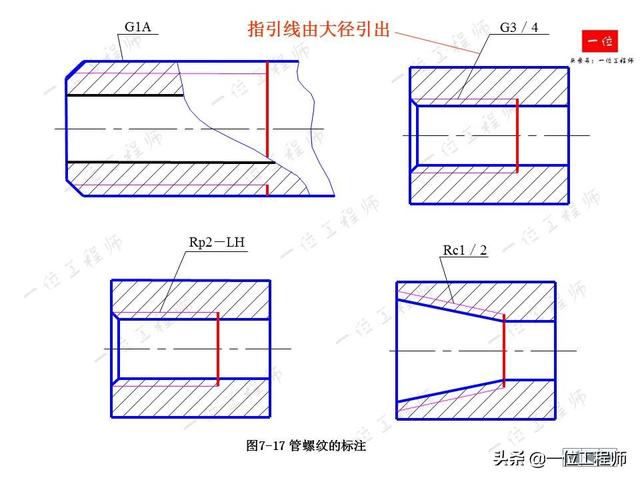

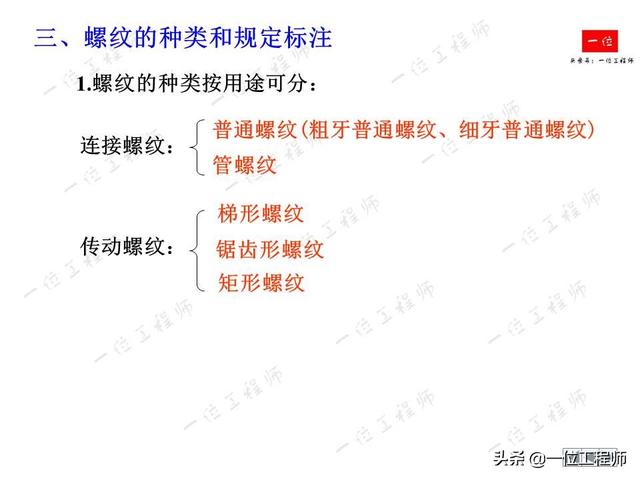

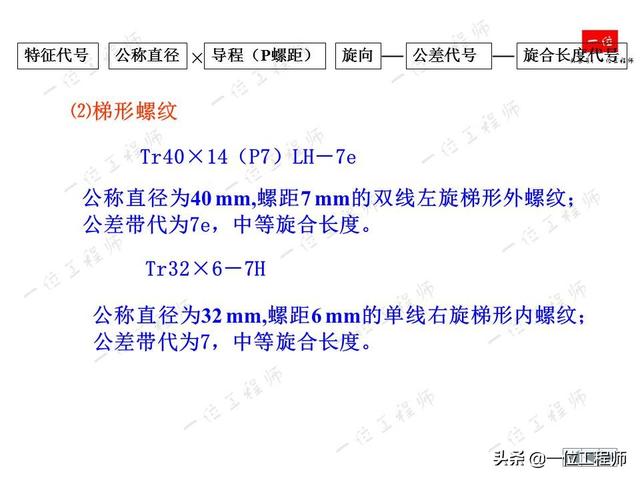

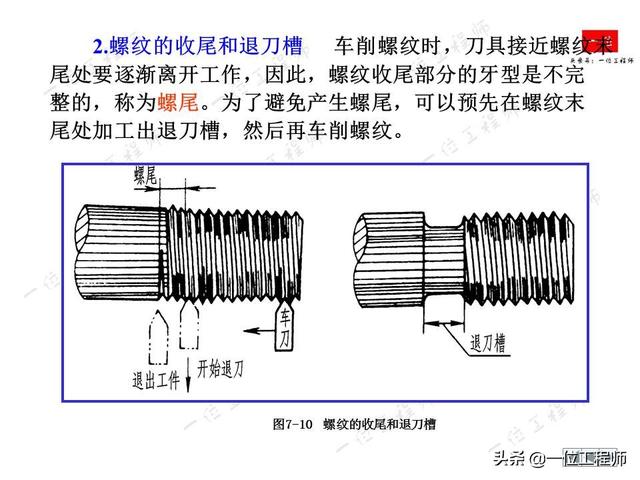

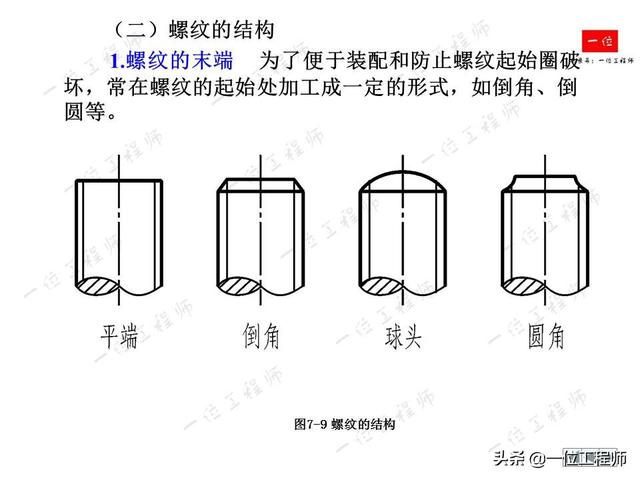

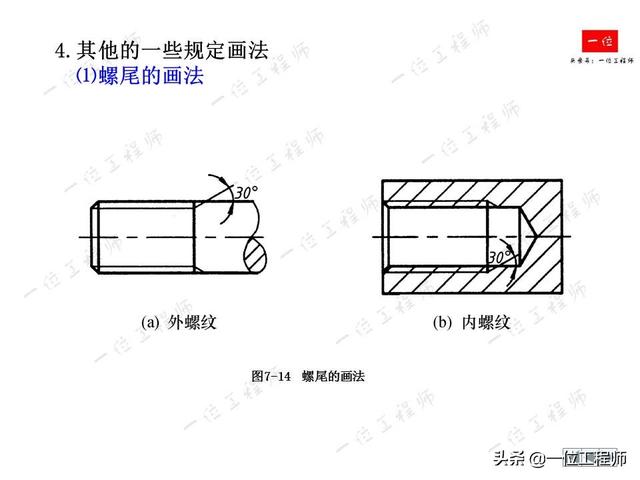

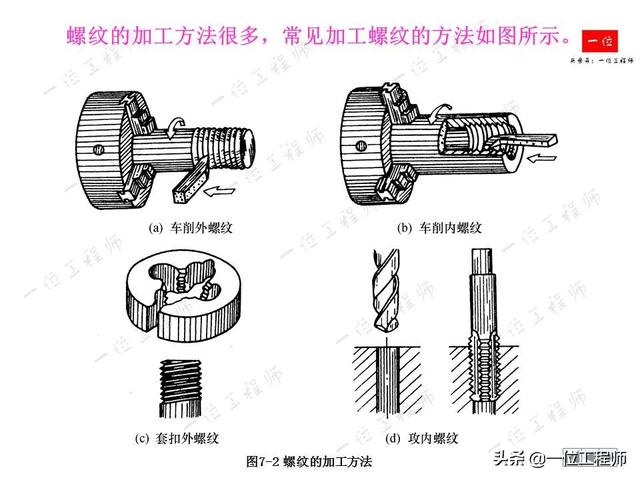

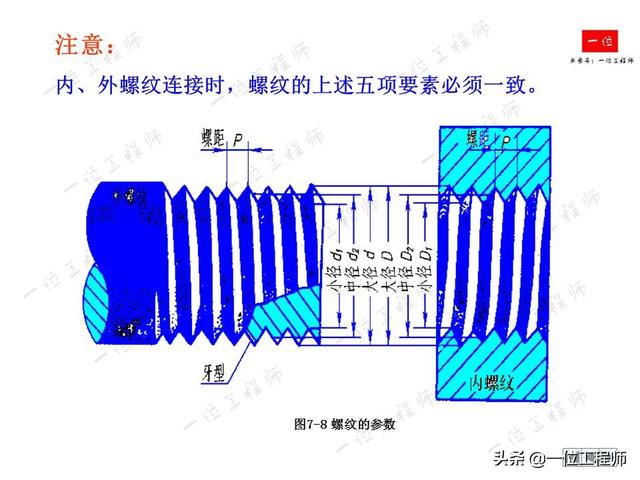

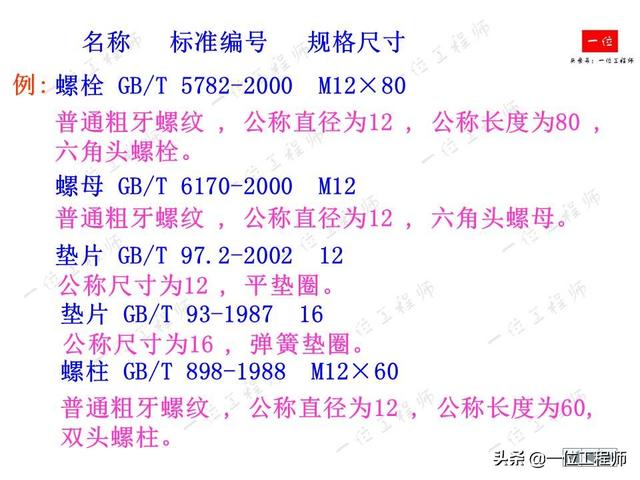

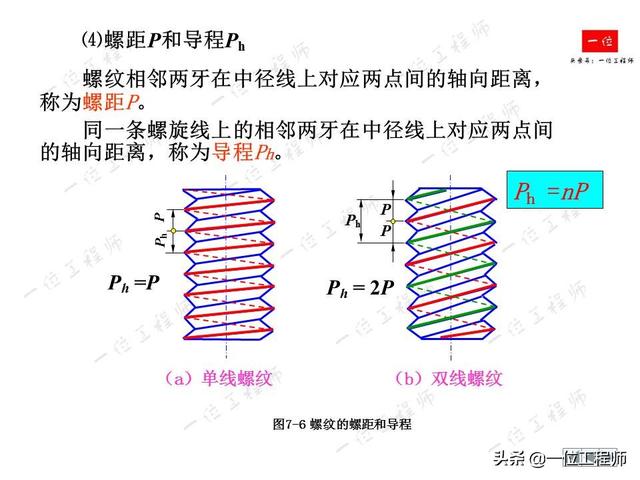

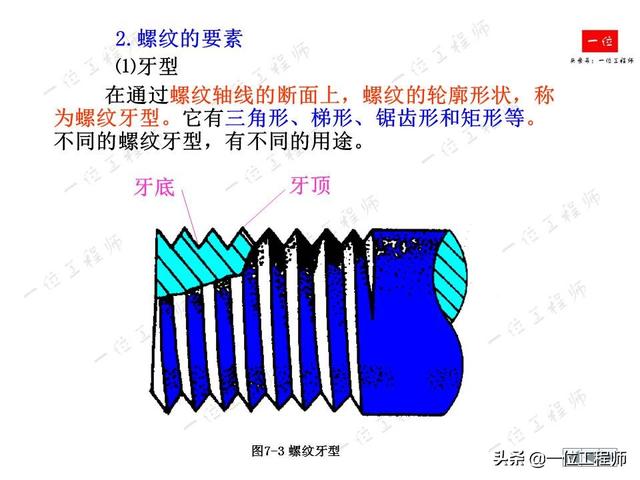

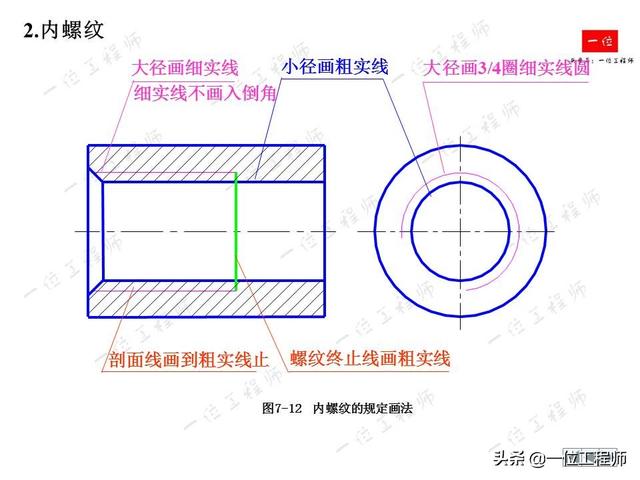

以螺纹紧固件为例

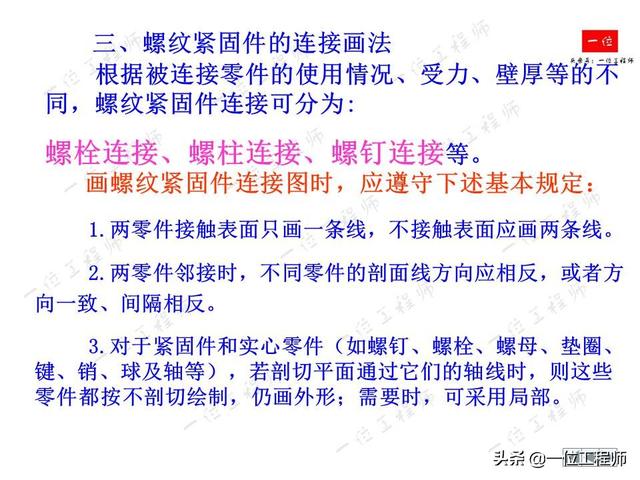

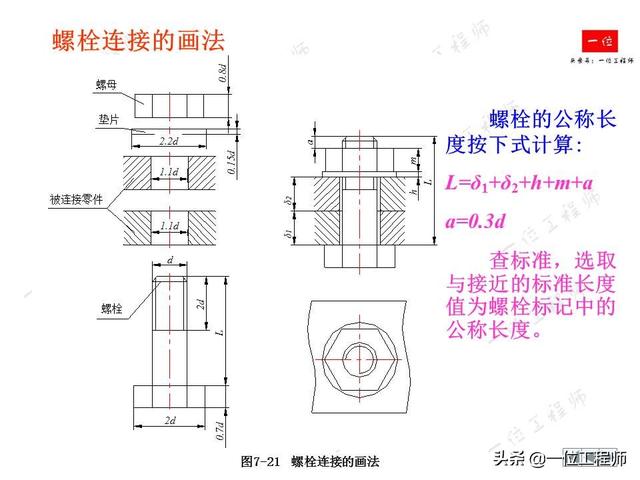

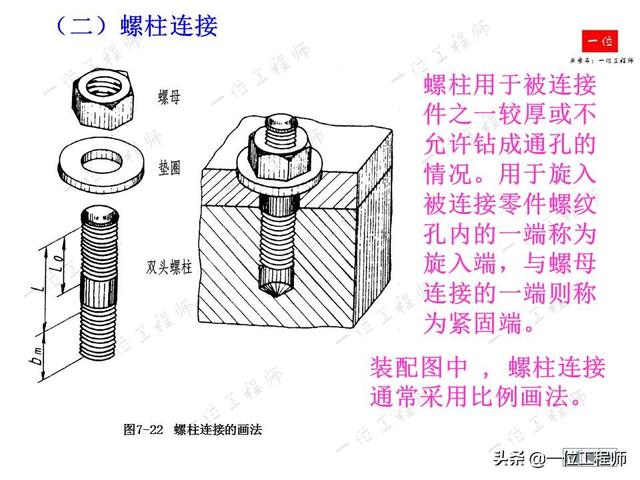

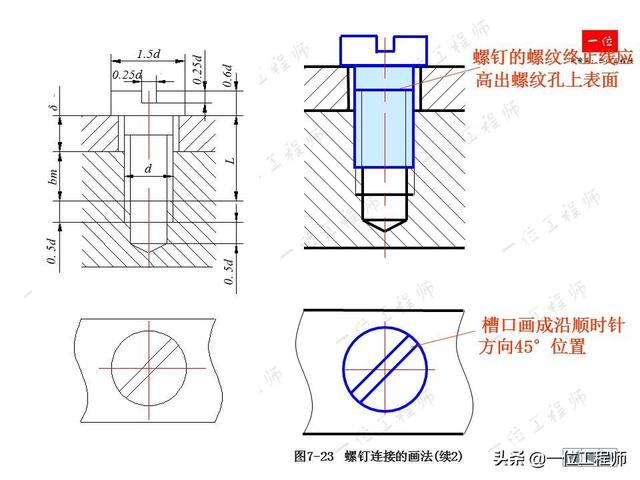

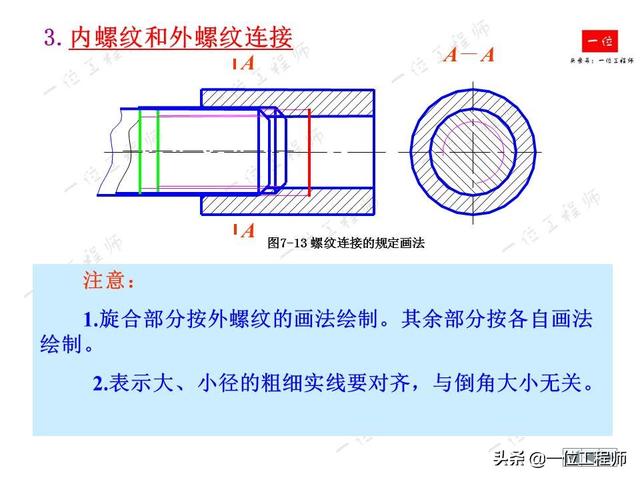

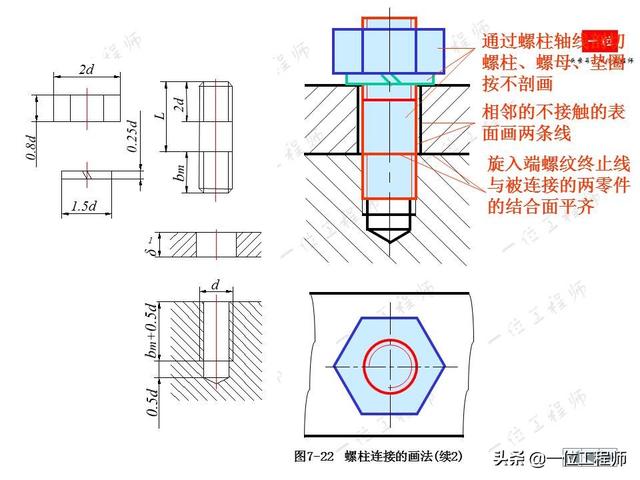

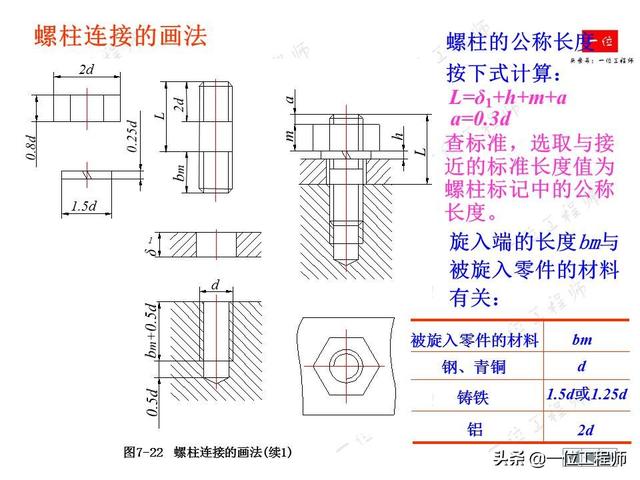

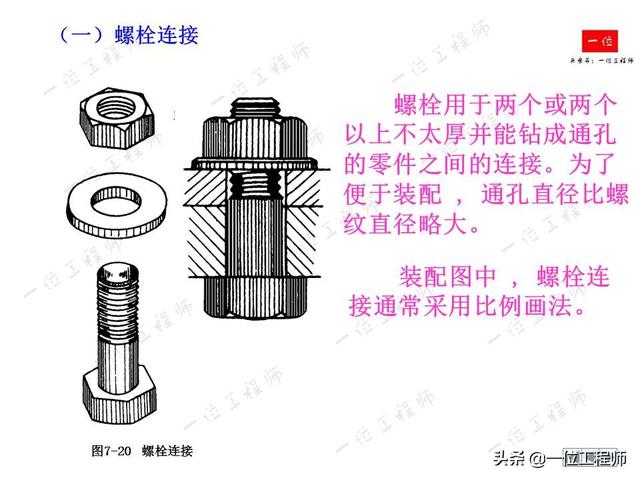

根据被连接零件的使用情况、受力、壁厚等的不同，螺纹紧固件连接可分为：螺栓连接、螺柱连接、螺钉连接等。绘制要求如下：

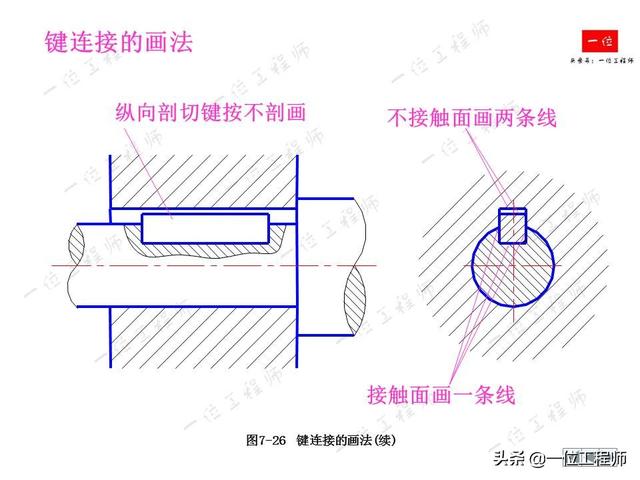

1.两零件接触表面只画一条线，不接触表面应画两条线。

2.两零件邻接时，不同零件的剖面线方向应相反，或者方向一致、间隔相反。

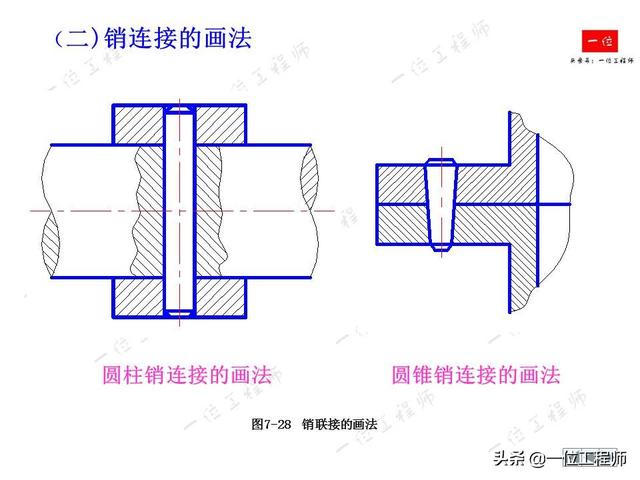

3.对于紧固件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等)，若剖切平面通过它们的轴线时，则这些零件都按不剖切绘制，仍画外形；需要时，可采用局部。

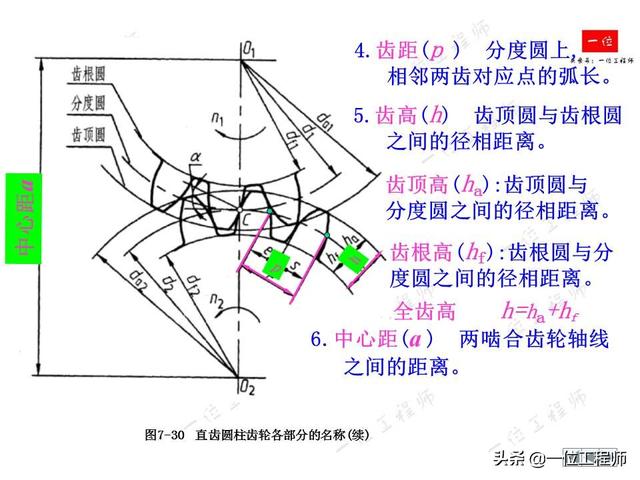

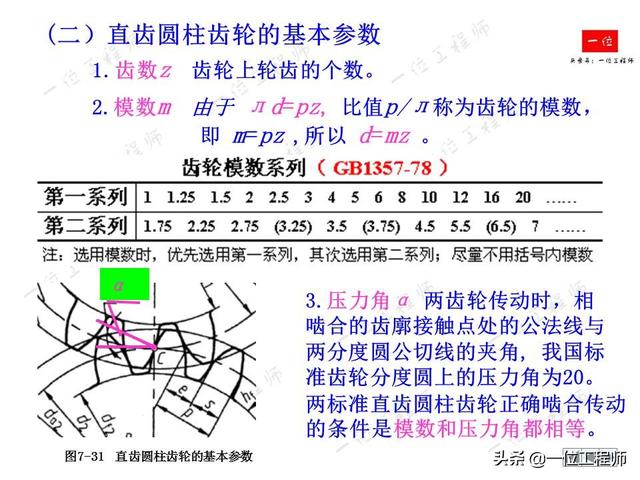

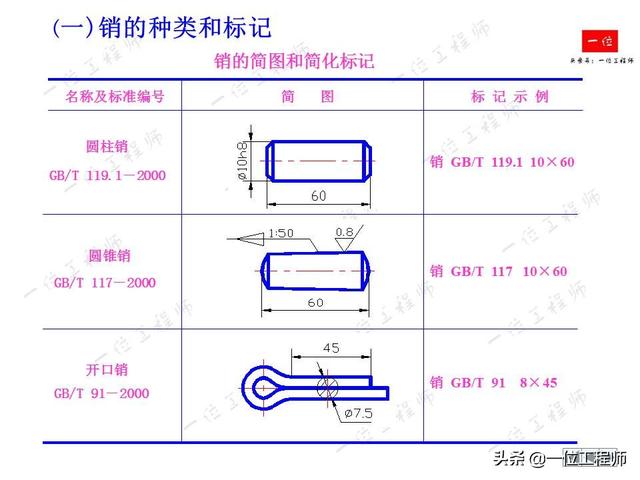

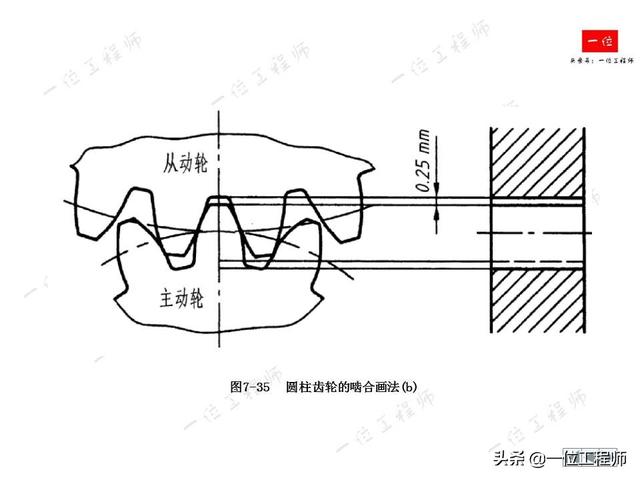

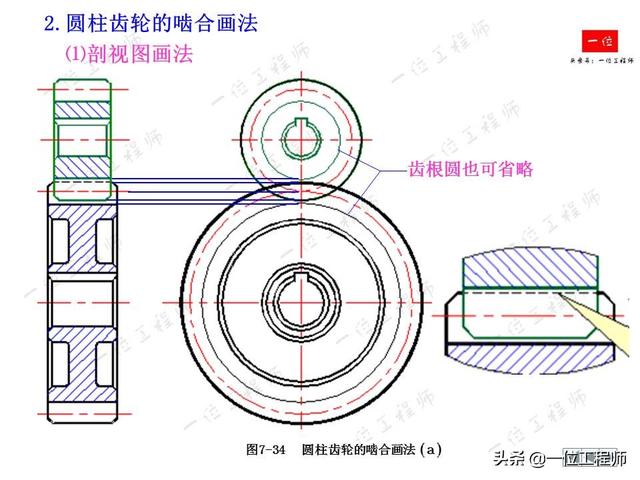

71页内容介绍标准件和常用件的画法(文末有获取)

1000G机械领域相关设计资料内容详情

1000G机械相关领域资料内容涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

以上内容的具体的展现形式有：文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等)。

常用的设计工具(500套自动计算表格，其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等)。

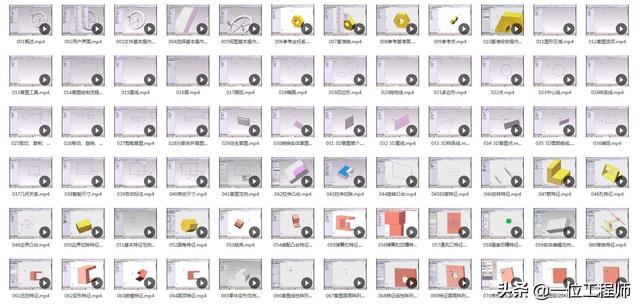

视频教程类(十余款常用的机械设计软件的教程，其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识)。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

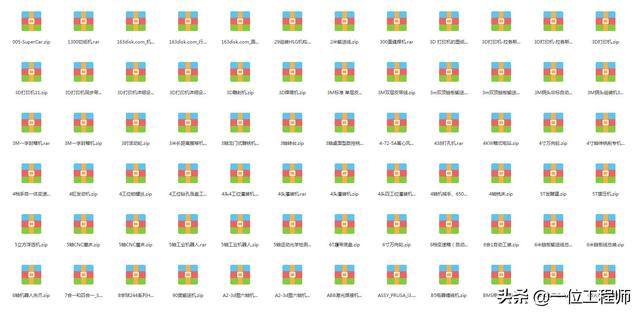

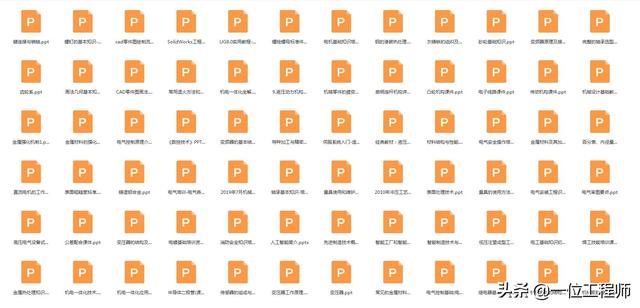

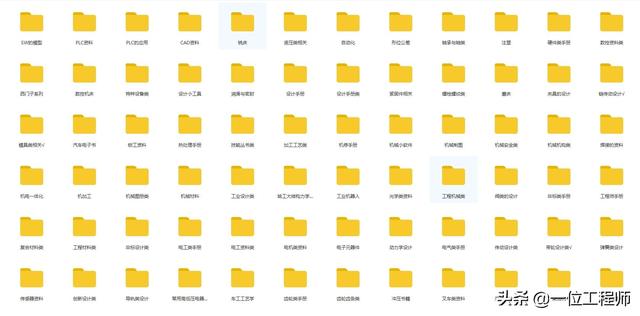

资料目录
