齿轮花键计算与测绘设计主要包括齿轮计算与测绘设计、非标花键计算与测绘设计、国外花键计算与测绘三部分。
齿轮计算与测绘设计部分
一、齿轮计算与测绘设计(包括圆柱齿轮(含内齿轮)、锥齿轮两部分)
圆柱齿轮计算与测绘设计包括齿轮副计算、精度标准、几何计算、齿轮测绘、齿厚-公法线-跨距互算、齿形绘图、参数输出等模块。已经众多厂家齿轮工程师测试,得到了他们的认可和好评,为广大机械工程师节约设计时间和设计成本,提高生产效率。
1、圆柱齿轮计算与测绘设计

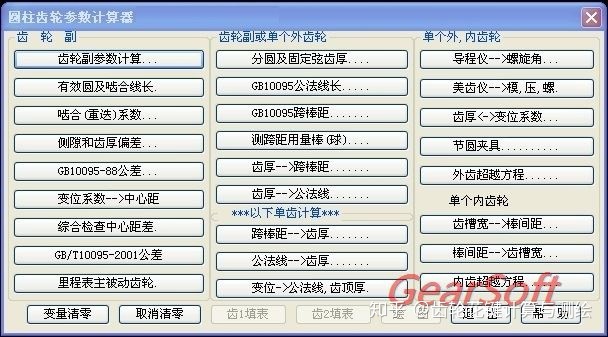

1.1.圆柱齿轮计算与测绘设计主界面如下。

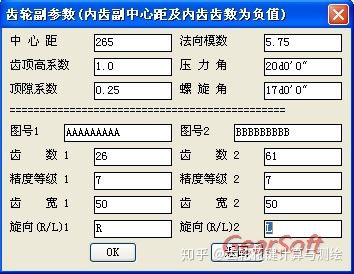

1.2.点击齿轮副参数计算,例如:
(内齿轮计算时把内齿副中心距及内齿齿数输入负值,其它不变)

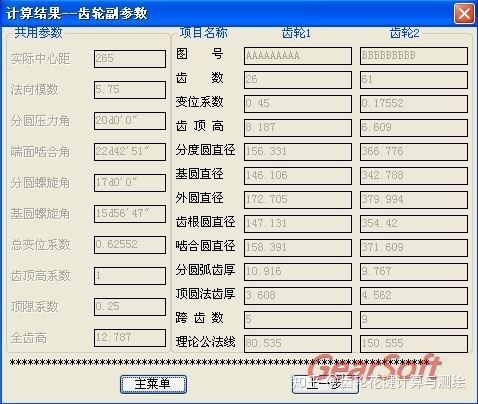

1.3.点击OK,出现:

1.3.点击OK,出现:

1.5.点击主菜单,返回到主界面.

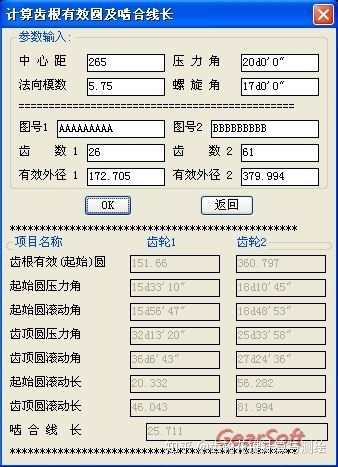

1.6.再在主界面点击有效圆及啮合线长...按钮,并在下图点击OK,出现:

1.7.点击返回按钮,返回到主界面.

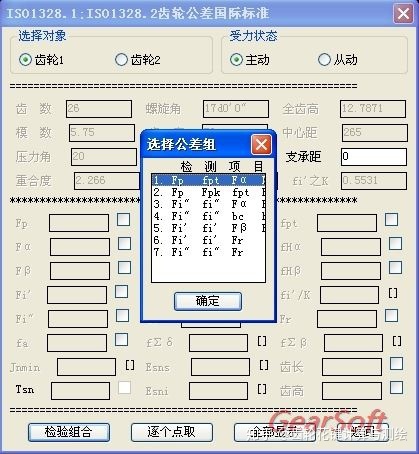

1.8.再在主界面点击 GB/10095-2001按钮,并在下图点击检验组合,并选择,以求精度:

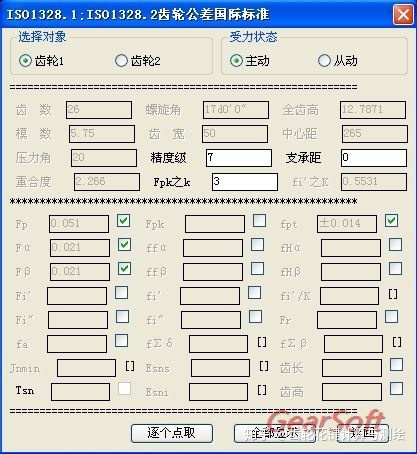

1.9.出现精度结果:

1.10.其它项目略,不再一一举例.
1.11.分别再在主界面点击齿轮1填表、齿轮2填表按钮,在CAD界面上出现下图左边参数表输出图。

1.12.分别再在主界面点击 绘图 按钮,在CAD界面上出现上图右边齿轮1齿形输出图。齿轮2齿形图也一样点击 绘图 按钮输出,在此略。
2、直齿锥齿轮计算与测绘设计

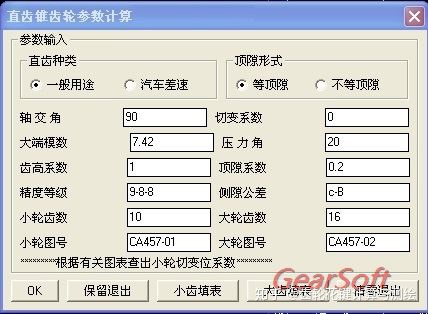

2.1、直齿锥齿轮计算与测绘设计主界面如下:

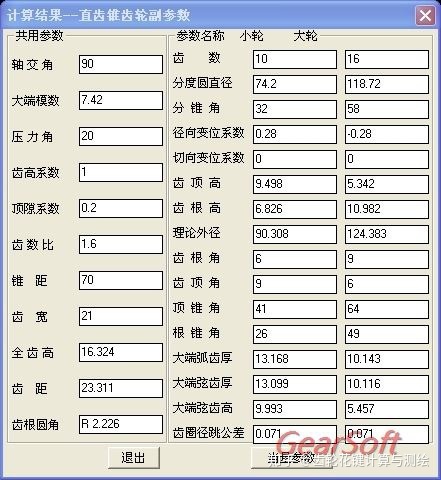

2.2、点击OK,进入下一窗口如下:

2.3、点击当量参数按钮,进入下一窗口如下:

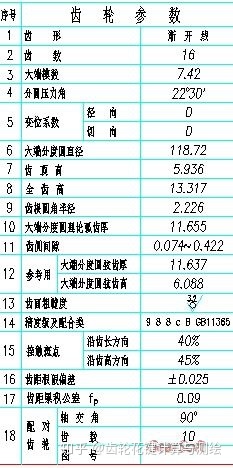

2.4、点击退出按钮,进入主菜单,再点击大齿参数填表按钮,可进行大齿参数自动填表,如下图:

本人原创,欢迎转载,未完待续。
CLHJCAD
