第 2 课：KNX智能控制系统的接口 BCU 模块

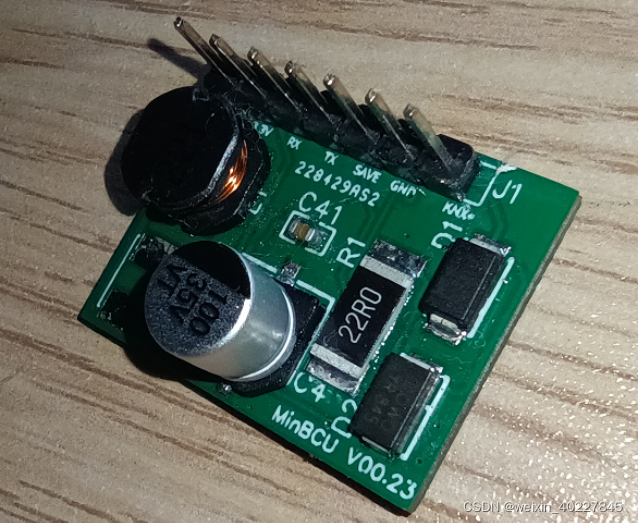

在这里插入图片描述

KNX系统接入需要BCU完成，主流芯片有：
西门子（http://www.opternus.com/de/siemens/knx-chipset.html）：
TPUART
TPUART2
TPUART2+
安森美半导体（http://www.onsemi.com/PowerSolutions/parametrics.do?id=178）：
NCN5120
NCN5121
NCN5131
埃尔莫斯半导体（http://www.elmos.com/produkte/interface/knxeib-transceiver.html）：
E981.03
E981.23
E981.33
以粗体标记的芯片已被我们使用.
所以，关于芯片类型已经说得够多了。芯片到底是做什么的？
好吧，您必须看一下数据表。在 TPUART 数据手册中写道：
TP – UART – IC（双绞线 – 通用异步接收发送 – IC）是一种收发器，支持将传感器、执行器或其他应用的微控制器连接到 EIB（欧洲 – 安装 – 总线）。
在 KNX 总线上，电源电压和通信仅通过两条线传输。因此，需要一些“技术”将电源电压和通信相互分离，同时将通信变成“可读”的东西。这正是这个 IC 所做的。它包含一个降压转换器，可将大约 30V 的总线电压分解为 3.3、5V 或 20V（取决于 IC 和接线），并在 UART（=串行）接口上提供 KNX 协议。
根据 IC 和接线，您可以从总线获得 20 到 100mA 的电流，您可以使用这些电流为自己的电路供电。如果您需要更多电源，则应使用单独的电源（例如通过绿色 KNX 线路中的黄/白线对）。
除了电源的降压稳压器外，IC 还提供了一个UART，即“串行接口”，如前所述。微控制器可以使用“特殊协议”通过该串行接口与 IC 通信，从而从总线读取 KNX 电报或自行发送一些电报。
通knx-arduino微控制器和 KNX IC 之间建立连接，而您无需使用“复杂协议”或知道它。
