第 1 课：KNX 与 Arduino：硬件连接

第 1 课：KNX 与 Arduino：硬件连接

KNX 与 Arduino？将 KNX 连接到 Arduino 实际上非常简单。
主要材料表：
一个 Arduino，例如一个Arduino Leonardo
“ SIEMENS 5WG1117-2AB12 KNX 总线耦合器 BTM UP 117 带螺钉附件”，或简称：“Siemens BCU”
面包板 或“面包板”
一些跳线或“插入电缆”
一个 按钮 （以及一个电容器和电阻器）
您还可以在最初的步骤中为自己保留按钮和面包板，并将组件直接连接到电缆，并使用跳线作为按钮替代品。但是，您尝试或连接的越多，获得这样的面包板（如果您愿意，可以更大）和合理的附加组件（例如按钮和 LED 等）就越有意义。
连接到 KNX 总线的“秘密”在于Siemens BCU（BCU = Bus Coupling Unit = Bus Coupler）。它实际上是西门子的“Gamma”系列小型嵌入式设备，您可以将各种附件选项连接到该设备：按钮、显示器、…

该设备包含一个小芯片，可将来自总线的 KNX 信号转换为“可读电报”并通过串行接口“提供”它们。这就是 Arduino 发挥作用的地方：它还有一个串行接口。使用合适的编程库，它可以从总线读取电报并发送一些电报。

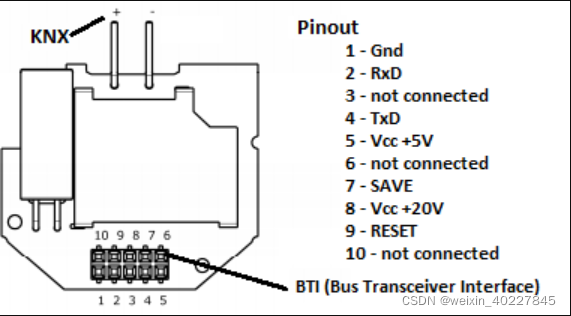

您不一定需要所有“围绕它”。如果需要，您可以卸下框架并将电路板从塑料外壳中取出。然后它看起来大致是这样的：
您只需连接两个地方：上侧与 KNX 端子，下侧与 2×5 针连接（2.54mm 网格格式，“未包装”完全适合2×5 针盒接头） .

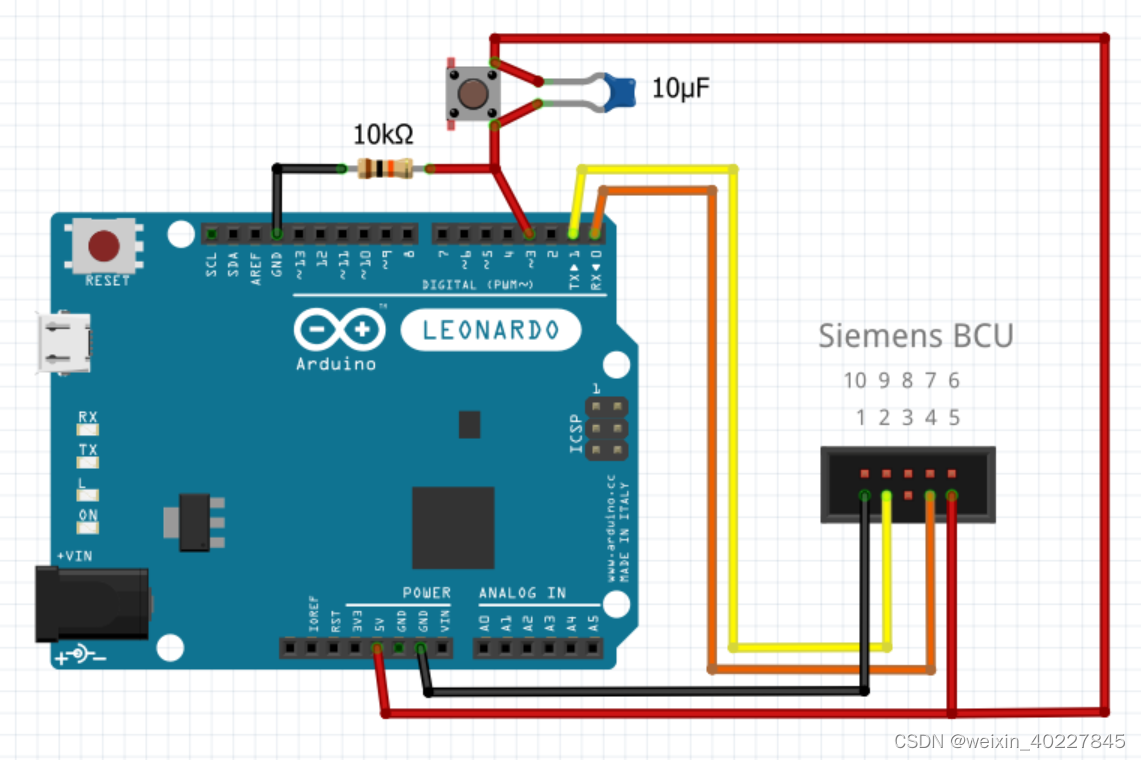

现在让我们连接 Arduino 和 BCU：
这可能看起来比实际上要复杂一些：
将 BCU 的引脚 2 TxD 连接到 Arduino 的 RX 引脚。并将 BCU 的引脚 4 RxD 连接到 Arduino 的 TX 引脚。Arduino 在其 TX 线 (TX=transmit) 上发送的内容到达 BCU 的 RX 线 (RX=receive)，反之亦然。这建立了两者之间的串行连接。
BCU 官方仅在其 +5V 输出时提供 10mA，但我们的测试表明，高达 50mA 并不是真正的问题。最重要的是，这足以为 Arduino 和一些传感器、按钮和 LED 供电（更好的低电流 1mA）。因此，您将 BCU 的引脚 5 + 5V连接到 Arduino 的 5V 引脚。BCU 的引脚 1 Gnd与 Arduino 的接地（=质量，或俗称“减号”）引脚也是如此。这样，供应就建立了。

最后，您需要一个可用于将 Arduino 置于编程模式的按钮。在此示例中，我们将其连接到引脚 3。** == 此处重要：使用我们的 KNX 编程库时，编程按钮必须连接到具有中断功能的引脚（Leonardo 的引脚 3 就是这种情况）。== ** 该按钮只是将 +5V 桥接到相应的引脚。为了直接通过硬件“去抖动”开关，您可以并联一个小电容，并用一个“下拉”电阻将引脚 3 接地。您也可以省略这两个组件，但如果没有它们，按键很有可能无法干净地打开编程模式。
电子外行的注意事项：不要让“去抖动”和“下拉”混淆你。这仅用于确保单个击键被识别为这样。现在接受电容器和电阻器的组合，稍后使用链接阅读详细信息。
您可以自己连接一个 LED（带有串联电阻）作为编程 LED，也可以使用已经安装在 Arduino 上并连接到引脚 13 的 LED。
这就是布线的全部艺术。
当然，这个最小的设置不能做太多。因为我们只有一个 LED 和一个按钮。但这已经足够开始了。
