预备知识：
1.电平特性
2.2进制与16进制的表示及转换
3.二进制数的逻辑运算

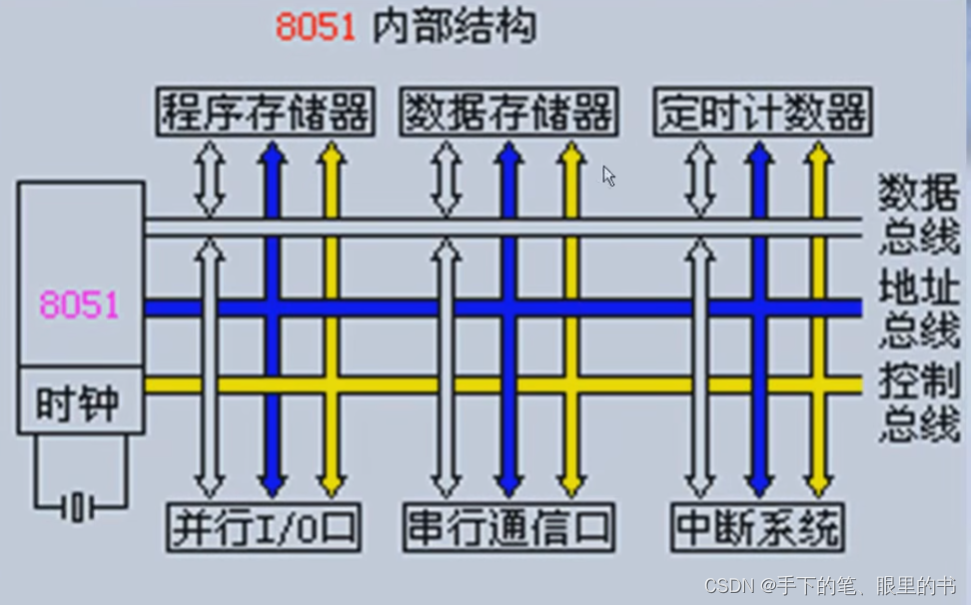

4.8051单片机介绍

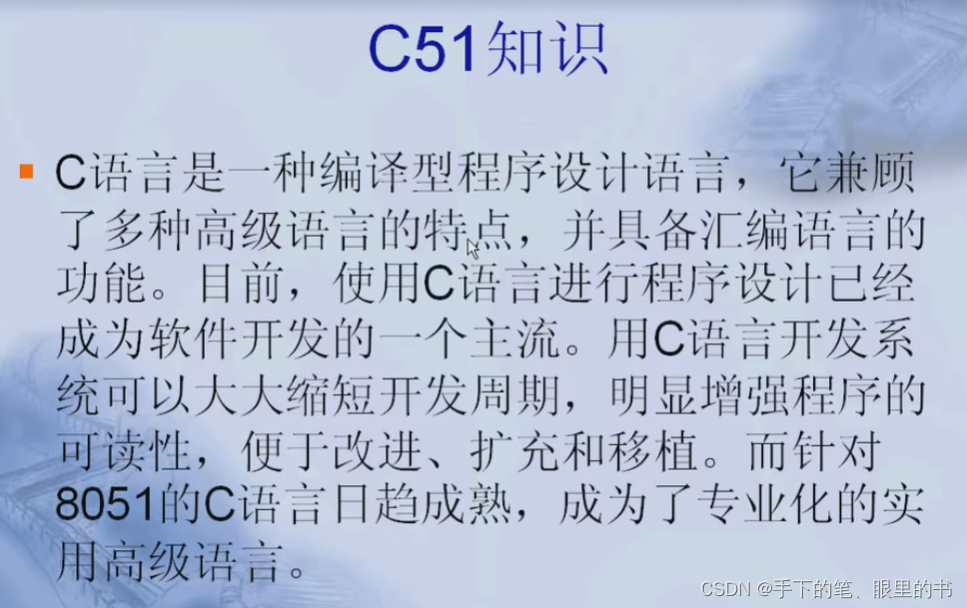

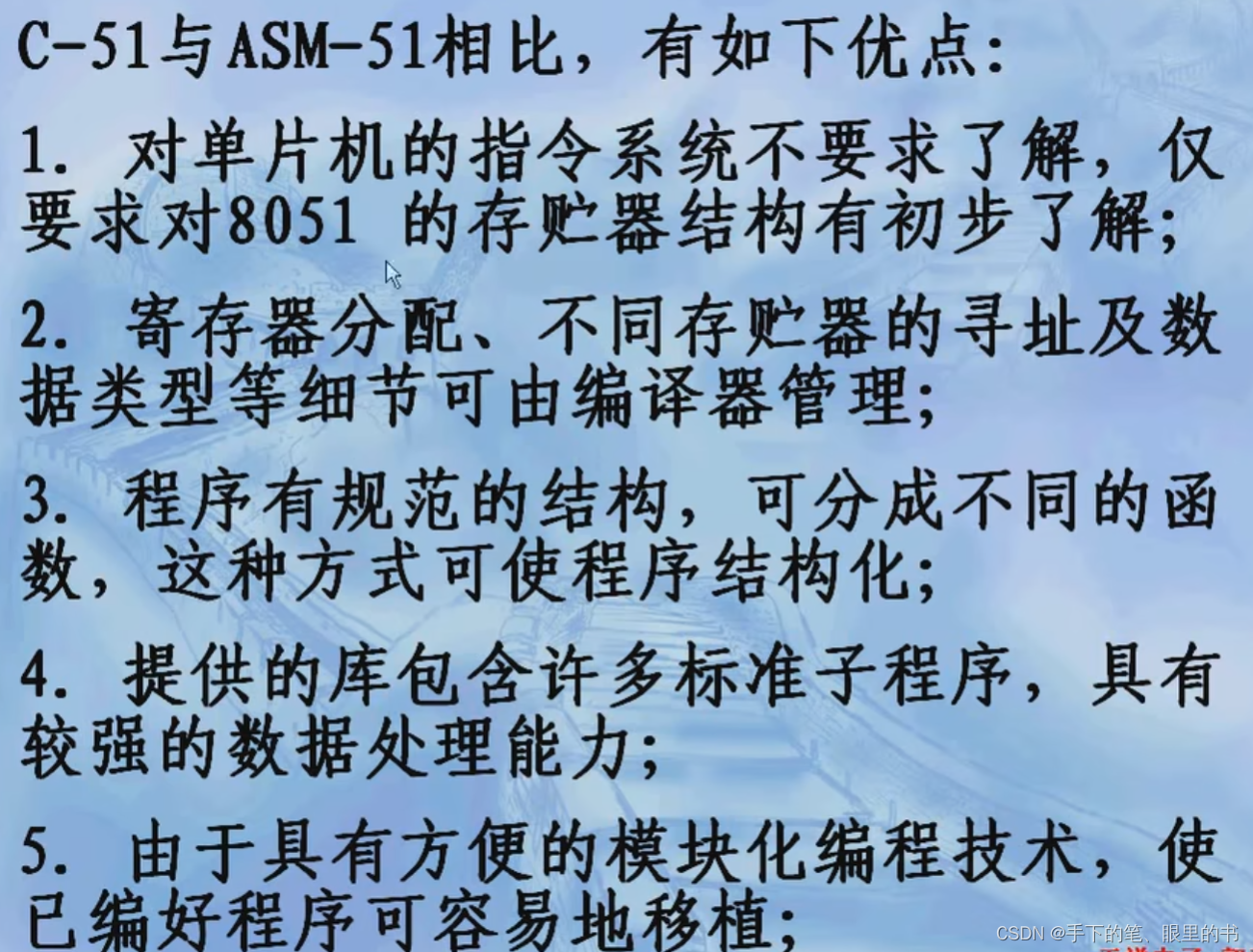

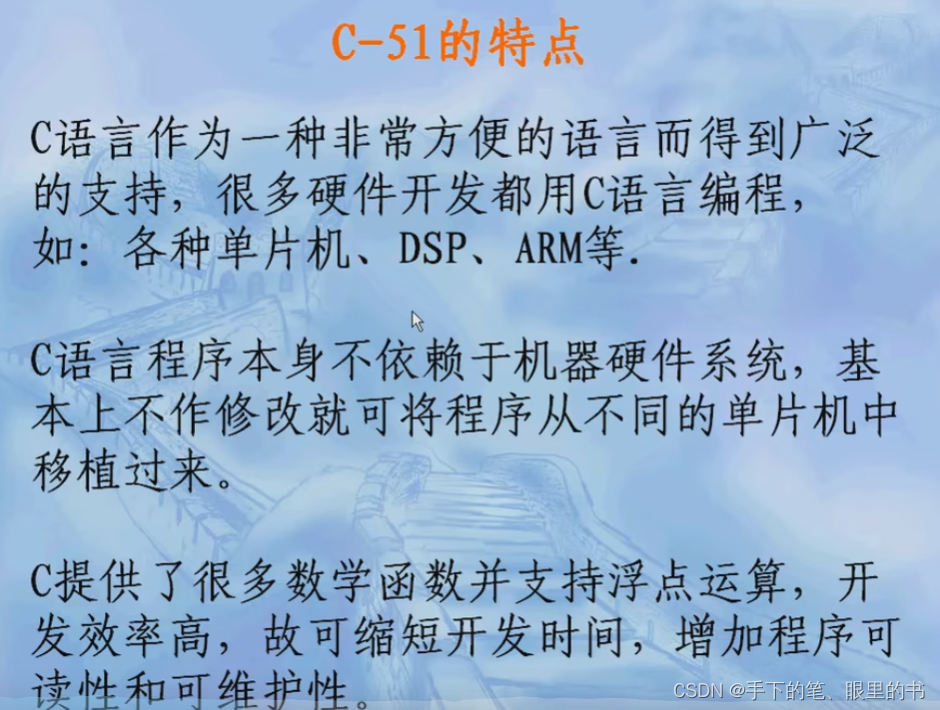

5.C51基础知识
1.电平特性
数字电路中只有两种电平：高和低
（本门课程中）定义单片机为TTL电平：
高：+5V
低：0V
RS232电平：计算机的串口：
高：-12V 低：12V
所以计算机与单片机之间通讯时需要加电平转换芯片max232.

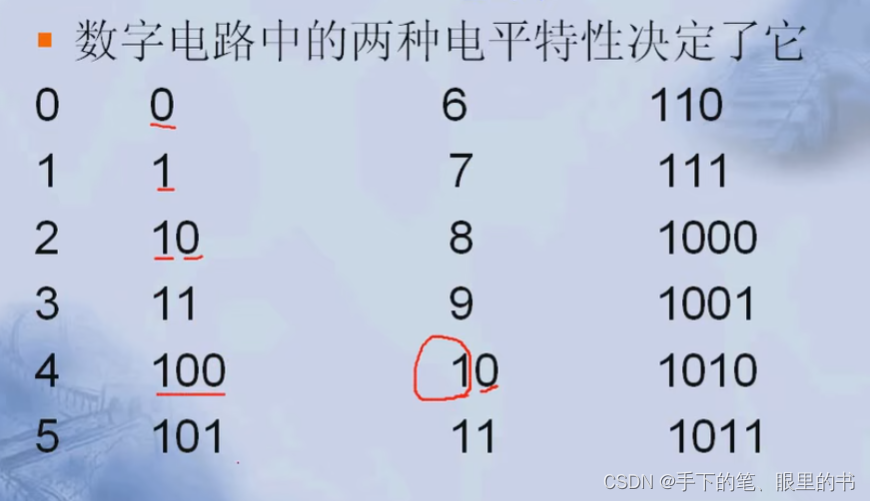

二进制：
在这里插入图片描述

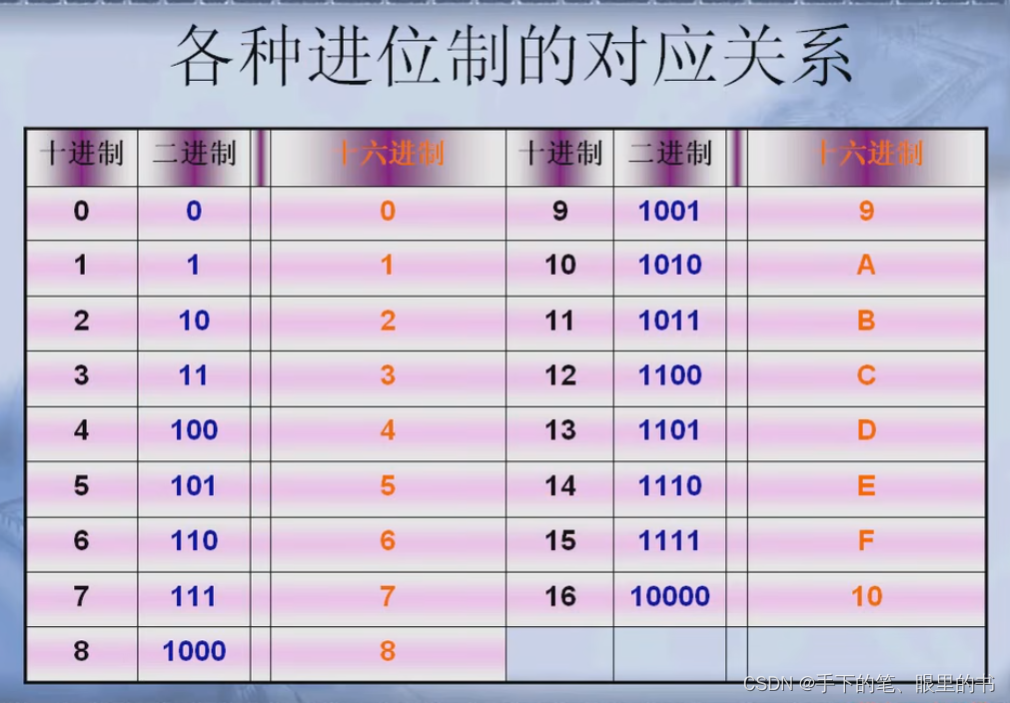

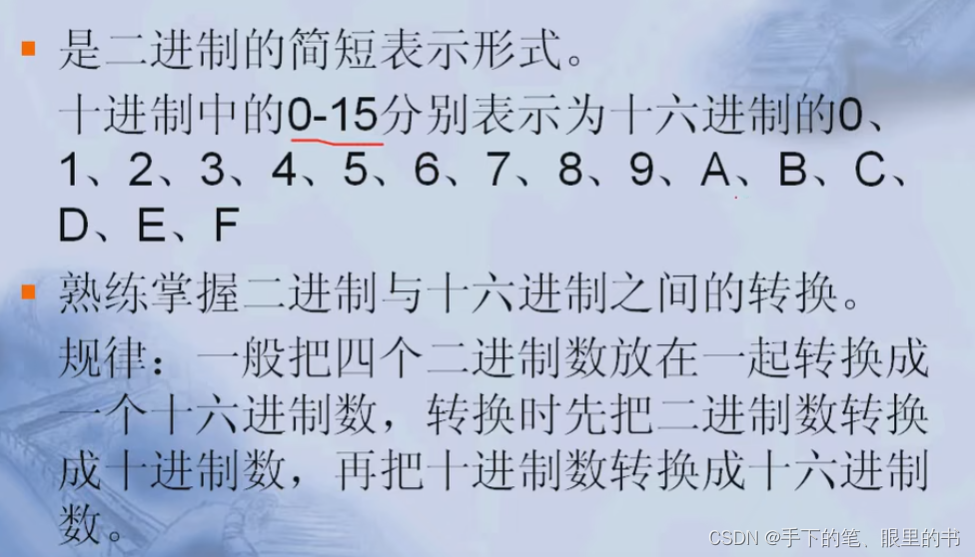

十六进制：
在这里插入图片描述

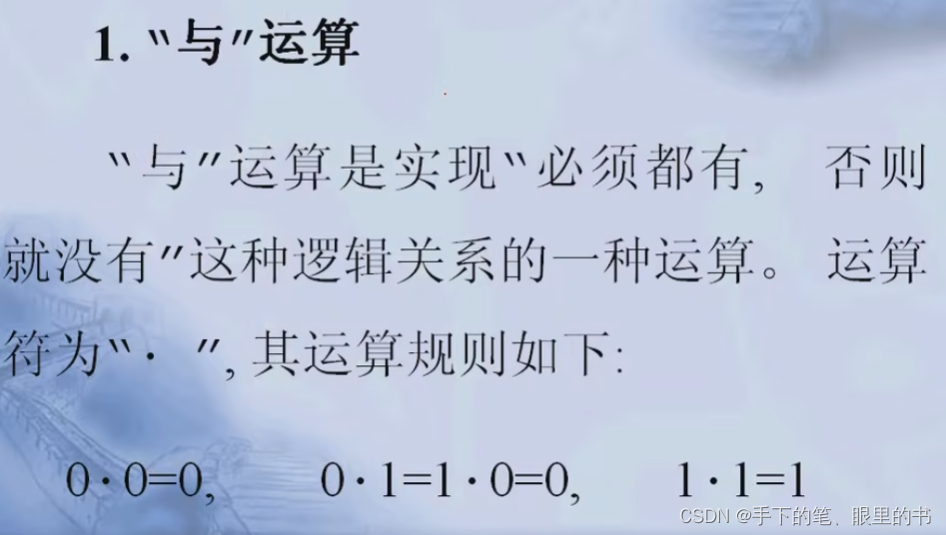

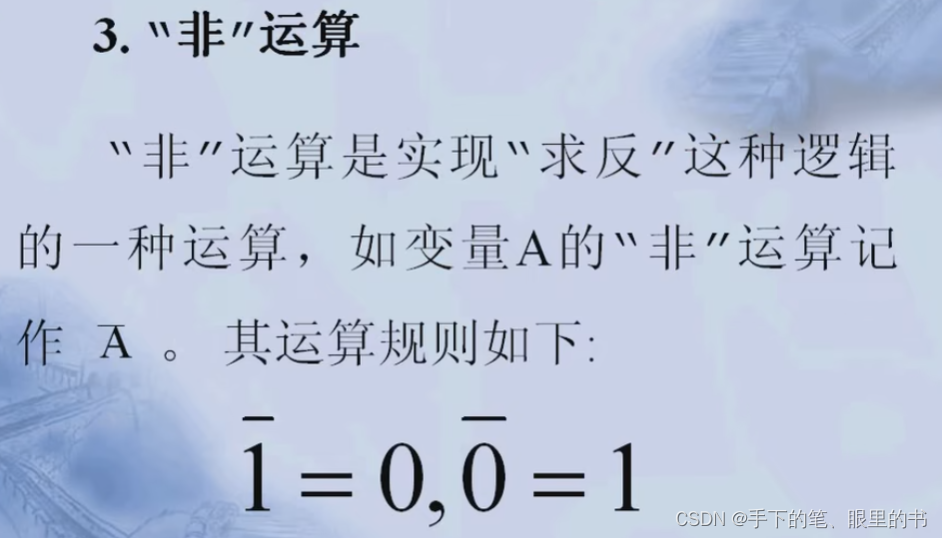

3.二进制数的逻辑运算

在这里插入图片描述

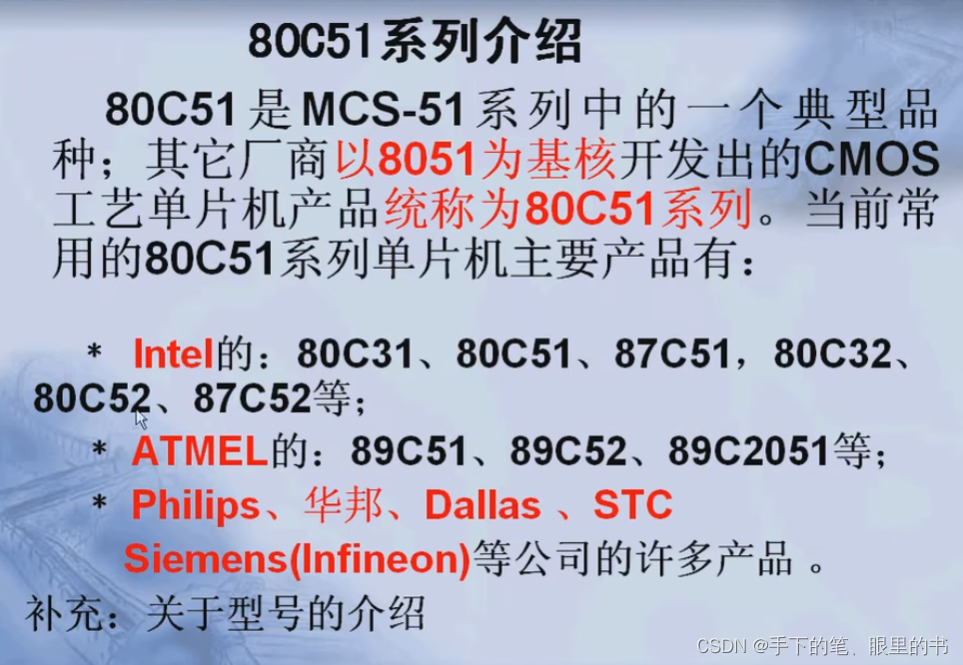

型号的介绍：
STC89C52RC
40C-PDIP
0721CV4336
STC89C52RC
STC:STC公司生产的，
89：89是一个系列，
C:COMS芯片，52（2*4=8K），51，54，58，516，
40C-PDIP
40C：晶振的最大频率是40HZ，代表了一个单片机它所运行的速度，C呢表示商业级，40I，I：工业级。
PDIP：封装格式，双列直插式
0721CV4336
07年产，第21周，
AT89C51
AT89S51
AT89LV51

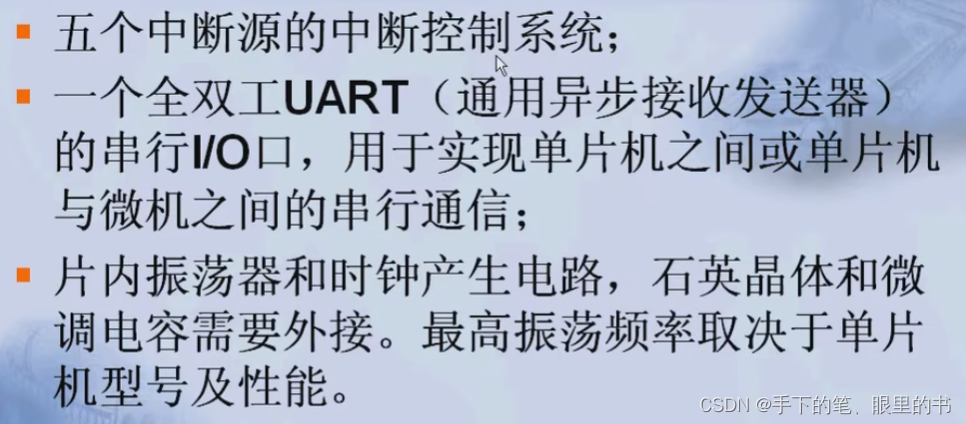

在这里插入图片描述

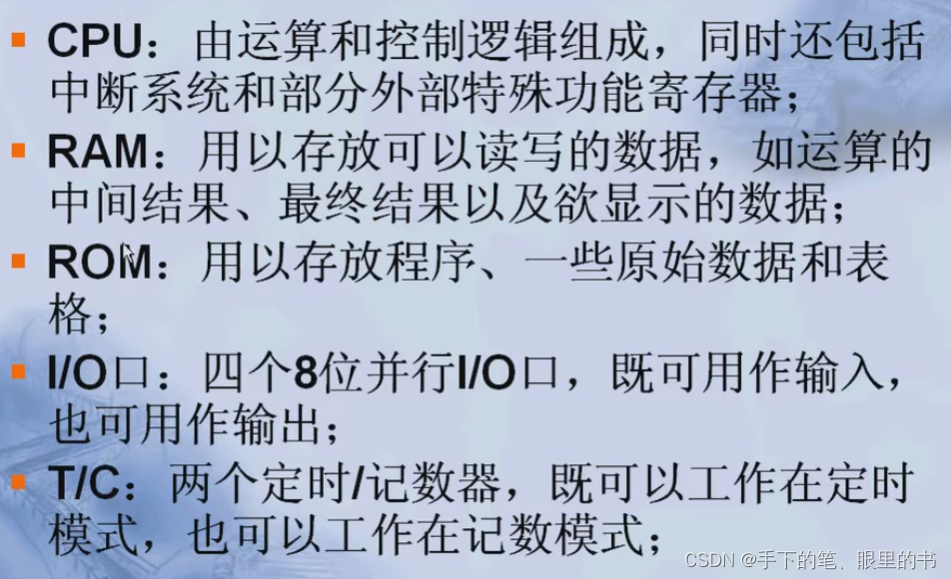

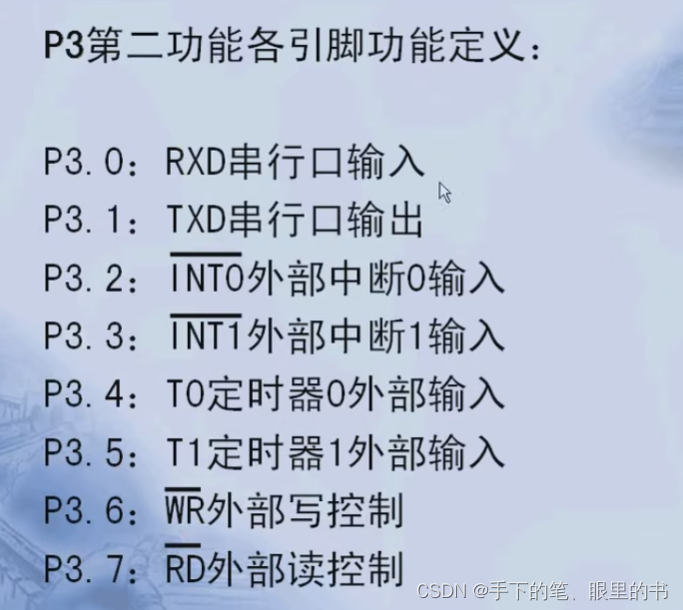

4组IO口，一组均是8位，

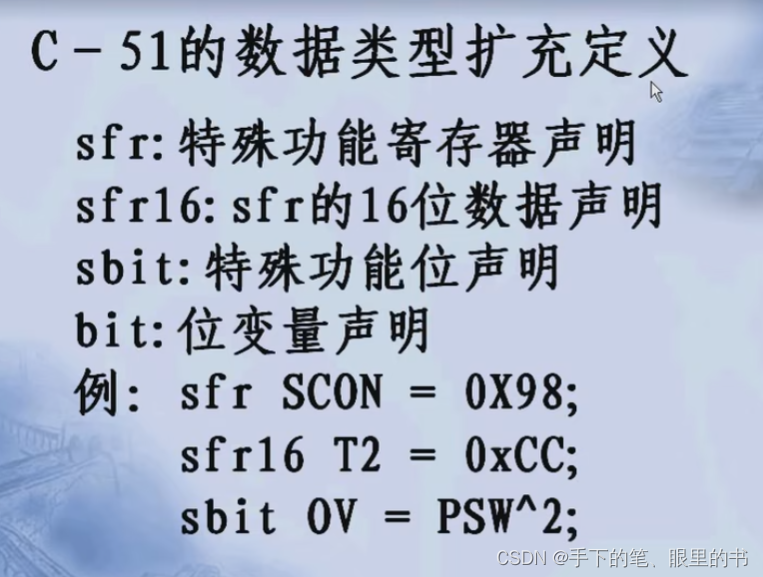

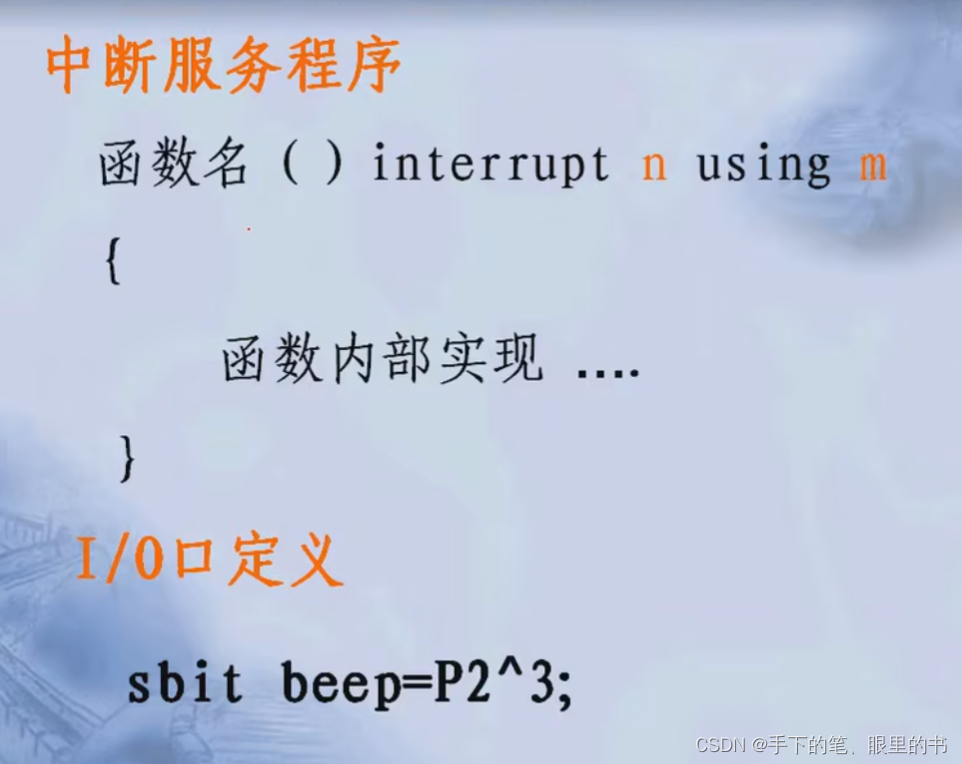

`sfr SCON = 0X98;
 //定义了一个寄存器，SCON单片机串行口控制寄存器，每个寄存器在单片机内有一个固定的地址，
sfr16 T2 = 0xCC;
sbit 0V = PSW^2;
PSW为一个寄存器，PSW^2：表示这个寄存器的第二位，

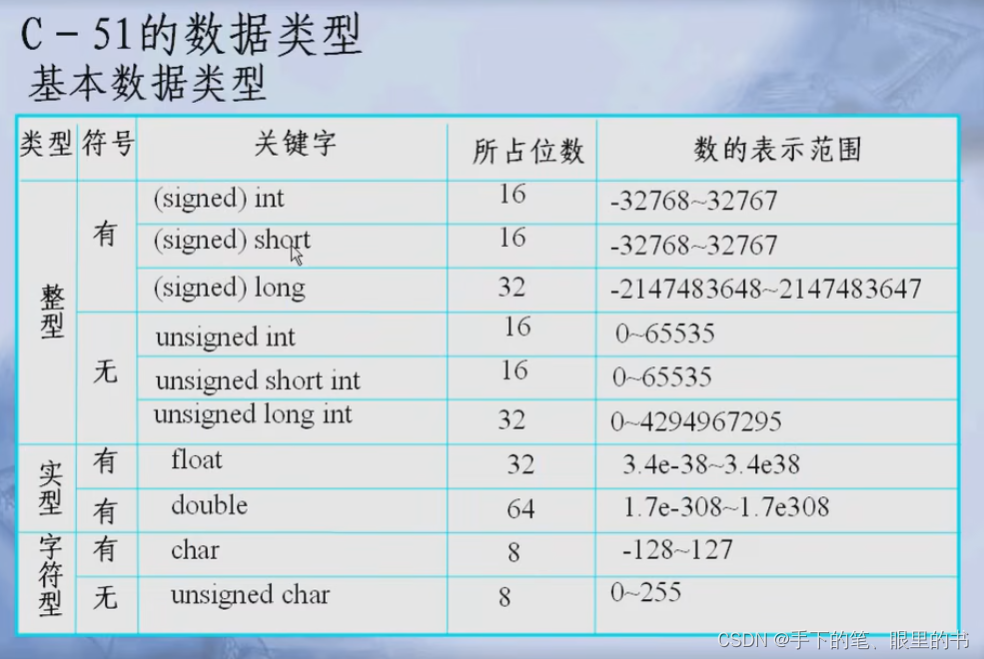

在这里插入图片描述

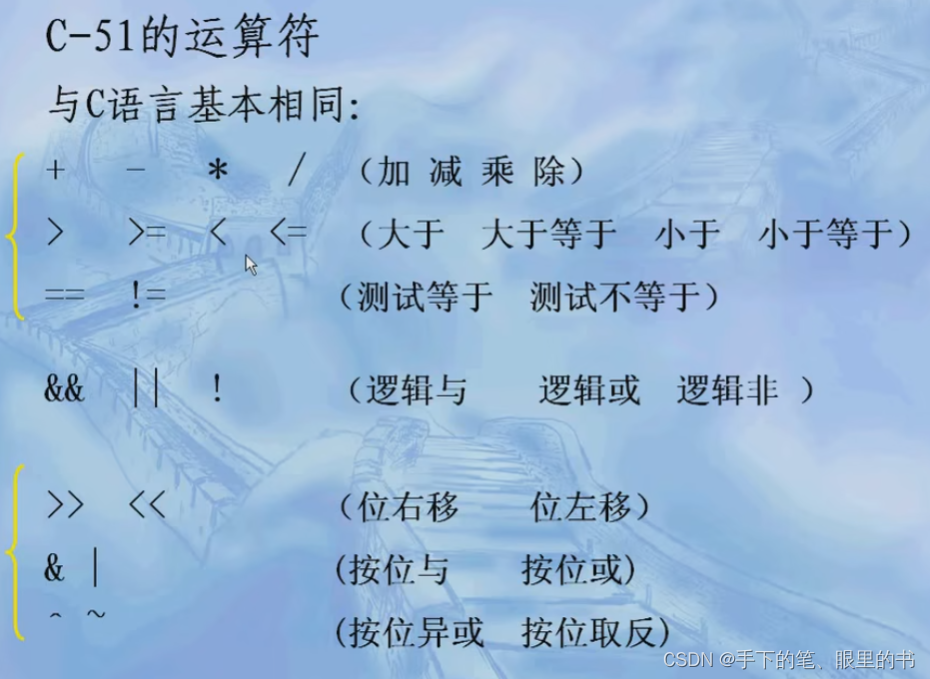

0 && 1；   //0逻辑与1，它两与完还是0
0 || 1；   //0逻辑或1，它两与完还是1
>>    //位右移，01010101  把这8个字节全部往右移动一位
   11111111
   右移：01111111
   左移：1111110
& //按位与   5&2   0101&0010  结果   0000

在这里插入图片描述

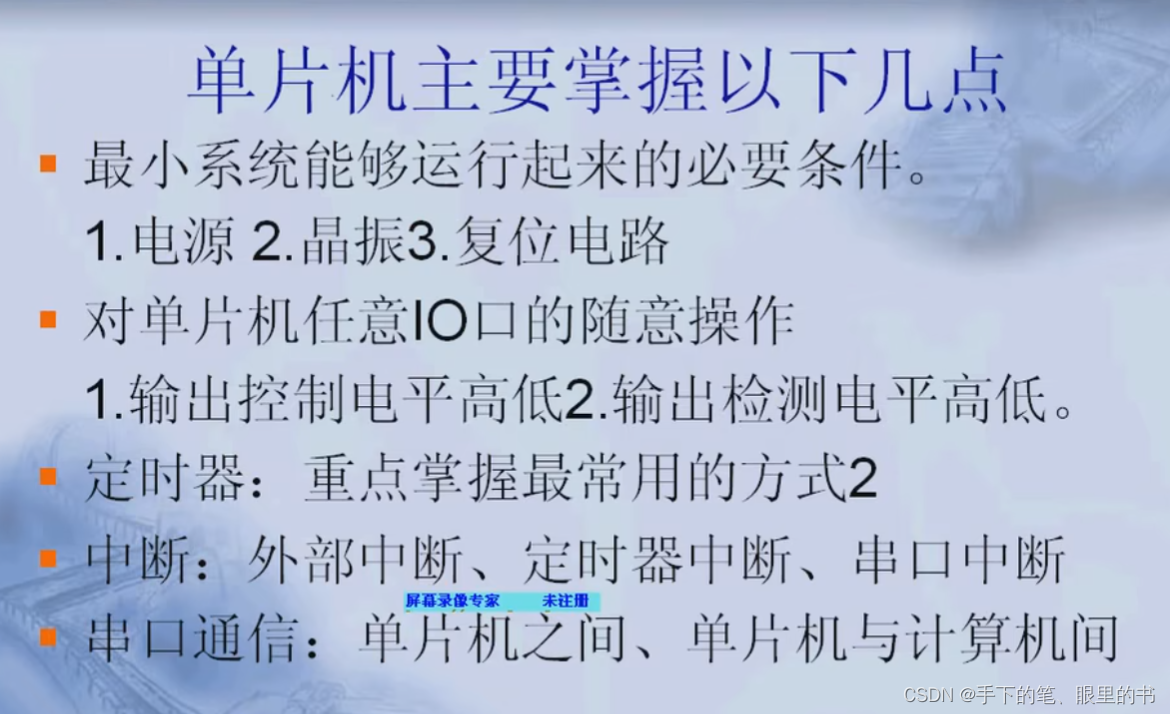

单片机最小系统能够运行起来的必要条件：
1.电源
2.晶振
人体心脏跳动，心脏跳动人才有生命，单片机的晶振相当于给他提供能量，单片机它内部每运行一次，计算一次数据，程序执行，都是由晶振来进行驱动的，如果没有晶振则它无法工作。
3.复位电路
单片机在进行上位的时候，必须的复位一次，才能让程序从头考试执行，
对单片机任意IO口随意操作：
51单片机是4组IO口，每组是8个，总共32个IO，你可以随意的控制任意一个IO的高低电平的变换，控制有两种方式：
1.输出控制电平高低
2.输入检测电平高低（输入的时候你可以检测它任意一个IO是高电平还是低电平）
