一、常用的电路保护器件
电子电路很容易在过压、过流、浪涌等情况发生的时候损坏,随着技术的发展,电子电路的产品日益多样化和复杂化,而电路保护则变得尤为重要。电路保护元件也从简单的玻璃管保险丝,变得种类更多,防护性能更优越。
电路保护的意义是什么?
在各类电子产品中,设置过压保护和过流保护变得越来越重要,那么电路保护的意义到底是什么?
- 由于如今电路板的集成度越来越高,板子的价格也跟着水涨船高,因此我们要加强保护。
- 半导体器件,IC的工作电压有越来越低的趋势,而电路保护的目的则是降低能耗损失,减少发热现象,延长使用寿命。
- 车载设备,由于使用环境的条件比一般电子产品更加恶劣,汽车行驶状况万变,汽车启动时产生很大的瞬间峰值电压等。因此,在为这些电子设备配套产品的电源适配器中,一般要使用过压保护元件。
- 通信设备,通信场所对防雷浪涌有一定的要求,在这些设备中使用过压保护、过流保护元件就变得重要起来,它们是保证用户人身安全和通信正常的关键。
- 大部分电子产品出现的故障,都是电子设备电路中出现的过压或者电路现象造成的,随着我们对电子设备质量的要求越来越高,电子电路保护也变得更加不容忽视。
那么电路保护如此重要,常用的电路保护元件有哪些?
防雷器件
陶瓷气体放电管
防雷器件中应用最广泛的是陶瓷气体放电管,之所以说陶瓷气体放电管是应用最广泛的防雷器件,是因为无论是直流电源的防雷还是各种信号的防雷,陶瓷气体放电管都能起到很好的防护作用。其最大的特点是通流量大,级间电容小,绝缘电阻高,击穿电压可选范围大。
半导体放电管
半导体放电管是一种过压保护器件,是利用晶闸管原理制成的,依靠PN结的击穿电流触发器件导通放电,可以流过很大的浪涌电流或脉冲电流。相关文章:动画讲解二极管工作原理。其击穿电压的范围,构成了过压保护的范围。固体放电管使用时可直接跨接在被保护电路两端。具有精确导通、快速响应(响应时间ns级)、浪涌吸收能力较强、双向对称、可靠性高等特点。
玻璃放电管
玻璃放电管(强效放电管、防雷管)是20世纪末新推出的防雷器件,它兼有陶瓷气体放电管和半导体过压保护器的优点:绝缘电阻高(≥10^8Ω)、极间电容小(≤0.8pF)、放电电流较大(最大达3kA)、双向对称性、反应速度快(不存在冲击击穿的滞后现象)、性能稳定可靠、导通后电压较低,此外还有直流击穿电压高(最高达5000V)、体积小、寿命长等优点。其缺点是直流击穿电压分散性较大(±20%)。
过压器件
压敏电阻
压敏电阻也是一种用得最多的限压器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千pF的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
贴片压敏电阻的作用
贴片压敏电阻主要用于保护元件和电路,防止在电源供应、控制和信号线产生的ESD。
瞬态抑制二极管
瞬态抑制器TVS二极管广泛应用于半导体及敏感器件的保护,通常用于二级保护。基本都会是用于在陶瓷气体放电管之后的二级保护,也有用户直接将其用于产品的一级保护。其特点为反应速度快(为ps级),体积小,脉冲功率较大,箝位电压低等。其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
过流器件
自恢复保险丝
自恢复保险丝PPTC就是一种过流电子保护元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,搀加导电粒子材料后,经过特殊的工艺加工而成。自恢复保险丝(PPTC:高分子自恢复保险丝)是一种正温度系数聚合物热敏电阻,作过流保护用,可代替电流保险丝。电路正常工作时它的阻值很小(压降很小),当电路出现过流使它温度升高时,阻值急剧增大几个数量级,使电路中的电流减小到安全值以下,从而使后面的电路得到保护,过流消失后自动恢复为低阻值。
静电元件
ESD静电放电二极管
ESD静电放电二极管是一种过压、防静电保护元件,是为高速数据传输应用的I/O端口保护设计的器件。ESD静电二极管是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容,具有优异的传输线脉冲(TLP)测试,以及IEC6100-4-2测试能力,尤其是在多采样数高达1000之后,进而改善对敏感电子元件的保护。
电感的作用
电磁的关系相信大家都清楚,电感的作用就是在电路刚开始的时候,一切还不稳定的时候,如果电感中有电流通过,就一定会产生一个与电流方向相反的感应电流。依据法拉第电磁感应定律可知,等到电路运行了一段时间后,一切都稳定了,电流没有什么变化了,电磁感应也就不会产生电流,这时候就稳定了,不会出现突发性的变故,从而保证了电路的安全,就像水车,一开始由于阻力转动的比较慢,后来慢慢趋于平和。
磁珠的作用
磁珠有很高的电阻率和磁导率,它等效于电阻和电感串联,但电阻值和电感值都随频率变化。它比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果,在以太网芯片上用到过。
二、PCB焊接缺陷的原因
电路板孔的可焊性影响焊接质量
电路板孔可焊性不好,将会产生虚焊缺陷,影响电路中元件的参数,导致多层板元器件和内层线导通不稳定,引起整个电路功能失效。
所谓可焊性就是金属表面被熔融焊料润湿的性质,即焊料所在金属表面形成一层相对均匀的连续的光滑的附着薄膜。影响印刷电路板可焊性的因素主要有:
- 焊料的成份和被焊料的性质
焊料是焊接化学处理过程中重要的组成部分,它由含有助焊剂的化学材料组成,常用的低熔点共熔金属为Sn-Pb或Sn-Pb-Ag。其中杂质含量要有一定的分比控制,以防杂质产生的氧化物被助焊剂溶解。焊剂的功能是通过传递热量,去除锈蚀来帮助焊料润湿被焊板电路表面。一般采用白松香和异丙醇溶剂。
- 焊接温度和金属板表面清洁程度
焊接温度和金属板表面清洁程度也会影响可焊性。温度过高,则焊料扩散速度加快,此时具有很高的活性,会使电路板和焊料溶融表面迅速氧化,产生焊接缺陷,电路板表面受污染也会影响可焊性从而产生缺陷,这些缺陷包括锡珠、锡球、开路、光泽度不好等。
翘曲产生的焊接缺陷
电路板和元器件在焊接过程中产生翘曲,由于应力变形而产生虚焊、短路等缺陷。翘曲往往是由于电路板的上下部分温度不平衡造成的。对大的PCB,由于板自身重量下坠也会产生翘曲。
普通的PBGA器件距离印刷电路板约0.5mm,如果电路板上器件较大,随着线路板降温后恢复正常形状,焊点将长时间处于应力作用之下,如果器件抬高0.1mm就足以导致虚焊开路。
电路板的设计影响焊接质量
在布局上,电路板尺寸过大时,虽然焊接较容易控制,但印刷线条长,阻抗增大,抗噪声能力下降,成本增加。
过小时,则散热下降,焊接不易控制,易出现相邻线条相互干扰,如线路板的电磁干扰等情况。
因此,必须优化PCB板设计:
- 缩短高频元件之间的连线、减少EMI干扰。
- 重量大的(如超过20g) 元件,应以支架固定,然后焊接。
- 发热元件应考虑散热问题,防止元件表面有较大的ΔT产生缺陷与返工,热敏元件应远离发热源。
- 元件的排列尽可能平行,这样不但美观而且易焊接,宜进行大批量生产。电路板设计为4∶3的矩形最佳。导线宽度不要突变,以避免布线的不连续性。电路板长时间受热时,铜箔容易发生膨胀和脱落,因此,应避免使用大面积铜箔。
综合上述,为能保证PCB板的整体质量,在制作过程中,要采用优良的焊料、改进PCB板可焊性以及及预防翘曲防止缺陷的产生。
三、常用电路基础公式

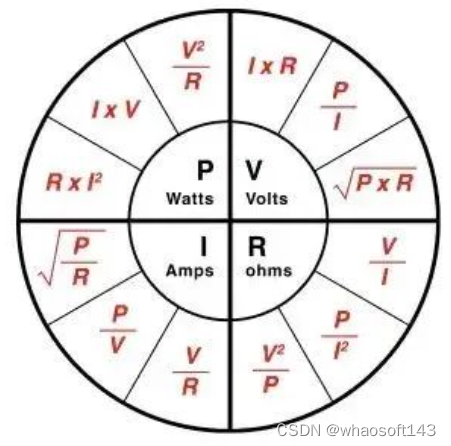

1.欧姆定律计算
计算电阻电路中电流、电压、电阻和功率之间的关系。
欧姆定律解释了电压、电流和电阻之间的关系,即通过导体两点间的电流与这两点间的电势差成正比。说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V= IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。若电压已知,则电阻越大,电流越小。

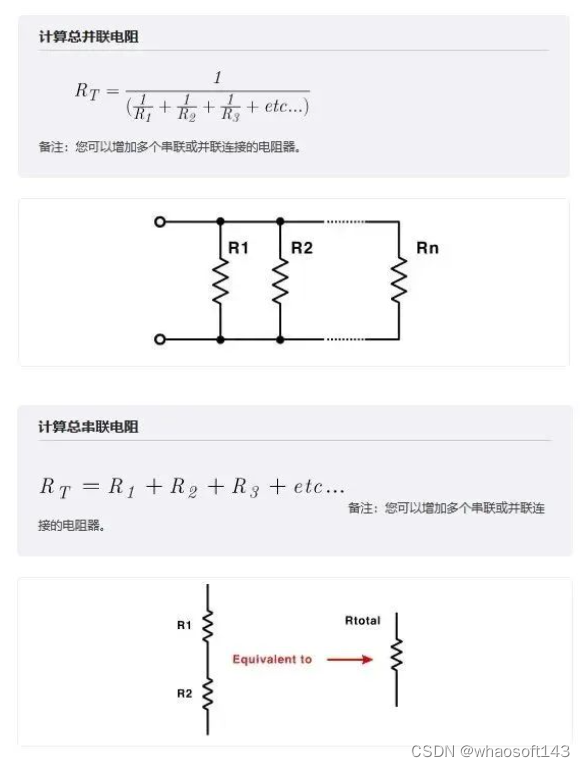

2.计算多个串联或并联连接的电阻的总阻值

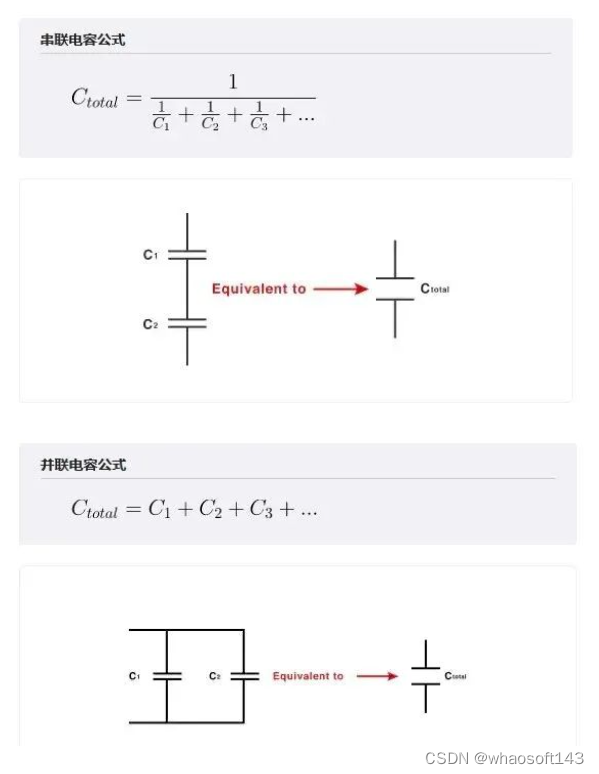

3.计算多个串联或并联连接的电容器的总容值

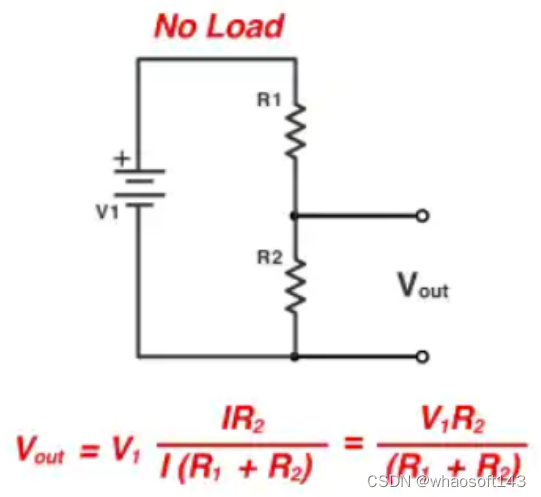

4.电阻分压计算
计算电阻分压器电路的输出电压,以实现既定的阻值和电源电压组合。
什么是分压器?
分压器是一个无源线性电路,能产生一个是其输入电压(V1)一部分的输出电压(Vout)。分压器用于调整信号电平,实现有源器件和放大器偏置,以及用于测量电压。欧姆定律解释了电压、电流和电阻之间的关系,即通过两点间导体的电流与这两点间的电势差成正比。
这是一个说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V= IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。若电压已知,则电阻越大,电流越小。

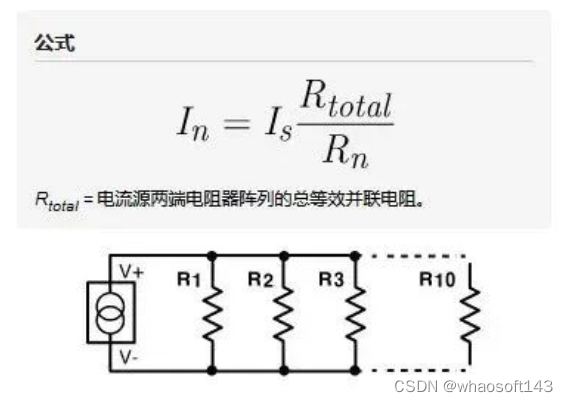

5.电流分流器,电阻计算
计算连接到电流源的多至10个并联电阻上流过的电流:
6.电抗计算
计算指定频率下电感器或电容器的电抗或导纳大小。

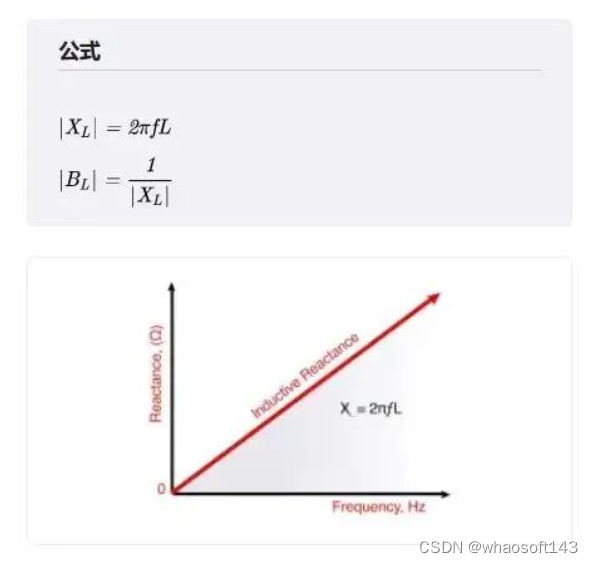

感抗/导纳:

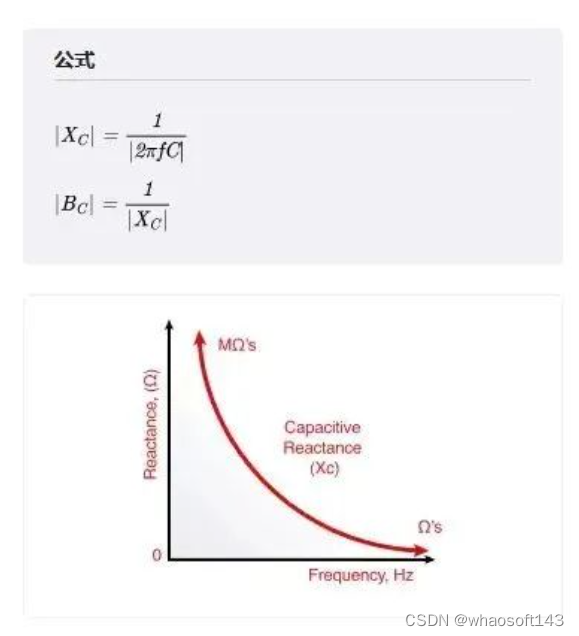

容抗/导纳:

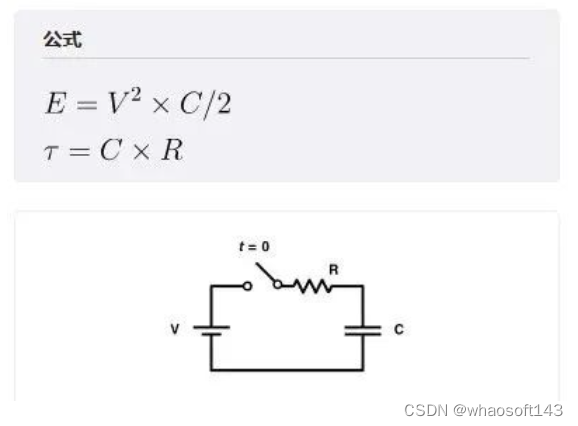

7.RC 时间常数计算器
计算电阻与电容的积,亦称RC时间常数。该数值在描述电容通过电阻器进行充电或放电的方程式中出现,表示在改变施加到电路的电压后,电容器两端的电压达到其最终值约63%所需的时间。同时该计算器也会计算电容器充电到指定电压所存储的总能量。
如何计算时间常数:时间常数(T)可由电容(C)和负载电阻(R)的值确定。电容器(E)中存储的能量(E)由两个输入确定,即由电压(V)和电容决定。

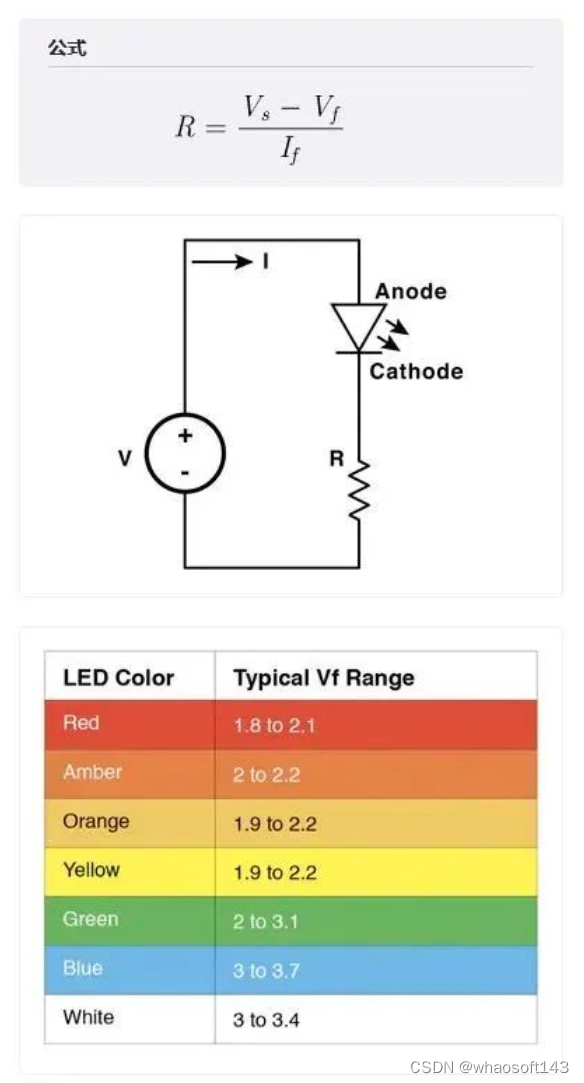

8.LED串联电阻器计算器
计算在指定电流水平下通过电压源驱动一个或多个串联LED所需的电阻。注意:当为此目的选择电阻器时,为避免电阻器温度过高,请选择额定功率是下方计算出的功率值的2至10倍之间的电阻器。

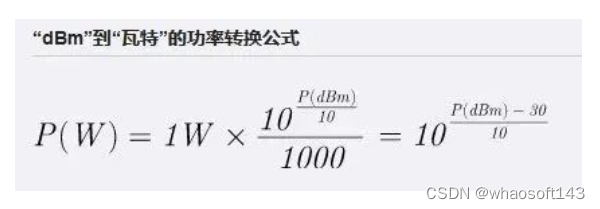

9.dBm转W换算

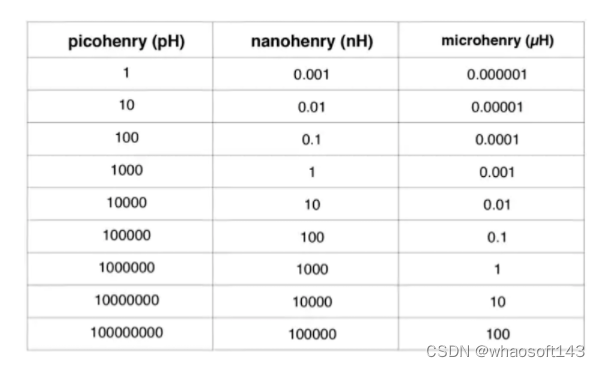

10.电感换算

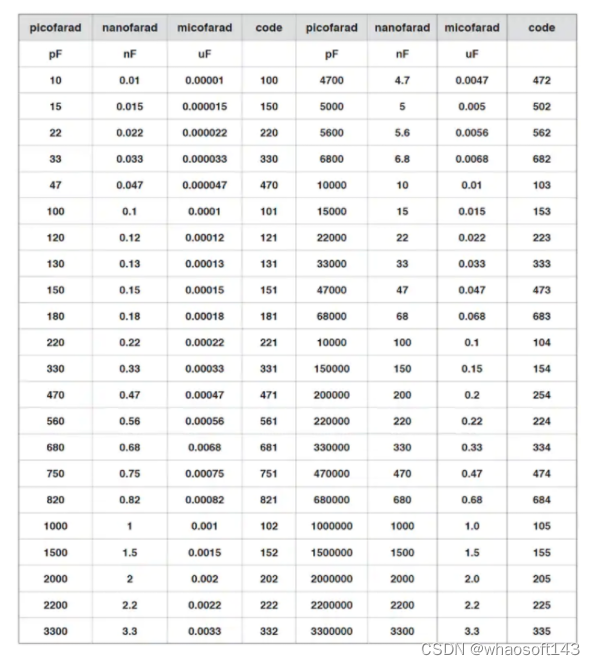

11.电容器换算表
换算包括pF、nF、μF、F在内的不同量级电容单位之间的电容测量值。
12.电池续航时间
电池续航时间计算公式:电池续航时间=电池容量(mAh)/ 负载电流(mA)
根据电池的标称容量和负载所消耗的平均电流来估算电池续航时间。电池容量通常以安培小时(Ah)或毫安小时(mAh)为计量单位,尽管偶尔会使用瓦特小时(Wh)。
将瓦特小时除以电池的标称电压(V),就可以转换为安培小时,公式如下:Ah= Wh /V安培小时(亦称安时),是一种电荷度量单位,等于一段时间内的电流。一安时等于一个小时的一安培连接电流。毫安小时或毫安时是一千分之一安培小时,因此1000mAh 电池等于1Ah电池。上述结果只是估算值,实际结果会受电池状态、使用年限、温度、放电速度和其它因素的影响而发生变化。如果所用电池是全新的高质量电池,在室温下工作且工作时间在1小时到1年之间,则这种预估结果最贴近实际结果。
13.PCB 印制线宽度计算
使用IPC-2221标准提供的公式计算铜印刷电路板导体或承载给定电流所需“印制线”的宽度,同时保持印制线的温升低于规定的极限值。此外,如果印制线长度已知,还会计算总电阻、电压降和印制线电阻引起的功率损耗。由此求得的结果是估算值,实际结果会随应用条件而发生变化。我们还应注意,与电路板外表面上的印制线相比,电路板内层上的印制线所需的宽度要大得多,请使用适合您情况的结果。
如何计算印制线宽度:首先,计算面积:面积[mils^2]= (电流[Amps]/(k*(温升[℃])^b))^(1/c)
然后,计算宽度:宽度[mils]= 面积[mils^2]/(厚度[oz]*1.378[mils/oz])用于IPC-2221内层时:k= 0.024、b= 0.44、c= 0.725用于IPC-2221外层时:k= 0.048、b= 0.44、c= 0.725其中k、b和c是由对IPC-2221曲线进行曲线拟合得出的常数。
公值:厚度:1oz 环境温度:25C 温升:10C

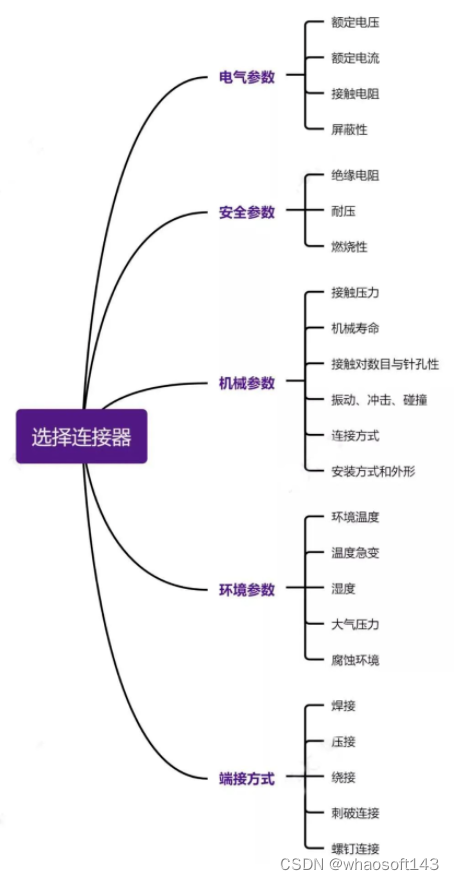

四、低频连接器选型攻略
也是感觉有用就放这了
电连接器(以下简称连接器)也可称插头座,广泛应用于各种电气线路中,起着连接或断开电路的作用。提高连接器的可靠性首先是制造厂的责任。但由于连接器的种类繁多,应用范围广泛,因此,正确选择连接器也是提高连接器可靠性的一个重要方面。
连接器有不同的分类方法。

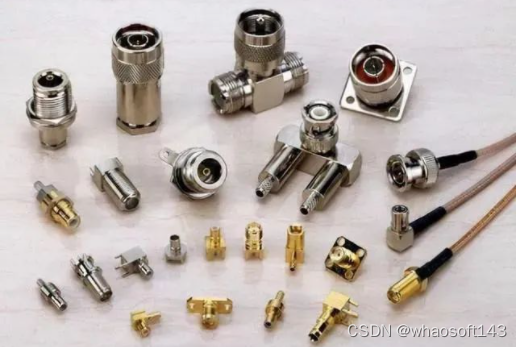

- 按照频率分,有高频连接器和低频连接器;
- 按照外形分,有圆形连机器,矩形连机器;
- 按照用途分,有印制板用连接器,机柜用连接器,音响设备用连接器,电源连接器,特殊用途连接器等等。
今天主要讨论如何选择低频连接器(频率为3MHZ以下)。
1、电气参数
连接器是连接电气线路的机电元件。因此连接器自身的电气参数是选择连接器首先要考虑的问题。
额定电压
额定电压又称工作电压,它主要取决于连接器所使用的绝缘材料,接触对之间的间距大小。
某些元件或装置在低于其额定电压时,可能不能完成其应有的功能。连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。原则上说,连接器在低于额定电压下都能正常工作。
因此,我们需要根据连接器的耐压(抗电强度)指标,按照使用环境,安全等级要求来合理选用额定电压。
额定电流
额定电流又称工作电流。同额定电压一样,在低于额定电流情况下,连接器一般都能正常工作。
在连接器的设计过程中,是通过对连接器的热设计来满足额定电流要求的,因为在接触对有电流流过时,由于存在导体电阻和接触电阻,接触对将会发热。当其发热超过一定极限时,将破坏连接器的绝缘和形成接触对表面镀层的软化,造成故障。
因此,要限制额定电流,事实上要限制连接器内部的温升不超过设计的规定值。在选择时要注意的问题是:对多芯连接器而言,额定电流必须降额使用。
这在大电流的场合更应引起重视,例如φ3.5mm接触对,一般规定其额定电流为50A,但5芯时要降额33%使用,也就是每芯的额定电流只有38A,芯数越多,降额幅度越大。
接触电阻
接触电阻是指两个接触导体在接触部分产生的电阻。
在选用时要注意到两个问题:
第一,连接器的接触电阻指标事实上是接触对电阻,它包括接触电阻和接触对导体电阻。通常导体电阻较小,因此接触对电阻在很多技术规范中被称为接触电阻。
第二,在连接小信号的电路中,要注意给出的接触电阻指标是在什么条件下测试的,因为接触表面会附着氧化层,油污或其他污染物,两接触件表面会产生膜层电阻。而当膜层厚度增加时,电阻迅速增大,使膜层成为不良导体。但是,膜层在高接触压力下会发生机械击穿,或在高电压,大电流下会发生电击穿。
屏蔽性(抗干扰)
在现代电气电子设备中,元器件的密度以及它们之间相关功能的日益增加,对电磁干扰提出了严格的限制。所以连接器往往用金属壳体封闭起来,以阻止内部电磁能辐射或受到外界电磁场的干扰。
在低频时,只有磁性材料才能对磁场起明显屏蔽作用。此时,对金属外壳的电连续性有一定的规定,也就是外壳接触电阻。
2、安全参数
绝缘电阻
绝缘电阻是指在连接器的绝缘部分施加电压,从而使绝缘部分的表面内或表面上产生漏电流而呈现出的电阻值。
它主要受绝缘材料,温度,湿度,污损等因素的影响。连接器样本上提供的绝缘电阻值一般都是在标准大气条件下的指标值,在某些环境条件下,绝缘电阻值会有不用程度的下降。
另外要注意绝缘电阻的试验电压值。根据绝缘电阻(MΩ)=加在绝缘体上的电压(V)/泄漏电流(μA)施加不同的电压,就有不用的结果。在连接器的试验中,施加的电压一般有10V,100V,500V三档。
耐压
耐压就是接触对的相互绝缘部分之间或绝缘部分与接地之间,在规定时间内所能承受的比额定电压更高而不产生击穿现象的临界电压。它主要受接触对间距和爬电距离和几何形状,绝缘体材料以及环境温度和湿度,大气压力的影响。
燃烧性
任何连接器在工作时都离不开电流,这就存在起火的危险性。因此对连接器不仅要求能防止引燃,还要求在一旦引燃和起火时,能在短时间内自灭。在选用时要注意选择采用阻燃型,自熄性绝缘材料的电连接器。
3、机械参数
接触压力(单脚分离力和总分离力)
连接器中接触压力是一个重要指标,它直接影响到接触电阻的大小和接触对的磨损量。
在大多数结构中,直接测量接触压力是相当困难的。因此,往往通过单脚分离力来间接测算接触压力。对于圆形针孔接触对,通常是用有规定重量砝码的标准插针来检验阴接触件夹持砝码的能力,一般其标准插针的直径是阳接触件直径的下限取-5μm。
总分离力一般是单脚分离力上线之和的两倍。总分离力超过50N时,用人工插拔已经相当困难了。当然,对一些测试设备或某些特殊要求的场合,可选用零插拔力连接器,自动脱落连接器等等。
机械寿命
连接器的机械寿命是指插拔寿命,通常规定为500~5000次。
在达到此规定的机械寿命时,连接器的接触电阻,绝缘电阻和耐压等指标不应超过规定的值。
严格的说,现在的机械寿命是一种模糊的概念。机械寿命应该与时间有一定的关系,10年用完500次与1年用完500次,显然其情况是不一样的。只不过目前还没有一种更经济,更科学的方法来衡量。
接触对数目和针孔性
可根据电路的需要来选择接触对的数目,同时要考虑连接器的体积和总分离力的大小。接触对数目多,当然其体积就大,总分离力相对也大。在某些可靠性要求高、而体积又允许的情况下,可采用两对接触对并联的方法来提高连接的可靠性。
连接器的插头、插座中,插针(阳接触件)和插孔(阴接触件)一般都能互换装配。实际使用时,可根据插头和插座两端的带电情况来选择。如插座需常带电,可选择装插孔的插座,因为装插孔的插座,其带电接触件埋在绝缘体中,人体不易触摸到带电接触件,相对来说比较安全。
振动、冲击、碰撞
主要考虑连接器在规定频率和加速度条件下振动、冲击、碰撞时的接触对的电连续性。
接触对在此动态应力情况下会发生瞬时断路的现象。规定的瞬断时间一般有1μs、10μs、100μs、1ms和10ms。要注意的是如何判断接触对发生瞬断故障。
现在一般认为,当闭合接触对(触点)两端电压降超过电源电动势的50%时,可判定闭合接触对(触点)发生故障。也就是说判断是否发生瞬断有两个条件:持续时间和电压降,两者缺一不可。
连接方式
连接器一般由插头和插座组成,其中插头也称自由端连接器,插座也称固定连接器。通过插头、插座的插合和分离来实现电路的连接和断开,因此就产生了插头和插座的各种连接方式。

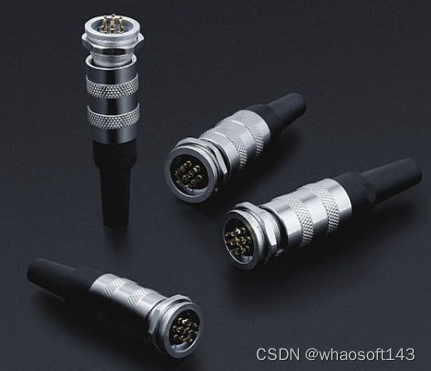

对圆形连接器来说,主要有螺纹式连接,卡口式连接和自锁(弹子)式连接三种方式。
其中螺纹式连接最常见,它具有加工工艺简单、制造成本低、适用范围广等优点,但连接速度较慢不适宜于需频繁插拔和快速接连的场合。
卡口式连接由于其三条卡口槽的导程较长,因此连接的速度较快,但它制造较复杂,成本也就较高。
自锁(弹子)式连接是三种连接方式中连接速度最快的一种,它不需进行旋转运动,只需进行直线运动就能实现连接、分离和锁紧的功能。由于它属于推拉式连接方式,所以仅适用于总分离力不大的连接器。一般在小型连接器中较常见。
安装方式和外形
连接器的安装有前安装和后安装,安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等。也有一种插头和插座是均是自由端连接器,即所谓中继连接器。
连接器的外形千变万化,用户主要是从直形、弯形、电线或电缆的外径及与外壳的固定要求、体积、重量、是否需连接金属软管等方面加以选择,对在面板上使用的连接器还要从美观、造型、颜色等方面加以选择。
4、环境参数
环境参数主要有环境温度、湿度、温度急变、大气压力和腐蚀环境等。连接器在使用和保管、运输过程中所处的环境对其性能有显著的影响,所以必须根据实际的环境条件选用相应的连接器。
环境温度
连接器的金属材料和绝缘材料决定着连接器的工作环境温度。高温会破坏缘材料,引起绝缘电阻和耐压性能降低;对金属而言高温可使接触对失去弹性,加速氧化和发生镀层变质。通常的环境温度为-55~100℃特殊场合下可能要求更高。
潮湿
相对湿度大于80%,是引起电击穿的主要原因。潮湿环境引起水蒸气在绝缘体表面的吸收和扩散,容易使绝缘电阻降低到MΩ级以下,长期处在高湿环境下,会引起物理变形,分解、逸出生成物,产生呼吸效应及电解、腐蚀和裂纹。特别是在设备外部的连接器,常常要考虑潮湿、水渗和污染的环境条件,这种情况下应选用密封连接器。对于水密、尘密型连接器一般采用GB4208的外壳防护等级来表示。
温度急变
湿度急变试验是模拟使用连接器设备在寒冷的环境转入温暖环境的实际使用情况,或者模拟空间飞行器、探测器环境温度急剧变化的情况。温度急变可能使绝缘材料裂纹或起层。
大气压力
在空气稀薄的高空,塑料放出气体污染接触对,并使电晕产生的趋势增加,耐压性能下降,使电路产生短路故障。在高空达到某一定值时,塑料性能变差。因此在高空使用非密封连接器时,必须降额使用。
腐蚀环境
根据连接器的不同使用腐蚀环境,选用相应金属、塑料、镀层结构的连接器,像在盐雾环境下使用的连接器,如果没有防腐的金属表面,会使性能迅速恶化。在含有相当浓度的SO2环境中,不宜使用镀银接触对的连接器。在潮热地区,霉菌也是重要问题。
5、端接方式
端接方式是指连接器的接触对与电线或电缆的连接方式。合理选择端接方式和正确使用端接技术,也是使用和选择连接器的一个重要方面。
焊接
焊接最常见的是锡焊。
锡焊连接最重要的是焊锡料与被焊接表面之间应形成金属的连续性。因此对连接器来说,重要的是可焊性。连接器焊接端最常见的镀层是锡合金、银和金。簧片式接触对常见的焊接端有焊片式、冲眼焊片式和缺口焊片式:针孔式接触对常见焊接端有钻孔圆弧缺口式。
压接
压接是为使金属在规定的限度内压缩和位移并将导线连接到接触对上的一种技术。
好的压接连接能产生金属互熔流动,使导线和接触对材料对称变形。这种连接类似于冷焊连接,能得到较好的机械强度和电连续性,它能承受更恶劣的环境条件。目前普遍认为采用正确的压接连接比锡焊好,特别是在大电流场合必须使用压接。压接时须采用专用压接钳或自动、半自动压接机。
应根据导线截面,正确选用接触对的导线铜。要注意的是压接连接是永久性连接,只能使用一次。
绕接
绕接是将导线直接缠绕在带棱角的接触件绕接柱上。
绕接时,导线在张力受到控制的情况下进行缠绕,压入并固定在接触件绕接柱的棱角处,以形成气密性接触。绕接导线有几个要求:导线直径的标称值应在0.25mm~1.0mm范围内;导线直径不大于0.5mm时,导体材料的延伸率不小于15%;导线直径大于0.5mm时,导体材料的延伸率不小于20%。绕接的工具包括绕枪和固定式绕接机。
刺破接连
刺破连接又称绝缘位移连接,是由美国在60年代发明的一种新颖端技术,具有可靠性高、成本低、使用方便等特点,目前已广泛应用于各种印制板用连接器中。
它适用于带状电缆的连接。连接时不需要剥去电缆的绝缘层,依靠连接器的“U”字形接触簧片的尖端刺入绝缘层中,使电缆的导体滑进接触簧片的槽中并被夹持住,从而使电缆导体和连接器簧片之间形成紧密的电气连接性。它仅需简单的工具,但必须选用规定线规的电缆。
螺钉连接
螺钉连接是采用螺钉式接线端子的连接方式。
要注意允许连接导线的最大和最小截面和不同规格螺钉允许的最大拧紧力矩。
