一、前言
本项目利用51单片机和SIM800C GSM模块实现短信发送功能。短信作为一种广泛应用的通信方式,在许多领域具有重要的作用,如物联网、安防系统、远程监控等。通过将51单片机与SIM800C GSM模块相结合,可以实现在各种应用场景下的短信通信功能。
本项目的核心组件是51单片机,是一种低成本、低功耗的单片机,广泛应用于嵌入式系统开发。利用51单片机的串口功能来控制SIM800C GSM模块的通信。SIM800C是一款功能强大的GSM模块,支持GSM/GPRS通信,具有发送和接收短信的能力。
在本项目中,搭建51单片机和SIM800C GSM模块的硬件连接。使用C语言编写程序,在51单片机上实现与SIM800C的通信控制。通过串口通信向SIM800C发送AT指令,实现短信的发送功能。
为了实现短信发送功能,需要熟悉SIM800C的AT指令集,了解如何设置短信参数、编写短信内容并发送。还需要处理SIM800C返回的响应,以确保短信发送的成功与否。

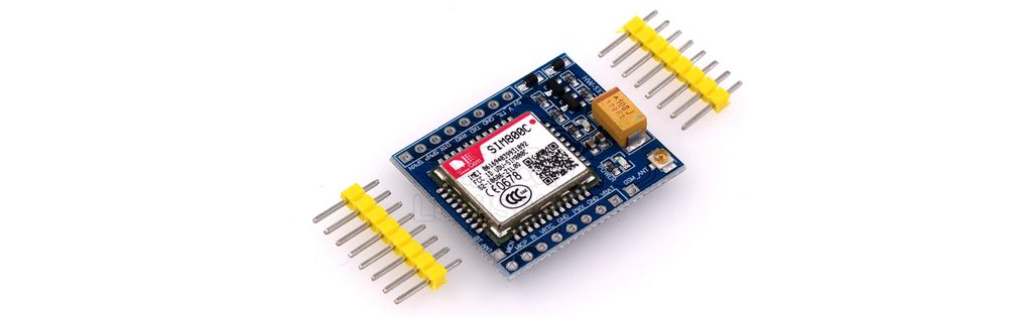

二、SIM800C硬件介绍
SIM800C是一款功能强大、灵活可靠的GSM/GPRS模块,广泛应用于各种通信和控制场景,尤其在物联网应用中能发挥重要作用。通过合理使用SIM800C的AT指令,可以轻松实现短信发送和收取等功能。
2.1 SIM800C的特点
【1】支持多种通信方式:SIM800C支持GSM、GPRS、SMS、MMS、TCP/IP等通信方式,可以实现语音通话、短信收发、数据传输等功能。
【2】大量接口:SIM800C提供了UART、SPI和I2C等接口,方便与其他设备进行通信和控制。
【3】低功耗设计:SIM800C具有低功耗模式,在待机时能够极大地减少电力消耗。
【4】小巧的尺寸:SIM800C模块体积小巧,便于嵌入各种设备中。
【5】丰富的工作温度范围:SIM800C适用于广泛的工作温度范围,可在恶劣的环境条件下正常工作。
2.2 使用场景
SIM800C的使用场景广泛,主要包括以下几个方面:
【1】物联网应用:SIM800C可以通过GPRS进行数据传输,用于物联网设备的远程监控、远程控制、数据采集和传输等。
【2】安防系统:SIM800C可以用于报警系统,通过短信或语音通知用户有关安全事件的信息。
【3】远程控制应用:通过SIM800C模块,可以实现远程控制设备,比如远程开关、门禁系统等。
【4】移动支付终端:SIM800C可以与移动支付系统集成,实现移动支付终端的功能。
2.3 AT指令介绍
SIM800C使用AT指令进行通信和控制。
下面是一些常用的与短信相关的AT指令:
【1】AT+CMGF:设置短信模式,用于选择短信的格式。例如,AT+CMGF=1表示以文本模式发送和接收短信。
【2】AT+CMGS:发送短信。需要指定接收方的电话号码,并在输入结束后按Ctrl+Z(ASCII码为0x1A)表示短信内容输入完成。例如,AT+CMGS="+123456789"表示发送短信给号码+123456789。
【3】AT+CMGR:读取短信。可以读取已存储在模块中的已接收短信,返回包括发送方号码和短信内容在内的信息。
【4】AT+CMGD:删除短信。用于删除指定索引处的短信。例如,AT+CMGD=1表示删除索引为1的短信。
【5】AT+CNMI:设置新短消息指示。可以配置模块在接收到新短信时给出通知,以便及时处理。
三、代码实现

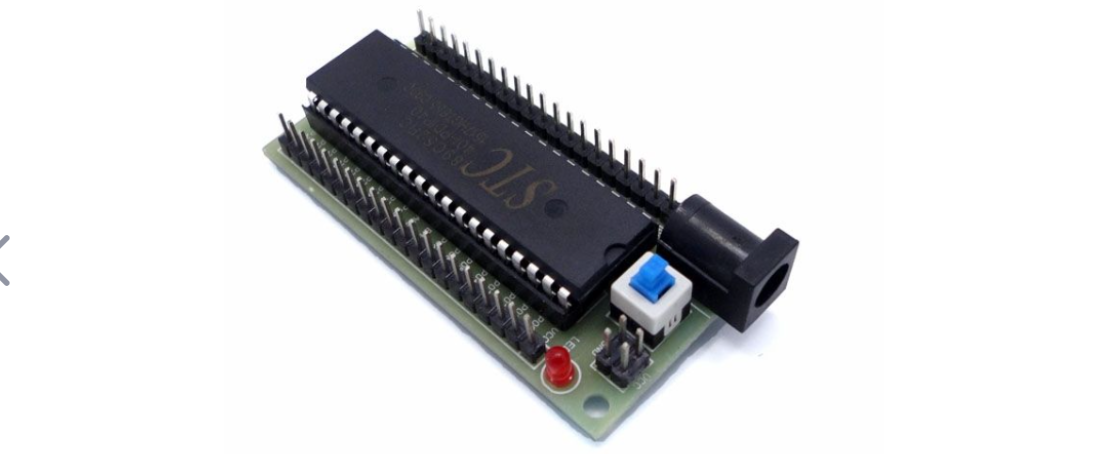

3.1 STC89C52硬件配置
【1】串口:STC89C52共有两个串口,分别是UART0和UART1。可以用于与其他设备进行异步串行通信。
【2】定时器:STC89C52共有三个定时器,分别是Timer0、Timer1和Timer2。可以用于产生定时中断、计时等功能。
【3】GPIO:STC89C52具有32个I/O口,每个I/O口可以配置为输入或输出。其中,P0口(Port 0)和P2口(Port 2)上的引脚可以作为UART0的GPIO引脚使用,而P3口(Port 3)上的引脚可以作为UART1的GPIO引脚使用。
串口对应的GPIO口编号如下:
【A】UART0:
- TXD:对应P0.0口
- RXD:对应P0.1口
【B】UART1:
- TXD:对应P3.1口
- RXD:对应P3.0口
在STC89C52中,UART0的TXD引脚对应P0.0口,RXD引脚对应P0.1口;UART1的TXD引脚对应P3.1口,RXD引脚对应P3.0口。
3.2 短信发送代码实现
3.3 短信发送、电话拨打功能-封装子函数
代码中需要将"手机号"和"目标手机号"填充为实际的电话号码。
