UG NX 2406工程图——定向视图

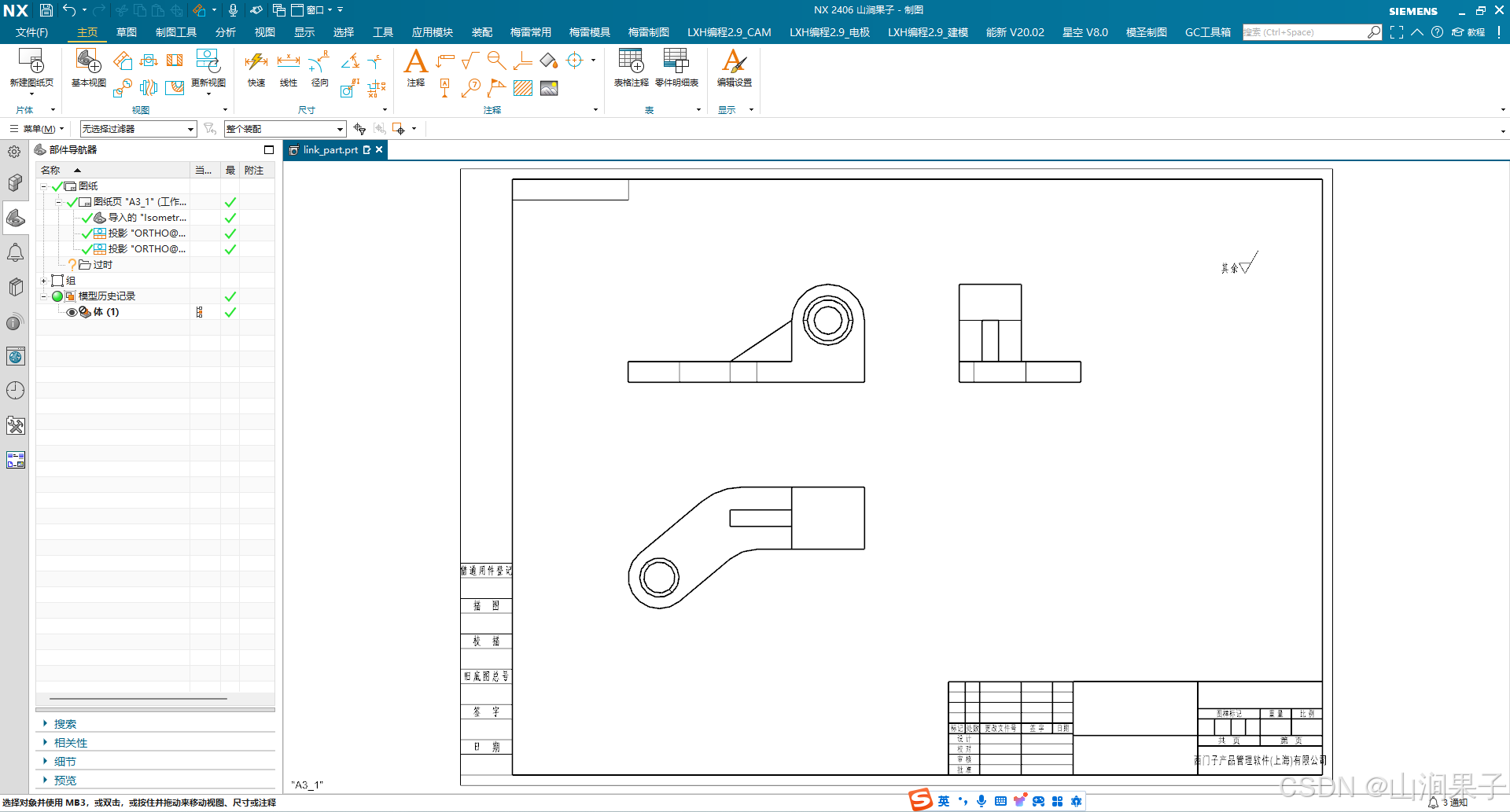

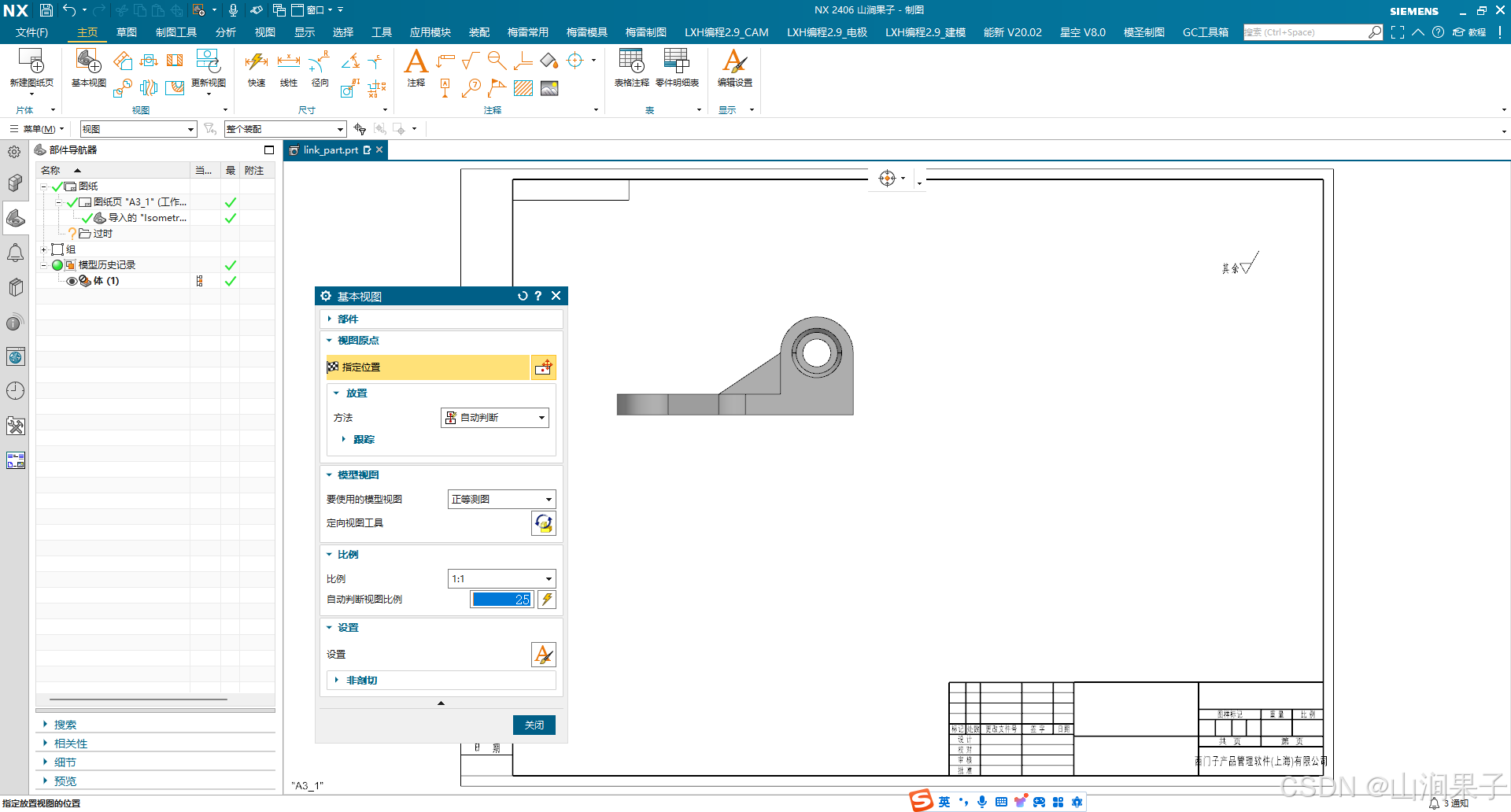

在“基本视图”对话框中展开“模型视图”选项组，从“要使用的模型视图”下拉列表框中选择相应的视图选项，即可生成对应的基本视图。“要使用的模型视图”下拉列表框中提供的视图选项主要包括“俯视图”“前视图”“右视图”“后视图”“仰视图”“左视图”“正等测图”和“正三轴测图”。

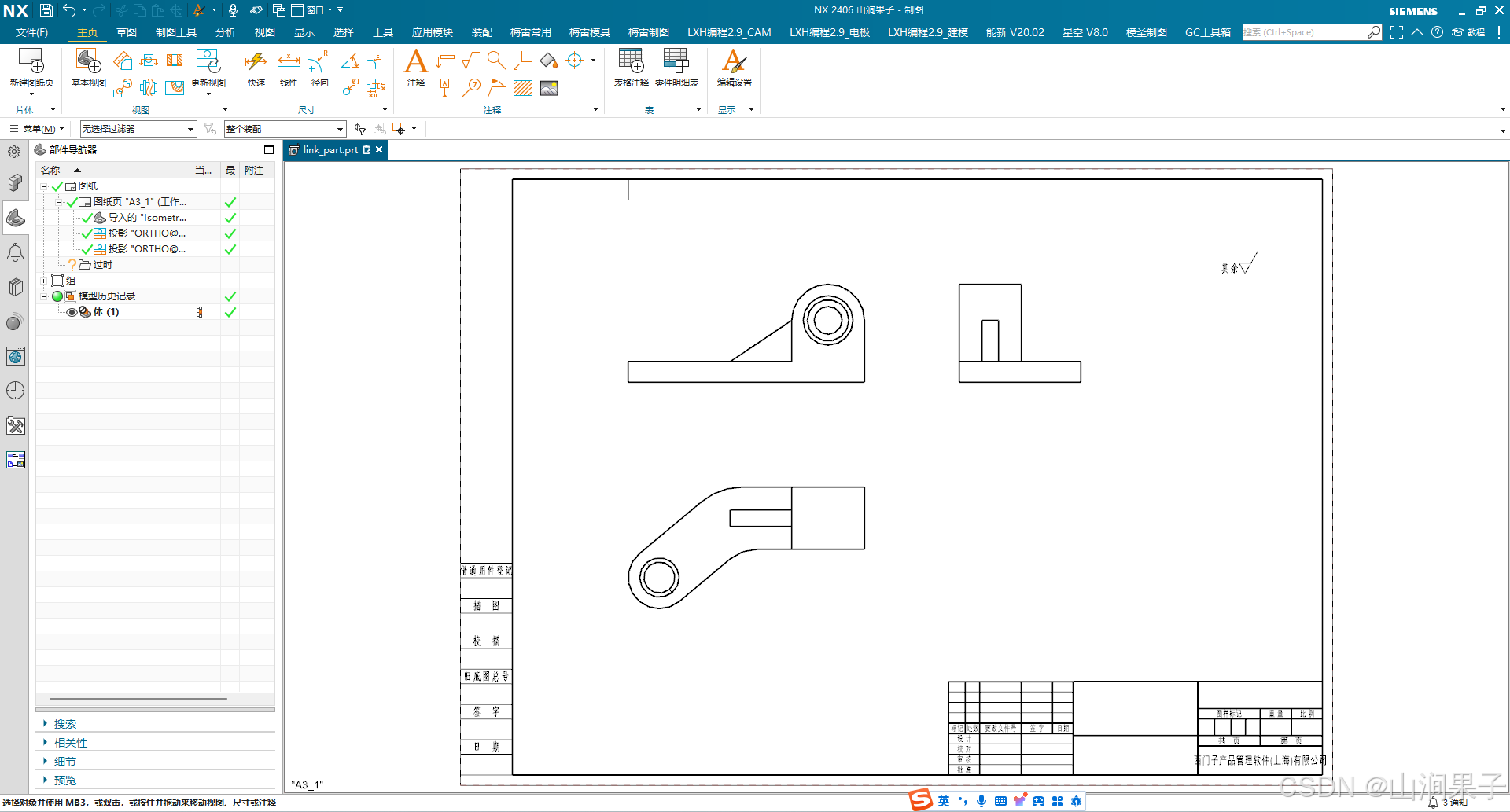

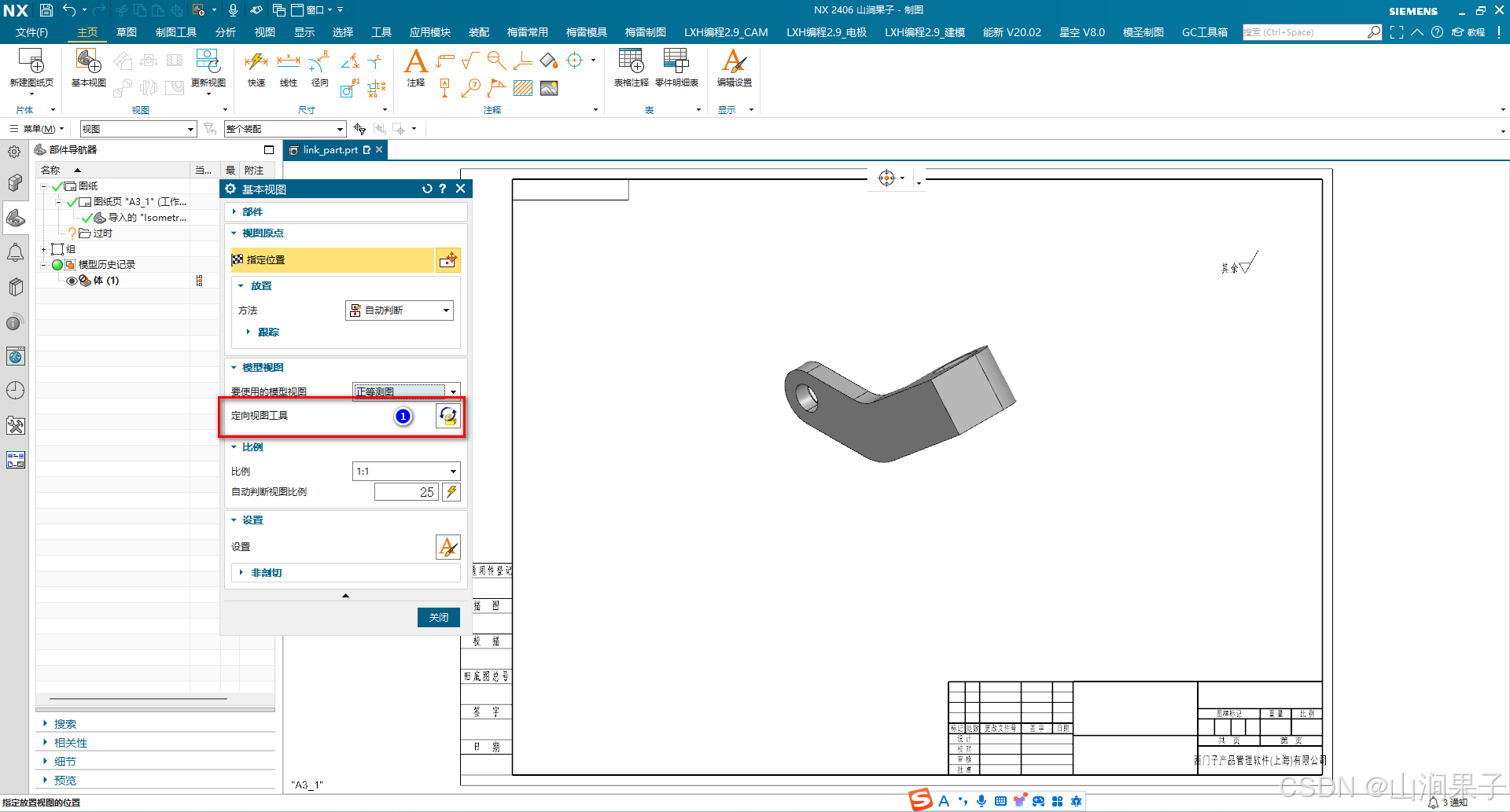

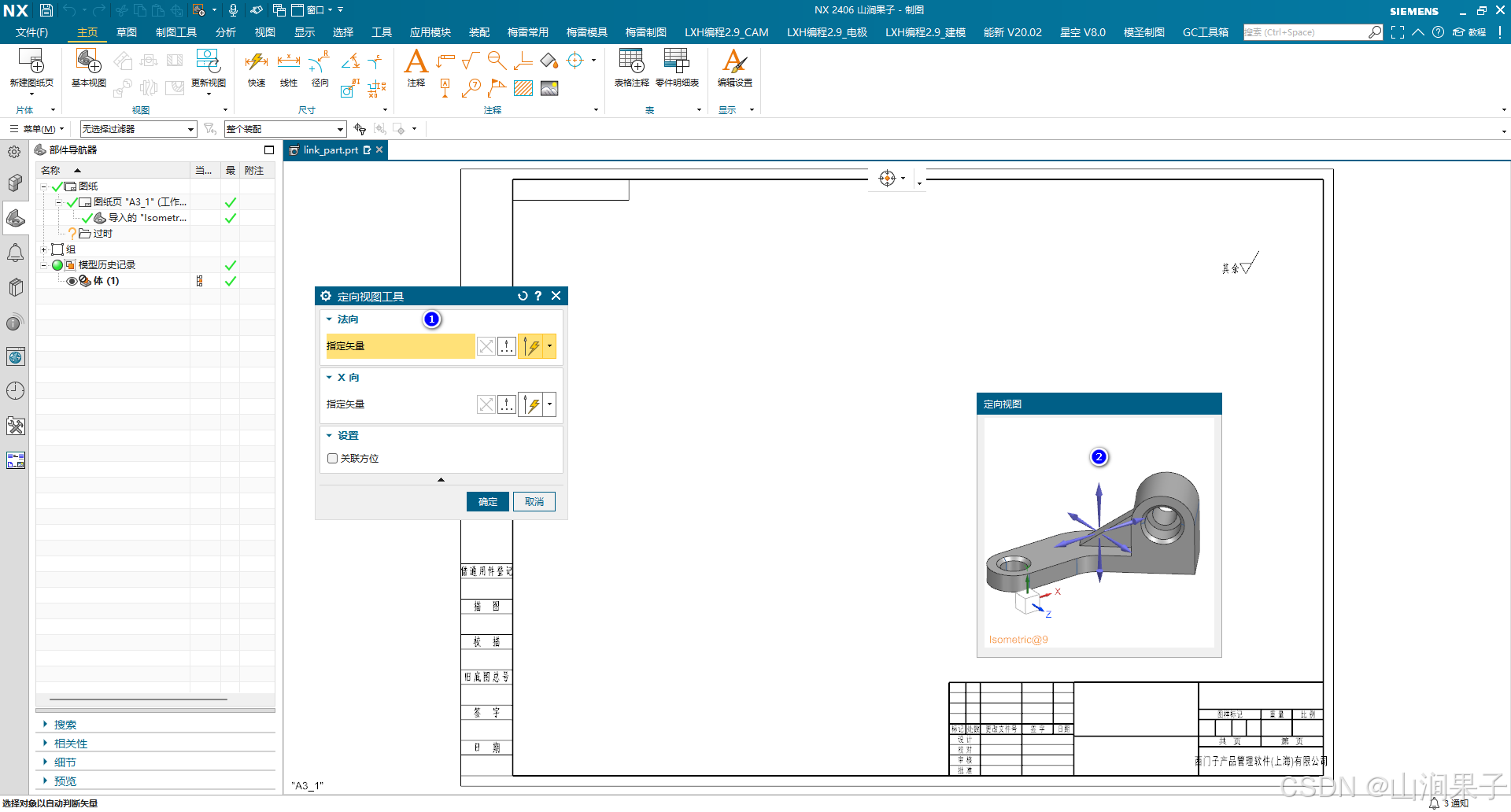

用户可以在“模型视图”选项组中单击“定向视图工具”按钮包，打开下图所示的“定向视图工具”对话框。利用该对话框可定义视图法向、X向等来定向视图，在定向过程中可以在下图所示的“定向视图”窗口选择参照对象及调整视角等。

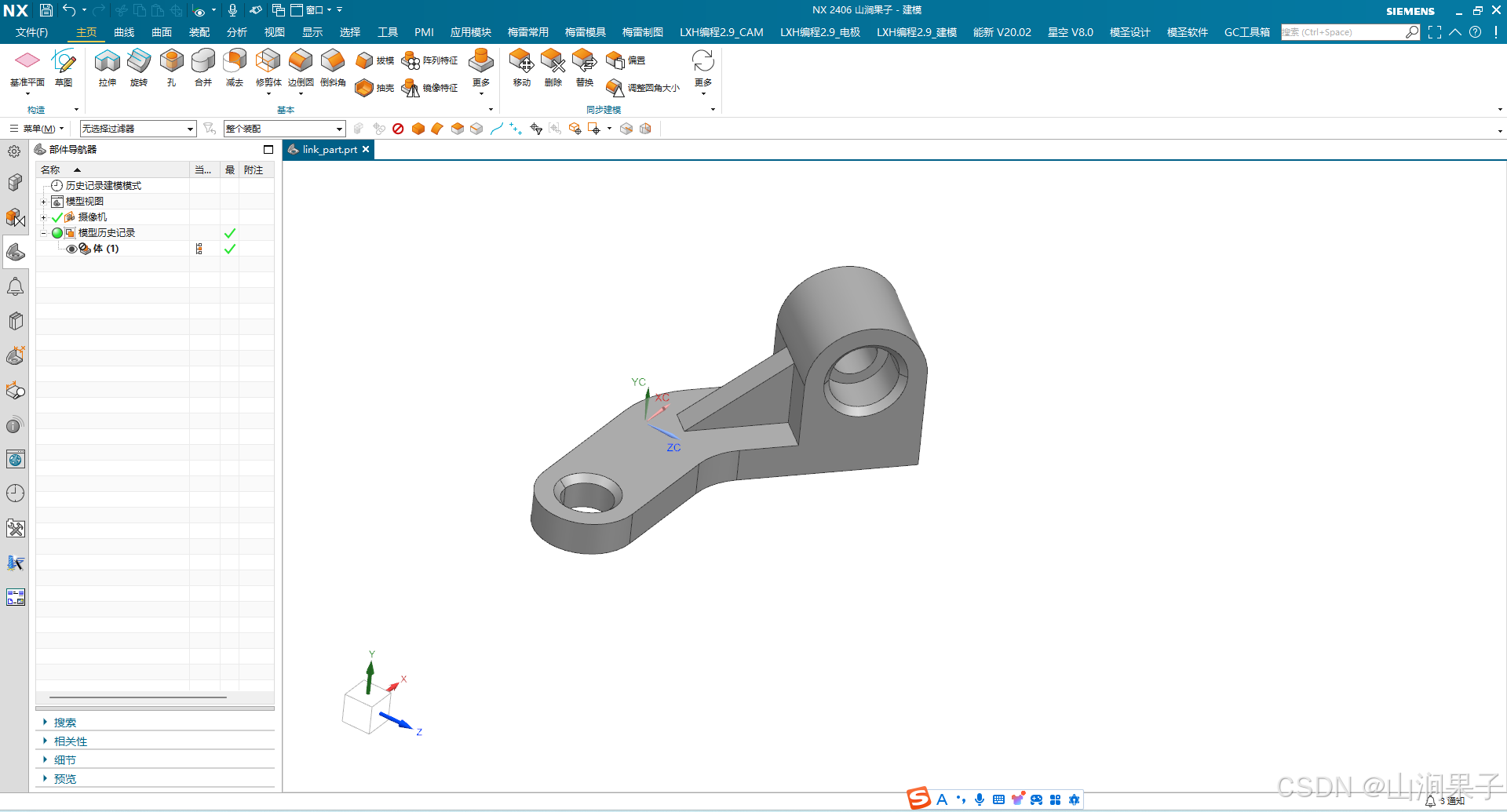

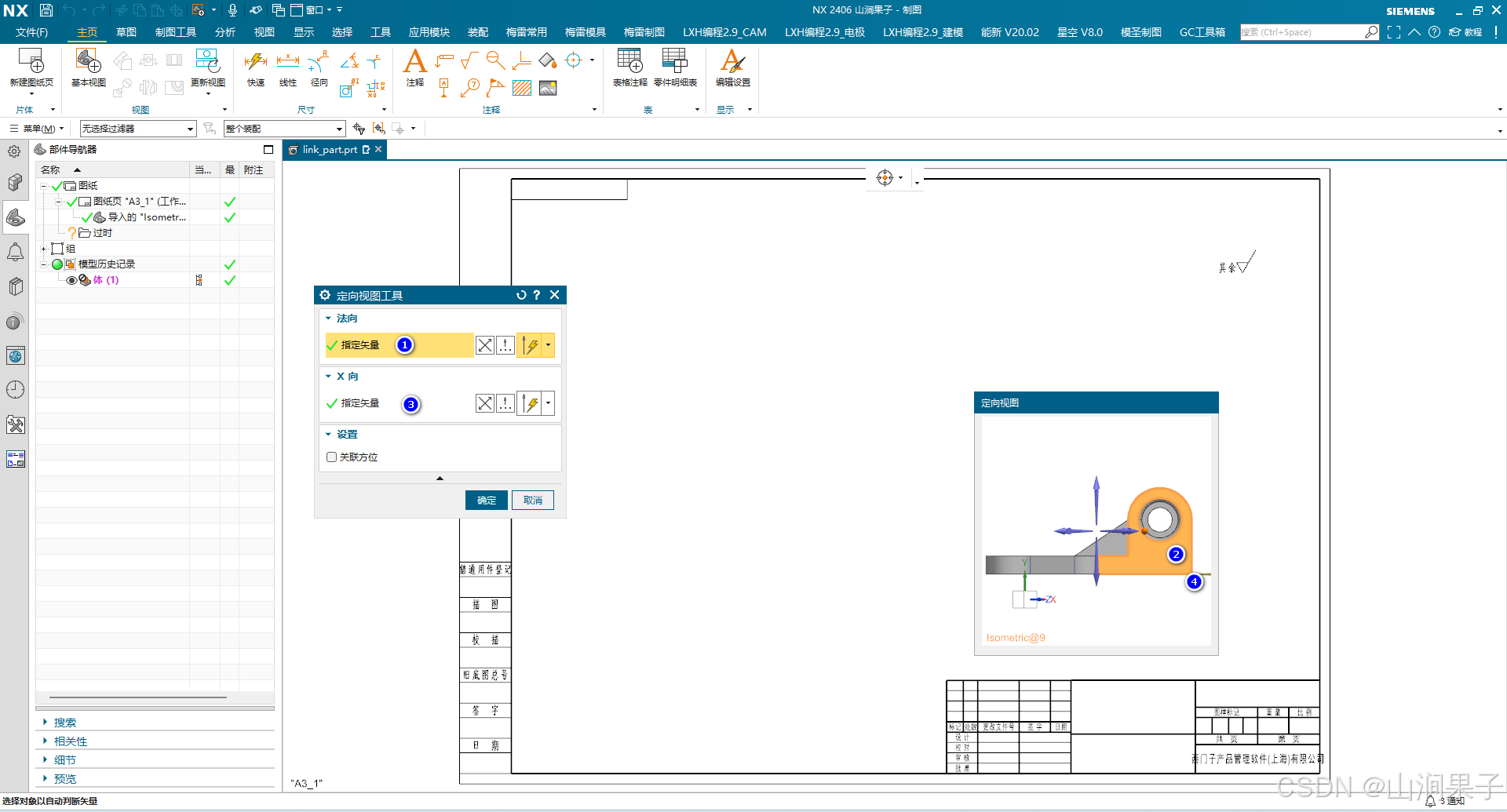

在“定向视图工具”对话框中执行某个操作后，视图的操作效果立即动态地显示在“定向视图”窗口中，以方便用户观察视图方向，调整并获得满意的视图方位。完成定向视图操作后，单击“定向视图工具”对话框中的“确定”按钮。
