操作系统笔记：设备管理

IO设备的基本概念与分类

什么是IO设备

IO设备就是可以将数据输入到计算机，或者可以接收计算机输出数据的外部设备，属于计算机的硬件部件。

unix系统将外部设备抽象为一种特殊的文件，用户可以使用与文件操作相同的方式对外部设备进行操作

按使用特性分类

1. 人机交互外部设备（鼠标、键盘等）：数据传输速度慢
2. 存储设备（移动硬盘、光盘等）：数据传输速度块
3. 网络通信设备（调制解调器等）：速度介于上述两者之间

按传输速率分类

1. 低速设备
2. 中速设备
3. 高速设备

按信息交换的单位分类

1. 块设备（磁盘等）：数据传输的基本单位是“块”，可寻址（随机的读写任一块）
2. 字符设备（鼠标、键盘等）：数据传输的基本单位是字符（不可寻址，常采用中断驱动的方式）

IO控制器

机械部件

用来执行具体的IO操作

电子部件

因为CPU无法直接控制IO设备的机械部件，因此IO设备需要有一个电子部件作为CPU和IO设备机械部件之间的“中介”，用以实现CPU对设备的控制

功能

1. 接收和识别CPU发出的命令（IO设备中有相应的控制寄存器来存放命令和参数）
2. 向CPU报告设备的状态（IO控制器中有相应的状态寄存器，用以记录IO设备的当前状态）
3. 数据交换（IO控制器中设置相应的数据寄存器。输出时，数据寄存器用以暂存CPU发来的数据，之后再由控制器传送设备。输入时，数据寄存器用于暂存设备发来的数据，之后CPU从数据寄存器中取走数据）
4. 地址识别（类似于内存的地址，为了区别设备控制器中的各个寄存器，需要给各个寄存器设置一个特定的“地址”。IO控制器通过CPU提供的“地址”来判断CPU要读写的是哪个寄存器）

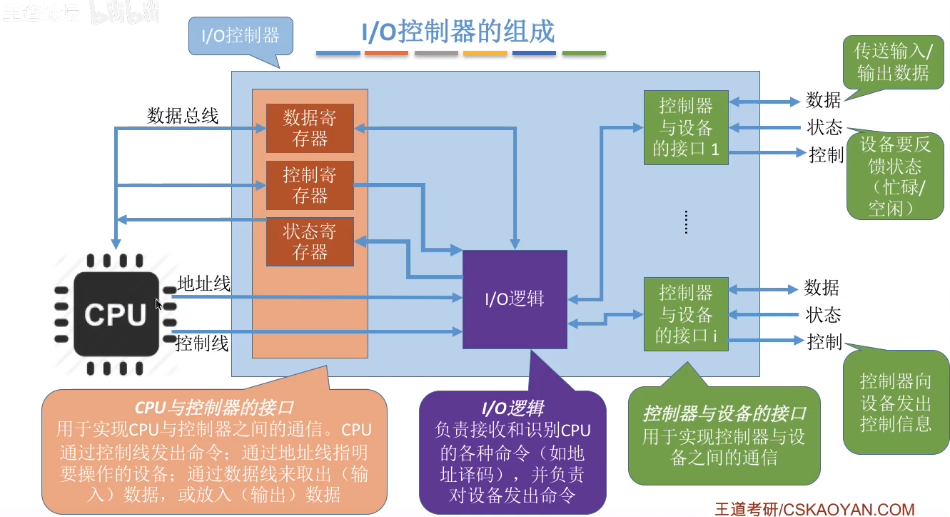

组成

CPU与控制器的接口

用于实现CPU与控制器之间的通信。CPU通过控制线发出命令；通过地址线指明要操作的设备；通过数据线来取出（输入）数据，或放入（输出）数据

IO逻辑

负责接收和识别CPU的各种命令（如地址译码），并且负责对设备发出命令

控制器与设备的接口

用于实现控制器与设备之间的通信

IO控制方式

	程序直接控制方式	中断驱动方式	DMA方式	通道控制方式
CPU干预的频率	很频繁。IO操作开始之前、完成之后需要CPU介入，并且在等待IO完成的过程中CPU需要不断的轮询检查	每次IO操作开始之前、完成之后需要CPU介入	仅在传送一个或者多个数据块的开始、结束时，才需要CPU的干预	极低，通道会根据CPU的指示执行相应的通道程序，只有一组数据块的读写完成后才需要发出中断信号，请求CPU干预
数据传送的单位	每次读写一个字	每次读写一个字	每次读写一个或多个块（每次读写的只能是连续的多个块，且这些块读入内存后在内存中也必须是连续的）	每次读写一组数据块
数据的流向	读操作：IO设备->CPU->内存 写操作：内存->CPU->IO设备	读操作：IO设备->CPU->内存 写操作：内存->CPU->IO设备	读操作：IO设备->内存 写操作：内存->IO设备	在通道的控制下进行 读操作：IO设备->内存 写操作：内存->IO设备
优点	实现简单。在读写指令之后，加上实现循环检查的一系列指令即可	CPU不再需要不停的轮询，CPU利用率得到提升	数据传输以“块”为单位，CPU介入频率进一步降低。数据的传输不再需要经过CPU再写入内存，数据传输效率进一步增加。CPU与IO设备的并行性得到提升	CPU、通道、IO设备可并行工作，资源利用率很高
缺点	CPU与IO设备只能串行工作，CPU需要一直轮询检查，长期处于“忙等”状态，CPU利用率低	每个字在IO设备与内存之间的传输都需要经过CPU。频繁的中断处理会消耗较多的CPU时间	CPU每发出一条IO指令，只能读写一个或者多个连续的数据块	实现复杂，需要专门的通道硬件支持

程序直接控制方式

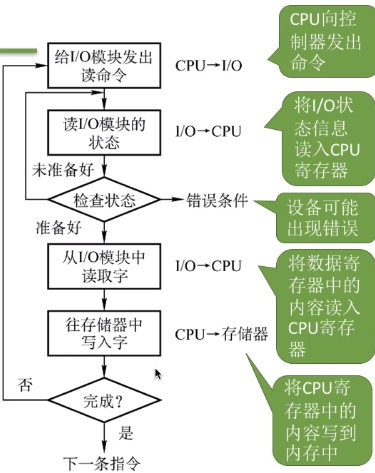

完成一次读写操作的流程

关键：轮询（循环访问状态寄存器）

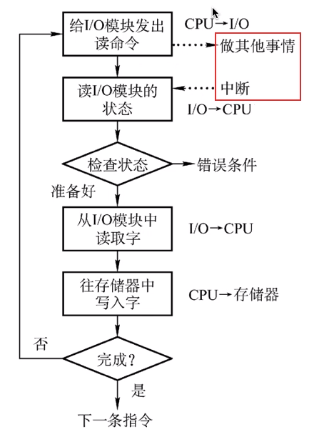

中断驱动方式

中断机制：由于IO设备速度很慢，因此在CPU发出读写命令后，可将等待IO的进程阻塞，先切换到别的进程执行。当IO完成后，控制器会向CPU发出一个中断信号，CPU检测到中断信号后，会保存当前进程的运行环境信息，转去执行中断处理程序处理该中断。处理中断的过程中，CPU从IO控制器读一个字的数据传送到CPU寄存器，再写入主存，接着CPU恢复等待IO的进程的运行环境，然后继续执行

1. CPU会在每个指令周期的末尾检查中断
2. 中断处理过程中需要保存、恢复进程的运行环境

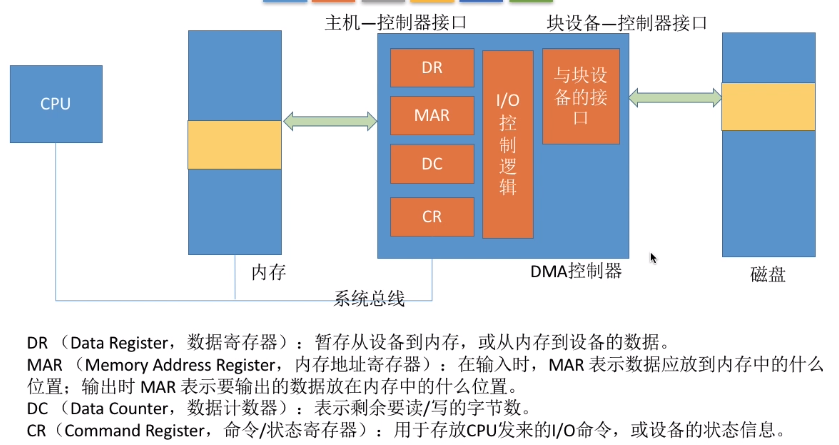

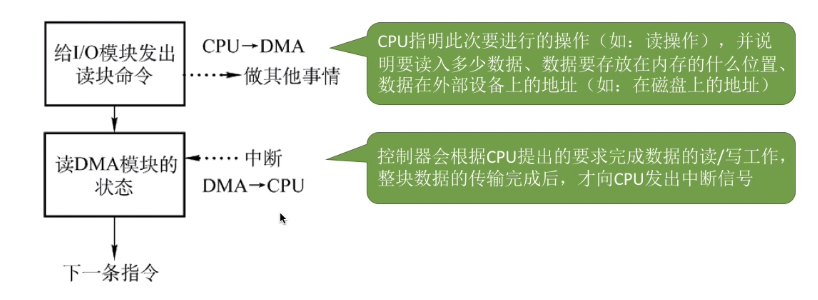

DMA方式

Direct Memory Access ，直接存储器存取，主要用于块设备的IO控制

DMA控制器本质上也是一个IO控制器，本质上也是每次读取一个字并且放到DR中暂存

1. 数据传送单位是“块”，不再是一个字一个字的传送

2. 数据的流向是从设备直接放入内存，或者从内存直接到设备。不再需要CPU作为中转站

3. 仅在传送一个或多个数据块的开始和结束时，才需要CPU干预

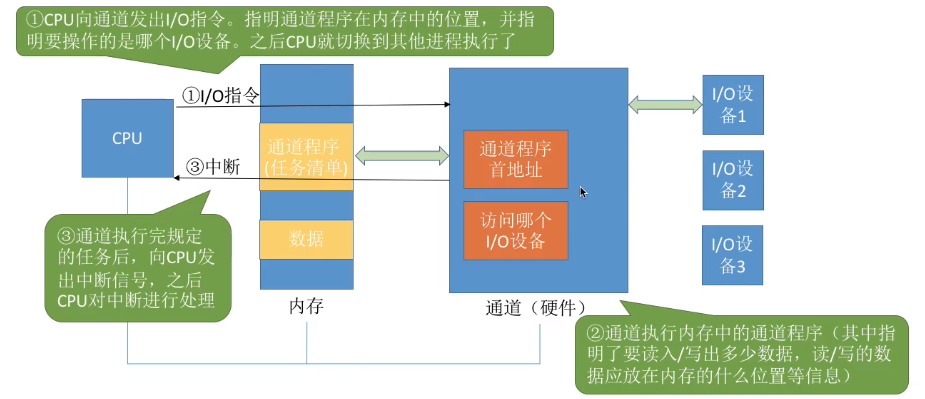

通道控制方式

通道：一种硬件，可以理解为“猴版CPU”（执行的指令很单一；通道程序是放在主机内存的，与CPU共享内存）。CPU可以识别并执行一系列的通道指令

IO软件层次结构

用户层软件

本质上就是库函数，实现了与用户交互的接口

设备独立性软件

又称设备无关性软件，与设备的硬件特性无关的功能几乎都在这一层实现

主要实现功能：

1. 向上层提供统一的调用接口
2. 设备的保护
3. 差错处理
4. 设备的分配与回收
5. 数据缓冲区管理
6. 建立逻辑设备名到物理设备名的映射关系：根据设备类型选择调用相应的驱动程序。一般通过“逻辑设备表（LUT，logical unit table）”来确定逻辑设备对应的物理设备，并且找到该设备对应的设备驱动程序

设备驱动程序

主要负责对硬件设备的具体控制，将上层发出的一系列命令，转化成特定设备“能听得懂”的一系列操作，包括设置设备寄存器、检查设备状态等

驱动程序一般会以一个独立进程的方式存在

中断处理程序

当IO任务完成时，IO控制器会发送一个中断信号，系统会根据中断信号类型找到相应的中断处理程序并执行

硬件

执行IO操作，由机械部件、电子部件组成

假脱机技术

又称SPOOLing技术，用软件的方式模拟脱机技术

脱机技术

在外围控制机的控制下，慢速输入设备的数据先被输入到更快速的磁带上。之后主机可以从更快速的磁带上读入数据，从而缓解了速度矛盾

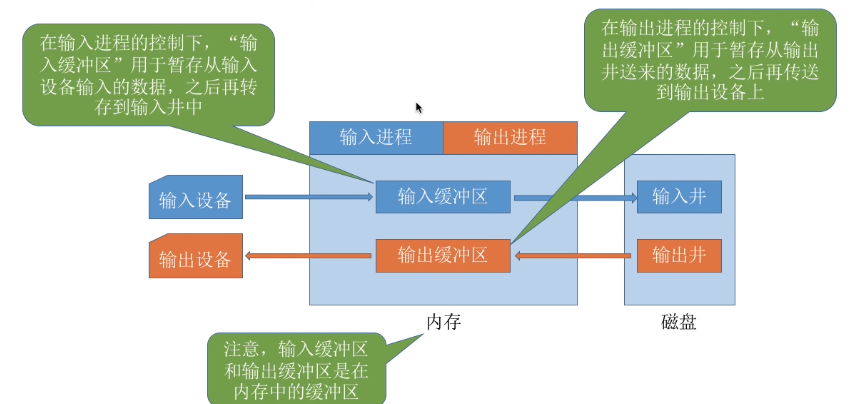

输入井输出井

设备的分配与回收

分配时考虑因素

1. 固有属性：独占设备、共享设备、虚拟设备

2. 设备分配算法：先来先服务、短任务优先等

3. 设备分配中的安全性

   1）安全分配方式：

   ​ 为进程分配一个设备后就将进程阻塞，本次IO完成后才将进程唤醒

   ​ 优点：破坏了“请求和保持”条件，不会出现死锁

   ​ 缺点：对一个进程来说，CPU和IO设备只能串行工作

   2）不安全分配方式：

   ​ 进程发出IO请求后，系统为其分配IO设备，进程可继续执行，之后还可以发出新的IO请求，只有当某个请求得不到满足时才将进程阻塞

   ​ 优点：效率高，进程的计算任务和IO任务可以并行处理，使进程迅速推进

   ​ 缺点：有可能发生死锁

静态分配和动态分配

静态分配：进程运行前为其分配全部所需资源，运行结束后归还资源

动态分配：进程运行过程中动态申请设备资源

设备分配管理中的数据结构

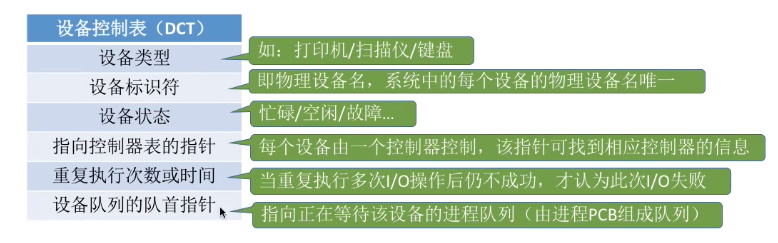

设备控制表（DCT）：系统为每个设备配置一张DCT，用于记录设备情况

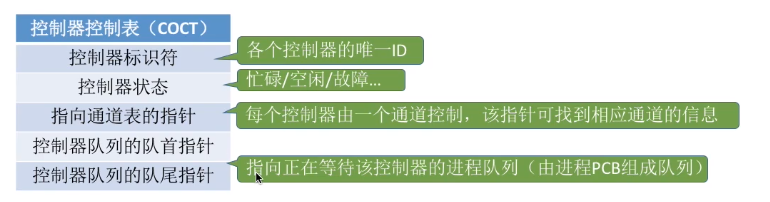

控制器控制表（COCT）：每个设备控制器都会对应一张COCT。操作系统根据COCT的信息对控制器进行操作和管理

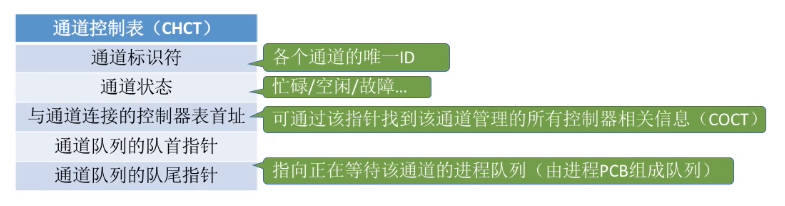

通道控制表（CHCT）：每个通道都会对应一张CHCT。操作系统根据CHCT的信息对通道进行操作和管理

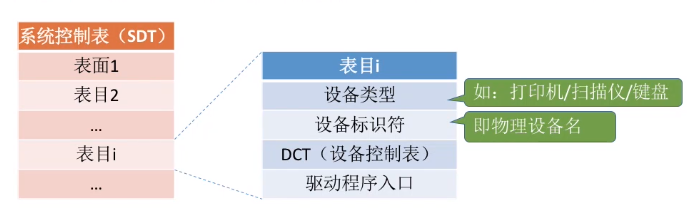

系统设备表（SDT）：记录了系统中全部设备的情况，每个设备对应一个表目

缓冲区管理

缓冲区

缓冲区是一个储存区域，可以由专门的硬件寄存器组成，也可以利用内存作为缓冲区

note：当缓冲区数据非空时，不能往缓冲区冲入数据，只能从缓冲区把数据传出；当缓冲区为空时，可以往缓冲区冲入数据，但必须把缓冲区充满以后，才能从缓冲区把数据传出

作用

1. 缓和CPU与IO设备之间速度不匹配的矛盾
2. 减少对CPU的中断频率，放宽对CPU中断相应时间的限制
3. 解决数据粒度不匹配的问题
4. 提高CPU与IO设备之间的并行性

单缓冲

操作系统会在主存中为用户进程分配一个缓冲区（通常一个缓冲区大小就是一个块）

双缓冲

操作系统在主存中分配两个缓冲区

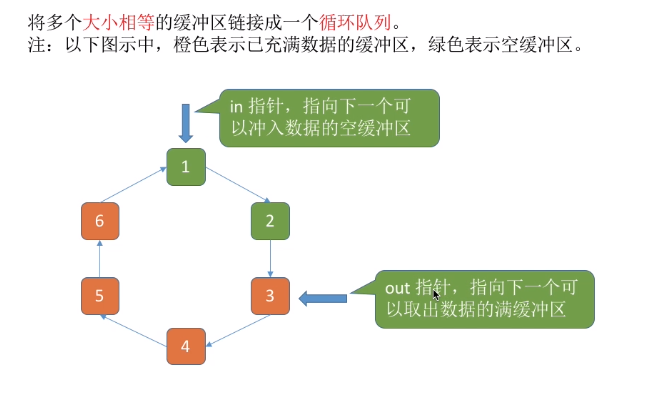

循环缓冲区

缓冲池
