PLC学习2

CML 指令

三菱FX系列PLC中CML是反转传送指令，将寄存器中的数据按照位取反，然后传送到另一个寄存器中，例如CML D0 D1就是将数据寄存器D0中的每一个位都取反，然后保存到数据寄存器D1中，如果D0=H1111，也就是0001 0001 0001 0001B，取反后就是1110 1110 1110 1110B，就是HEEEE，因此执行完CML指令后，D1就等于HEEEE。

BMOV 指令

BMOV：批量传送
BMOV D0 D10 K3
把以D0为始的往后共3个存储器传输给以D10为始的往后三个存储器，即D0
——D10，D1——D11，D2——D12
不可以用DBMOV，不支持双字，比如，D0=100000，如要把D0传输给D2，可以将K1改成K2，即BMOV D0 D2 K2。

三菱PLC中常用的特殊继电器：

    M8000        上电一直ON标志

    M8002        上电导通一次

    M8004        PLC出错

    M8005        PLC备用电池电量低标志

    M8011        10ms时钟脉冲

    M8012        100ms时钟脉冲

    M8013        1s时钟脉冲

    M8014        1min时钟脉冲

    M8034        禁止所有输出（停止所有Y的输出）

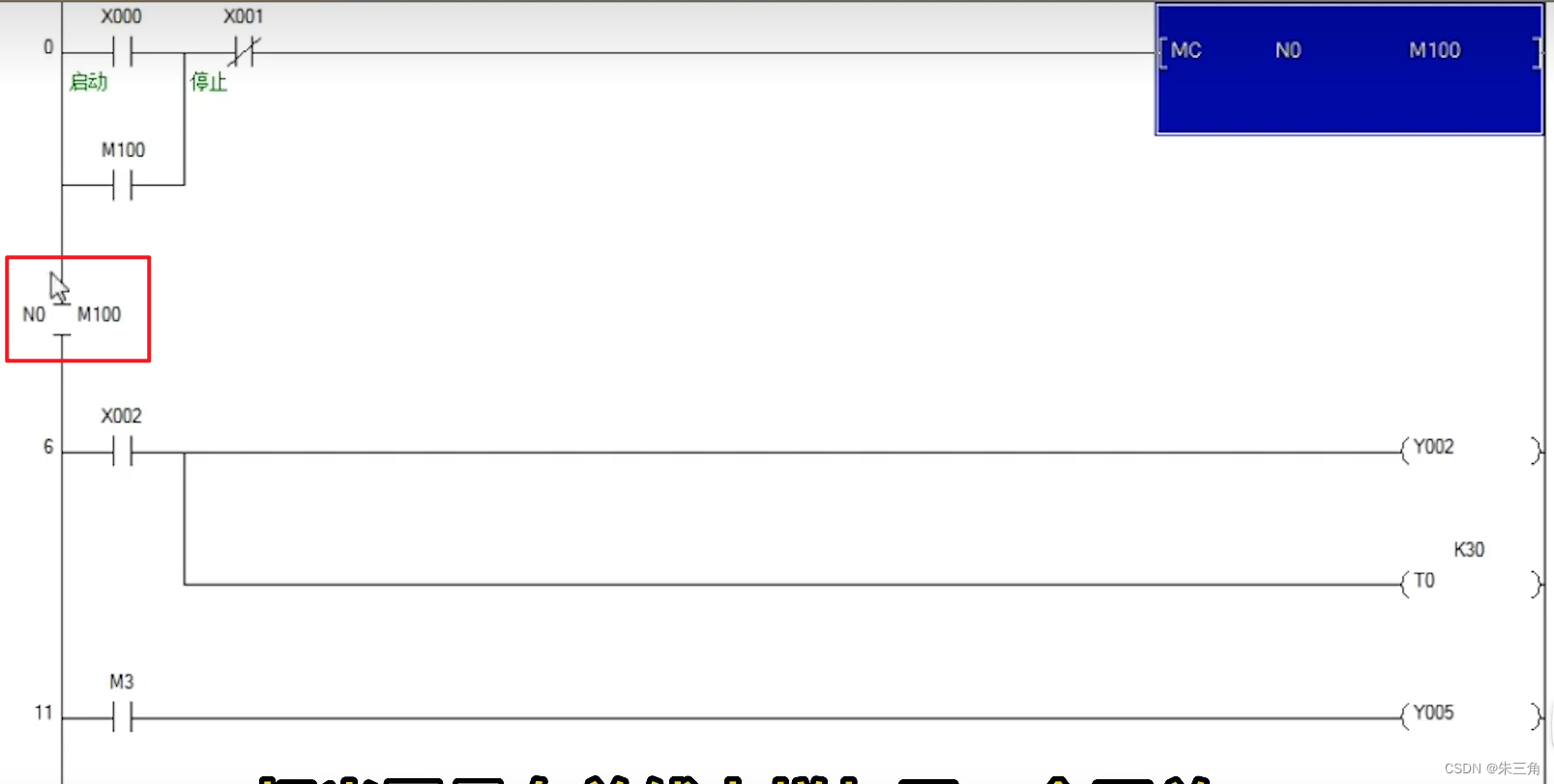

MC 指令

把主线切断

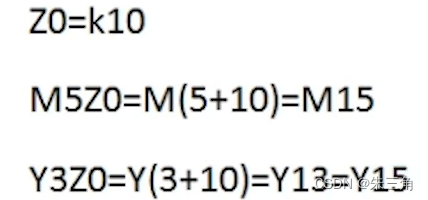

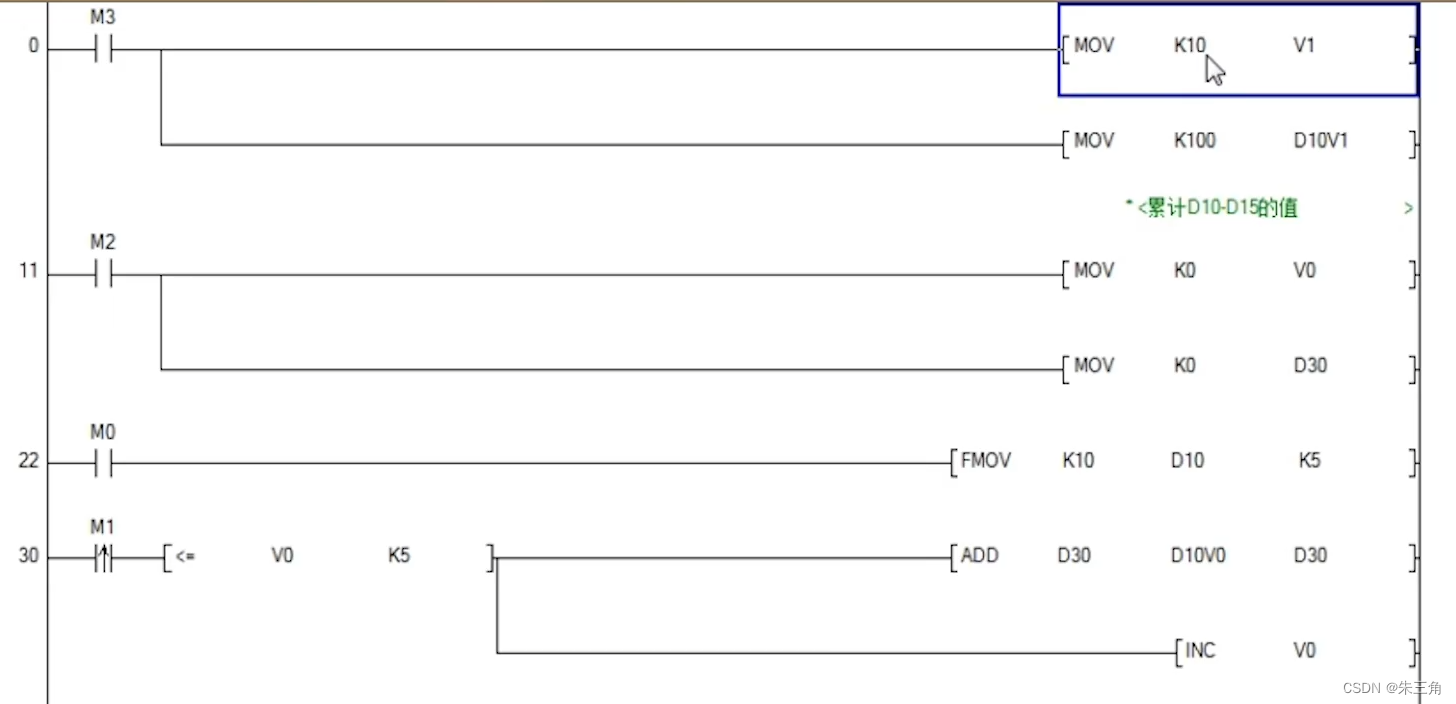

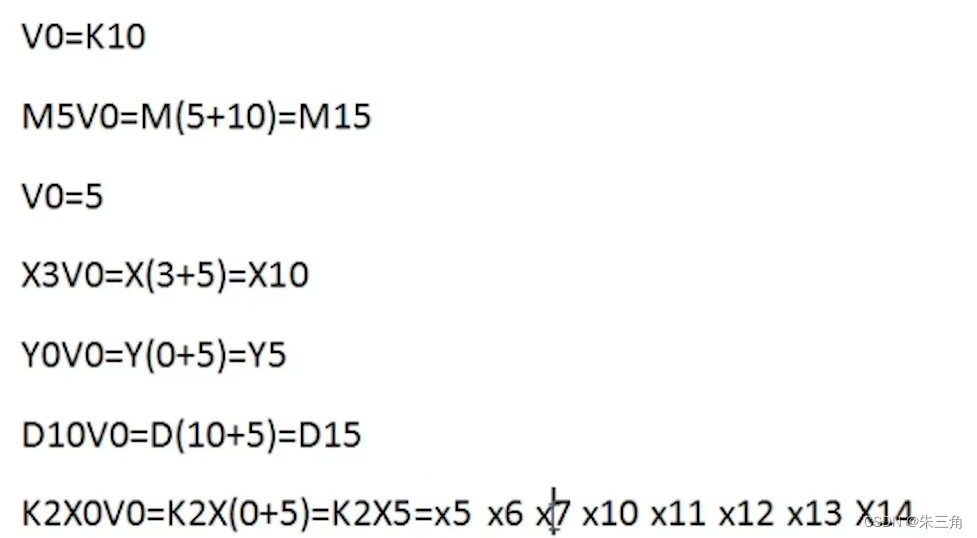

变址寄存器V与Z

Z 和 Y两个是一样的

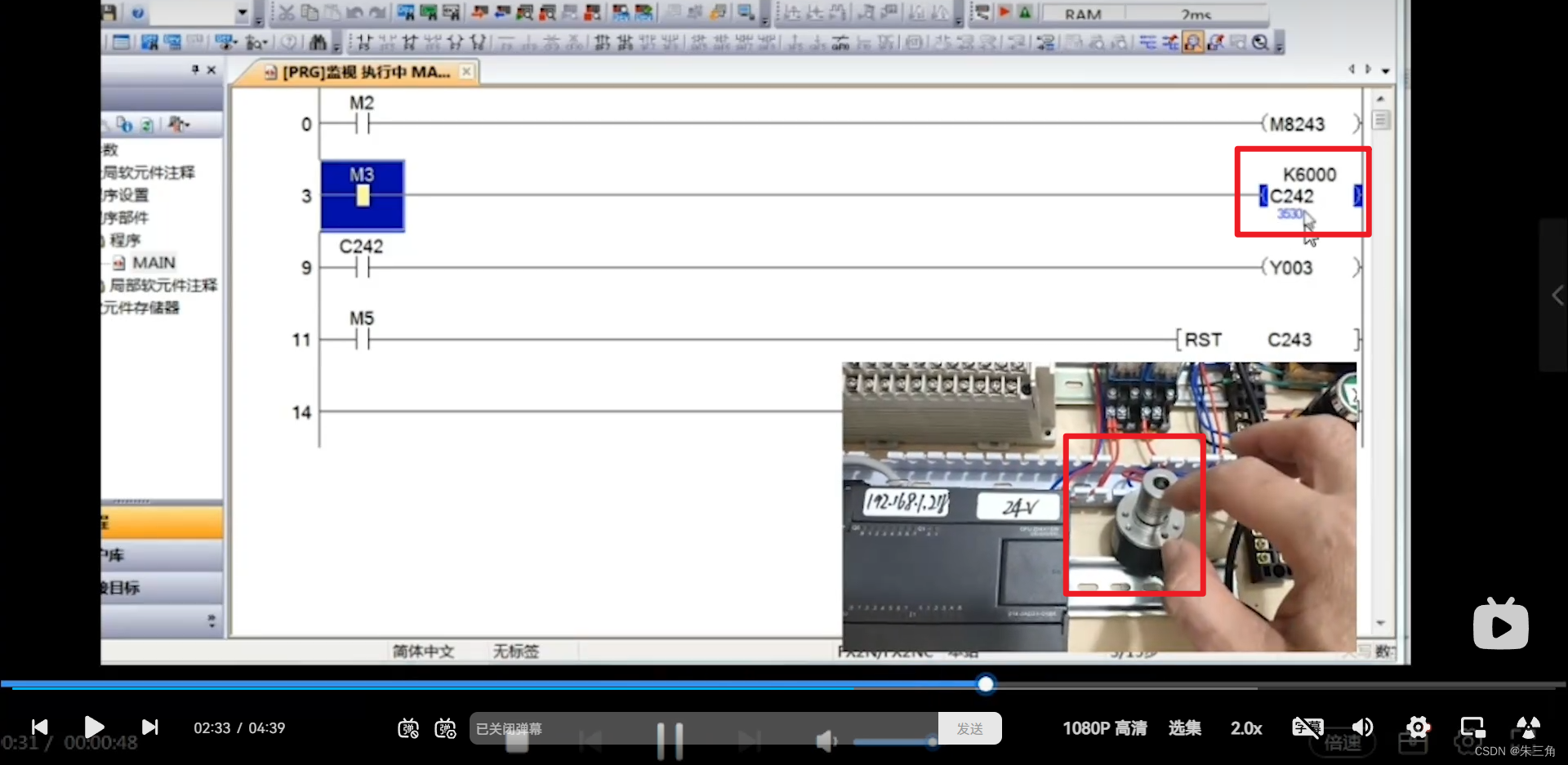

高速计数器 和 编码器一起使用
