CP 443 343更换及手动分配IP方法

CP更换方法
一、 CP443损坏更换步骤
1、查看机架上CP体型号和固件版本，硬件组态CP型号和固件版本号。（型号 443-1EX20-0XE0固件版本V2.0）
2、需要将PLC整体下电、确保电池有电，下电后程序不会丢失，将新的同型号CP 443-1EX20-0XE0固件版本V2.0 整体换上，直接上电即可，CP的IP会自动分配。
3、如果同型号没有固件版本一致的，比如同版本固件版本是V2.1的也可以直接更换使用。（型号 443-1EX20-0XE0固件版本V2.0、V2.1向上向下互兼容，其他版本为未测试，如果不兼容需要重新配置硬件）
4、如果在更换过程PLC下面不甚将程序丢失，换完CP后需要手动分配IP地址

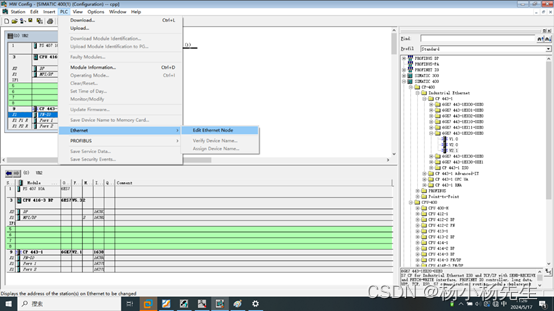

①在HW内编辑以太网节点，选择PLC→Ethernet→Edit Ethernet Node

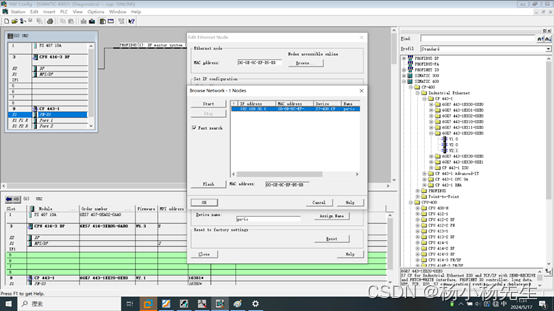

②通过扫描Cp mac地址找到CP对应设备
在这里插入图片描述

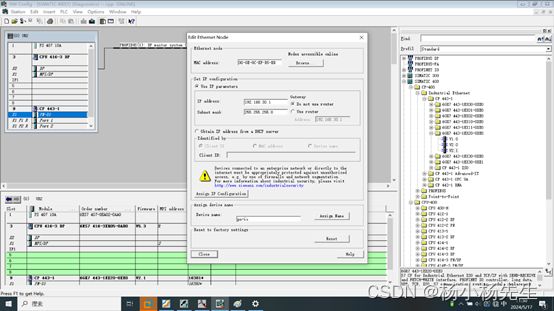

③点击扫描出的CP进行重新分配地址,修改完IP后，点击Assign IP configuration确认分配。

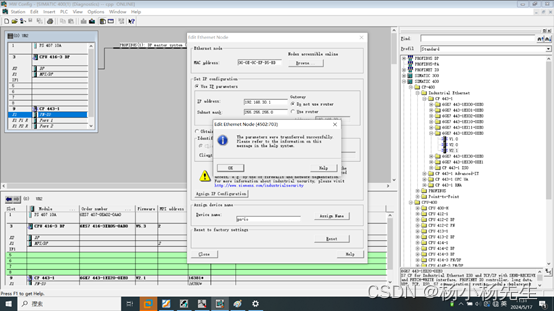

④提示分配成功

二、 CP343损坏更换步骤
1、CP343固件版本是向下兼容的，如果配置固件是2.0的，更换固件3.1的CP 343通讯模块可以直接使用，如果配置的固件是3.1的，更换固件2.0的 cp343网卡是不通的，需要重新配置硬件组态到2.0，才能正常通讯。
