plt文件可以使用gnuplot.exe打开，该软件是开源软件可随意在开源网站下载并运行。

使用记事本编写

plot sin(x)

并保存为“测试.plt”

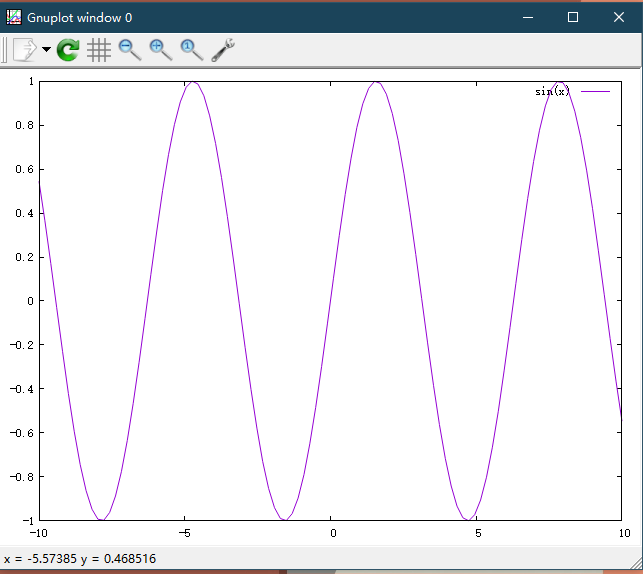

使用gunplot打开如下图，若需要保存点击export即可。

如果有批量保存这类plt文件，可以使用记事本打开.pll文件在末尾添加：

set term pngcairo lw 2 font "AR PL UKai CN,14"
set output "precipitation.png" # 保存的文件名
replot
set output
set term wxt
exit # 如果需要退出则使用，否则 "#exit"屏蔽即可

此时，测试.plt 文件如下，并保存：

plot sin(x)
set term pngcairo lw 2 font "AR PL UKai CN,14"
set output "precipitation.png"
replot
set output
set term wxt
exit

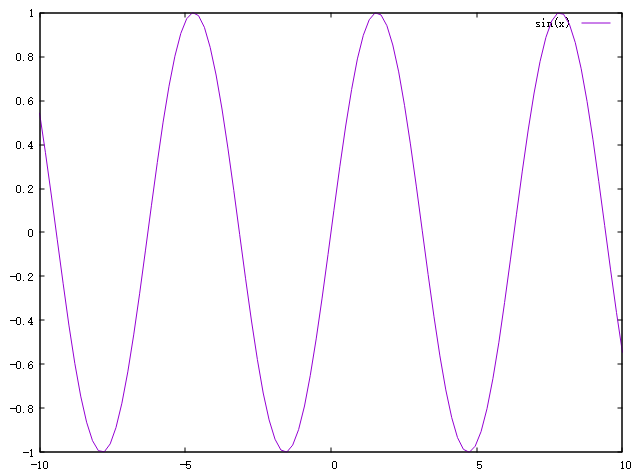

再次使用gnuplot打开 “测试.plt”界面一闪而过后，在当前文件夹里出现名为“precipitation.png”的图片。

若有批量保存 “.plt”文件的需求，可以使用通用脚本语言如python，在文件末尾追加行内容，然后通过命令调用gnuplot程序，即可实现批量保存plt为png图片内容。
