引言

  本篇博客继续带大家写一篇高水平的工程类英文研究论文，内容整理自 B站知名up主 DR_CAN 的视频，作为博主的学习笔记，分享给大家共同学习。

  本节关注文章的论文中的图和表。

  有很多的读者，包括审稿人在内，在拿到文章以后都会 第一时间浏览 这部分内容。然后就会对这一个文章有一个初步的判断，这 第一眼的印象 非常重要，所以说对待这部分内容大家一定要重视。

  在本篇博客中，给大家介绍一下图和表中容易忽视出错的地方。希望大家看到这篇博客后，可以对照自己文章中的图表，如果可以发现一些错误并改过来，那你就赚到了。

  我们的目标就是在审稿人指出来问题之前把它解决掉！

一、作者指南

  首先，在制图制表前应该去参考杂志的要求，一般来说在 作者指南(Author’s Guideline) 里面会给出来，有的杂志会有模板，可以下载下来看看。

主要的就是标题和序号的规范：

  • 一般图用阿拉伯数字，表格用罗马数字
  • 图的标题在图片的下面，表格的标题在表格的上面

对于图片来说，还要看清楚是使用全拼的 Figure 还是用缩写的 Fig. ，表格一般用 Table。

二、图表必须在文中提到

  所有的图表必须要在文中提到，一些文章，没头没脑地扔一个图在里面，或者一个表格在里面，然后全文都没有提起过。这个问题大多会发生在引言的部分，比如一些概念图、照片等。

  要记住 我们写的是学术论文、科学论文，不是网络文章。

  现在有很多的网络小编写的内容就是放一个毫无相关的图在那边，也不解释这个图和内容有什么关系，包括一些视频也是封面的图片，根本就没有在视频中出现过，这种现象一定要在学术论文中避免。

三、引用图表的标号

  在文中提到图表的时候一定要去引用图表的标号，比如写成这样：

According to Fig.5，XXX
Table Ⅲ indicates that XXX

  不要写成这样：

The above figure XXX
Refer to the table on the left

  注意要要引用标号。

  再有就是要去检查一下用的是缩写的 Fig. 5，还是用的全拼 Figure 5，要和图表保持一致。

四、图文一致性

  图文一致性是非常重要的一点，图表中的表达方式要和论文中一致，有很多同学忽略了这一点，尤其是在一些单位和符号上面。如果文章中出现的是斜体

【SCI论文写作】工程类论文写作（五）图和表_笔记 来表达功率，小写的 【SCI论文写作】工程类论文写作（五）图和表_原始数据_02，大写的 【SCI论文写作】工程类论文写作（五）图和表_笔记_03 都是斜体，那么在图表中也要出现这样的 【SCI论文写作】工程类论文写作（五）图和表_笔记 ，而不能出现 【SCI论文写作】工程类论文写作（五）图和表_笔记_05，或者是 【SCI论文写作】工程类论文写作（五）图和表_图例_06。

五、标题清晰、准确、完整

  很多读者读文章会直接看图表，这就要求图表必须做到不言自明，不要担心标题过长，一定要力求解释清楚。

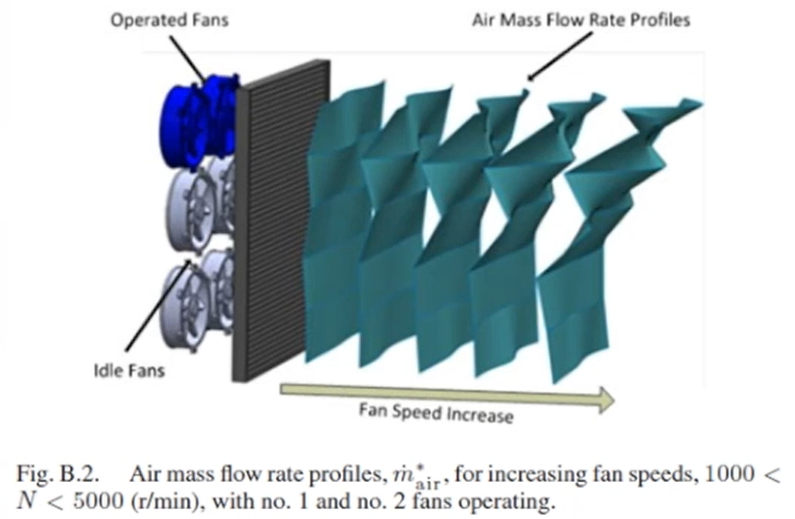

  比如这张图：

【SCI论文写作】工程类论文写作（五）图和表_笔记_07

  注意这张图的标题，不要把它简单写成 空气流速分布图(Air flow rate profiles)，要写完整，写清楚。

  图是这样，表格也是这样。

六、用颜色和图例区分

  如果一幅图的数据过多，就要使用颜色和图例来进行区分，这两个要同时存在，因为要考虑黑白打印出来的结果。

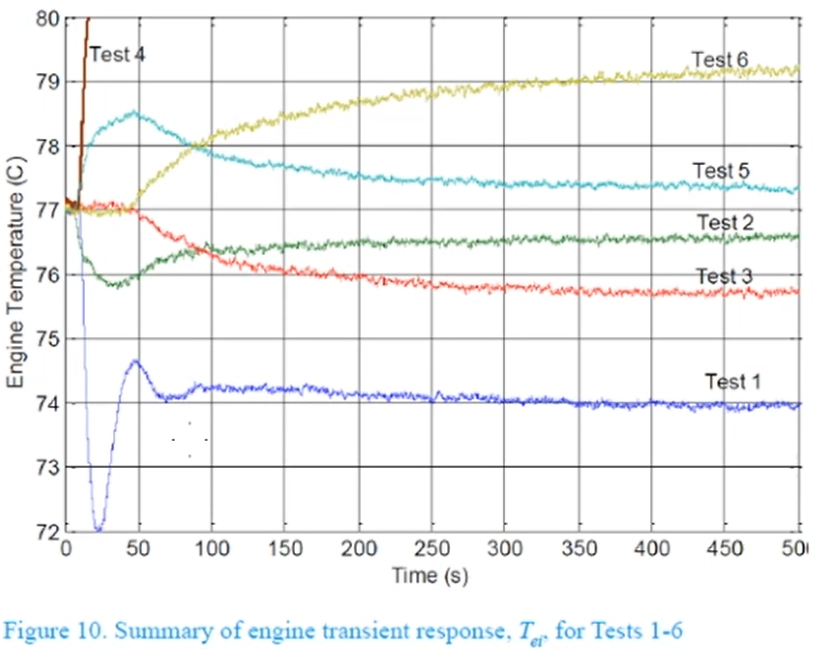

  比如下面这张图：

【SCI论文写作】工程类论文写作（五）图和表_经验分享_08

  这张图用颜社区分了，同时也给每条线加了图例。注意要避免有过多的数据在一个图中显示，会比较杂乱，需要自己来把握。

  图片清晰可读是目标，不要试图用混乱的表达去隐藏一些不好的结果。我们的目标是分享我们的研究成果，而且看上去不那么好的结果，反而是值得讨论的部分。

七、使用副标题

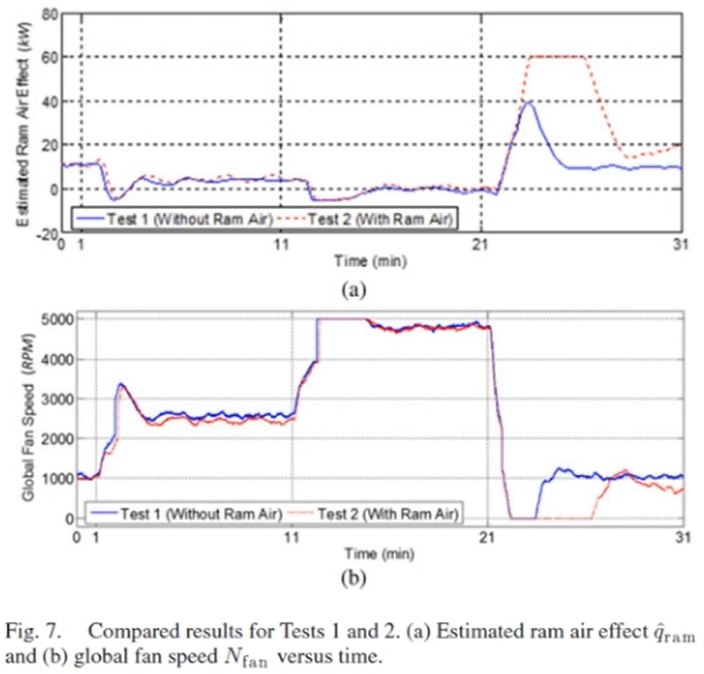

  有时需要把几幅图放在一起，尤其是在做对比时。这时需要每张图下面有副标题，每个副标题的小标号一般用小写英文字母加括号表示，就像下面这张图：

【SCI论文写作】工程类论文写作（五）图和表_笔记_09

  这两幅图分别有小标号，而且在标题中有所解释，同时也有不同的颜色和图例。

八、杜绝一图多投

  要避免一图多投，即使是同一个作者，同一个研究，每一幅图在投不同的杂志的时候也要进行简单修改。如果一定要用一样的图，那必须要加引用，因为不同的杂志版权要求是不一样的，不要给未来的自己找麻烦。

九、保留原始数据

  最后，一定要保留原始数据，即使不写在论文中也要保留好，因为不知道审稿人会提出什么样的问题。

十、总结

  上面一些就是在做图做表示需要注意的地方，希望大家可以从中得到一些启发。

  本篇博客的内容就写到这里，欢迎大家留言讨论！
