OrangePi Kunpeng Pro 开箱测评之一步到喂

前情提要：大家好，我是Samle。有幸接到 CSDN 发来的测评邀请，下面针对 OrangePi Kunpeng Pro 开发板进行一些实践操作，让大家能更好的上手这块板子。

以下内容来自 官方说明

• OrangePi Kunpeng Pro采用4核64位处理器+AI处理器，集成图形处理器，支持8TOPS AI算力，拥有8GB/16GB LPDDR4X，可以外接32GB/64GB/128GB/256GB eMMC模块，支持双4K高清输出。

• OrangePi Kunpeng Pro引用了相当丰富的接口，包括两个HDMI输出、GPIO接口、Type-C电源接口、支持SATA/NVMe SSD 2280的M.2插槽、TF插槽、千兆网口、两个USB3.0、一个USB Type-C 3.0、一个Micro USB（串口打印调试功能）、两个MIPI摄像头、一个MIPI屏等，预留电池接口等。

• OrangePi Kunpeng Pro支持openEuler操作系统，满足大多数AI算法原型验证、推理应用开发的需求，同时可以为各种应用场景提供更高效的算力，如云计算、大数据、分布式存储、高性能计算等。

---

接下来我将从外观、环境搭建、相关服务部署等多个方面进行介绍，下面就让我们进入正题：

一、开箱

1.1 外观展示

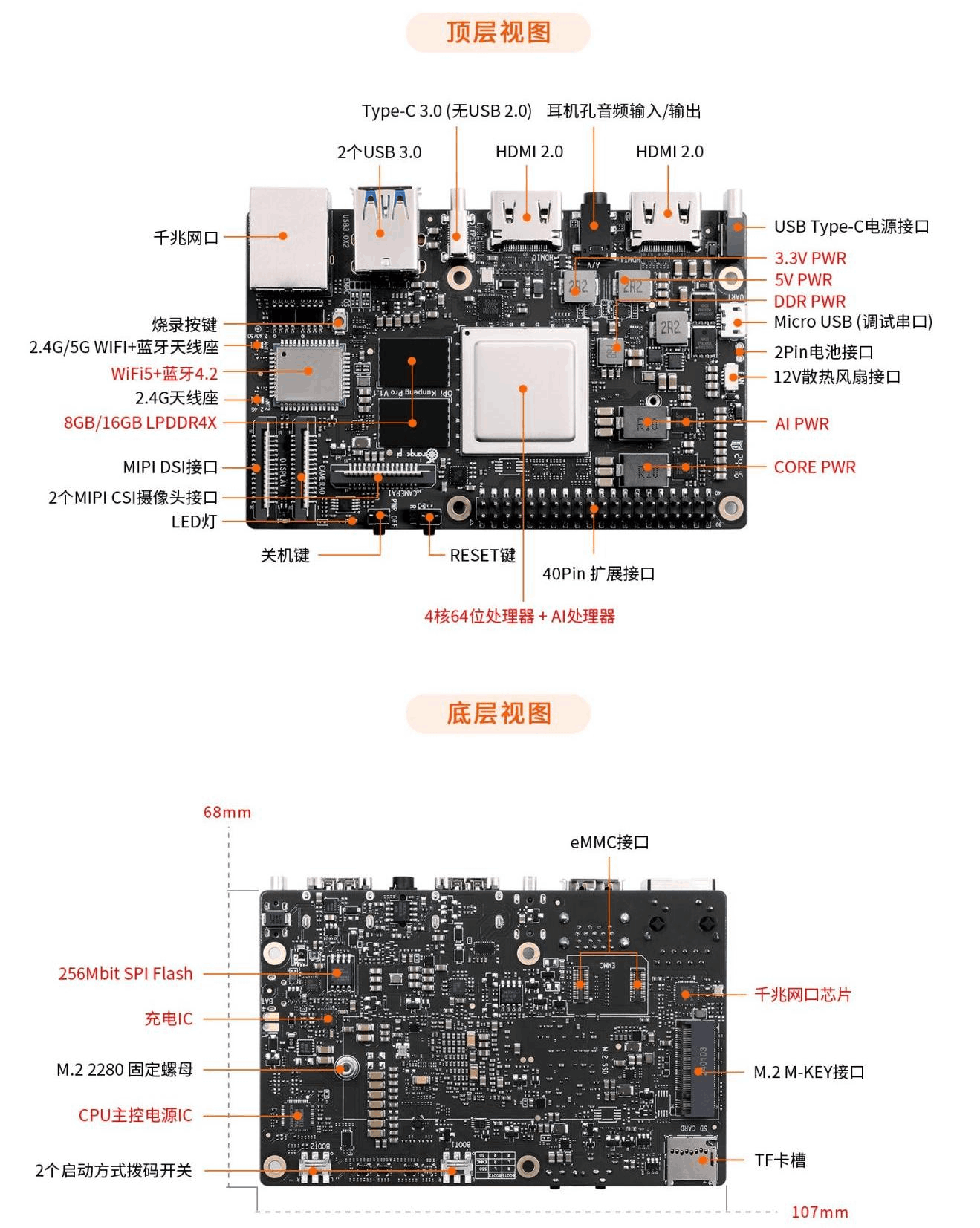

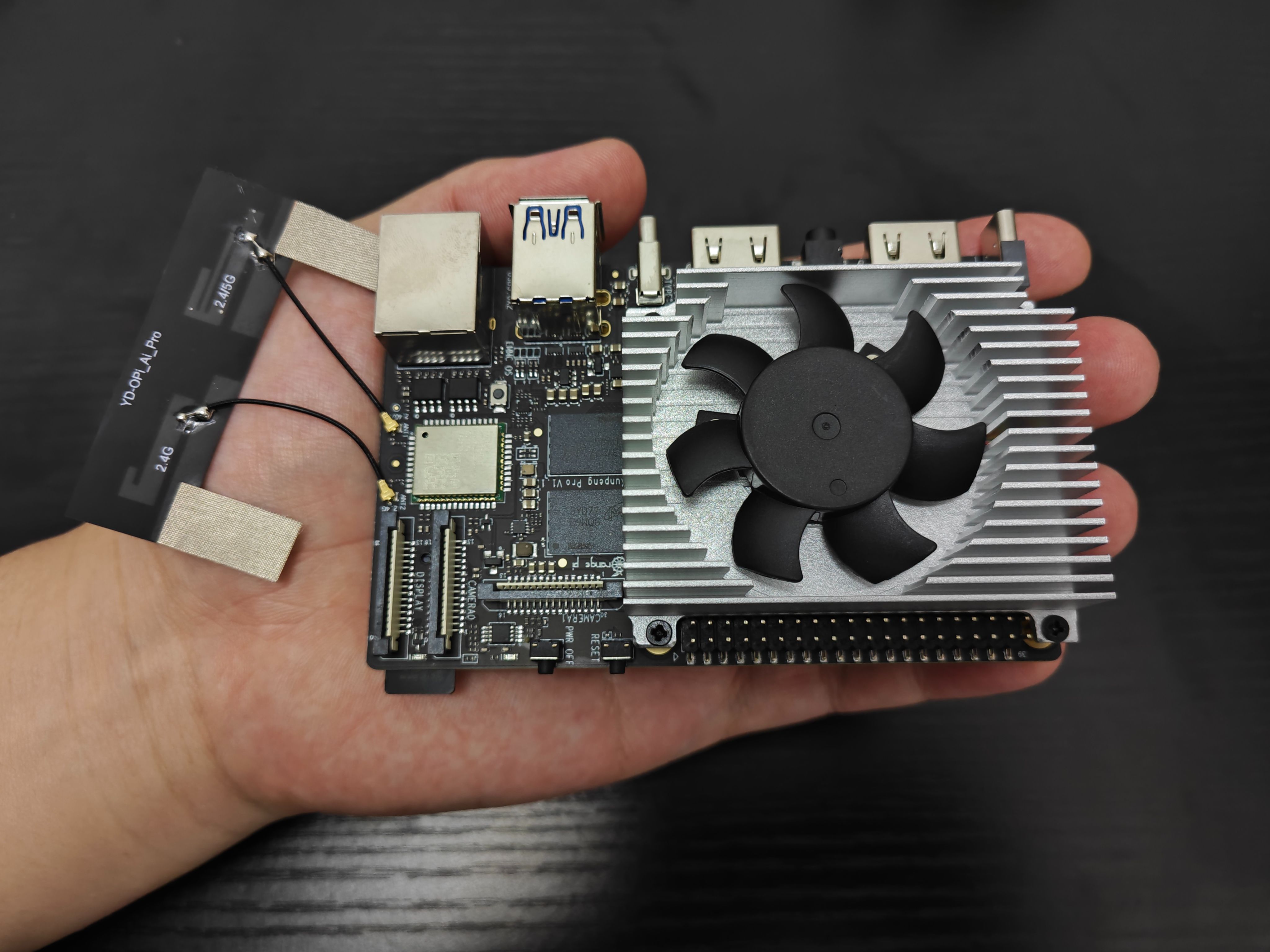

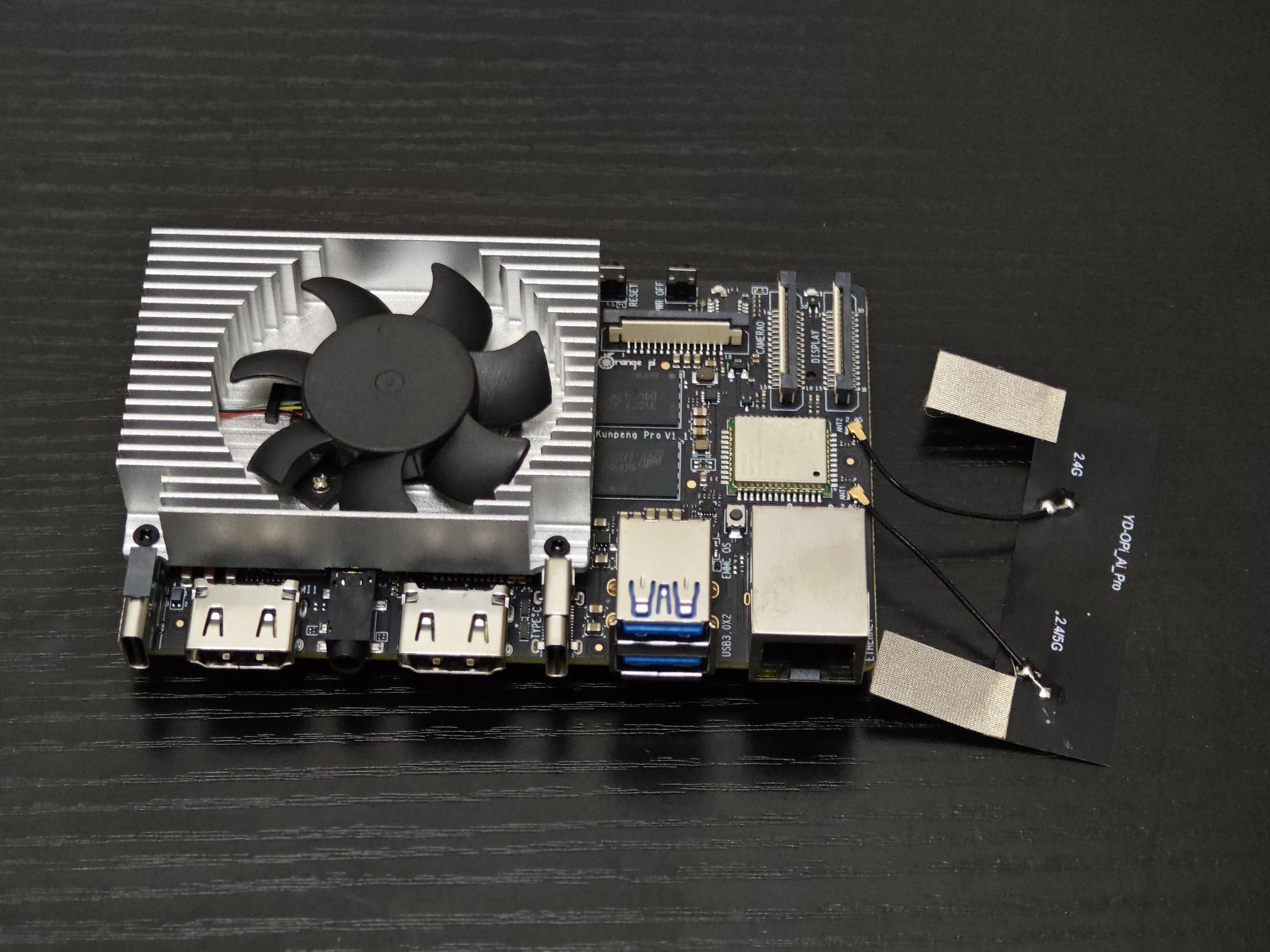

整个板子尺寸107x68mm，重量82g，不考虑散热模块厚度的话，比一般手机略小。相关硬件接口如下所示：

1.2 性能/接口参数

官方参数

项目	参数
CPU	4核64位处理器+ AI处理器
GPU	集成图形处理器
AI算力	8TOPS算力
内存	LPDDR4X：8GB/16GB（可选），速率：3200Mbps
存储	• SPI FLASH：32MB • SATA/NVME SSD（M.2接口2280） • eMMC插槽：32GB/64GB/128GB/256GB（可选），eMMC5.1 HS400 • TF插槽
Wi-Fi+蓝牙	Wi-Fi 5双频2.4G和5G BT4.2/BLE
以太网收发器	10/100/1000Mbps以太网
显示	• 2xHDMI2.0 Type-A TX 4K@60FPS • 1x2 lane MIPI DSI via FPC connector
摄像头	2x2-lane MIPI CSI camera interface，兼容树莓派摄像头
USB	• USB 3.0 HOST x2 • USB Type-C 3.0 HOST x1 • Micro USB x1 串口打印功能
音频	3.5mm耳机孔音频输入/输出
按键	1x关机键、1xRESET键、2x启动方式拨动键、1x烧录按键
40PIN	40PIN 功能扩展接口，支持以下接口类型：GPIO、UART、I2C、SPI、 I2S、PWM
风扇	风扇接口x1
预留接口	2PIN电池接口
电源	Type-C PD 20V IN ，标准65W
支持的操作系统	openEuler

1.3 上电开机

拿到板子第一步，当然是开机啦，那对于这个光秃秃的开发板，我们来看下要怎样正常开机。

1.3.1 拨码开关

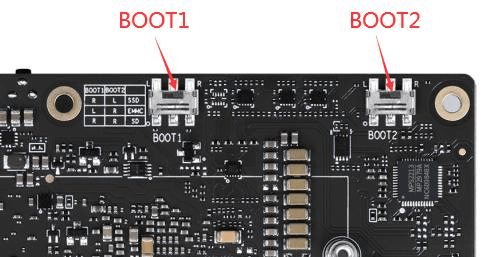

开发板支持从 TF 卡、eMMC 和 SSD（支持 NVMe SSD 和 SATA SSD）启动。具体想从哪个设备启动是由开发板背面的两个拨码（BOOT1 和 BOOT2）开关来控制的。

拨码开关

BOOT1 和 BOOT2 两个拨码开关都支持左右两种设置状态，所以总共有 4种设置状态，开发板目前只使用了其中的三种。不同的设置状态对应的启动设备如下表所示：

拨码开关 BOOT1	拨码开关 BOOT2	对应的启动设备
左	左	未使用
右	左	SATA SSD 和 NVMe SSD
左	右	eMMC
右	右	TF 卡

1.3.2 HDMI接口

一开始当然还是借助显示屏进行装机比较方便，开发板有两个 HDMI 接口（目前只有 HDMI0 支持显示 Linux 系统的桌面，HDMI1 显示 Linux 系统桌面的功能还需等软件更新），如果想显示 Linux 系统的桌面，可以将开发板的 HDMI0 接口连接到 HDMI 显示器。

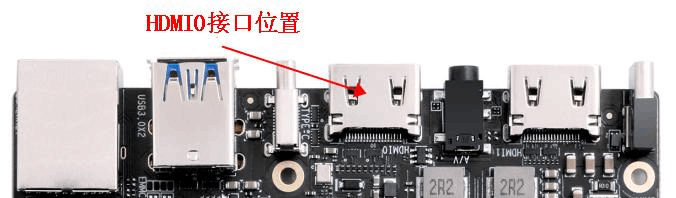

HDMI0接口位置

1.3.3 电源接口

有两个TypeC接口，右侧那个是电源接口，开发板上电开机后，需要等待一段时间，HDMI 显示器才会显示 Linux 系统的登录界面。关机键无开机功能，上电等待自动开机。

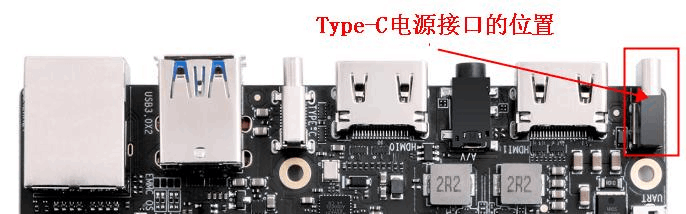

TypeC电源接口

---

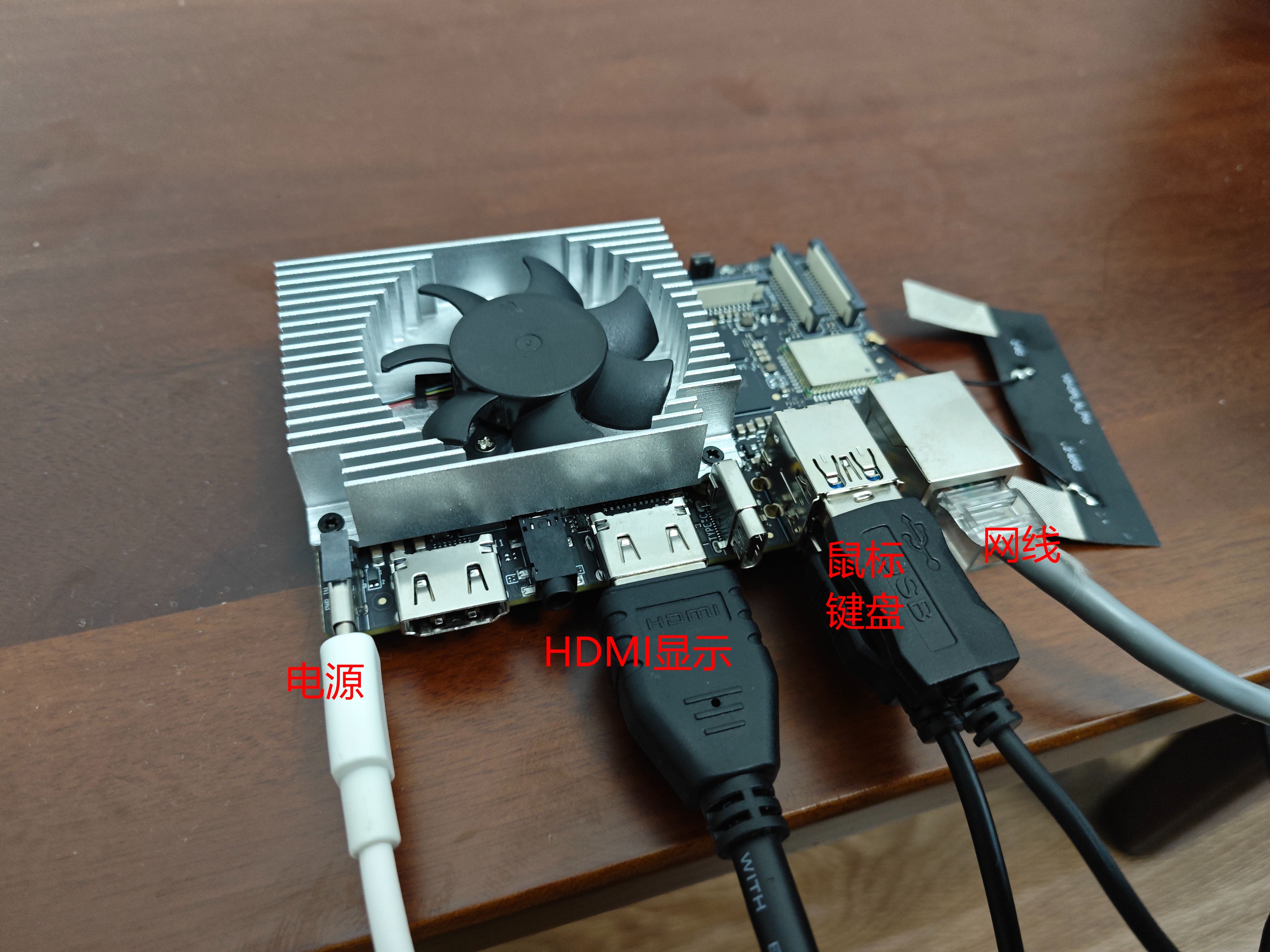

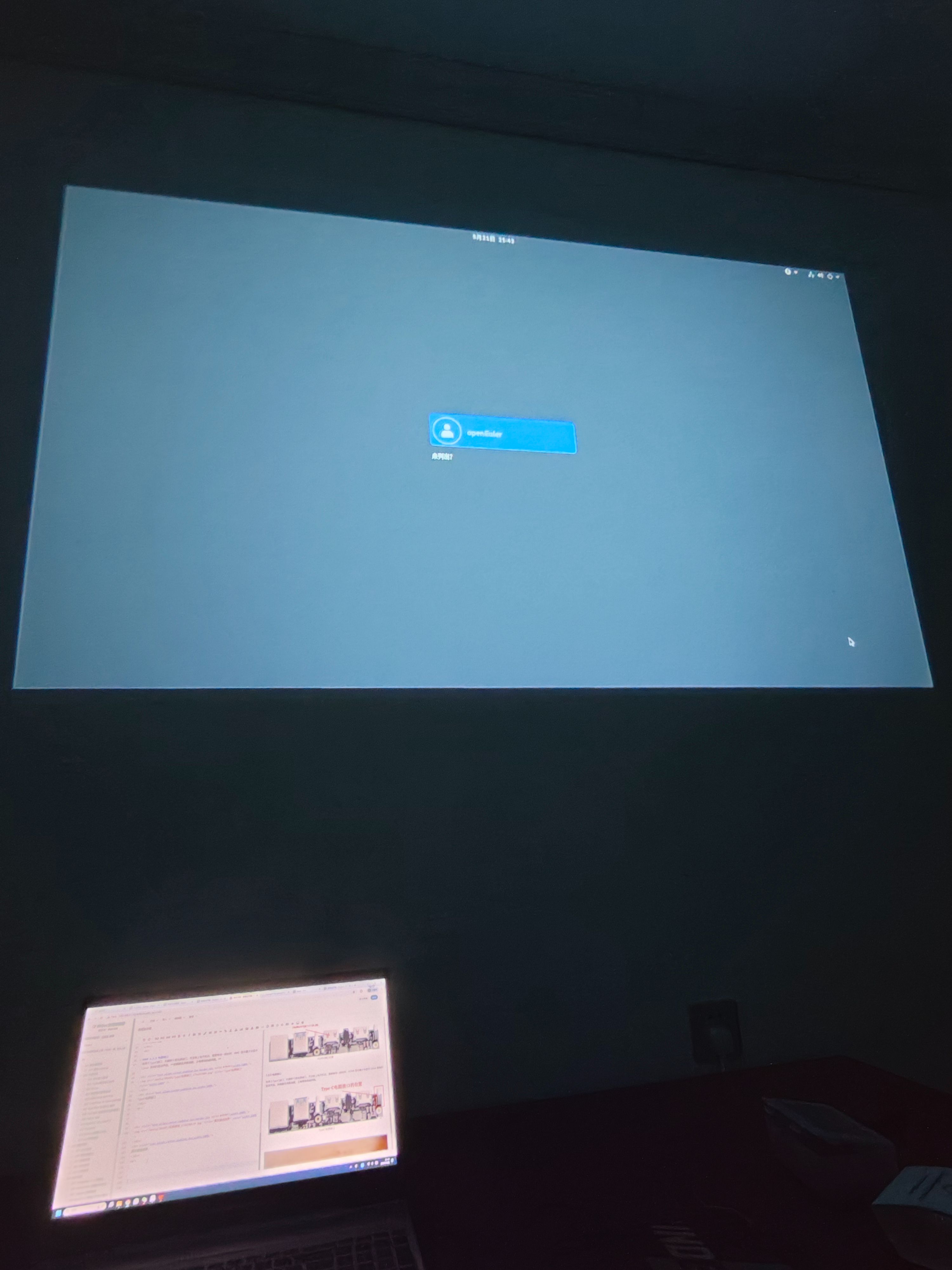

真实接线效果

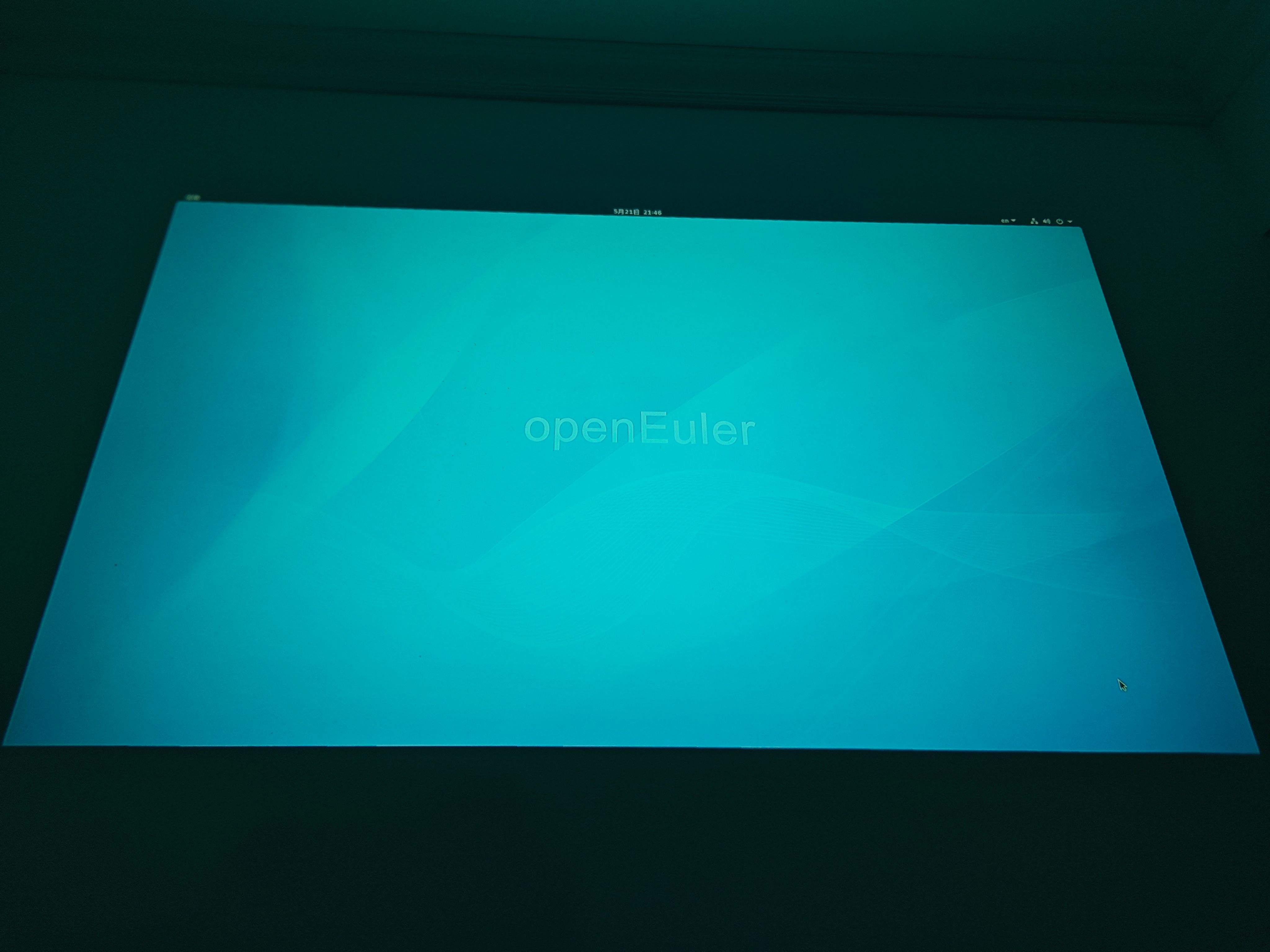

上电后等待几秒钟，即可正常开机，默认初始账号 openEuler 密码 openEuler。默认 root 和 openEuler 用户的密码都为 openEuler。

二、使用说明

正常开机和接入显示设备后，我们就可以开始着手下一步的使用。

2.1 SSH连接

为了方便我们远程连接终端（不至于一直接着显示屏，毕竟众所周知，显示屏最贵的是占地面积）。
开发板默认开放SSH连接，需要先知道板子在内网的IP地址。

2.1.1 查看IP地址

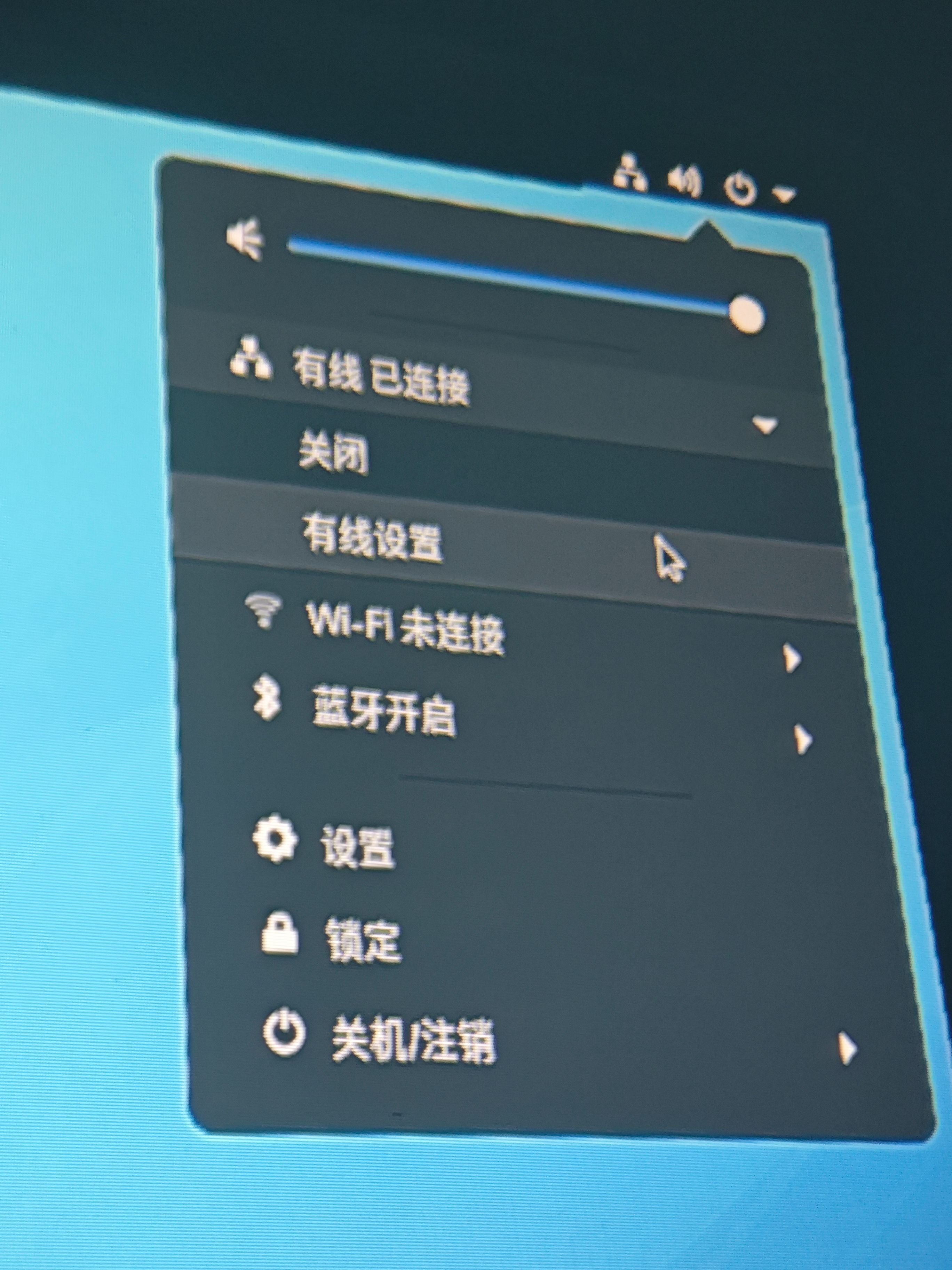

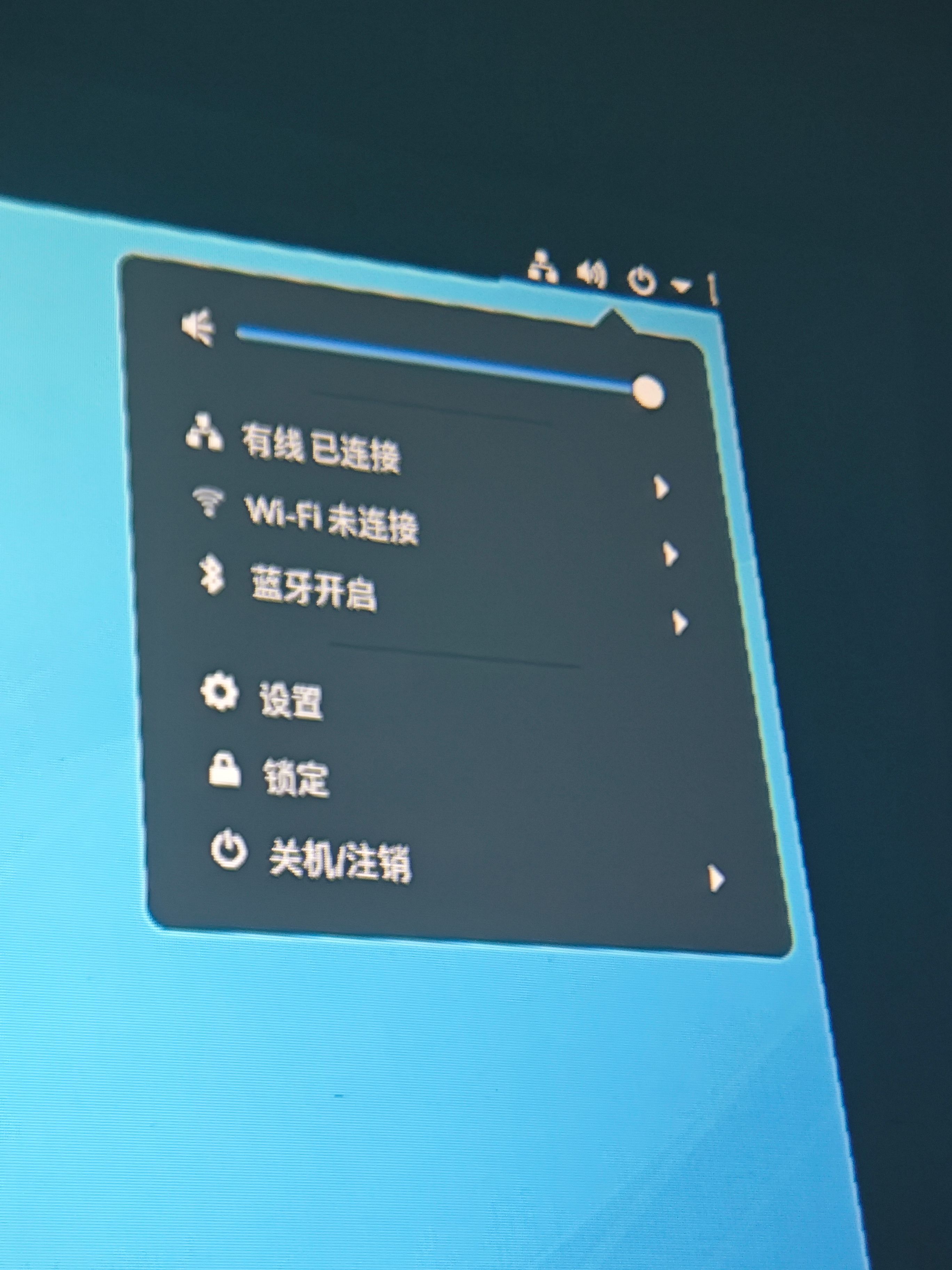

网线连接模式下，（HDMI显示）桌面右上角点击可查看主菜单。点击有线展开有线设置。

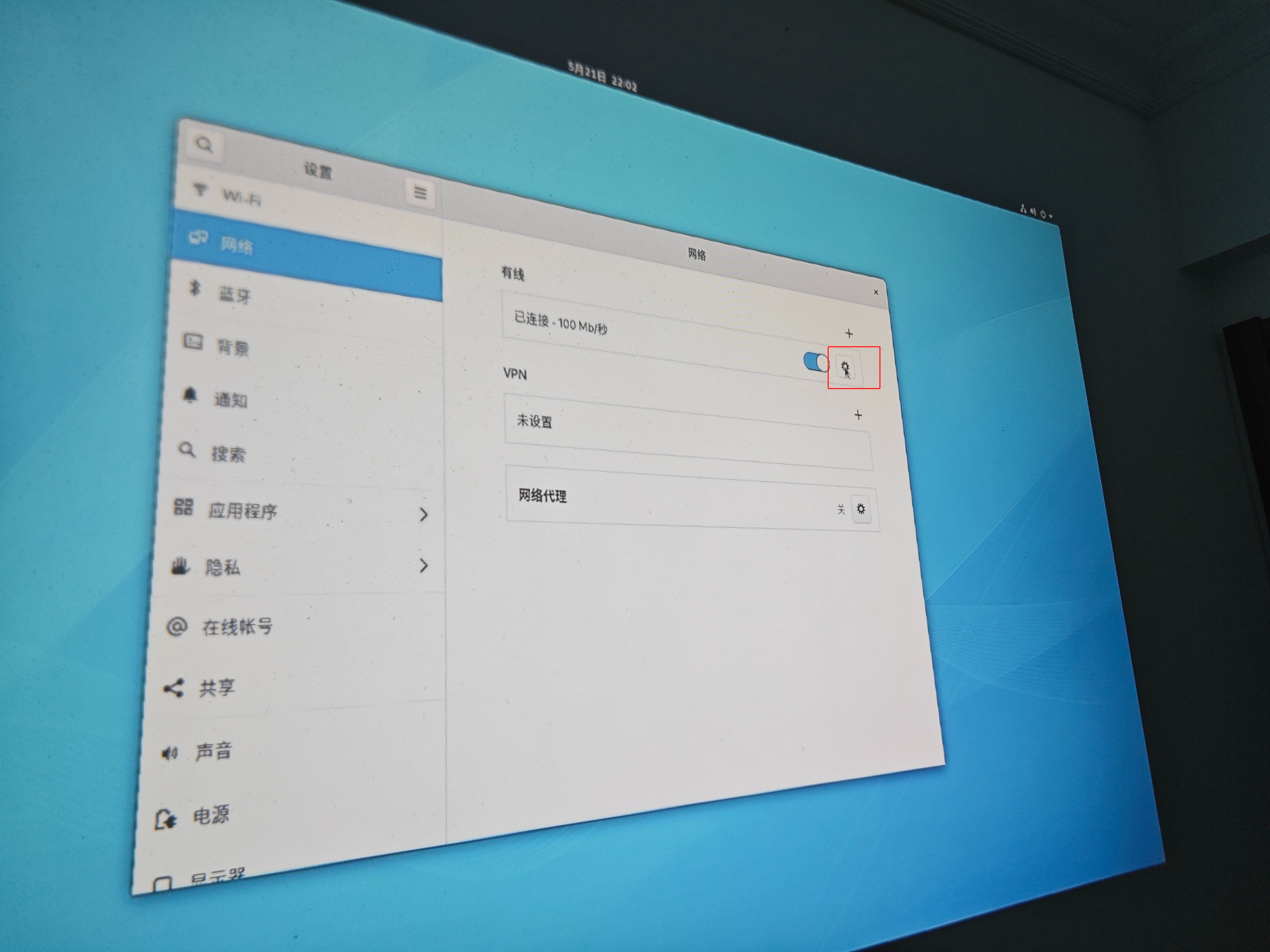

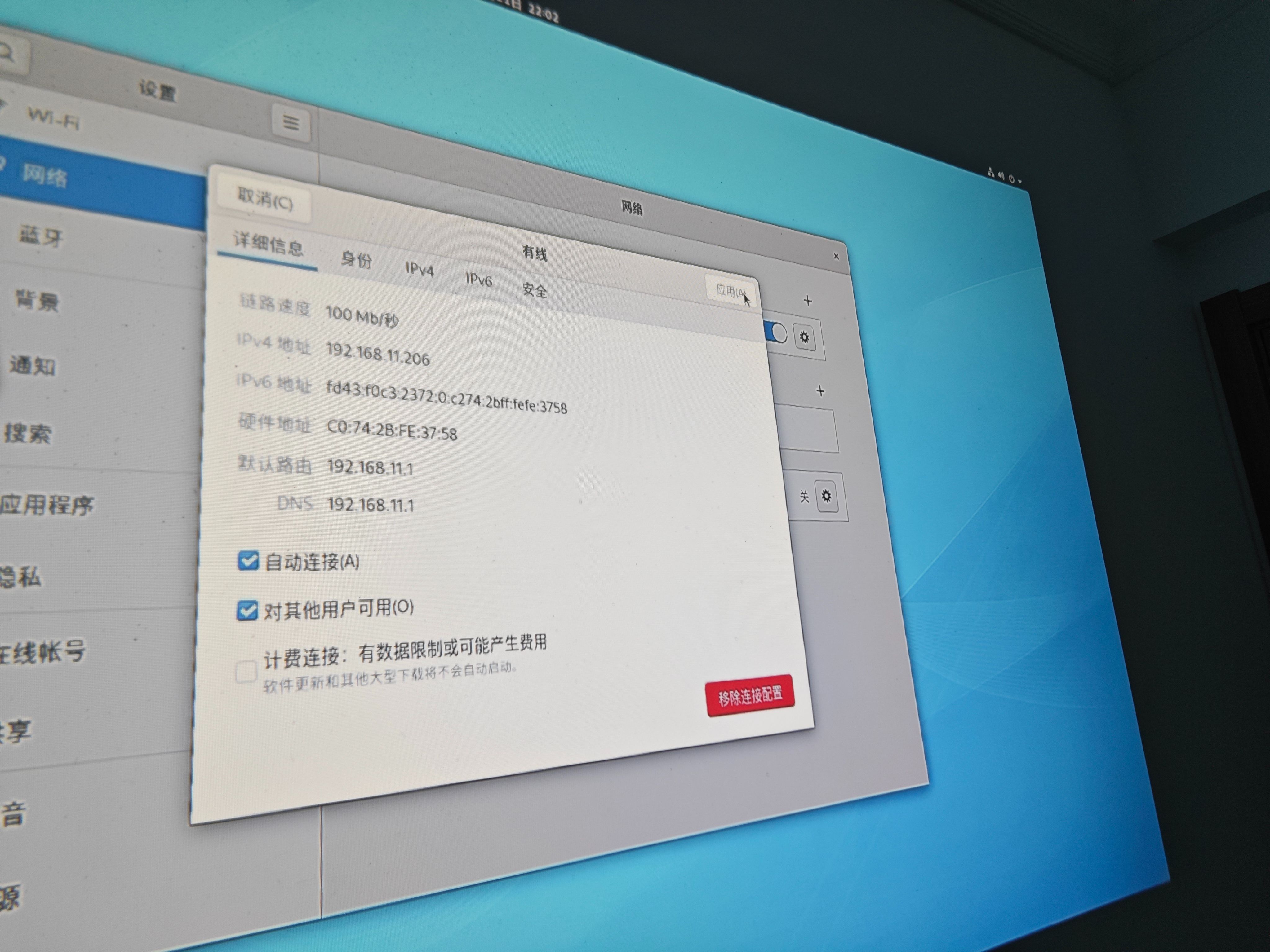

网络有线设置的最右侧设置按钮，点击可查看IP地址。

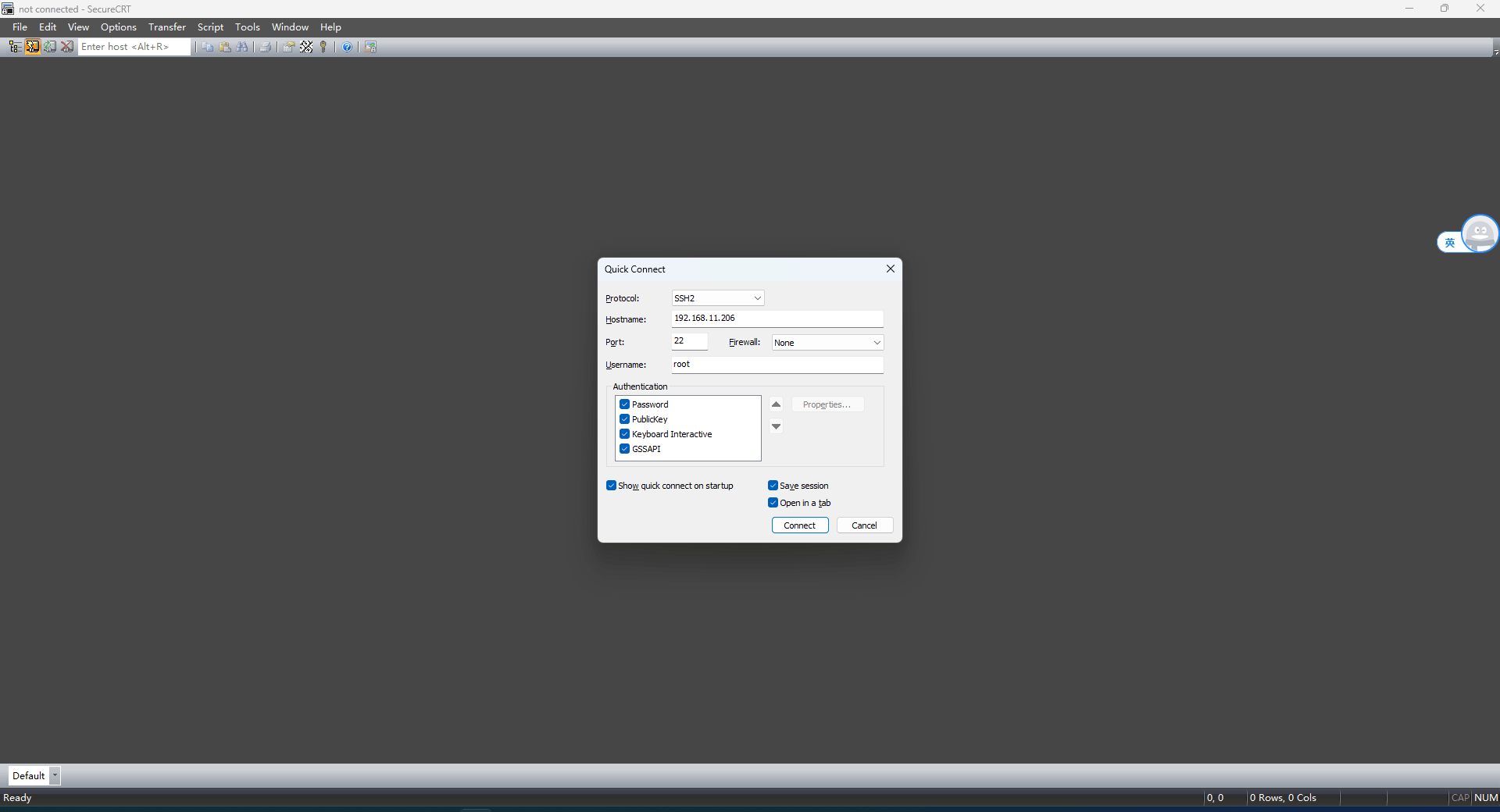

2.1.2 使用SSH连接

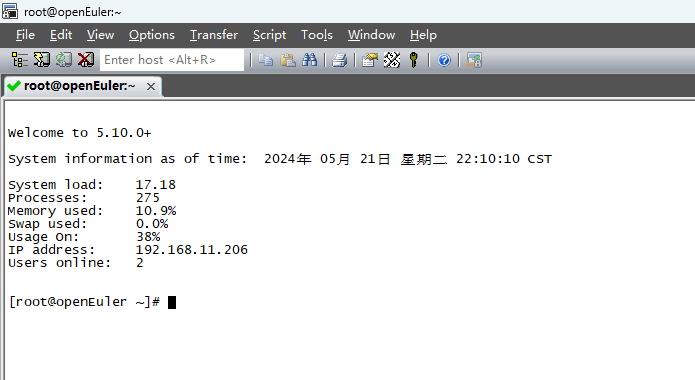

这样我们就可以不用外接显示设备，使用任意SSH工具即可连接：账号 root 密码 openEuler。

2.1.3 设置静态IP地址

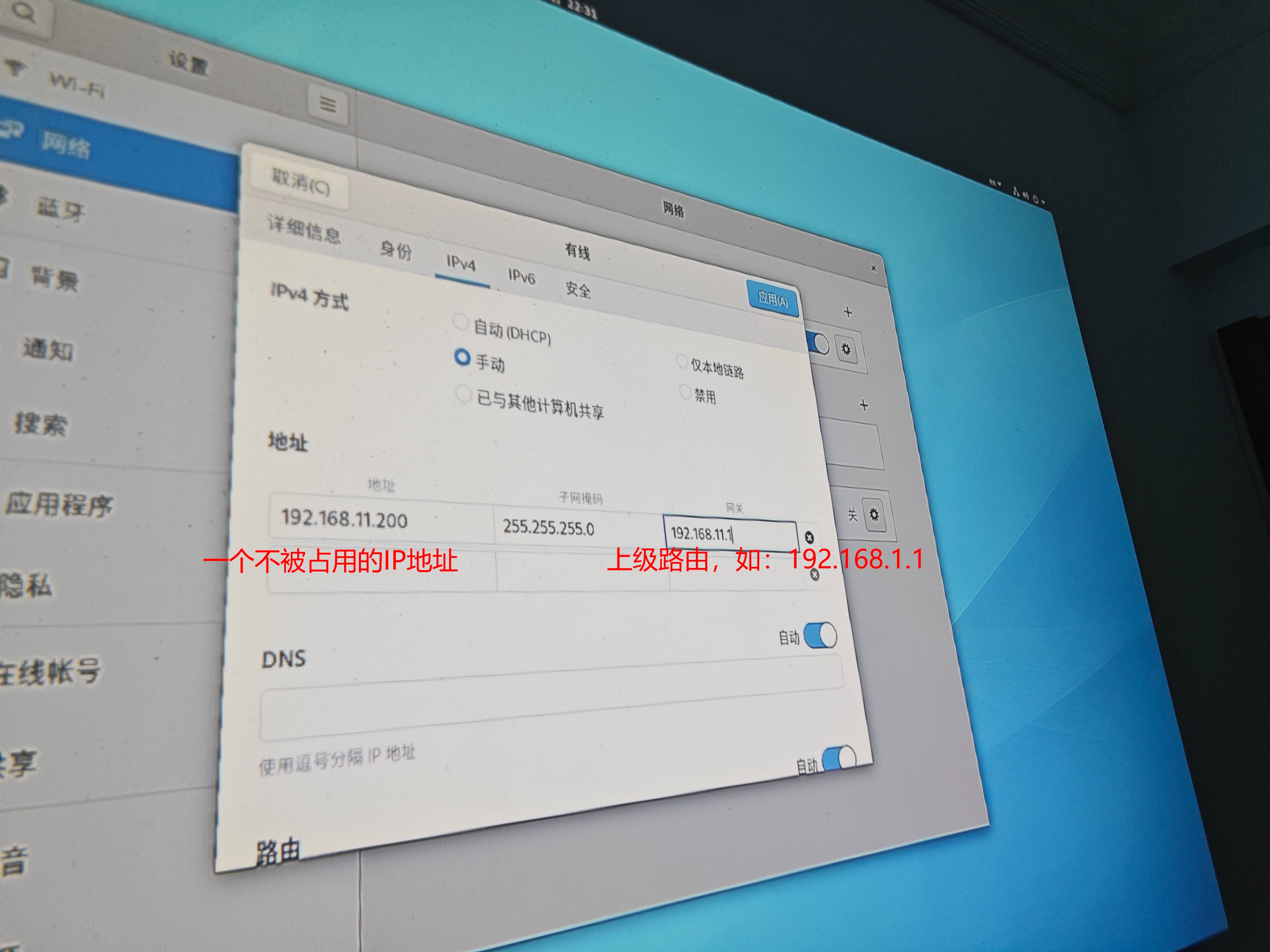

默认分配的IP地址可能经常变动，不利于固定的使用SSH进行连接，这里需要设置静态 IP 地址。

设置静态IP，使用WIFI连接也需要进行相类似的操作进行配置即可。

d 如果使用WIFI，记得将有线网络关闭，并关闭自动连接，避免设置了相同的静态IP造成冲突导致无网络。

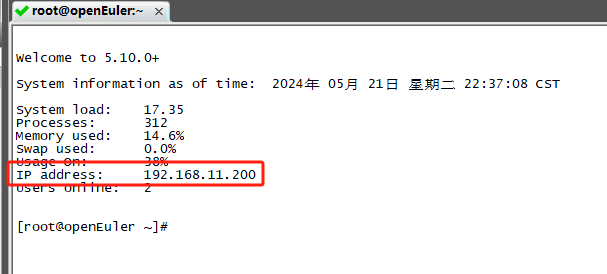

使用设置的IP进行连接，可以看到，IP地址已经修改成功。

重新连接

2.1.4 修改Root账户密码

使用账号 root 密码 openEuler在SSH登陆，输入以下指令重设密码即可。

passwd root

2.2 安装Docker

Docker容器部署服务对于拓展功能来说还是相当方便的，所以接下来我们安装一下Docker

# 更新软件包索引
sudo yum makecache
# 安装Docker
sudo yum install docker -y
# 启动Docker服务
sudo systemctl start docker
# 设置Docker开机自启
sudo systemctl enable docker
# 验证Docker安装成功
sudo docker -v
# 下载docker-compose
curl -L "https://github.com/docker/compose/releases/download/v2.20.3/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
# 修改二进制文件的执行权限
sudo chmod +x /usr/local/bin/docker-compose
# 验证安装是否成功
docker-compose --version

2.3 内网穿透 + SSH连接

2.3.1 内网穿透

参考 NPS内网穿透保姆级教程、NPS内网穿透搭建(使用docker实现) 将SSH穿透到外网，以便于应对任意连接的WIFI

比如预先设置好连接手机热点，即可畅享在任何场合携带一个算力服务器

# 拉取镜像
docker pull ffdfgdfg/npc
# 创建挂载目录
mkdir -p /mnt/sdc/nps/conf
# 在NPS服务端创建客户端并展开可以查看到`客户端命令`，将命令中的server和key用来启动容器
docker run --restart=always -d --name=npc --net=host -v /mnt/sdc/nps/conf:/conf ffdfgdfg/npc -server=server-host:server-port -vkey=server-key -type=tcp

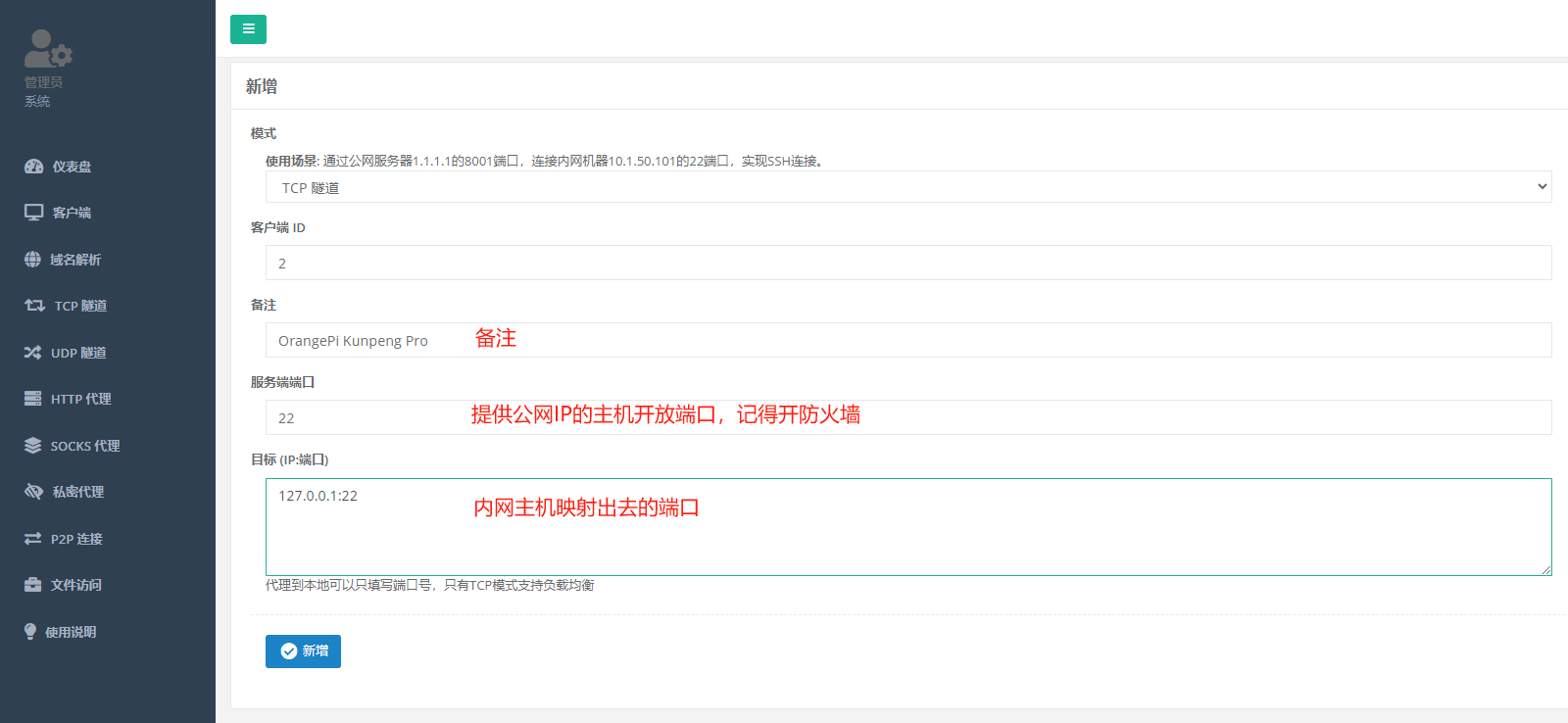

创建穿透隧道

2.3.2 SSH链接

即可使用外网的IP和端口进行SSH链接

使用腾讯云OrcaTerm远程连接

通过右侧监控可以看到，这块OrangePi Kunpeng Pro开发板拥有4核8G的性能配置。

2.3.3 部署SSH连接工具

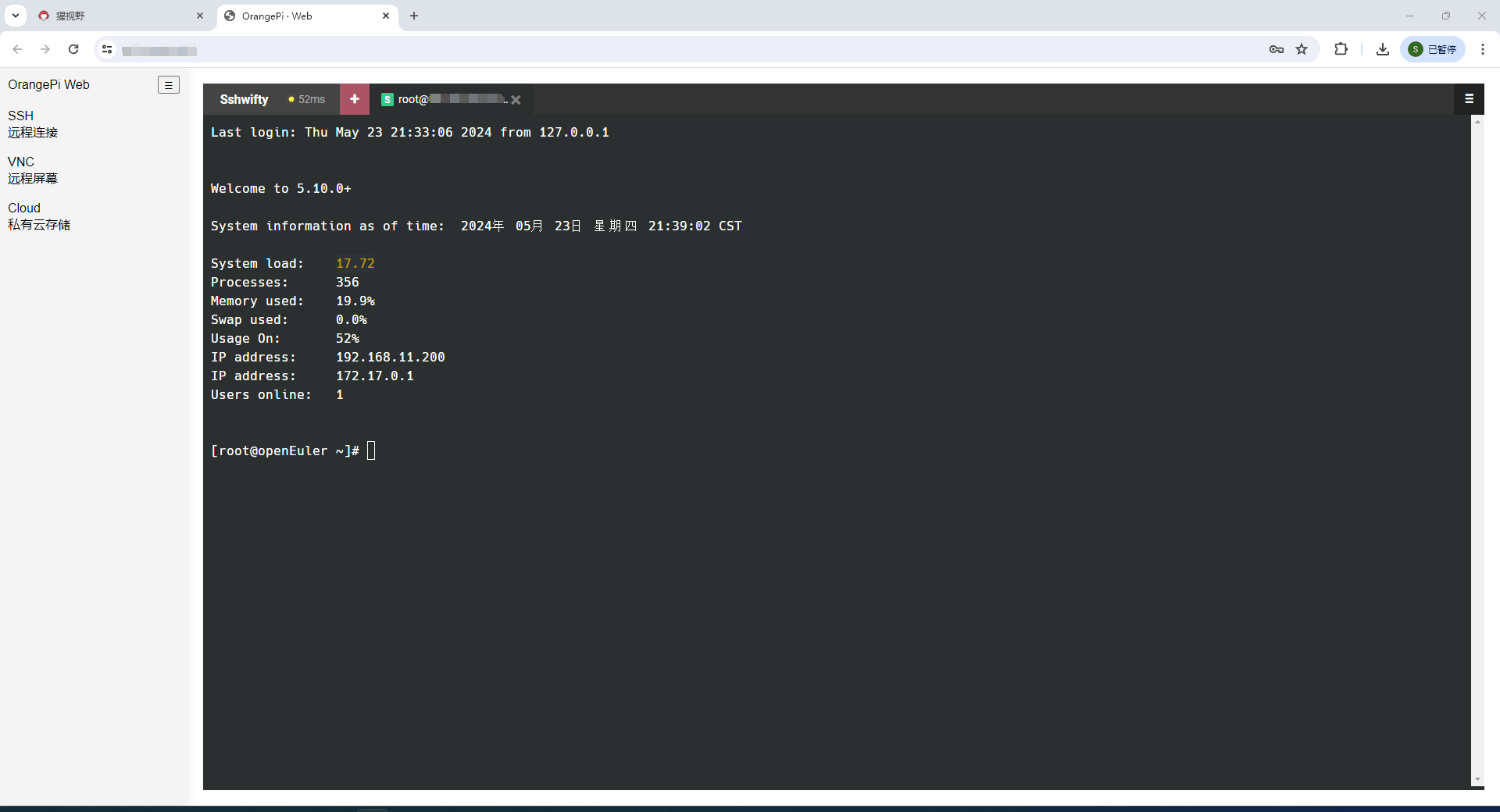

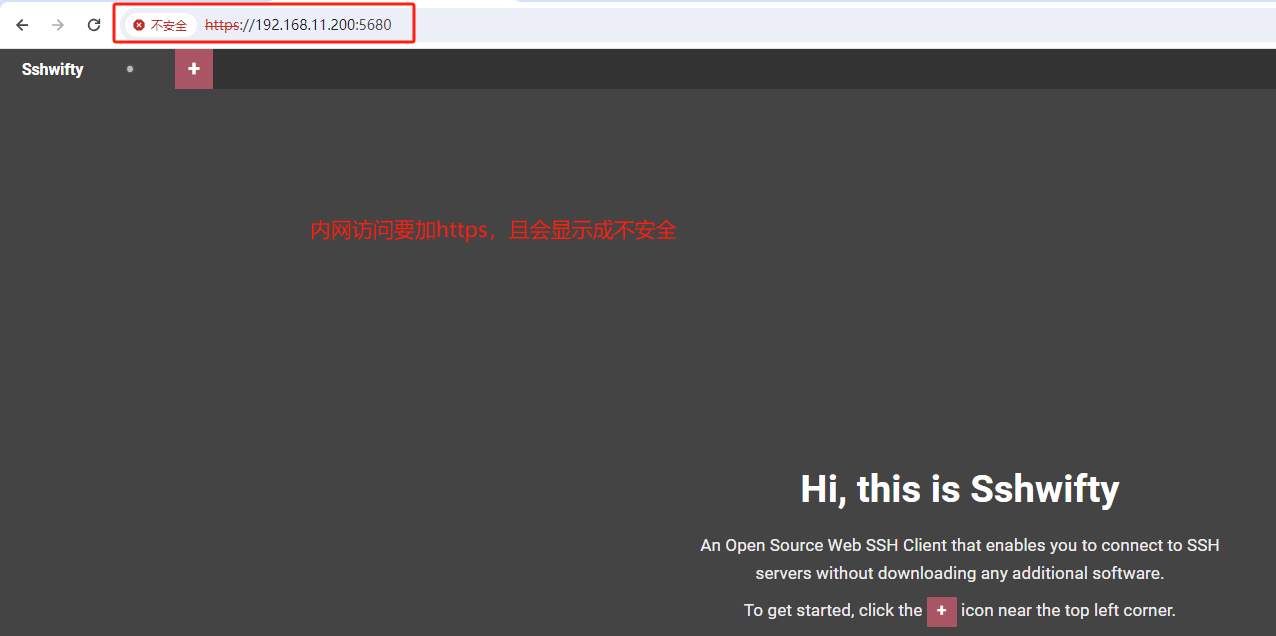

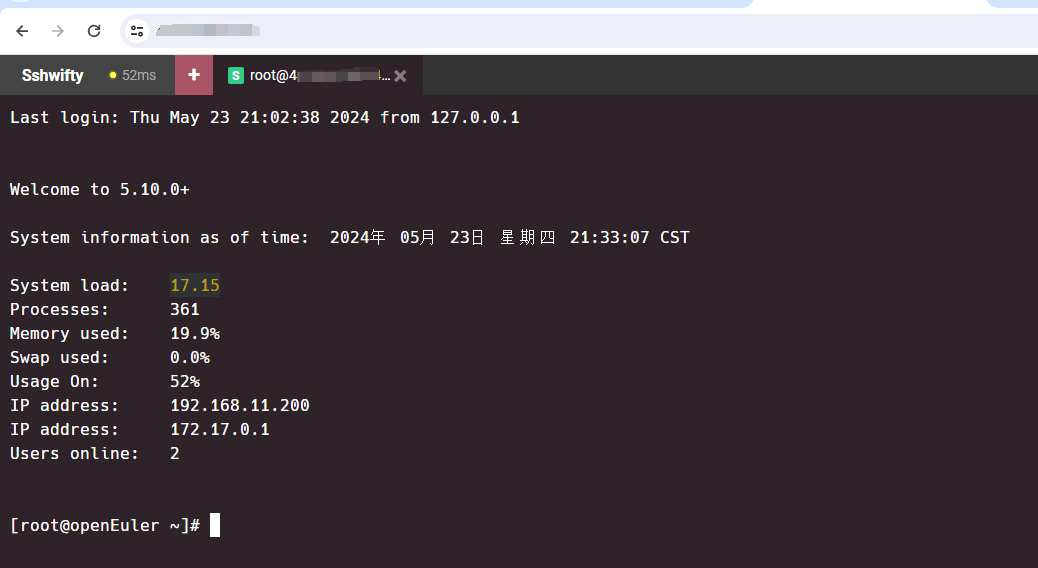

为了方便我们在任意有网设备上进行SSH连接，可以部署一个SSH连接工具sshwifty

# 拉取镜像
docker pull niruix/sshwifty:latest
# 创建挂载目录
mkdir -p /opt/sshwifty
# 生成秘钥 一路回车即可
openssl req -newkey rsa:4096 -nodes -keyout /opt/sshwifty/domain.key -x509 -days 90 -out /opt/sshwifty/domain.crt
# 启动容器
docker run --restart=always -d --name=sshwifty -p 5680:8182 -v /opt/sshwifty:/certs --env SSHWIFTY_DOCKER_TLSCERT="$(cat /opt/sshwifty/domain.crt)" --env SSHWIFTY_DOCKER_TLSCERTKEY="$(cat /opt/sshwifty/domain.key)" niruix/sshwifty:latest

再开穿透把5680开放到外部网络，方便使用(验证公网IP可访问，一样需要加https)

2.4 远程桌面

远程桌面的连接形式由两种：使用Windows系统带有的远程连接进行链接，或者使用VNC，需要先使用显示器操作开放一下远程。

默认密码为openEuler

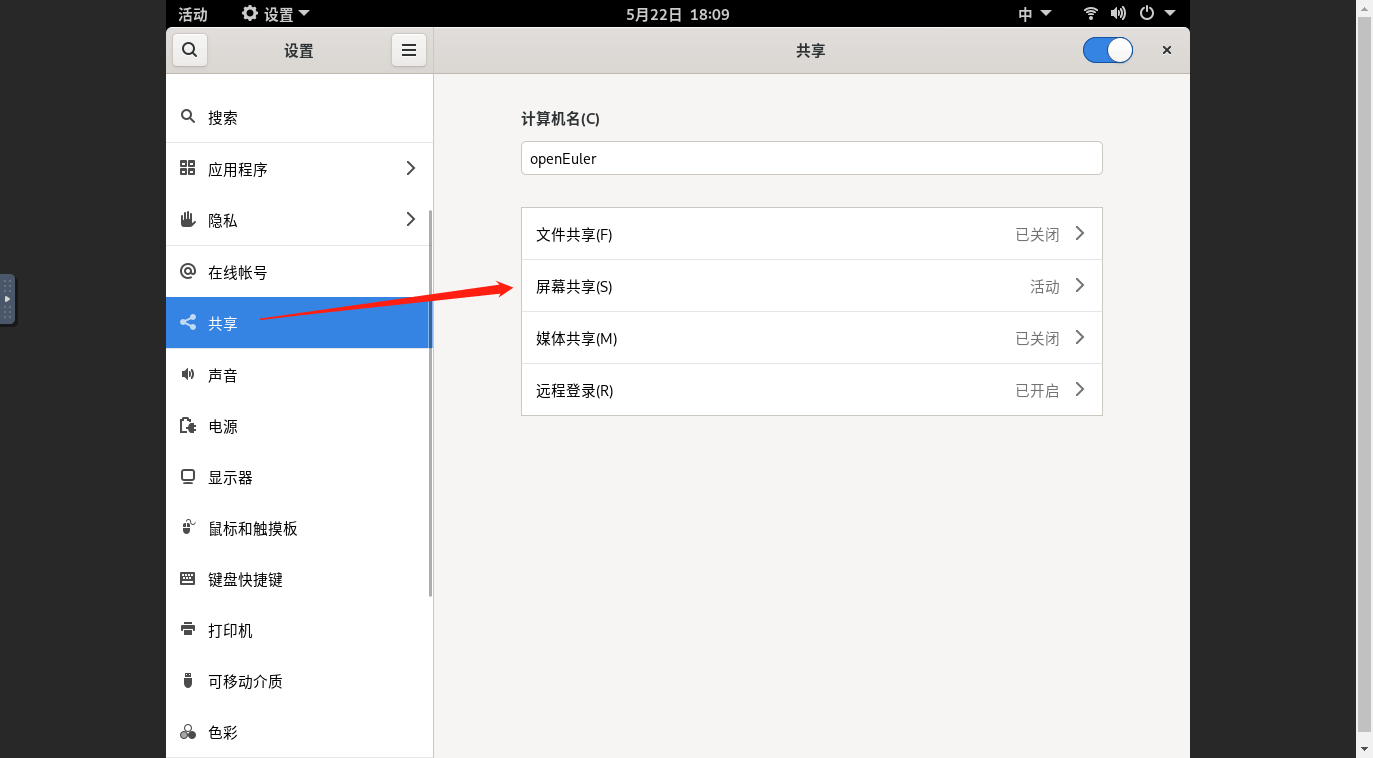

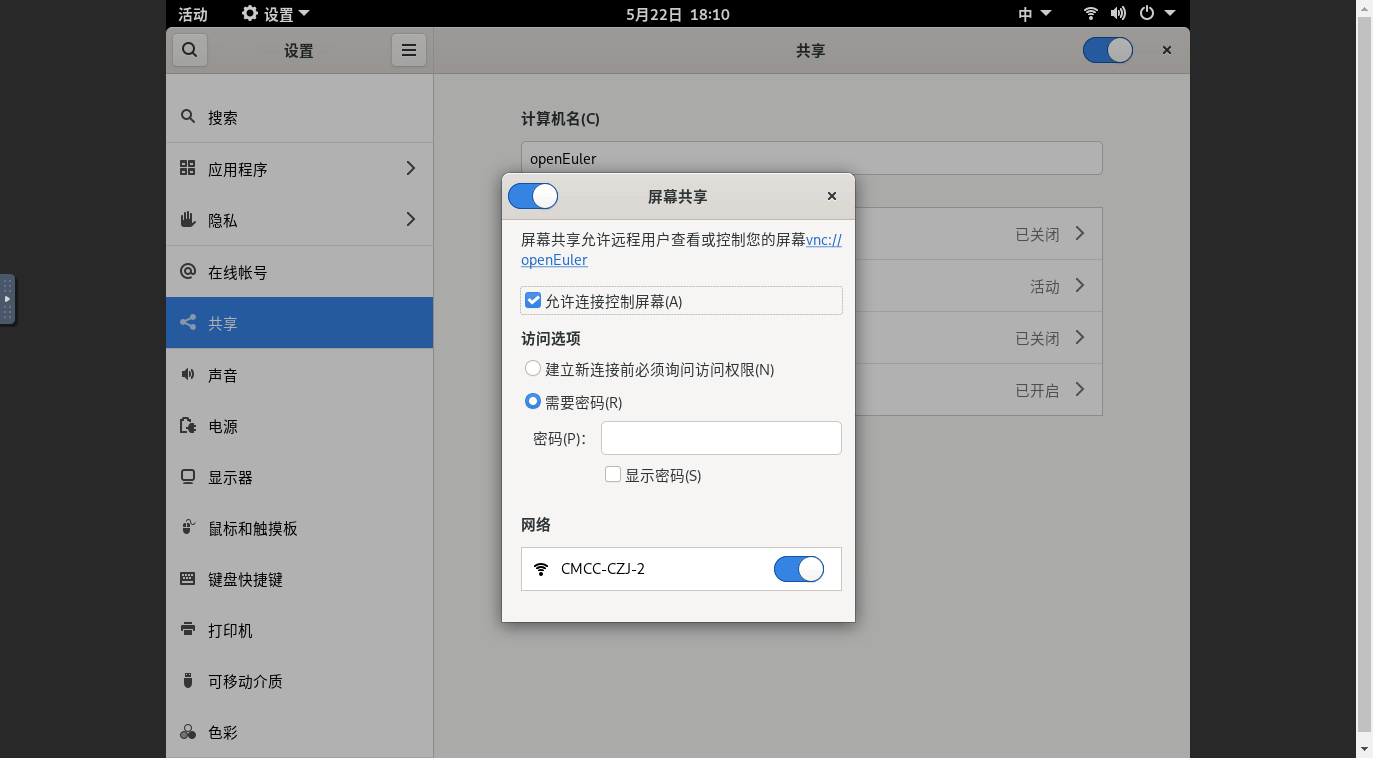

使用VNC需要先开放对应权限

以上开放权限后，仍需在后续开启对应服务

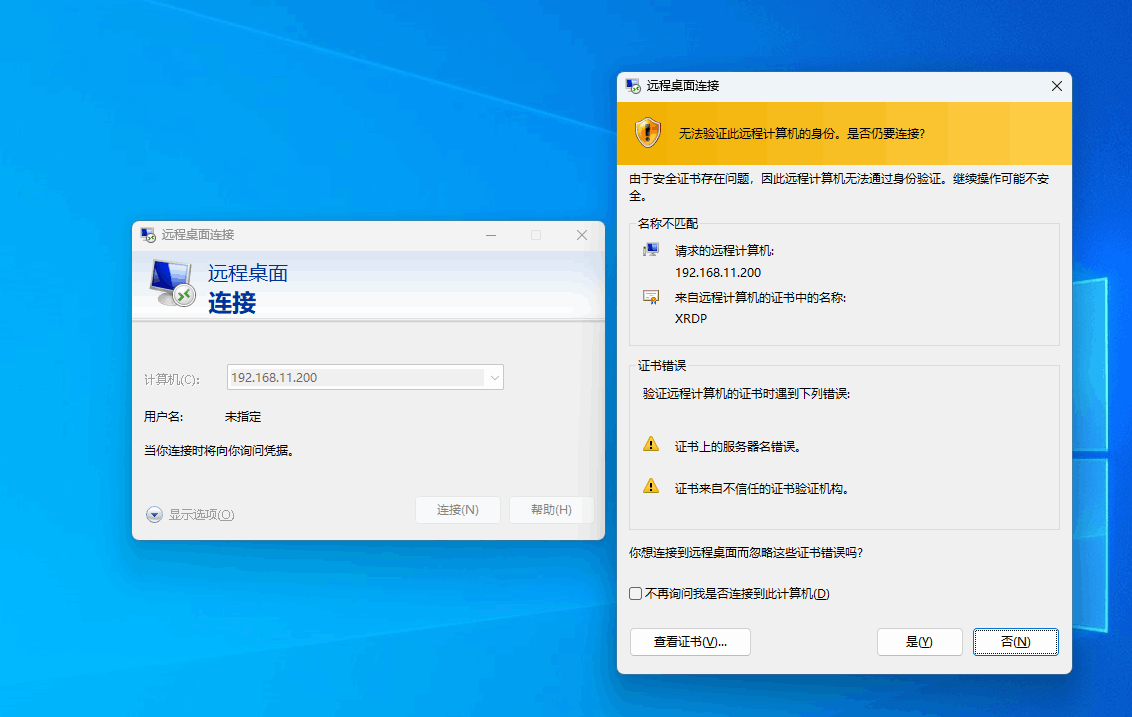

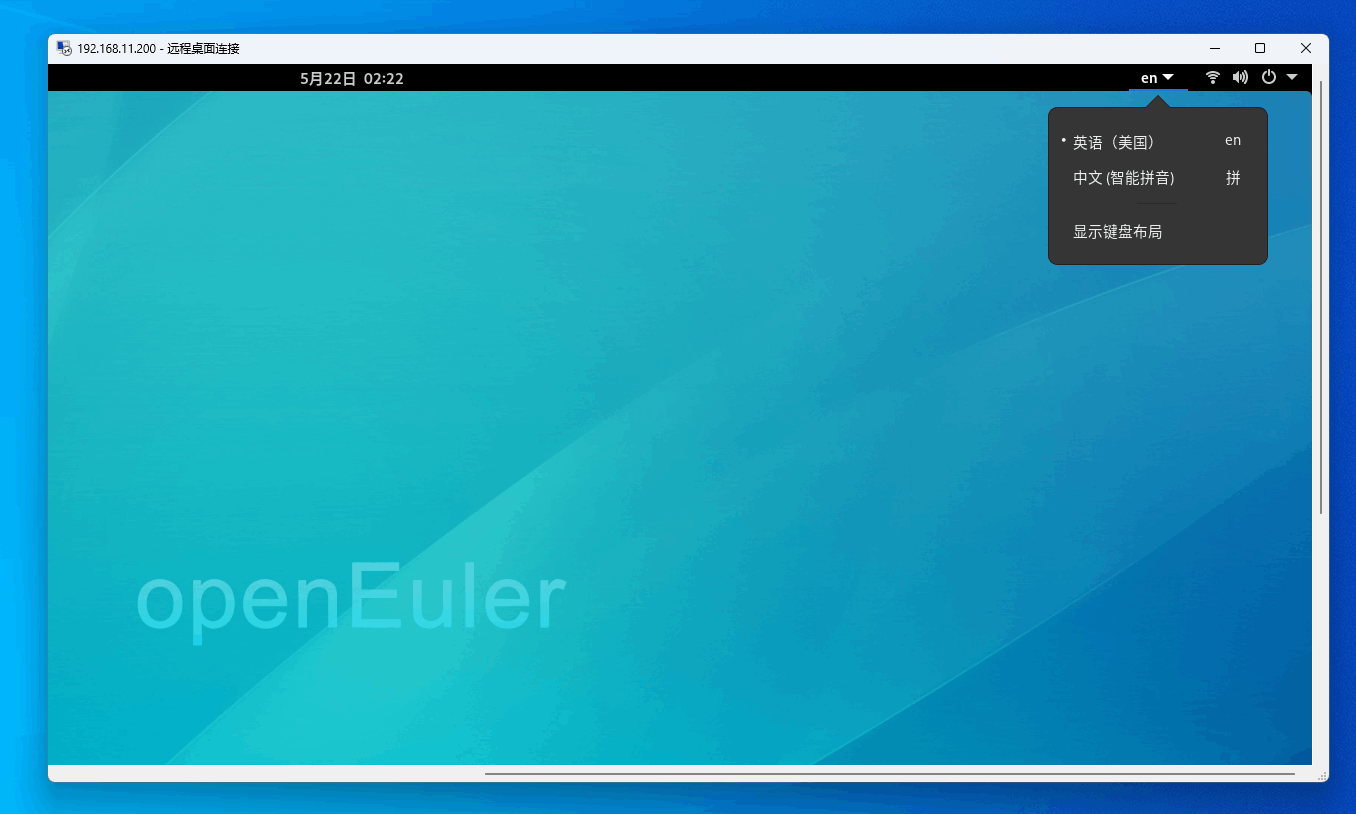

2.4.1 XRDP + Windows远程连接

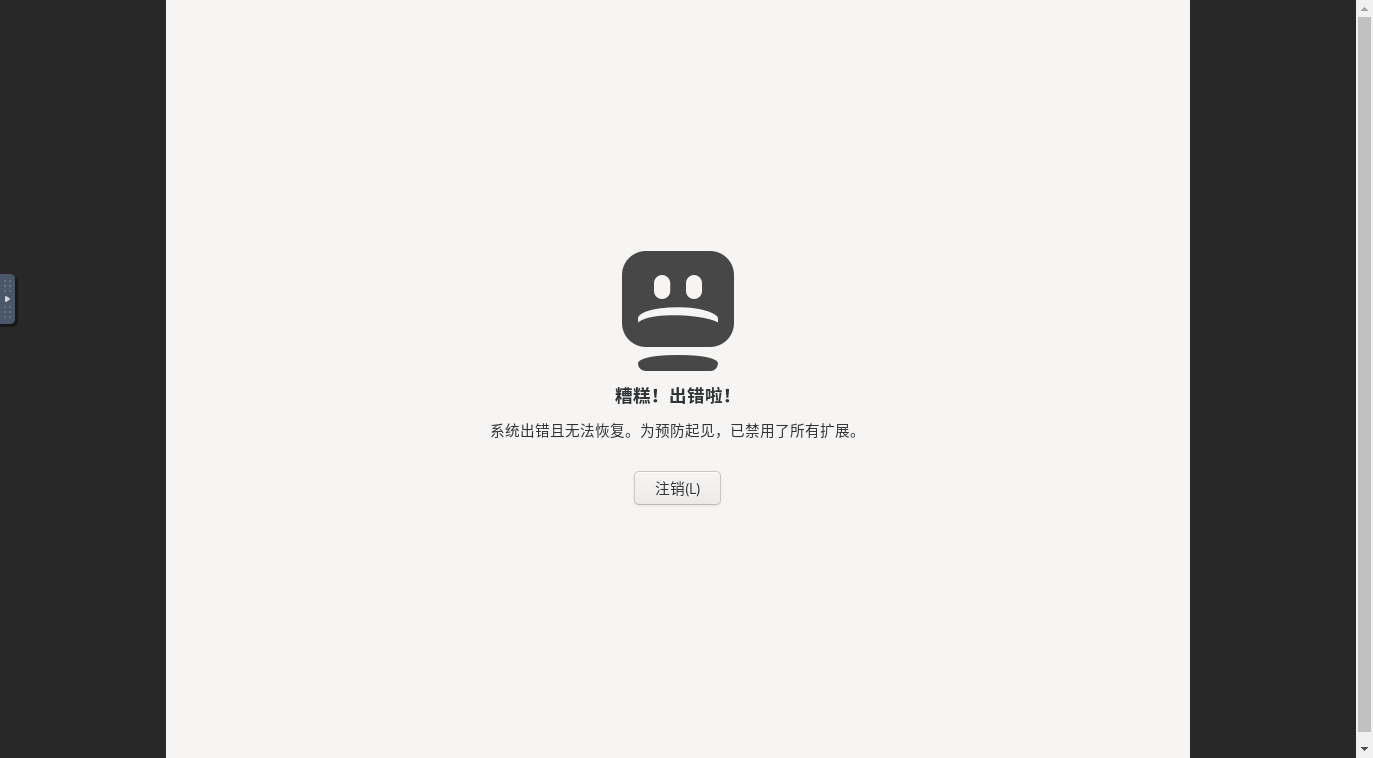

i 【异常】使用root账号登陆远程桌面会闪退

参考链接

# 引入下载源
wget https://mirrors.aliyun.com/epel/epel-release-latest-8.noarch.rpm
rpm -ivh epel-release-latest-8.noarch.rpm --nodeps
# 安装不上的时候试着删除yum remove epel-release后重新执行上面的下载安装
# 安装远程连接软件 xrdp
yum -y install xrdp
# sed -i 's/port=3389/port=3390/g' /etc/xrdp/xrdp.ini
sed -i 's/max_bpp=32/max_bpp=24/g' /etc/xrdp/xrdp.ini
touch .xsession
echo xfce4-session > /root/.xsession
chmod +x /root/.xsession
systemctl restart xrdp && systemctl enable xrdp
# 删除前面引入的下载源配置文件
rm -rf /etc/yum.repos.d/epel*

2.4.2 VNC

# 这两行指令好像没用上
yum install python3-pip
pip3 install websockify
# 启动VNC服务器（如果在前面  2.4 远程桌面 没有设置VNC，这一步可能要设置密码，默认应该是openEuler）
vncserver
# 终止多余的会话
vncserver -kill :2
# 查看VNC占用端口（59开头的）
netstat -tulpn | grep ":59"
>>> tcp        0      0 0.0.0.0:5901            0.0.0.0:*               LISTEN      19675/Xvnc
>>> tcp6       0      0 :::5901                 :::*                    LISTEN      19675/Xvnc
# 这个方法不行
# 将VNC服务器的端口映射到一个HTTP端口（例如：6080）
# websockify 5681 localhost:5901
# 通过HTTP协议直接连接VNC服务器
# http://OpenEulerIP:5681/vnc.html

参考 Web方式交付VNC 安装 novnc 将VNC服务发布到WEB端

yum install git npm
git clone https://github.com/novnc/noVNC.git
cd ./noVNC/utils/
# 要将生成的self.pem文件放到noVNC/utils底下 一路回车
openssl req -new -x509 -days 365 -nodes -out self.pem -keyout self.pem
# 切回主菜单
cd
# 切到项目地址
cd ./noVNC
# 安装依赖
npm install
# 切回主菜单
cd
# 测试启动项目，设置为localhost:5681的话只能通过穿透访问
./noVNC/utils/novnc_proxy --vnc localhost:5901 --listen 0.0.0.0:5681
# 通过HTTP协议直接连接VNC服务器
# http://OpenEulerIP:5681/vnc.html

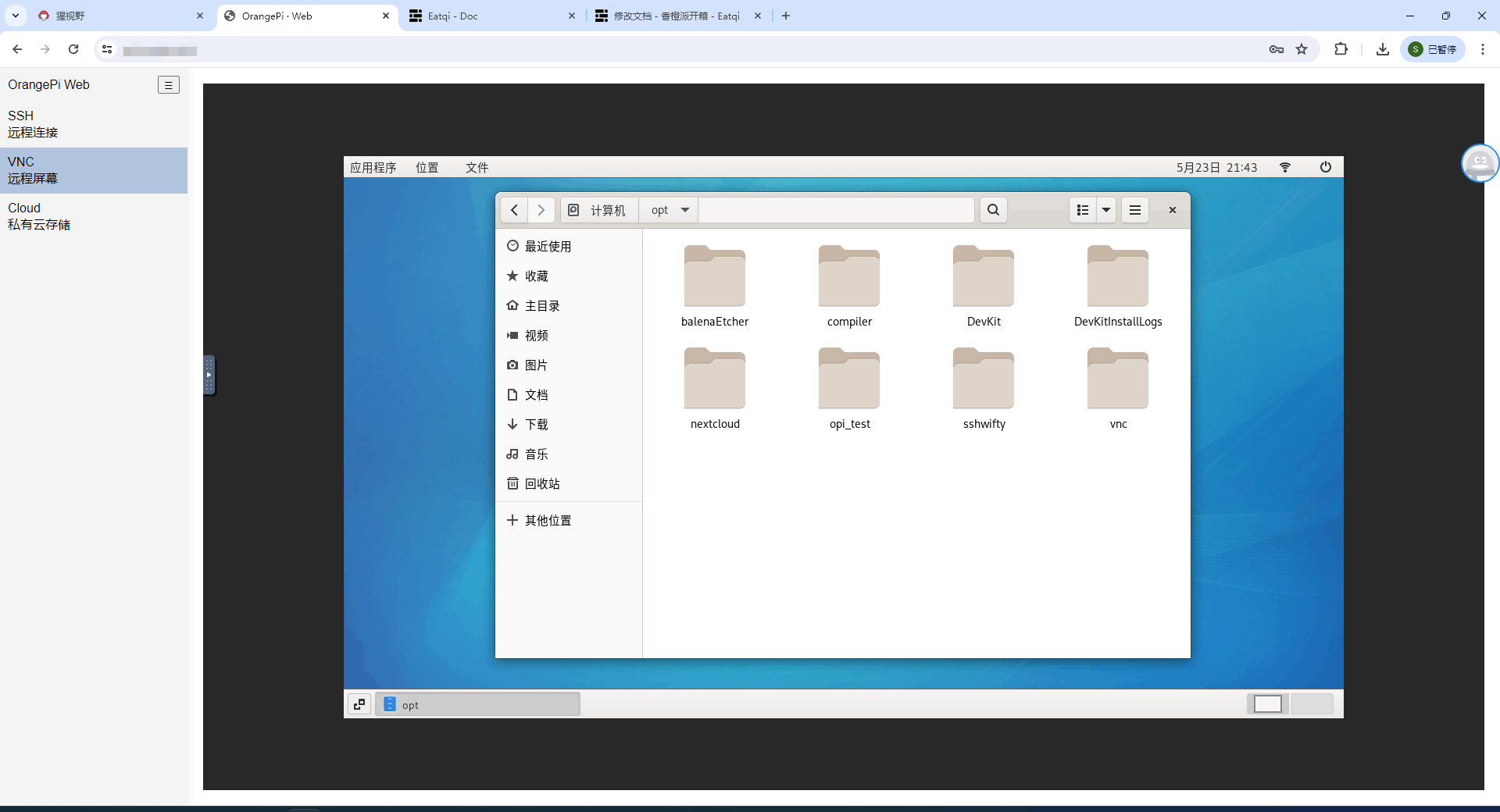

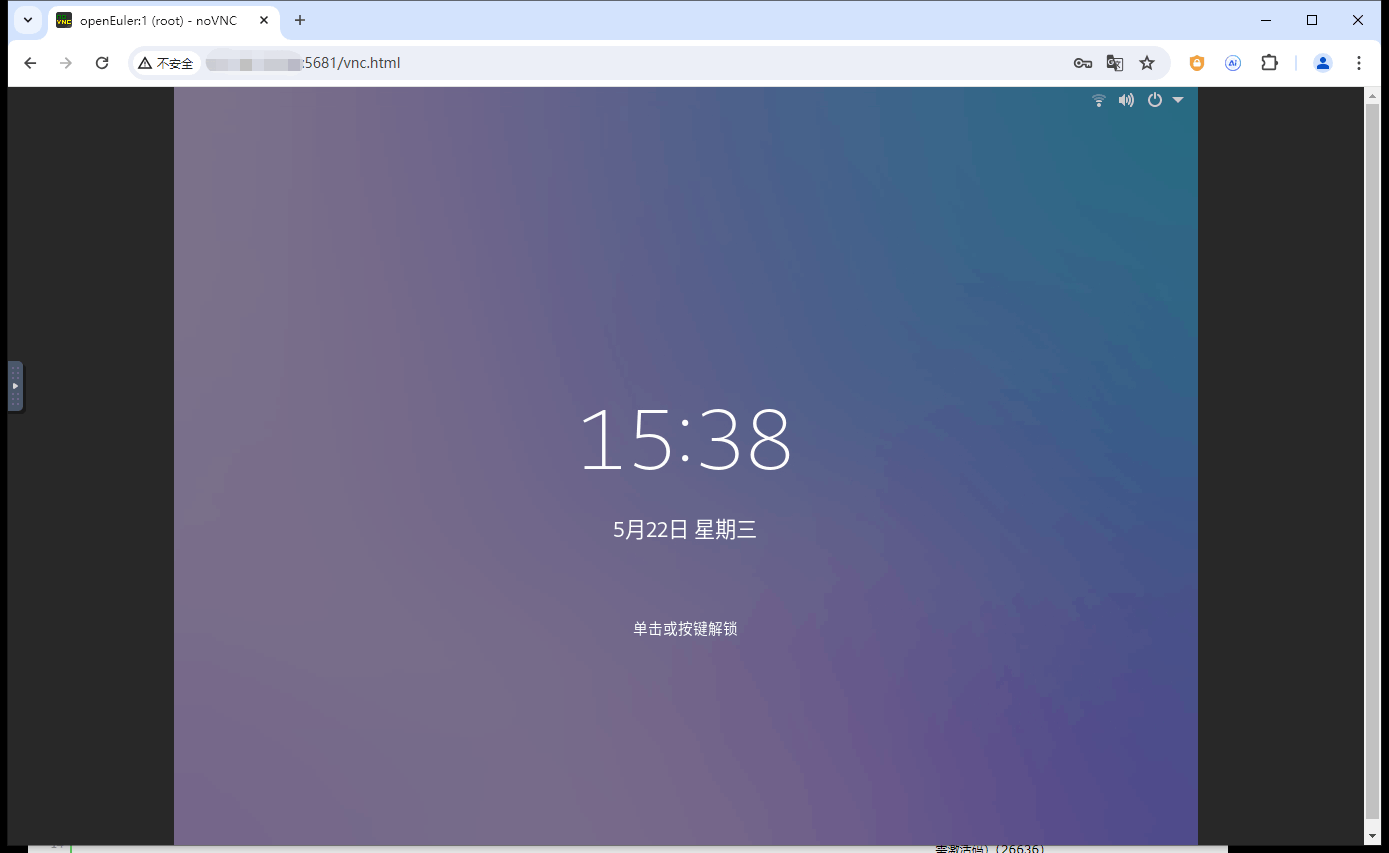

通过HTTP协议直接连接VNC服务器

2.4.2.1 NoVnc设置开机自启动

1. 创建文件夹存放日志

   mkdir -p /opt/vnc


2. 设置环境变量

   vim ~/.bashrc


   写入

   export HOME=/root


   执行生效

   source ~/.bashrc


3. 创建rc-local.service文件
   如果存在的话可以不用创建

   sudo vim /etc/systemd/system/rc-local.service


   写入

   [Unit]
   Description=/etc/rc.local Compatibility
   ConditionPathExists=/etc/rc.local
   [Service]
   Type=forking
   ExecStart=/etc/rc.local start
   TimeoutSec=0
   StandardOutput=tty
   RemainAfterExit=yes
   SysVStartPriority=99
   [Install]
   WantedBy=multi-user.target


4. 写入rc.local文件

   vi /etc/rc.local
   # vi /etc/rc.d/rc.local


   加入启动指令

   # 环境变量不生效报：vncserver: The HOME environment variable is not set.
   # 直接在指令前指定环境变量
   export HOME=/root
   # 不在这里启动vncserver 否则会连接异常
   # nohup sudo /usr/bin/vncserver > /opt/vnc/vncserver.log 2>&1 &
   nohup sudo /root/noVNC/utils/novnc_proxy --vnc localhost:5901 --listen 0.0.0.0:5681 > /opt/vnc/novnc.log 2>&1 &


   保存后授权文件

   chmod +x /etc/rc.local
   chmod +x /etc/rc.d/rc.local # 授权


5. 启用服务

   sudo systemctl enable rc-local


6. 启动服务并检查状态

   sudo systemctl start rc-local.service
   sudo systemctl status rc-local.service


7. 重启测试

   reboot


8. 或者脚本启动
   构造脚本

   vi start_vnc.sh


   写入

   #!/bin/bash
   # nohup sudo vncserver > /opt/vnc/vncserver.log 2>&1 &
   nohup sudo /root/noVNC/utils/novnc_proxy --vnc localhost:5901 --listen 0.0.0.0:5681 > /opt/vnc/novnc.log 2>&1 &


   设置

   vi /etc/rc.local


   加入启动指令

   export HOME=/root
   /root/start_vnc.sh


2.4.2.2 vncserver开机自启

w 注意：如果不使用以下方法设置，而使用rc.local开机启动vncserver，可能会导致连接异常

连接异常

1. 添加映射用户

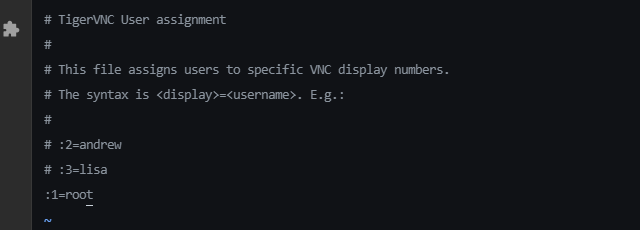

   编辑文件/etc/tigervnc/vncserver.users
   例如设置用户root来启动VNC显示，则添加一行 :1=root

   vi /etc/tigervnc/vncserver.users


   d 此处添加的用户必须是已经存在的系统用户，否则会报错提示用户不存





2. 拷贝示例服务文件
   根据步骤1，将示例文件命名为对应编号的配置文件。

   cp /usr/lib/systemd/system/vncserver@.service /etc/systemd/system/vncserver@:1.service


3. 重新加载 systemd 配置

   systemctl daemon-reload


4. 启动服务

   # 设置开机自启
   systemctl enable vncserver@:1.service
   # 启动服务
   systemctl start vncserver@:1.service
   # 验证服务
   systemctl status vncserver@:1.service
   # 检查服务版本
   vncserver -version


5. 重启测试

   reboot

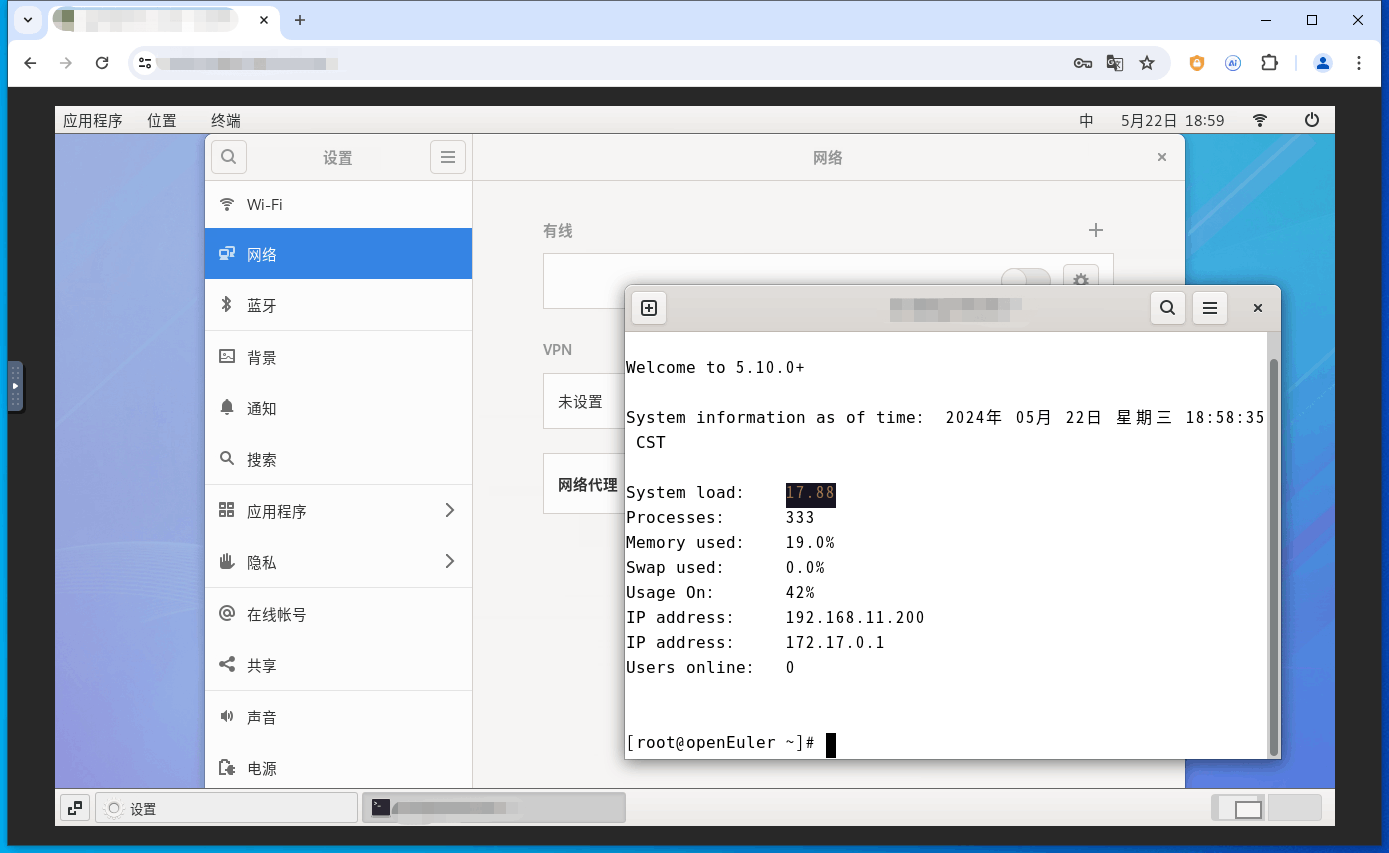

   最终效果



三、用途探索

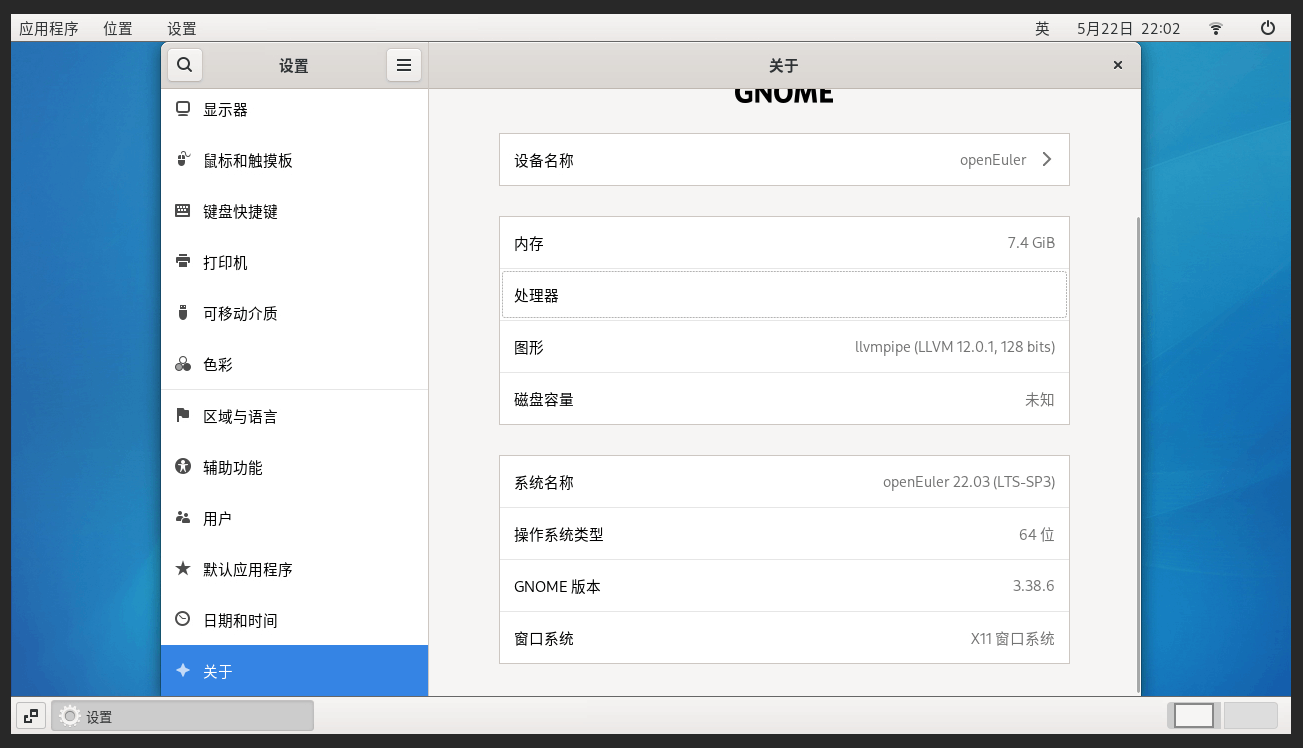

可以看到，OrangePi Kunpeng Pro开发板预装了openEuler 22.03 (LTS-SP3)系统 以及GNOME 3.38.6可视化图形界面。实际可用内存7.4G，不具备独立显卡，使用llvmpipe (LLVM 12.0.1, 128 bits)进行图形渲染。

下面可以来看下，拥有这样一块便于携带、性能相对富裕的开发板，能够来做些什么呢：

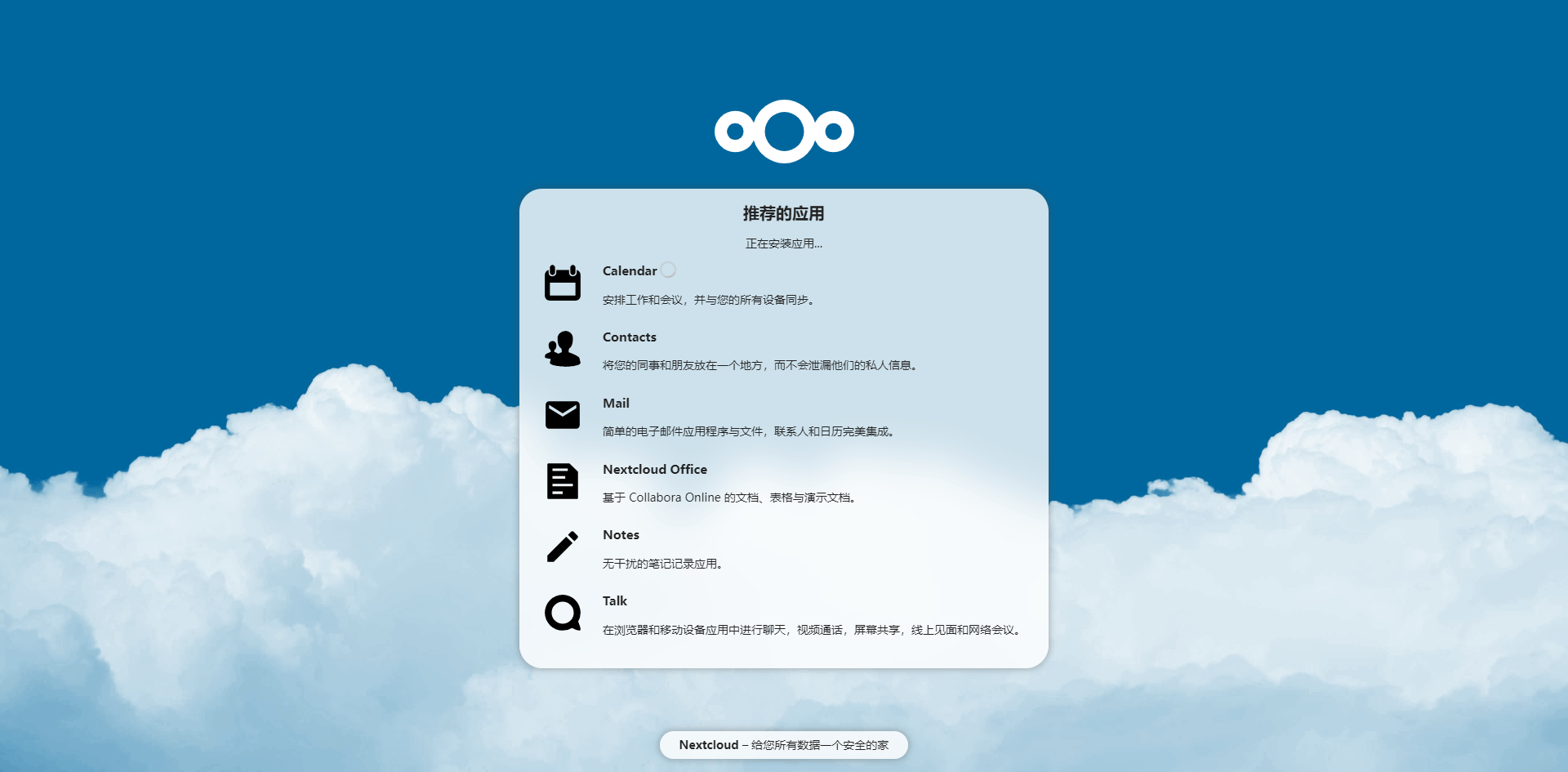

3.1 私人网盘

# 拉取 NextCloud 镜像
sudo docker pull nextcloud
# 创建挂载目录
mkdir -p /opt/nextcloud
# 启动容器并映射到5682端口
sudo docker run -d --restart=always --name nextcloud -p 5682:80 -v /opt/nextcloud:/data nextcloud

修改IP绑定

docker exec -it nextcloud bash
apt-get update
apt-get install vim
vim config/config.php

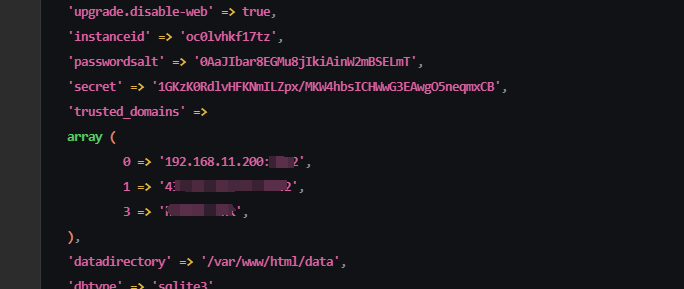

修改 trusted_domains，添加我们需要访问的域名或IP，IP 需要填写端口，域名直接写二级域名

'trusted_domains' =>
array (
  0 => '192.168.11.22:8111',
  1 => 'omv.local',
),

重启容器

docker restart nextcloud

3.2 自建集成服务

写一个简单的页面用来管理我们部署的服务，方便快速使用。

---

四、扩容

• 移动硬盘格式化为FAT32/exFAT

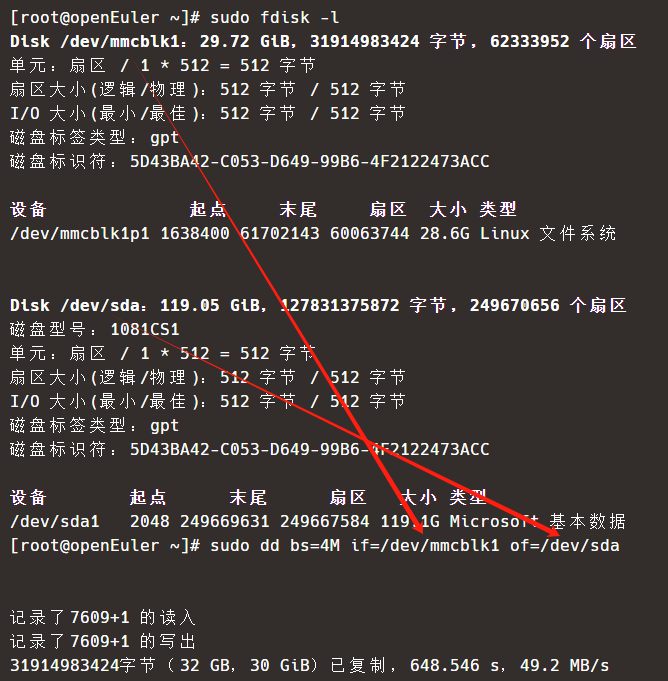

• 插入移动硬盘后运行命令

  sudo fdisk -l


  根据大小找到系统盘和移动硬盘，然后执行下面的命令，把SD卡里的系统复制到硬盘中

  sudo dd bs=4M if=/dev/mmcblk1 of=/dev/sda


  拷贝需要一定的时间，请耐心等待





• 需要注意几个问题：

  • bs=4M，M必须大写，否则会报错(dd invalid number 4m)
  • if=/dev/mmcblk1 是系统分区
  • of=/dev/sda 后面是内存卡的路径

• 断电拔卡
  关机断电后，拔出SD卡替换原有的系统TF卡，然后再上电开机。

• 磁盘分区

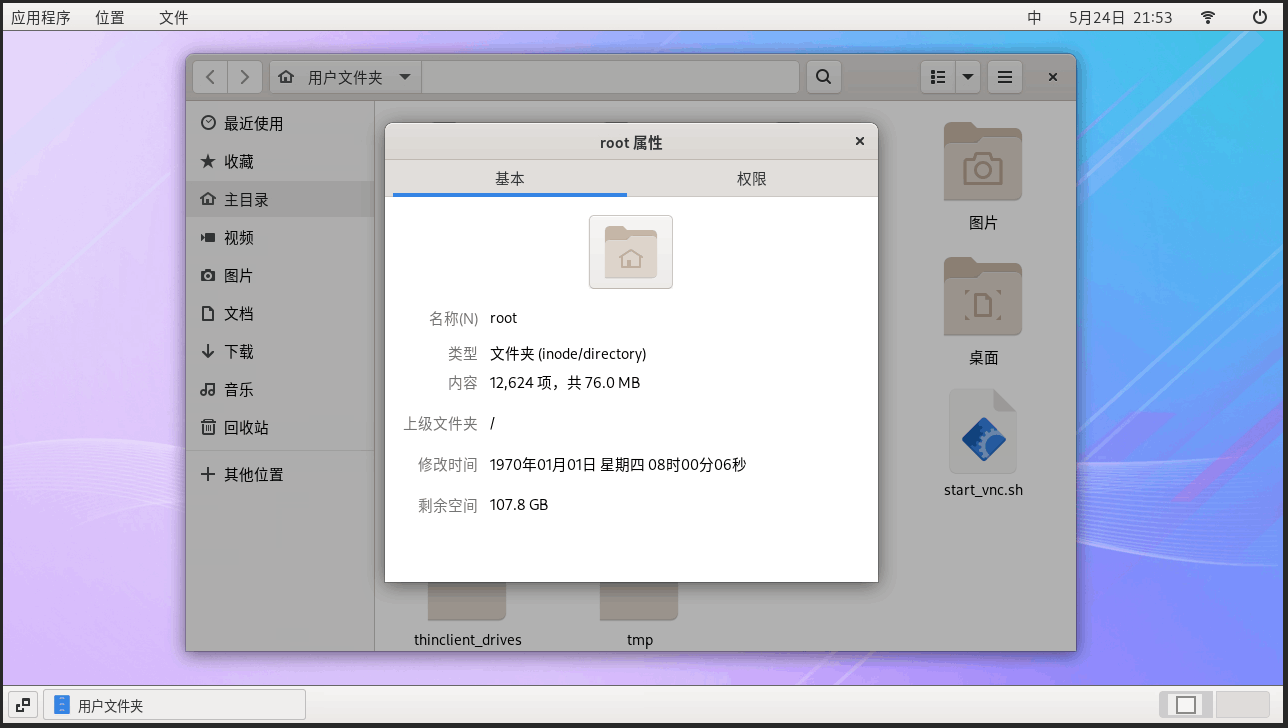

  可以看到存储空间并未完全使用，通过拷贝仅使用了原来的空间大小。



  还需要输入以下指令帮助我们调整分区

  # 把/dev/mmcblk1下的第一个分区扩充到100%(应该这个是失效的，可以考虑跳过使用下面的指令)
  sudo parted /dev/mmcblk1 resizepart 1 100%
  >>> 信息: 你可能需要 /etc/fstab。

  # 再尝试使用(应该是这个指令生效了)
  parted -l
  # 出现如下信息
  >>> 型号：SD SD128 (sd/mmc)
  >>> 磁盘 /dev/mmcblk1：128GB
  >>> 扇区大小 (逻辑/物理)：512B/512B
  >>> 分区表：gpt
  >>> 磁盘标志：
  >>> 编号  起始点  结束点  大小   文件系统  名称  标志
  >>>  1    839MB   128GB   127GB  ext4

  # 这个时候使用

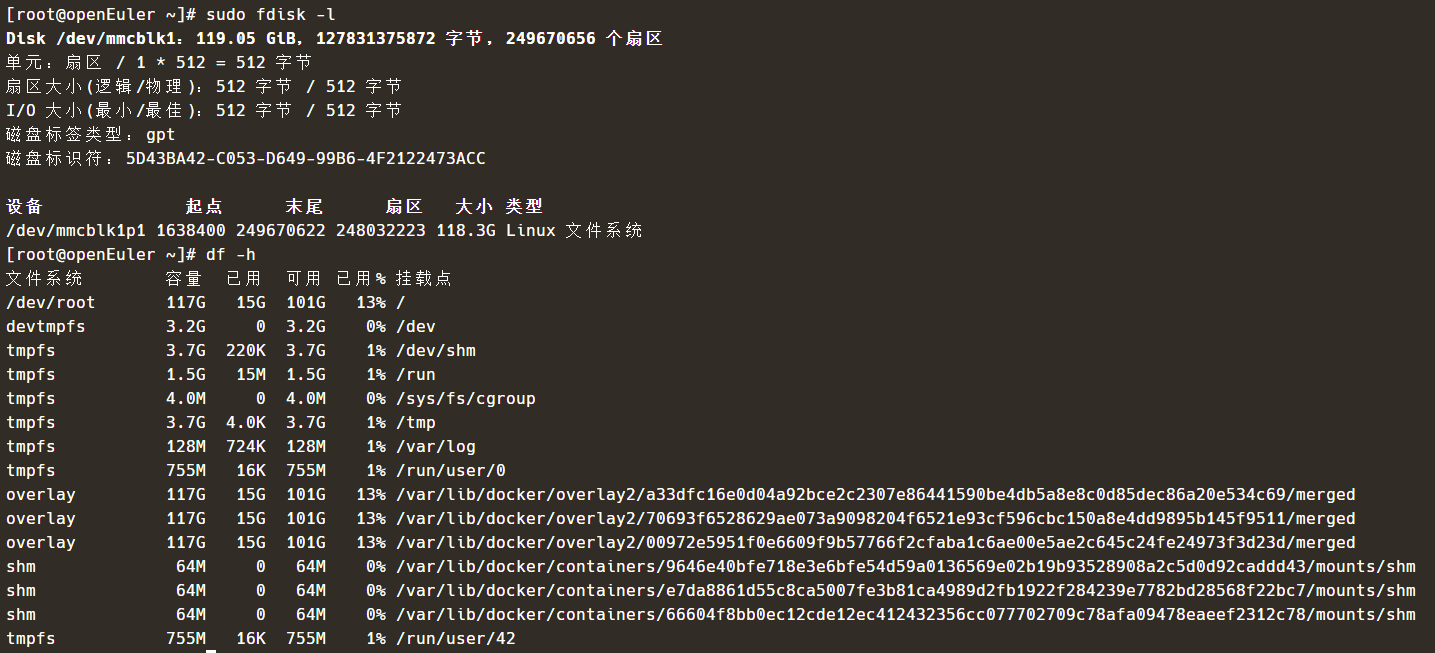

  sudo fdisk -l
  # 或者使用均
  lsblk
  # 均可以看到已经拓展到118G，但是实际根目录还是32G
  # 磁盘空间存在异常，还需要调整(参考下面处理异常)
  >>> /dev/mmcblk1p1 1638400 249670622 248032223 118.3G Linux 文件系统


• 处理异常
  换回原先的TF卡，将新卡当做U盘插入，调整修复磁盘空间

  e2fsck -f /dev/sda1
  sudo resize2fs /dev/sda1






五、总结

当你做完以上步骤，恭喜你，你已经使用OrangePi Kunpeng Pro开发板，成功自己搭建了一个Linux服务器。

• 你可以在任意地方，远程连接上放在家里的这块板子，通过VNC连接的形式进行办公或者文件下载。

• 如果你厌倦了各大网盘的网速或者私密性，这块板子就是你的私人网盘。

• 如果你配了自己的手机热点，你还可以随身携带这块板子，在任意地方开启服务。

• 如果你懂一点点代码，想拥有更多服务可以自由自在的定制化开发。

今天的装机教程就到这里，谢谢大家观看。
