python使用matplotlib画出的图如何放到word中

论文中使用的图一般为两种格式：矢量格式（.wmf,.emf,.eps），位图格式(.bmp,.jpj,.png,.tif)

注：eps，pdf 属于adobe公司，visio, emf为微软产品，两家存在竞争不能直接以另存为的方式转化

矢量格式的图放大后不会模糊，所以这里主要介绍如何使用矢量格式（emf）的图片

首先在python中先把图画出来

import matplotlib.pyplot as plt

Accuracy_list = [1,2,3,4,5,6,7,8,9,10]
f1_list = [1,2,3,4,5,6,7,8,9,10]

x1 = range(0,10)
x2 = range(0,10)
y1 = Accuracy_list
y2 = f1_list

plt.plot(x1, y1, 'o-',c= 'blue') #画出来的是圆圈
plt.title('accuracy vs. epoches')
plt.ylabel('accuracy')
plt.legend([1,2],loc='upper left')
plt.show()
plt.savefig("accuracy_loss.pdf")

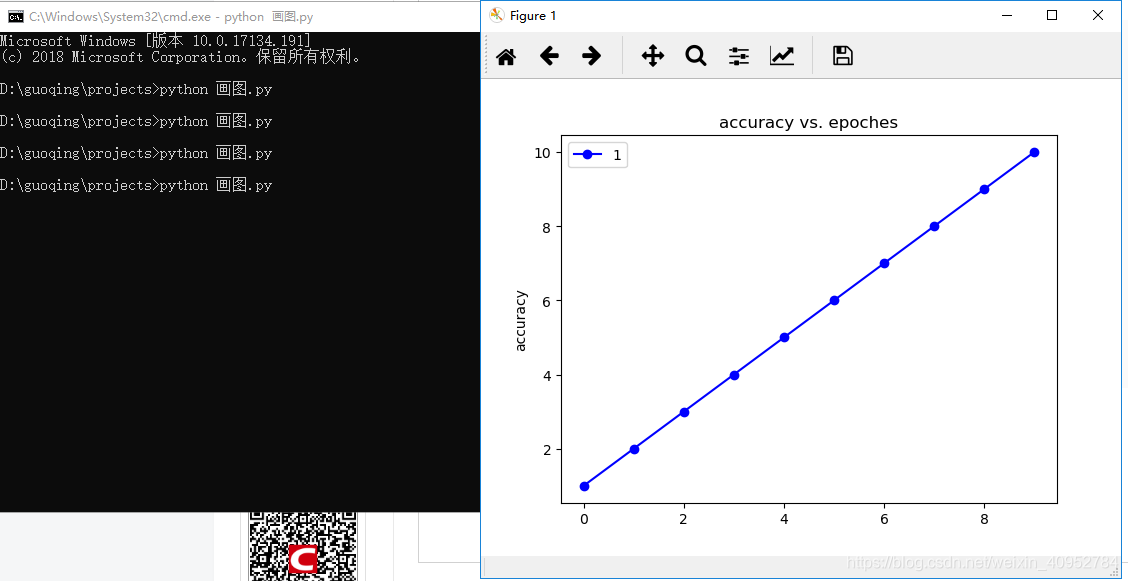

在命令行中执行这个程序(在程序中没有emf格式的，只能保存为eps后转化为emf)

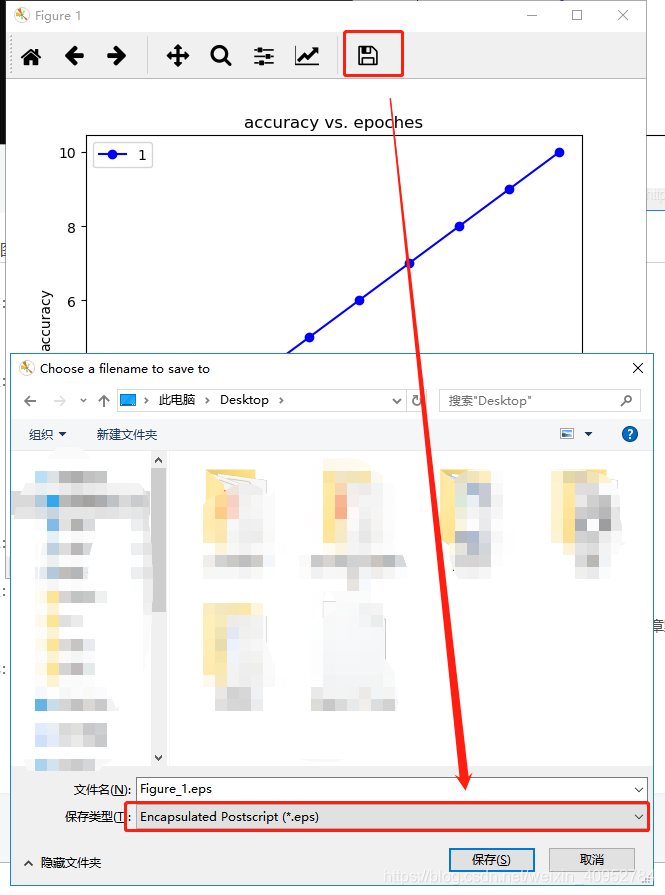

得到图后点击保存，按下图方法保存为.eps的格式

因为word中不能直接打开eps格式的文件，所以将eps转化为emf

在线转化地址：https://cloudconvert.com/eps-to-emf

保存后可以直接放在word中。

但是这个时候，图形可能被压缩了，但是放大后还是清晰的，只有线条有很多锯齿状

我的解决办法是在word中插入一个visio对象，打开visio拖入emf图，保存就好。如果没有visio就只能看着那些锯齿状了。

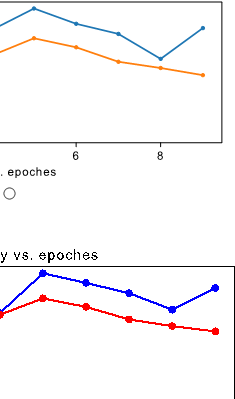

下边是使用visio和没有使用的对比图
