【SM8475】mipi转HDMI调试

已于 2023-10-16 15:15:10 修改
阅读量916 收藏 2
点赞数
分类专栏： QCM2290 文章标签： android linux 驱动开发
于 2023-06-08 21:10:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_40970718/article/details/131056802
版权
本文介绍了在SM8475平台上进行MIPi到HDMI转换的调试过程，包括DSI1和LT8912B芯片的调试。在DSI1调试中涉及了设备树的配置，而在LT8912B芯片调试中，通过宏控制测试模式验证芯片输出HDMI信号的正常。同时，提到了DEBUG阶段如何检查DSI0和DSI1的状态，以及在UEFI阶段HDMI输出的调试问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

背景：

SM8475平台支持两路MIPi;第二路mipi接HDMI。

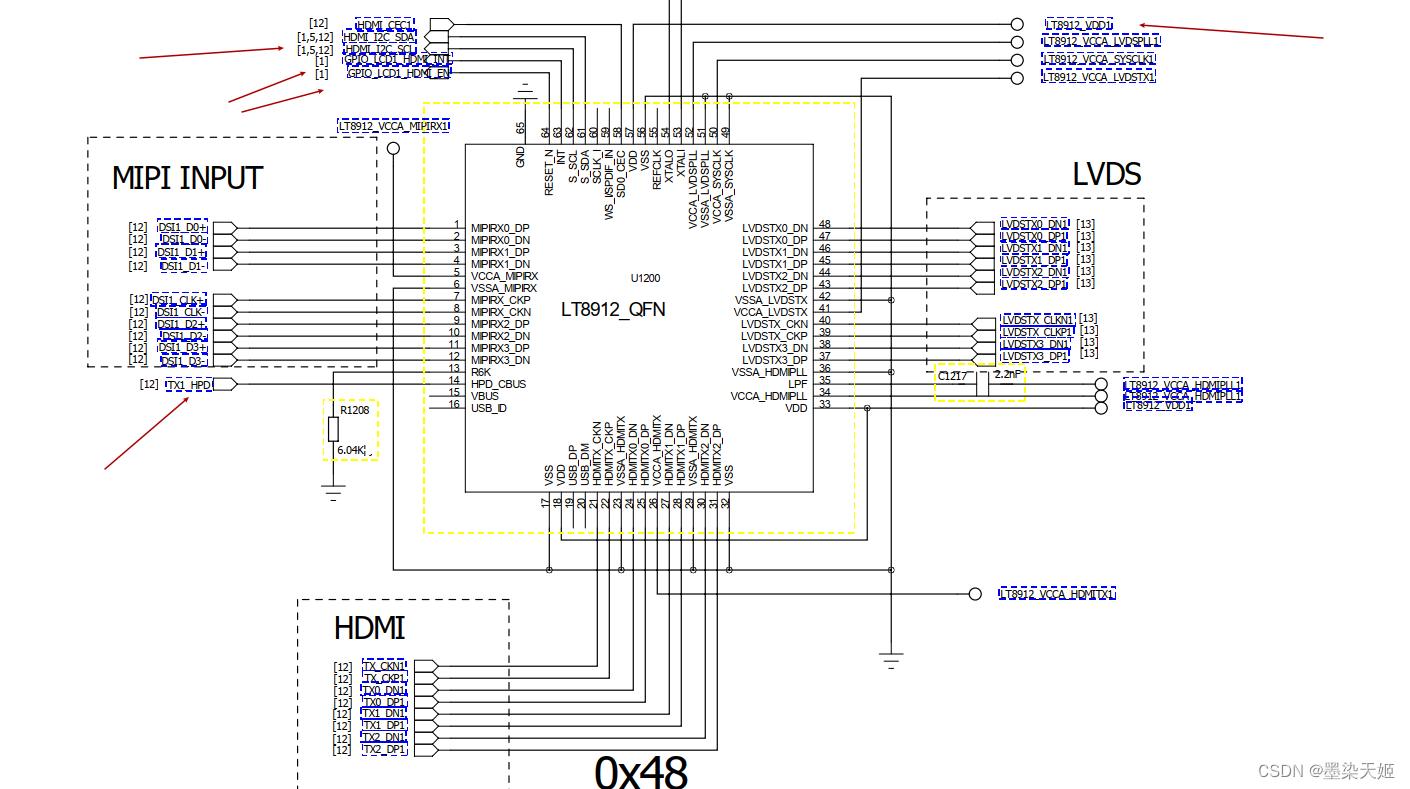

在这里插入图片描述

所以这个玩意要分开两块来调试
1.调试dsi1
2.调试lt8912b芯片

调试lt8912b芯片：

在测试模式下保证lt8912b芯片能通过HDMI输出视频信号

1.移植驱动配置设备树，注意避免GPIO占用，这个驱动客制化的有点严重，不太好
kernel_platform/msm-kernel/drivers/misc/i2c_bridge/Makefile

obj-m += lt8912b.o

kernel_platform/msm-kernel/drivers/misc/i2c_bridge/lt8912b.c
