Canvas使用和导出PDF

使用canvas

HTML5 的 canvas 元素使用 JavaScript 在网页上绘制图像。
画布是一个矩形区域，你可以控制其每一像素。
canvas 拥有多种绘制路径、矩形、圆形、字符以及添加图像的方法。

<template>
  <div>
    <a-card style="margin-bottom: 30px">
      <a-row style="margin-bottom: 10px">
        <a-button type="primary" @click="toPdfAndDownload">下载pdf</a-button>
      </a-row>
      <a-row>
        <a-col :span="24">
          <canvas id="testCanvas" width="1450px" height="1600px"
                  style="border:1px solid #cccccc;"></canvas>
        </a-col>
      </a-row>
    </a-card>
  </div>
</template>

绘图

可以对canvas的基础函数进行封装，然后方便调用绘图，例如

          drawLine(beginX, beginY, beginX,beginY - 100, 0.6, '#000')
          drawFraction('N**', 'P**', beginX, beginY - 140,'#000', '16pt 微软雅黑')
          drawArc(beginX, beginY - 240, 10, 0, 360,true, false, '#000','','#000')
          drawRect2(beginX, beginY, params.width[j], bottomHeight, '#000', '')
          drawText('143/476', beginX + params.width[j] + 48, beginY + bottomHeight / 2,'#000000', '', 'center')

导出pdf

使用html2canvas组件对canvas进行截图，然后利用jsPdf组件将截图放入pdf文件中，并导出pdf。这样我们可以点击按钮，立即实现这一过程，然后下载得到pdf文件。

  import html2canvas from 'html2canvas'
  import jsPDF from 'jspdf'

      toPdfAndDownload() {
        let uuid = this.uuid()
        // 截图区域是testCanvas
        html2canvas(document.getElementById('testCanvas'), {
          background: "#ffffff",
          useCORS: true,
        }).then(function (canvas) {
          let contentWidth = canvas.width;
          let contentHeight = canvas.height;
          let imgWidth = 595.28;
          let imgHeight = 592.28 / contentWidth * contentHeight;
          let pageData = canvas.toDataURL('image/jpeg', 1.0);
          let pdf = new jsPDF('', 'pt', 'a4');
          pdf.addImage(pageData, 'JPEG', 0, 0, imgWidth, imgHeight)
          pdf.save(uuid + '**************.pdf');
        })
      },

      uuid() {
        var s = [];
        var hexDigits = "0123456789abcdef";
        for (var i = 0; i < 36; i++) {
          s[i] = hexDigits.substr(Math.floor(Math.random() * 0x10), 1);
        }
        s[14] = "4";   // bits 12-15 of the time_hi_and_version field to 0010
        s[19] = hexDigits.substr((s[19] & 0x3) | 0x8, 1);   // bits 6-7 of the clock_seq_hi_and_reserved to 01
        s[8] = s[13] = s[18] = s[23] = "-";
        return s.join("");
      },

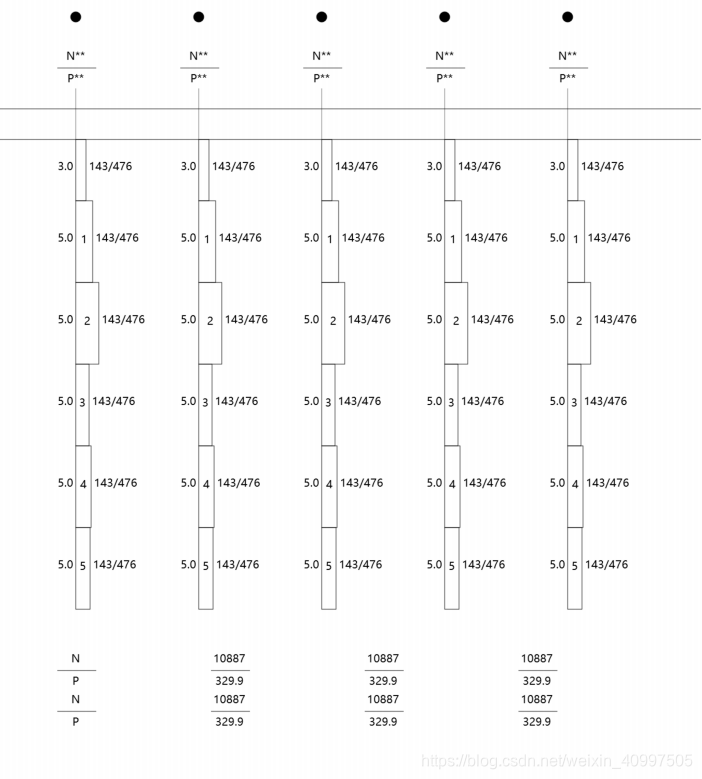

效果示例

如果觉得比较模糊，可以画得大一些，然后缩小成A4大小，放入pdf，这样就看起来尚可。
