Qt 项目：多串口测试工具（MacOS以及Windows平台）

Qt 项目：多串口测试工具（MacOS以及Windows平台）

项目地址：多线程多串口测试工具https://gitee.com/lsqiscool/sata_test.git

项目介绍：由于串口较多，采用多线程，某几个串口公用一个线程；对连接的多个串口进行识别；对需要的测试的串口进行勾选；设定测试数据；对测试串口返回数据进行特判；设定串口波特率；在设定的时间内，对某一串口进行反复测试；设定串口发送时间间隔；对测试日志进行输出。

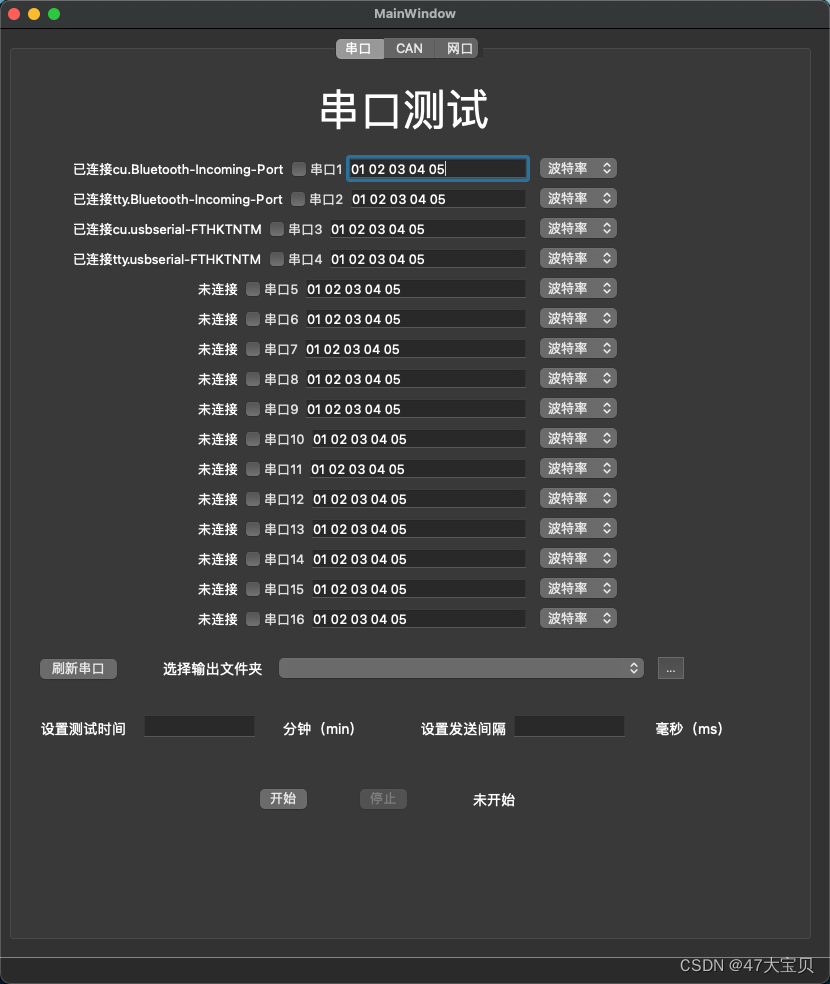

窗体运行界面：（没加margin限定。有点乱。。）

文件架构：

串口类

主要功能都在串口类，sataCon，为了进行多线程操作，继承自QObject，其中三个timer分别为总体测试时间、接收数据、间隔发送，serial为Qt封装的串口类对象。

该类基本逻辑为：

1. 对于某个串口的测试时，主线程向子线程发送信号，触发槽函数sataConTest()，启动开始测试timer（timerIntreval、totalTimer），每个timerIntraval结束时，发送一次测试内容；
2. 当串口收到readyRead信号时，触发timer（timerReceiver），该timer结束后，开始读取串口数据（防止数据读取不完整），读取数据加入List（receiveDataSet），每当receiveDataSet到1000条则写入byteToFile，主线程中定时将byteToFile写入文件，并清空；
3. totalTimer结束后，线程发出信号至主线程。

串口我进行了短接，即发什么收什么。

类定义：

class sataCon: public QObject
{
    Q_OBJECT
public:
    QTimer*                     myTimerTotal;
    QTimer*                     myTimerReceive;
    QTimer*                     myTimerInterval;
    QSerialPort*                serial;
    QList<QList<QByteArray>>    byteToFile;

    explicit sataCon(QObject *parent = NULL);

    ~sataCon();

    sataCon(QByteArray _byteArray, QString _serial, QString _baud);

signals:
    void sataTestTimeout();

public slots:
    // void reveiveData();
    void handleData();

    void sataConTest();

    void sataSetInfor(QByteArray _byteArray, QString _serial,
    QString _baud, int _totalTime, int _intervalTime);

    void stopTestFromOutSide();

private:
    QList<QByteArray>   receiveDataSet;
    QByteArray          byteArray;
    QByteArray          receiveByteArray;
    QString             baud;
    int                 totalTime;
    int                 intervalTime;

    void initPort();

    void sendData();

    void stopTest();

};

类内实现：

构造函数：

初始化timer和serial

sataCon::sataCon(QObject *parent) : QObject(parent)
{
    /*...*/
    myTimerReceive = new QTimer;
    myTimerReceive->setTimerType(Qt::PreciseTimer);
    myTimerInterval = new QTimer;
    myTimerInterval->setTimerType(Qt::PreciseTimer);
    myTimerTotal = new QTimer;
    myTimerTotal->setTimerType(Qt::PreciseTimer);
    serial = new QSerialPort();
}

set函数：

set配置信息，包括发送数据、串口名称、波特率、总测试时间、发送间隔

void sataCon::sataSetInfor(QByteArray _byteArray, QString _serial,
QString _baud, int _totalTime, int _intervalTime)
{
    byteArray = _byteArray;
    // serial = new QSerialPort();
    serial->setPortName(_serial);
    baud = _baud;
    totalTime = _totalTime * 60 * 1000;
    intervalTime = _intervalTime;

    receiveByteArray.clear();
    byteToFile = {};

    initPort();
}

init函数：

对串口、Timer进行初始化，绑定Timer的槽函数

void sataCon::initPort()
{
    if (serial->open(QIODevice::ReadWrite))
    {
        qDebug() << serial->portName() << "Port have been opened";
    }
    else
    {
        qDebug() << serial->portName() << "open failed";
    }

    if (baud == QString("9600"))
    {
        serial->setBaudRate(QSerialPort::Baud9600);
    }
    else if (baud == QString("19200"))
    {
        serial->setBaudRate(QSerialPort::Baud19200);
    }
    else if (baud == QString("38400"))
    {
        serial->setBaudRate(QSerialPort::Baud38400);
    }
    else if (baud == QString("57600"))
    {
        serial->setBaudRate(QSerialPort::Baud57600);
    }
    else if (baud == QString("115200"))
    {
        serial->setBaudRate(QSerialPort::Baud115200);
    }
    else if (baud == QString("460800"))
    {
        serial->setBaudRate(QSerialPort::Baud460800);
    }

    connect(serial, &QSerialPort::readyRead, this, [=](){
        myTimerReceive->start(10);
    }, Qt::QueuedConnection);
    connect(myTimerReceive, &QTimer::timeout, this, &sataCon::handleData, Qt::QueuedConnection);
    connect(myTimerInterval, &QTimer::timeout, this, &sataCon::sendData, Qt::QueuedConnection);
    connect(myTimerTotal, &QTimer::timeout, this, &sataCon::stopTest, Qt::DirectConnection);
}

处理收到信息，以及相应开始结束槽函数和发送数据的函数

void sataCon::handleData()
{
    myTimerReceive->stop();
    receiveByteArray.append(serial->readAll());
    receiveDataSet << receiveByteArray;
    // qDebug() << receiveDataSet.size() << "----------";
    receiveByteArray = "";
    if (1000 == receiveDataSet.size())
    {
        byteToFile.append(receiveDataSet);
        receiveDataSet.clear();
    }
}

void sataCon::sataConTest()
{
    if (serial->isOpen())
    {
        qDebug() << serial->portName() << "Start Test!";
        myTimerTotal->start(totalTime);
        myTimerInterval->start(intervalTime);
    }
    else
    {
        qDebug() << serial->portName() << "open failed";

    }
}

void sataCon::sendData()
{
    // qDebug() << QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss.zzz") << "    start";
    serial->write(byteArray + "\r\n");
    // qDebug() << QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss.zzz") << "    end";
}

void sataCon::stopTest()
{
    myTimerInterval->stop();
    myTimerTotal->stop();

    serial->clear();
    serial->close();

    emit sataTestTimeout();

    qDebug() << "Stop cause timeout";
}

void sataCon::stopTestFromOutSide()
{
    myTimerInterval->stop();
    myTimerTotal->stop();

    serial->clear();
    serial->close();

    qDebug() << "Stop cause button click";
}

ui界面

没啥说的，由于要对16个串口进行同时测试，控件有点多。
