非常好用的Modbus调试软件----MThings

一、简介

MThings是长念(上海)技术开发有限公司推出面向轻量级自动化市场及应用,以实现企业生产经营一体化为目标,为企业提供整个生产流程中设备监控、数据汇总、分析及管理的有效平台,使企业能够及时有效地获取信息,及时地做出反应,以获得最优化的结果,从而降低管理成本,让企业高效发挥商业价值。

其中有两个版本,个人版和商用版。

个人版是一款全新的标准化专业MODBUS上位机软件,提供主从机一体化操作,可用于MODBUS设备调试、仿真、运维。禁止商业应用!

商用版面向商业用户,支持组态面板、历史数据存储、告警、数据网关、多操作系统等高级功能。永久授权,终身维护。

还可以付费进行定制,支持项目级深度OEM和定制,软件持续维护和升级。

二、功能介绍

我主要使用了Modbus功能,这里主要介绍其Modbus功能。

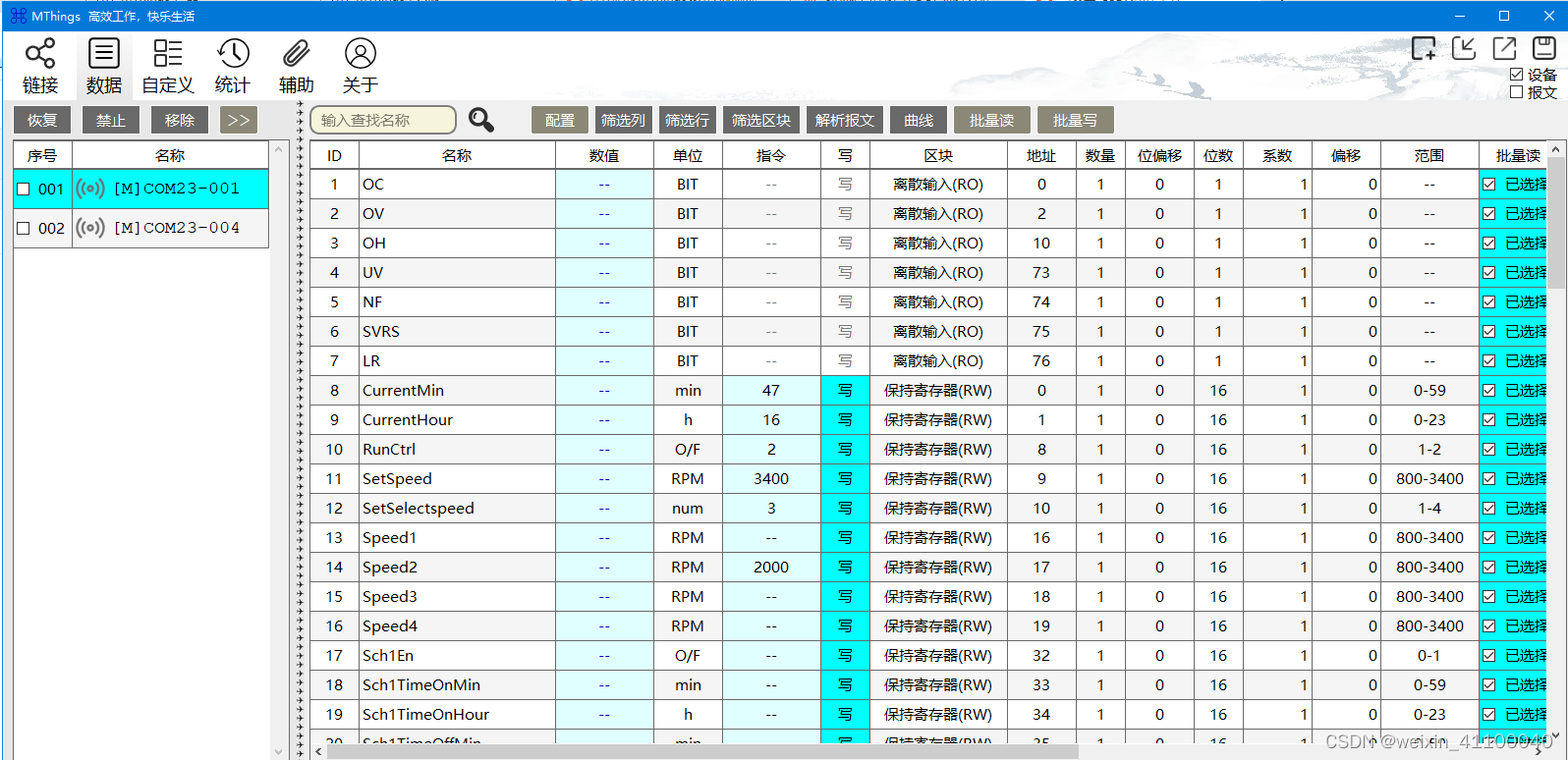

软件界面十分简洁,可操作,可视性强。非常适合新手操作及功能测试。

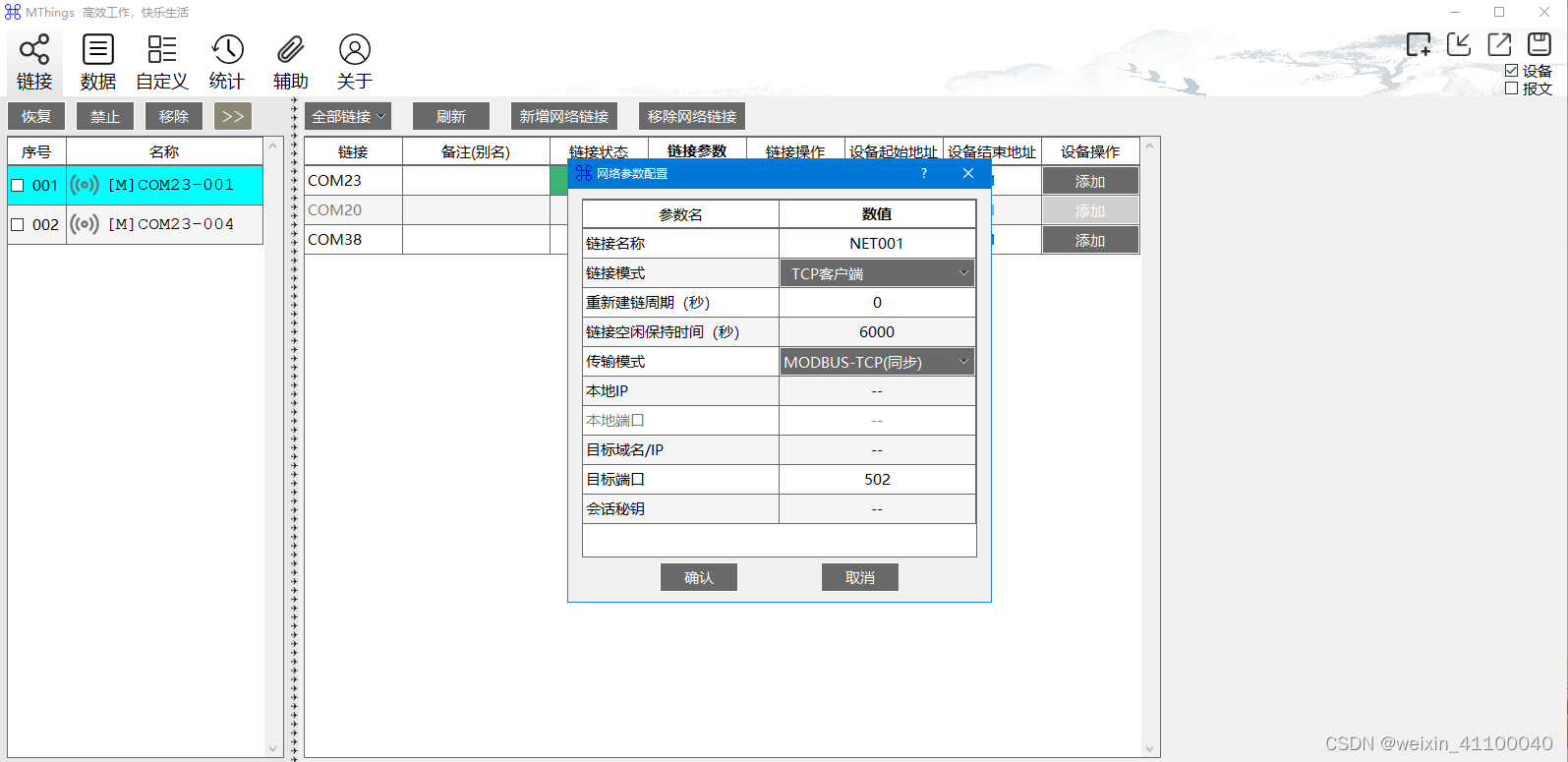

功能齐全,有模拟主机、模拟从机、多通道并发、多设备管理等功能。

还具备丢包率监控、报文记录、报文解析、自定义报文,可以非常清晰的测试产品是否安全可靠。

功能非常完善,技术支持也很给力,有问必答,回复快而且专业。非常推荐用它来做产品Modbus调试测试软件,个人感觉比ModbusPoll、Modscan、Modsim等强多了。新版本还支持中英文。

MODBUS通讯组态说明 仪表采用标准modbus通讯协议(读写部分数据) 格式为: 8位数据位,无奇偶校验,1位停止位。 在使用组态软件时,须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型。 数据为整型16位。 16路数据从寄存器00开始到16。 使用组态王寄存器从4001开始到4016。(对于有些组态软件,可能从3001开始) 参数代号 含义 4x0001 第1路测量值 4x0002 第2路测量值 4x0003 第3路测量值 。。。 。。。 。。。 。。。 4x0016 第16路测量值 例:读地址为1的仪表的第1路测量值(PV1=1000值) 发送数据为 01 03 00 00 00 01 84 0A (其中01 是仪表地址,03是功能号,00 00是寄存器起始地址,00 01 表示读一个 数,84 0A是校验码。如果要读第1、2路测量值两个数据,则可以发送,01 03 00 00 00 02 C4 0B 返回数据为 01 03 02 03 E8 B8 FA (其中03 E8—1000)。 以下为通讯测试软件设置说明: 对于测试软件中的参数设置,见上图, 串口:以电脑串口号为准 波特率:和仪表波特率一致 数据位:8位 奇偶校验位:无 停止位:1 读数据指令:0X030000000Y 其中:0X指仪表的地址,以仪表的地址为准,如为1,则X=1 0Y指读取仪表数据的路数,如8路数据则Y=8。 Registet Size:2 Byte Sign/Unsign:e有无符号 Decimal:小数点,一般为1,即1位有效位。 如数值123,如Decimal值为0,测显示123.000 如Decimal值为1,测显示12.300
