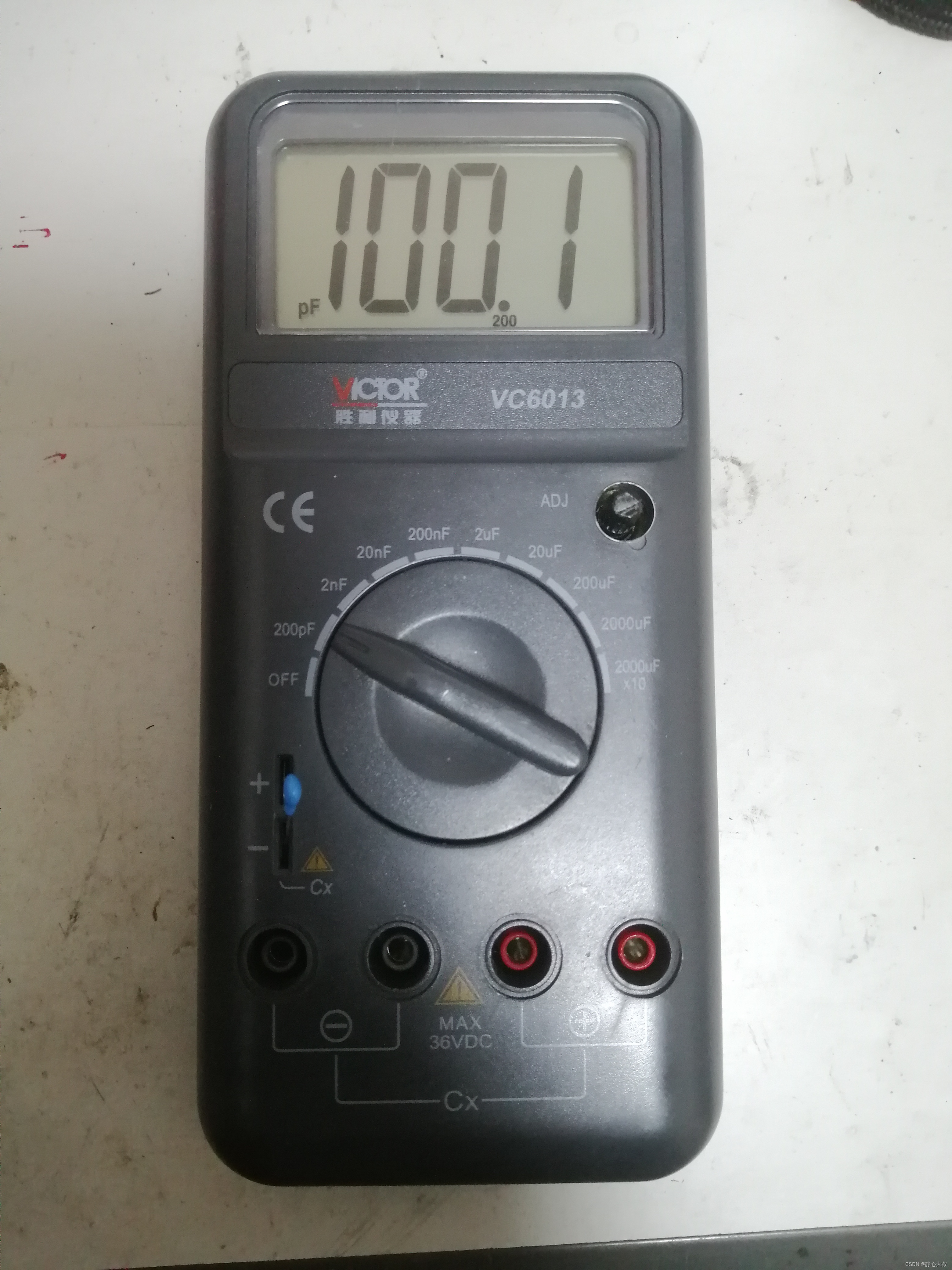

维修一款20年前的电容测试表VC6013

一、大概情况

       在咸鱼市场淘了一台VC6013电感测试表，本来想捡漏的，结果发现是一个大坑，不但被人维修过，还发现被拆了一些ic，网络上也找不到合适的图纸，只找到一份比较接近的图纸，但是比较下来还是有一些差异，索性就自己测绘了一下，看看到底能不能修好。

       还好这个产品都是用的通用器件做的，没有需要编程和校准的内容，几经波折，拆拆焊焊居然给它修好了。

二、维修过程

     1、通过总电流有20多mA可以判断电路存在短路和击穿的情况；正常的话总电流不超过3mA。

     2、不通电情况下静态测试各管脚对地电阻，发现T2 击穿，更换后功耗依然很大；继续查找发现T8，T7击穿,更换后电流下降到10mA左右。

     3、明显短路故障排除后lcd不显示，示波器测试IC1的40脚无时钟波形，正常情况下应该是32.8kHz，检查ic5的工作电压低于3v，根据IC1(tc7106)芯片的介绍，其37脚（test）的电压通常比VCC电压低3v以上，所以判断IC1损坏，更换后出现显示了，但是测量显示超量程无法工作。

     4、示波器测试发现IC5的12脚输出波形在uF档位出现方波不正，底部无法快速截止情况，判断相关ic损坏，更换IC5,6,7,8,9,后波形正常，测量依然不正常。判断这个表是因为误操作，电容没有放电造成大量集成电路损坏，不排除运放和三极管损坏问题，于是更换所有运放和三极管，电感表被顺利修复。

三、总结

      电感表在测量电容时一定要放电，否则会烧表；集成电路4000系列型号相同可以替代，我用CD4066替代HEF4066一样使用。

      为方便同好维修此表，我把图纸提供给大家，以及在pF档不接电容时用万用表测到的关键点电压和波形频率。

     VC6013应该在工厂有多个电路板版本，我提供的是VC6013.COM 2000.4.30
