9V耐压1200mA线性锂电池充电管理芯片的工作原理以及应用电路分享

概述

WD4056是一款最高耐压9V，充电电流高达1200mA单节锂离子电池线性充电管理芯片，其采用了恒定电流／恒定电压的充电模式。

WD4056采用了内部PM OSFET架构，加上防反灌电路，不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V。充电电流可通过PROG脚外接一个电阻设置，最高可达1200mA。当WD4056有电源而电池拿掉时，芯片电流为降低至50uA,来降低系统损耗。当电池电压达到最终浮充电压之后，同时充电电流降至设定值1/10时，WD4056将自动终止充电循环。当输入电压被拿掉时， WD4056自动进入一个低电流状态，电池漏电流在1uA以下。

WD4056的其他特点包括电池温度检测、CE 使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
工作原理
WD4056是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路，利用芯片内部的功率晶体管对电池进行涓流、恒流和恒压充电。充电电流可以用外部电阻编程设定，最大持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。WD4056包含两个漏极开路输出的状态指示输出端，充电状态指示端CHRG和电池充电完成指示输出端STDBY。
WD4056芯片内部的功率管理电路在芯片的结温超过130℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计就可以了，因为在最坏情况下， WD4056会自动减小充电电流。

WD4056当输入电压大于电源低电压检测阈值和芯片使能输入端接高电平时，WD4056开始对电池充电 CHRG管脚输出低电平，表示充电正在进行。如果电池电压低于2.9v,WD4056采用涓流对电池进行预充电。当电池电压超过3V时，充电器采用恒流模式对电池充电，充电电流由PROG管脚和GND之间的电阻 RPROG确定。当电池电压接近4.2V 电压时，充电电流逐渐减小，WD4056进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束，CHRG端输出高阻态，STDBY端输出低电位。

WD4056充电结束阈值是恒流充电电流的10%。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保电池端调制电压的精度在1％以内，满足了锂离子电池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于0.1uA，从而增加了待机时间。如果将使能输入端CE 接低电平，充电器停止充电。

特性
■ 待机电流＜1uA
■ 线性充电模式，充电电流可达1200mA涓流／恒流／恒压三段式充电
■ 温度自适应实现充电速率最大化
■C/10 充电终止
■ 2. 9V涓流充电
■ 软启动限制了浪涌电流
■ 充电电流外部可调
■ 电池温度监测功能
■ 自动再充电
■ 电池防反接功能
■ 充电状态指示、无电池和故障状态指示

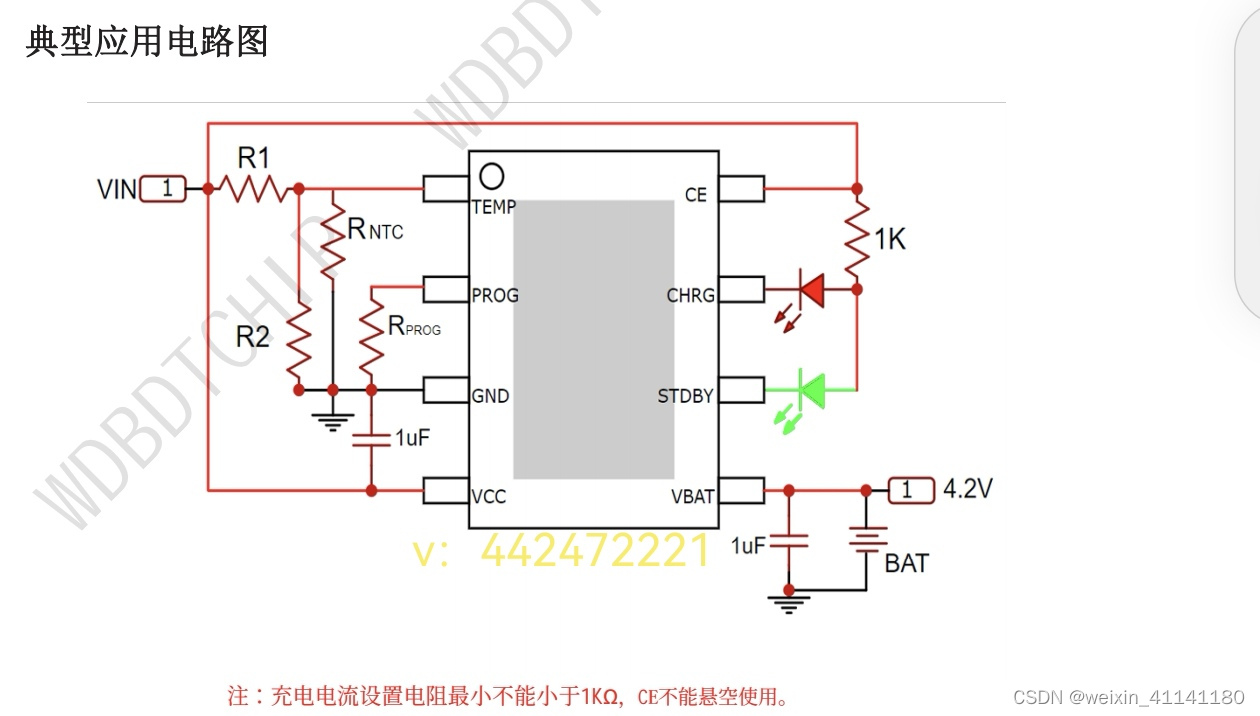

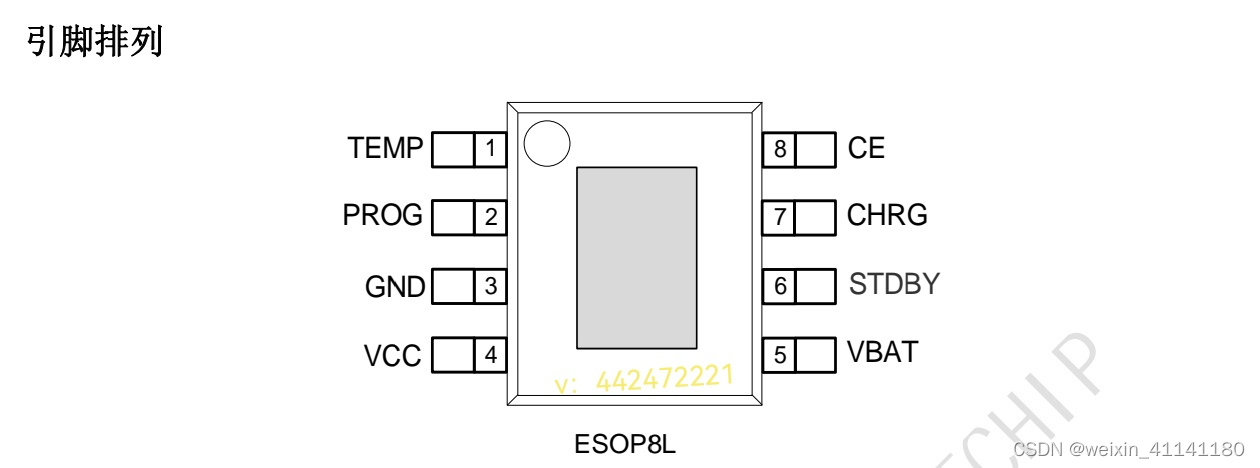

■ ESOP8封装
应用
■ 蓝牙音响、蓝牙耳机
■ 便携设备
■ 可穿戴产品
■ 移动电源
