数据中心网络架构浅谈(二)

上一篇说了传统三层网络架构,这一次来看看近些年开始流行的Fabric网络架构。

**

Fabric

**
Fabric一词来源于网络交换机。网络交换机就是将输入端口的数据,经过判断,转发到输出端口。其架构大体如下图所示:
图片描述

交换机内部连接输入输出端口的是Switch Fabric。最简单的Switch Fabric架构是crossbar模型,这是一个开关矩阵,每一个crosspoint(交点)都是一个开关,交换机通过控制开关来完成输入到特定输出的转发。一个crossbar模型如下所示:
图片描述

可以看出,这里的开关矩阵类似于一块布的纤维,所以交换机内的架构被称为Switch Fabric(纤维)。这是Fabric一词在网络中的起源。

**

Clos架构

**
Charles Clos曾经是贝尔实验室的研究员。他在1953年发表了一篇名为“A Study of Non-blocking Switching Networks”的文章。文章里介绍了一种用多级设备来实现无阻塞电话交换的方法,这是Clos架构的起源。

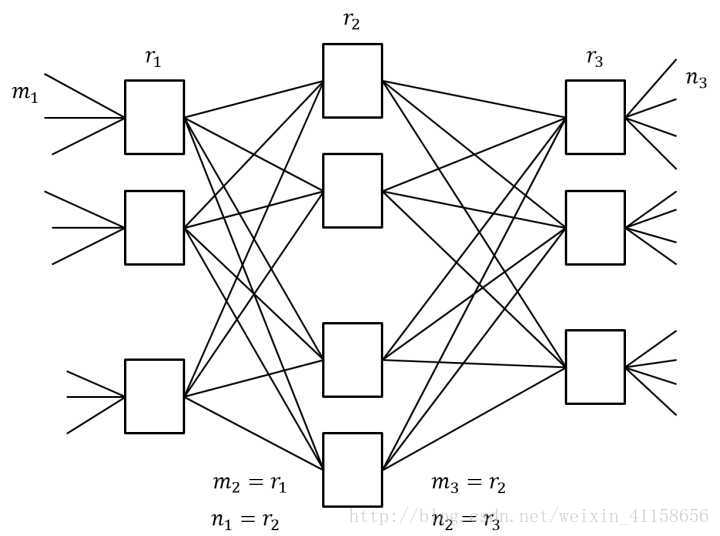

简单的Clos架构是一个三级互连架构,包含了输入级,中间级,输出级,如下图所示:
图片描述

图中的矩形是规模小得多的转发单元,相应的成本小得多。Clos架构的核心思想是:用多个小规模、低成本的单元构建复杂,大规模的架构。上图中,m是每个子模块的输入端口数,n是每个子模块的输出端口数,r是每一级的子模块数,经过合理的重排,只要满足r2≥max(m1,n3),那么,对于任意的输入到输出,总是能找到一条无阻塞的通路。

回到交换机架构,随着网络规模的发展,交换机的端口数量逐渐增多。crossbar模型的交换机的开关密度,随着交换机端口数量N呈 O(N^{2}) 增长。相应的功耗,尺寸,成本也急剧增长。在高密度端口的交换机上,继续采用crossbar模型性价比越来越低。大约在1990年代,Clos架构被应用到Switch Fabric。应用Clos架构的交换机的开关密度,与交换机端口数量N的关系是 O(N^{3/2}) ,所以在N较大时,Clos模型能降低交换机内部的开关密度。这是Clos架构的第二次应用。

**

Clos网络架构

**
由于传统三层网络架构存在的问题,在2008年一篇文章A scalable, commodity data center network architecture,提出将Clos架构应用在网络架构中。2014年,在Juniper的白皮书中,也提到了Clos架构。这一回,Clos架构应用到了数据中心网络架构中来。这是Clos架构的第三次应用。

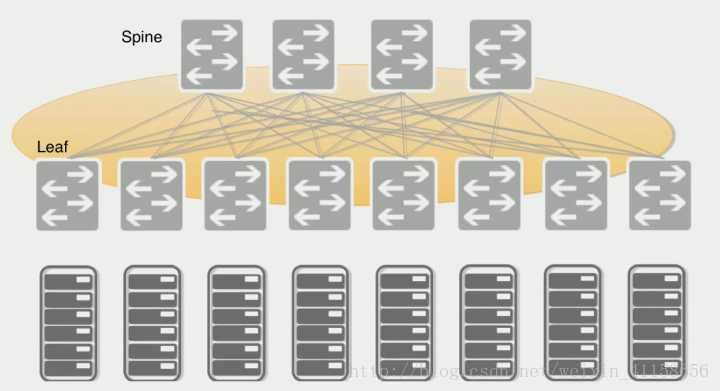

现在流行的Clos网络架构是一个二层的spine/leaf架构,如下图所示。spine交换机之间或者leaf交换机之间不需要链接同步数据(不像三层网络架构中的汇聚层交换机之间需要同步数据)。每个leaf交换机的上行链路数等于spine交换机数量,同样的每个spine交换机的下行链路数等于leaf交换机的数量。可以这样说,spine交换机和leaf交换机之间是以full-mesh方式连接。
图片描述

可前面不是说Clos架构是三级设备架构吗?为什么这里只有两层网络设备?这是因为前面讨论Clos架构的时候,都是讨论输入到输出的单向流量。网络架构中的设备基本都是双向流量,输入设备同时也是输出设备。因此三级Clos架构沿着中间层对折,就得到了二层spine/leaf网络架构。由于这种网络架构来源于交换机内部的Switch Fabric,因此这种网络架构也被称为Fabric网络架构。

在spine/leaf架构中,每一层的作用分别是:

leaf switch:相当于传统三层架构中的接入交换机,作为TOR(Top Of Rack)直接连接物理服务器。与接入交换机的区别在于,L2/L3网络的分界点现在在leaf交换机上了。leaf交换机之上是三层网络。
spine switch:相当于核心交换机。spine和leaf交换机之间通过ECMP(Equal Cost Multi Path)动态选择多条路径。区别在于,spine交换机现在只是为leaf交换机提供一个弹性的L3路由网络,数据中心的南北流量可以不用直接从spine交换机发出,一般来说,南北流量可以从与leaf交换机并行的交换机(edge switch)再接到WAN router出去。

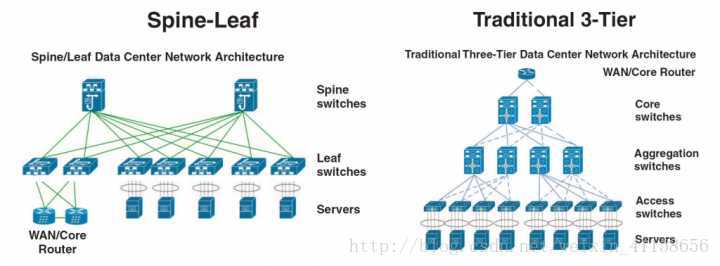

对比spine/leaf网络架构和传统三层网络架构
图片描述

可以看出传统的三层网络架构是垂直的结构,而spine/leaf网络架构是扁平的结构,从结构上看,spine/leaf架构更易于水平扩展。

**

Facebook Fabric Datacenter

**
Fabric网络架构最具有代表性的就是Facebook在2014年公开的其数据中心架构:Introducing data center fabric, the next-generation Facebook data center network。Facebook使用了一个五级Clos架构,前面说过实际的网络设备即是输入又是输出,因此五级Clos架构对折之后是一个三层网络架构,虽然这里也是三层,但是跟传统的三层网络架构完全是两回事。对应于上面介绍的架构,Facebook将leaf交换机叫做TOR,间添加了一层交换机称为fabric交换机。fabric交换机和TOR构成了一个三级Clos结构,如下图所示,这与前面介绍的spine/leaf架构是一样的。Facebook将一组fabric交换机,TOR和对应的服务器组成的集群称为一个POD(Point Of Delivery)。POD是Facebook数据中心的最小组成单位,每个POD由48个TOR和4个fabric交换机组成,下图就是一个POD的示意图。
图片描述

在Facebook的Fabric架构中,spine交换机与多个fabric交换机连接,为多个POD提供连通性。其整体网络架构如下图所示。下图中用三种方式表示了同一种网络架构。最上层是spine交换机,中间是fabric交换机,最下面是TOR。
图片描述

在Fabric架构中,存在着两个切面,左右切面是一个个POD,前后切面被称为Spine Plane。总共有4个Spine Plane,每个Spine Plane也是一个三级Clos架构。在Spine Plane中,leaf是Fabric交换机,Spine就是Spine交换机。每个Spine Plane中,由48个spine交换机和N个fabric交换机相连组成,N等于当前数据中心接入的POD数。Spine Plane的三级Clos架构和POD的三级Clos架构,共同构成了数据中心的五级Clos架构。因为在POD内,fabric交换机通过48个口与TOR连接,所以在Spine Plane的Clos架构中,fabric交换机的输入输出端口数都是48,对应上面的公式,m1=n3=48。根据Clos架构的特性,在Spine plane中,Spine交换机只要大于等于48个,不论N(POD数)等于多少,都可以保证网络架构无阻塞。当然实际中N还受限于spine交换机的端口密度。

由于每个POD有4个fabric交换机,所以总共有4个Spine Plane。完整的架构如下图所示:
图片描述

除了前面描述的POD和Spine Plane,上图中还有黄色的Edge Plane,这是为数据中心提供南北向流量的模块。它们与Spine交换机的连接方式,与二层的spine/leaf架构一样。并且它们也是可以水平扩展的。

采用Clos架构的数据中心网络架构的优势:

弹性可扩展。数据中心可以以POD为单位构建,随着规模的增加,增加相应的POD即可。在Spine交换机端口数可承受的范围内,增删POD并不需要修改网络架构。
模块化设计。不论是POD,Spine Plane还是Edge Plane,都是一个个相同的模块,在水平扩展的时候,不需要新的设计,只是将原有的结构复制一份即可。
灵活。当对网络带宽要求不高的时候,Spine交换机和Edge交换机可以适当减少。例如Facebook表示,在数据中心的初期,只提供4:1的东西向流量超占比,这样每个Spine Plane只需要12个Spine交换机。当需要更多带宽时,再增加相应的Spine交换机即可。同样的模式也适用于Edge交换机。这符合“小规模启动,最终适用大规模”的思想。
硬件依赖性小。传统三层网络架构中,大的网络规模意味着高端的核心汇聚交换机。但是在Fabric架构中,交换机都是中等交换机,例如所有的fabric交换机只需要96个端口,中等规模的交换机简单,稳定,成本低,并且大多数网络厂商都能制造。

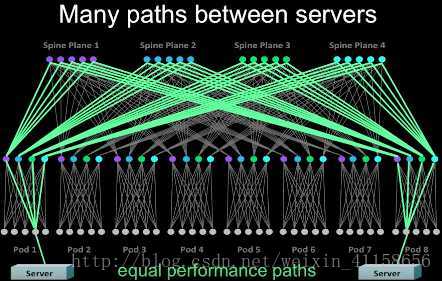

高度高可用。传统三层网络架构中,尽管汇聚层和核心层都做了高可用,但是汇聚层的高可用由于是基于STP(Spanning Tree Protocol),并不能充分利用多个交换机的性能,并且,如果所有的汇聚层交换机(一般是两个)都出现故障,那么整个汇聚层POD网络就瘫痪。但是在Fabric架构中,跨POD的两个服务器之间有多条通道(4*48=192),除非192条通道都出现故障,否则网络能一直保持连通,下图是一个跨POD服务器之间多通道示意图。
图片描述
需要指出的是,这种网络架构并非Facebook独有(是不是原创无从考证),例如Cisco的Massively Scalable Data Center (MSDC),Brocade的Optimized 5-Stage L3 Clos Topology都是类似的5级Clos架构。其中一些组成元素,各家叫法不一样,不过原理都是类似的。

最后
技术发展的过程中,有一些技术提出,应用,流行,消逝,过了一段时间,在新的领域,被人又重新提出,应用,流行,这本身就是一种非常有意思的现象。Clos架构就是这么一种技术,从最开始的电话交换架构,到交换机内部模型,到现在的网络架构,它在不同的领域解决着同样的问题。

==========================================================
