知识导论:
遥感影像大气校正是指在遥感影像处理中,对大气介质的干扰进行校正,以提高遥感影像的质量和准确度。大气介质对遥感影像的干扰主要表现为散射、吸收、天顶角等。因此,大气校正的方法主要有以下几种:
1. 大气模型法:根据大气模型对大气吸收和散射进行模拟,以计算出能量传输、辐射率等物理量。
2. 直接测量法:在空气质量比较好的天气下,通过空气质量监测站等设备对大气质量进行实时检测,进而对遥感影像进行校正。
3. 神经网络法:利用神经网络模型对多波段遥感影像进行训练,以自动化识别和校正大气干扰。
图像增强是指对遥感影像进行处理,以提高影像的视觉品质和信息提取能力。常用的图像增强方法包括:
1. 直方图均衡化:通过对图像像素直方图进行重新分布,增强图像的对比度和亮度。
2. 空间滤波:通过对图像像素周围像素进行加权平均或差分,增强图像的边缘和细节。
3. 色彩增强:通过调整图像对比度、亮度和色调等参数,增强图像的色彩表现力。
4. 多尺度分析:通过对遥感影像进行多层次分析和处理,提取更丰富的信息。
实验教程:
一、实训设备与工具
操作系统:windows 7
软件:ENVI 4.8
二、实验目的与原理
目的:消除大气和光照等因素对地物反射的影响,获取地物反射率、辐射率、地表温度等
真实物理模型参数,用来消除大气中水蒸气、氧气、二氧化碳、甲烷和臭氧等对地物反射的影响,消除大气分子和气溶胶散射的影响。
原理:是基于太阳波谱范围内(不包括热辐射)和平面朗伯体(或近似平面朗伯体),在传
感器处接收的像元光谱辐射亮度公式为:
其中,公式右边第一部分代表了太阳辐射经大气入射到地表后又反射直接进入传感器的辐射亮度;右边第二部分为经大气散射后进入传感器的辐射亮度;第三部分为大气后向散射辐射率(大气程辐射)。进行大气校正时,在大气校正参数获取后, 根据该方程逐个波段像元计算地表平均反射率。
三、实验步骤:
PCA变换操作步骤:
(1)在ENVI 主菜单中,选择File —— Open Image File
(2)从列表中选择JasperRidge98av。
(3)进行操作选择FLAASH:

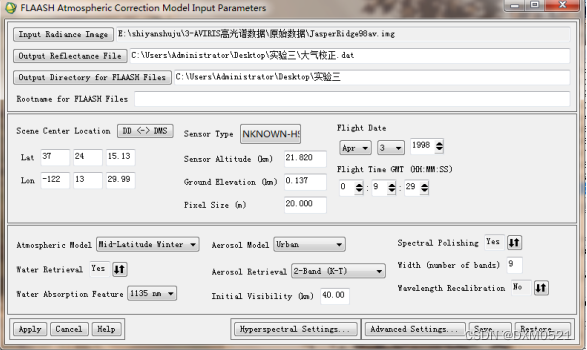

(4)按照下图设置好传感器与图像信息:

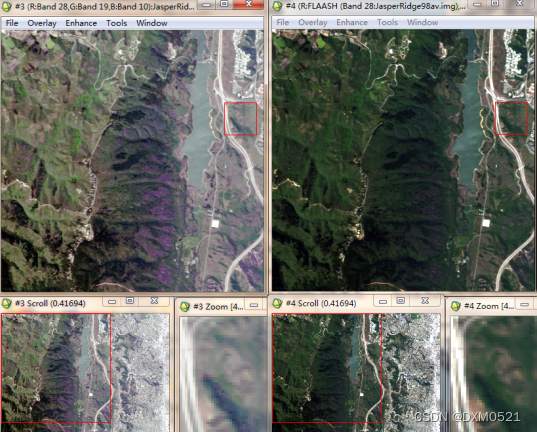

(5)单击Apply.再打开校正前后的影响对比图:

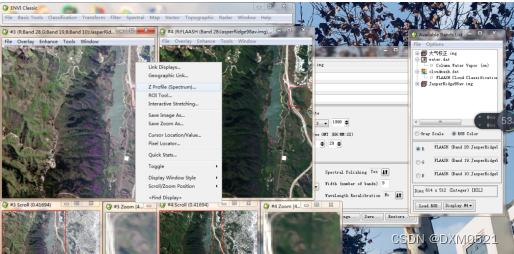

(6)如图操作:

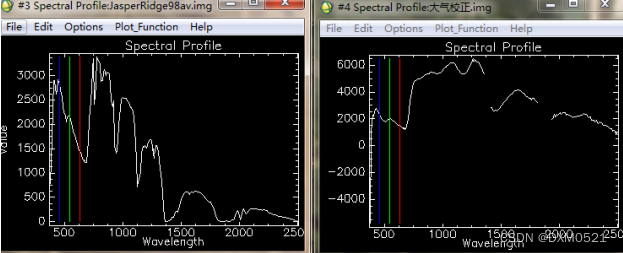

(7)前后波谱对比图
(8)大气校正完成!
图像增强操作步骤:
(1)在ENVI 主菜单中,选择File —— Open Image File
(2)选择0112024文件

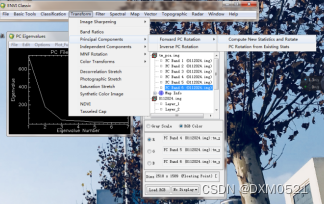

(3)再按下图操作:

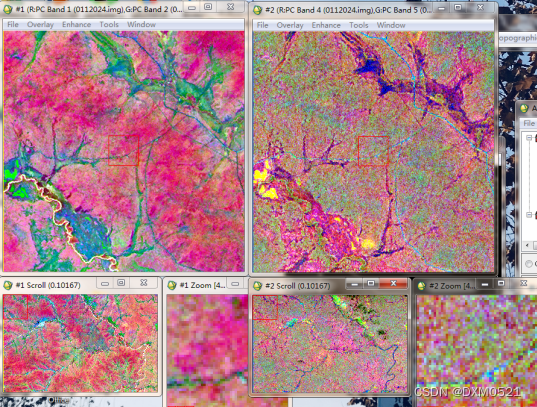

(4)分别加载第一第二第三分量和第四第五第六分量,可明显看出主要信息集中在前面几个分量:

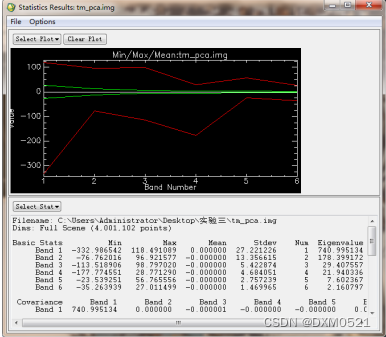

(5)利用Statistics工具,打开主成分分析中得到的统计文件,可以得到各波段的基本统计值,协方差矩阵,相关系数矩阵和相关系数矩阵
(6)完成pca变换!
NDVI变换操作步骤:
(1)在ENVI 主菜单中,选择File —— Open Image File
(2)选择0112024文件

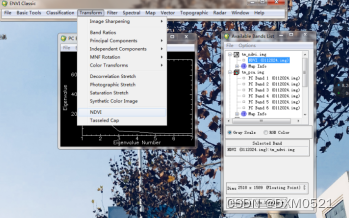

(3)再按下图操作:
(4)LOAD NDVI 变换后的图像:
多波段融合:
(1)启动几何校正模块

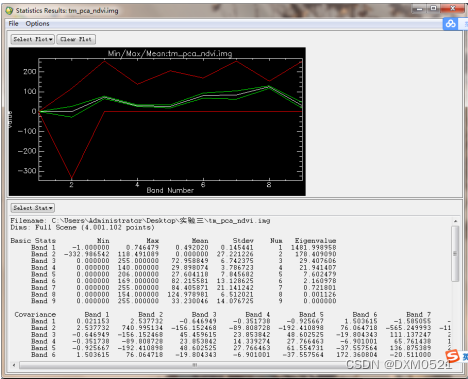

(2)添加tm_pca.img的第一分量,tm_ndvi.img 以及0112024.img 三个文件信息:
(3)单击OK:
(4)完成融合!
