ENVI中图像处理-对比度增强和图像变换

一、实验目的

掌握图像合成和显示增强的基本方法，理解存储的图像数据与显示的图像数据之间的差异。

二、实验要求

能够根据图像中的地物特征进行图像合成显示、拉伸、图像均衡化等显示增强操作。

理解直方图的含义，能熟练地李立勇直方图进行多波段的图像显示拉伸增强。

二、实验内容

任务一：对AA图像进行伪彩色合成，Number of Default Range为3，调整分割值，使3类均可见，且具有一定的分类特征。

图像数据：图像AA；

操作步骤：

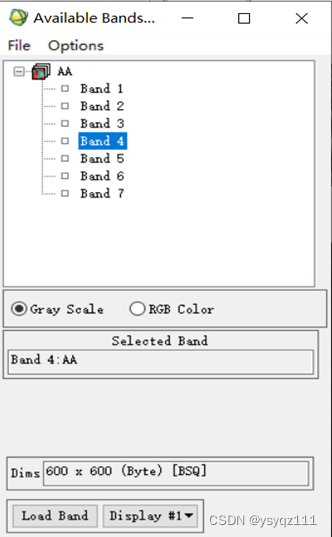

a)在新的窗口显示第4波段图像，窗口为#1，如图 1。

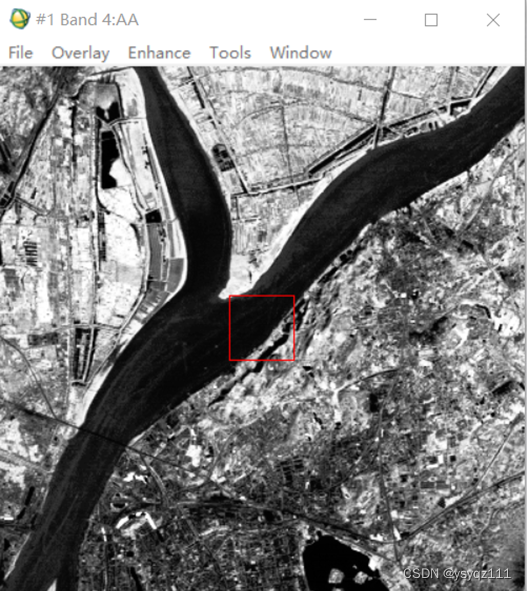

图 1波段4单波段显示

b)在窗口菜单中单击“Tools” →”Color Mapping” →”Density Slice…”,选择Band 4, 确定。在Density Slice窗口中，点击“Apply”按钮。

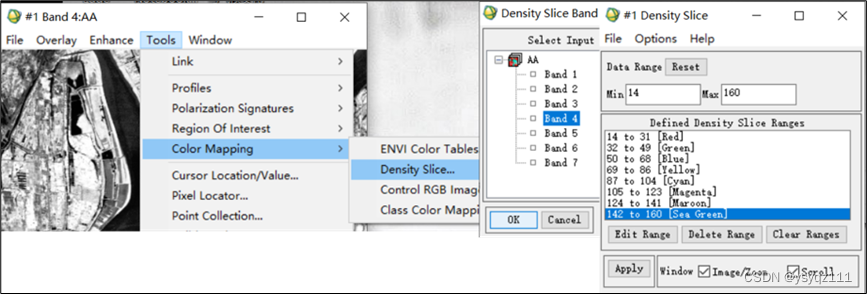

图 2 密度分割波段4（8级）步骤

默认密度分割为八级，彩色显示结果如图 3。

图 3 伪彩色合成（密度分割8级）结果

明显发现图像中有蓝色、绿色、黄色、红色等颜色，但不能用于区分地物。

c)设置不同的分级数：在Density Slice窗口，点击“Options” →”Set Number of Default Range”,输入3，确定。点击“Options” →“Apply Default Range”,点击“Apply”。

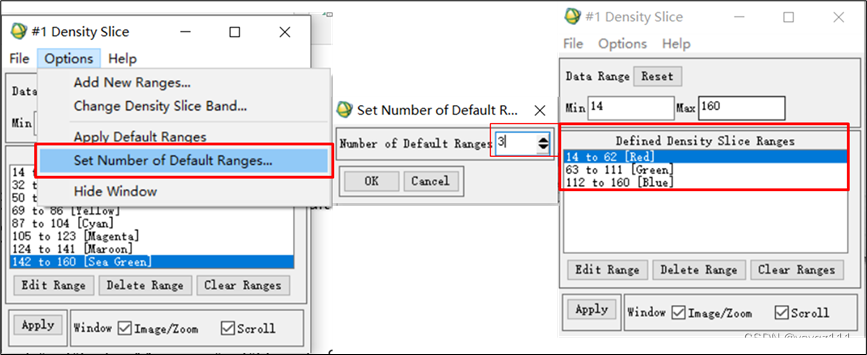

图 4 设置不同分级数步骤截图

再将级数调整为4，与级数为3生成的图像进行对比。
