内外网隔离-Traffic Policy

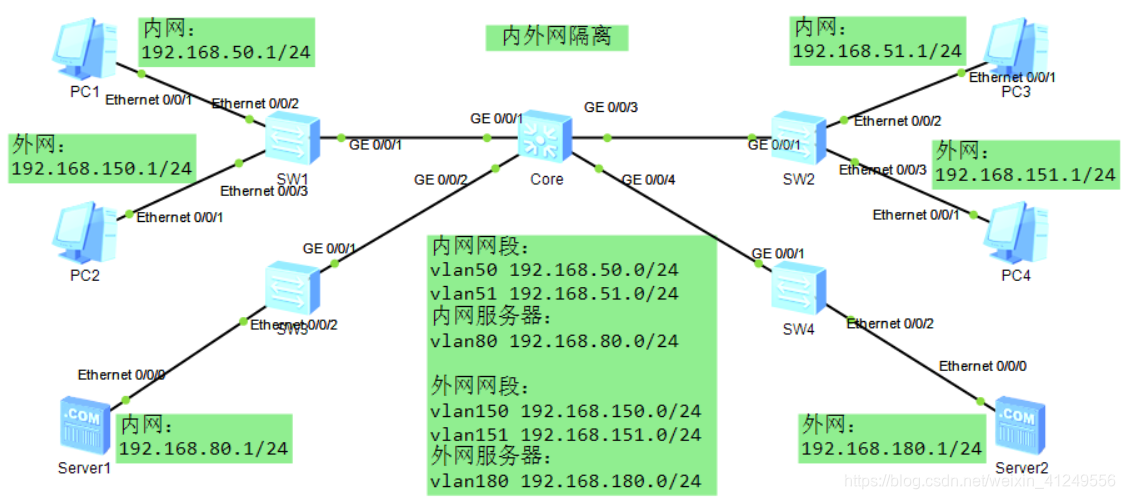

网络拓扑

     本次测试主要通过流策略(Traffic Policy)实现内外网隔离,内网之间可以互通,外网之间也可以互通,但内网与外网无法互通,并且在内外网共用一个核心的状态下实现。
    在该网络拓扑中有2个内网用户网段(vlan50,vlan51),两个外网用户网段(vlan150,vlan151),一个内网服务器网段(vlan80),一个外网服务器网段(vlan180)。
在这里插入图片描述

Traffic Policy

     流策略(Traffic Policy)用于QoS复杂流分类,实现丰富的QoS策略。
     Traffic Policy分为三部分:

  • 流分类(Classifier)模板:定义流量类型。一个Classifier可以配置一条或多条if-match语句,if-match语句中可以引用ACL规则。不同的Classifier模板可以应用相同的ACL规则。一个ACL规则可以配置一个或多个Rule语句。
  • 流动作(Behavior)模板:指,用于定义针对该类流量可实施的流动作。一个Behavior可以定义一个或多个动作。
  • 流策略(Traffic Policy)模板:将流分类Classifier和流动作Behavior关联,成为一个Classifier & Behavior对。当Traffic Policy模板设置完毕之后,需要将Traffic Policy模板应用到接口上才能使策略生效。

全网互联

  • 配置IP地址
    配置核心交换机的网关地址
# 修改名称
[Huawei]sysname Core

# 创建VLAN
[Core]vlan batch 50 51 80 150 151 180

# 配置所有网关IP地址
[Core]interface Vlanif 50
[Core-Vlanif50]ip address 192.168.50.254 24
[Core-Vlanif50]quit

[Core]interface Vlanif 51
[Core-Vlanif51]ip address 192.168.51.254 24
[Core-Vlanif51]quit

[Core]interface Vlanif 150
[Core-Vlanif150]ip address 192.168.150.254 24
[Core-Vlanif150]quit

[Core]interface Vlanif 151
[Core-Vlanif151]ip address 192.168.151.254 24
[Core-Vlanif151]quit

[Core]interface Vlanif 80
[Core-Vlanif80]ip address 192.168.80.254 24
[Core-Vlanif80]quit

[Core]interface Vlanif 180
[Core-Vlanif180]ip address 192.168.180.254 24
[Core-Vlanif180]quit

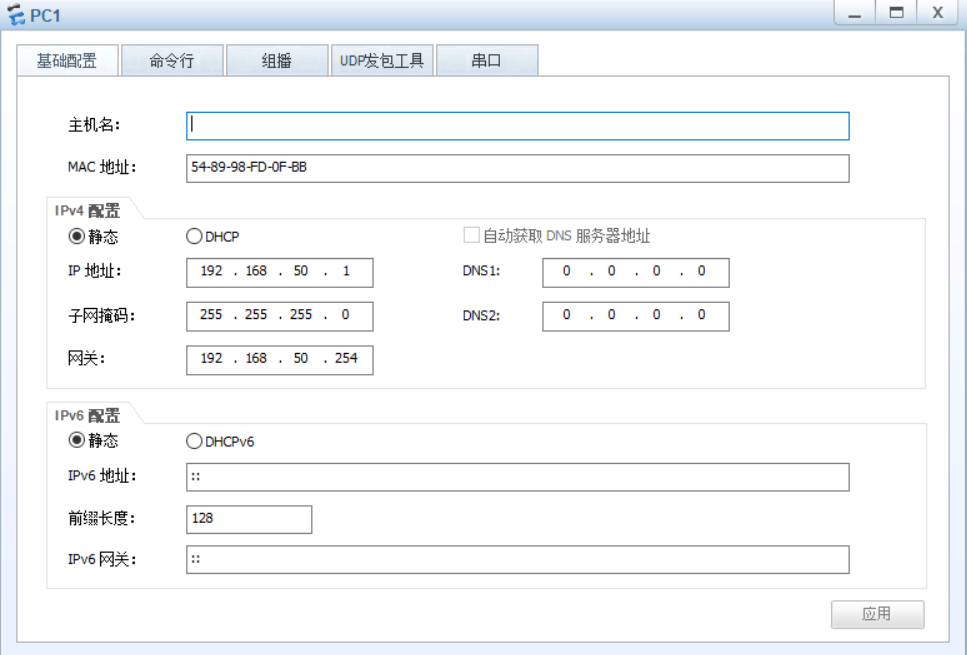

     配置PC1的IP地址,PC2、PC3、PC4、Server1、Server2的配置略。

  • 配置接口模式及
    配置核心交换机的级联口为Trunk,并允许所有VLAN通过,也可以只允许部分VLAN通过。
# 模拟器下接口只能一个一个改
[Core]interface GigabitEthernet 0/0/1
[Core-GigabitEthernet0/0/1]port link-type trunk
[Core-GigabitEthernet0/0/1]port trunk allow-pass all
[Core-GigabitEthernet0/0/1]quit

[Core]interface GigabitEthernet 0/0/2
[Core-GigabitEthernet0/0/2]port link-type trunk
[Core-GigabitEthernet0/0/2]port trunk allow-pass all
[Core-GigabitEthernet0/0/2]quit

[Core]interface GigabitEthernet 0/0/3
[Core-GigabitEthernet0/0/3]port link-type trunk
[Core-GigabitEthernet0/0/3]port trunk allow-pass all
[Core-GigabitEthernet0/0/3]quit

[Core]interface GigabitEthernet 0/0/4
[Core-GigabitEthernet0/0/4]port link-type trunk
[Core-GigabitEthernet0/0/4]port trunk allow-pass all
[Core-GigabitEthernet0/0/4]quit

# 真机环境下可以多个接口同时改
[Core]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/4
[Core-range]port link-type trunk
[Core-range]port trunk allow-pass all

     配置接入层交换机与PC互联的接口为Access接口,并配置默认VLAN;与核心交换机互联的接口为Trunk口,并允许所有VLAN通过,也可以只允许部分VLAN通过。
     SW1的配置如下,SW2、SW3、SW4的配置略。

# 修改名称
[Huawei]sysname SW1

# 配置接口模式及VLAN
[SW1]interface Ethernet 0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 50
[SW1-Ethernet0/0/2]quit

[SW1]interface Ethernet 0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 150
[SW1-Ethernet0/0/3]quit

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

     此时已经全网互通,可以在每台PC上ping一下,测试网络的连通性,若出现故障,需检查前面的配置是否有错误或者是否漏掉配置。

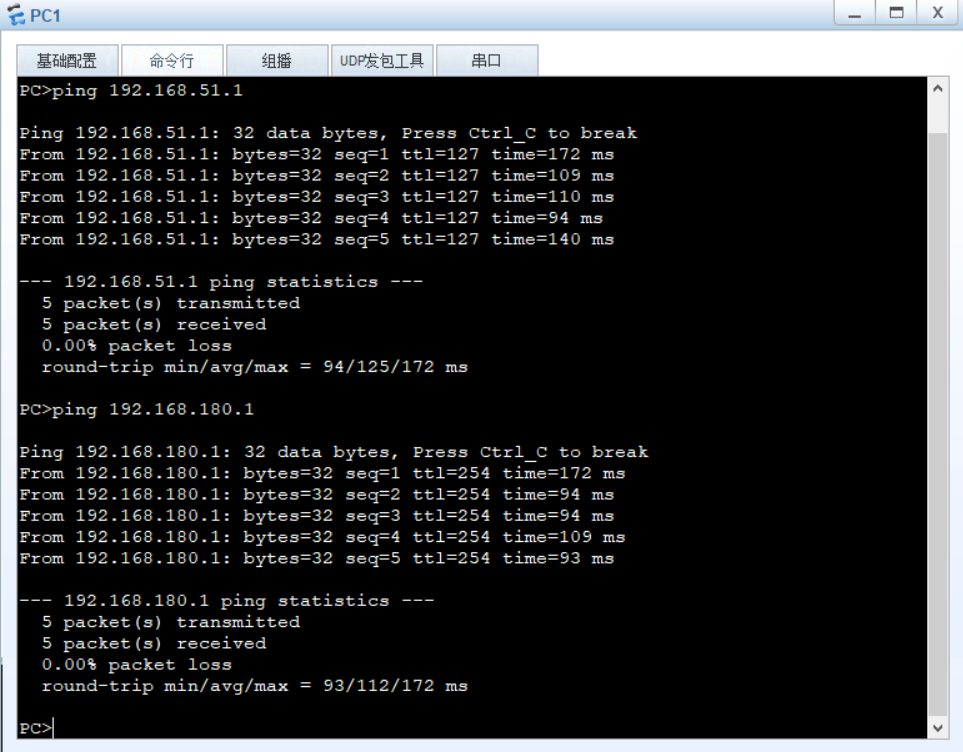

     PC1的测试如下,PC2、PC3、PC4、Server1、Server2的测试略。

创建ACL

# 需要来回都写一条拒绝的rule,同时rule的id写法可能也会和很多人的习惯有点不一样
# 创建内外网用户隔离的ACL3000,命名为inn_out
[Core]acl name inn_out 3000
[Core-acl-adv-inn_out]rule 1 deny ip source 192.168.50.0 0.0.0.255 destination 192.168.150.0 0.0.0.255
[Core-acl-adv-inn_out]rule 2 deny ip source 192.168.150.0 0.0.0.255 destination 192.168.50.0 0.0.0.255

[Core-acl-adv-inn_out]rule 11 deny ip source 192.168.51.0 0.0.0.255 destination 192.168.150.0 0.0.0.255
[Core-acl-adv-inn_out]rule 12 deny ip source 192.168.150.0 0.0.0.255 destination 192.168.51.0 0.0.0.255

[Core-acl-adv-inn_out]rule 21 deny ip source 192.168.50.0 0.0.0.255 destination 192.168.151.0 0.0.0.255
[Core-acl-adv-inn_out]rule 22 deny ip source 192.168.151.0 0.0.0.255 destination 192.168.50.0 0.0.0.255

[Core-acl-adv-inn_out]rule 31 deny ip source 192.168.51.0 0.0.0.255 destination 192.168.151.0 0.0.0.255
[Core-acl-adv-inn_out]rule 32 deny ip source 192.168.151.0 0.0.0.255 destination 192.168.51.0 0.0.0.255

# 创建内网服务器隔离的ACL3001,命名为inn_server
[Core]acl name inn_server 3001
[Core-acl-adv-inn_server]rule 5 deny ip source 192.168.150.0 0.0.0.255 destination 192.168.80.0 0.0.0.255
[Core-acl-adv-inn_server]rule 10 deny ip source 192.168.151.0 0.0.0.255 destination 192.168.80.0 0.0.0.255

# 创建外网服务器隔离的ACL3002,命名为out_server
[Core]acl name out_server 3002
[Core-acl-adv-out_server]rule 5 deny ip source 192.168.50.0 0.0.0.255 destination 192.168.180.0 0.0.0.255
[Core-acl-adv-out_server]rule 10 deny ip source 192.168.51.0 0.0.0.255 destination 192.168.180.0 0.0.0.255

配置流策略

  • 创建流分类
# 创建内外网用户流分类(Classifier)inn_out,并匹配acl inn_out
[Core]traffic classifier inn_out operator or
[Core-classifier-inn_out]if-match acl 3000		# 或if-match acl inn_out 相同效果

# 创建内网服务器流分类(Classifier)inn_server,并匹配acl inn_server
[Core]traffic classifier inn_server operator or
[Core-classifier-inn_server]if-match acl 3001		# 或if-match acl inn_server 相同效果

# 创建内网服务器流分类(Classifier)out_server,并匹配acl out_server
[Core]traffic classifier out_server operator or
[Core-classifier-out_server]if-match acl 3002	# 或if-match acl out_server 相同效果
  • 创建流动作
 # 本实验都通过拒绝流量来实现内外网隔离,所以只创建一个流动作即可,也可以定义多个流动作
[Core]traffic behavior deny
[Core-behavior-deny]deny

     当Rule中的动作为Deny时,如果behavior是镜像或采样,即使对于丢弃的报文,也会执行behavior。
     ACL中可以指定permit或deny规则,它与ACL所在Classifier所对应的Behavior中的动作的关系是:

          ACL为deny,则不关心Behavior,报文最终动作是deny;
          ACL为permit,则执行Behavior,报文最终动作是Behavior。

  • 创建流策略
# 创建流策略deny
[Core]traffic policy deny

# 将流分类inn_out与流动作deny匹配
[Core-trafficpolicy-deny]classifier inn_out behavior deny

# 将流分类inn_server与流动作deny匹配
[Core-trafficpolicy-deny]classifier inn_server behavior deny

# 将流分类out_server与流动作deny匹配
[Core-trafficpolicy-deny]classifier out_server behavior deny
  • 接口下应用流策略
[Core]interface GigabitEthernet 0/0/1
[Core-GigabitEthernet0/0/1]traffic-policy deny inbound
[Core-GigabitEthernet0/0/1]quit

[Core]interface GigabitEthernet 0/0/2
[Core-GigabitEthernet0/0/2]traffic-policy deny inbound
[Core-GigabitEthernet0/0/2]quit

[Core]interface GigabitEthernet 0/0/3
[Core-GigabitEthernet0/0/3]traffic-policy deny inbound
[Core-GigabitEthernet0/0/3]quit

[Core]interface GigabitEthernet 0/0/4
[Core-GigabitEthernet0/0/4]traffic-policy deny inbound
[Core-GigabitEthernet0/0/4]quit
  • 测试效果
         此时内网之间可以互通,外网之间也可以互通,内网与外网无法互通。

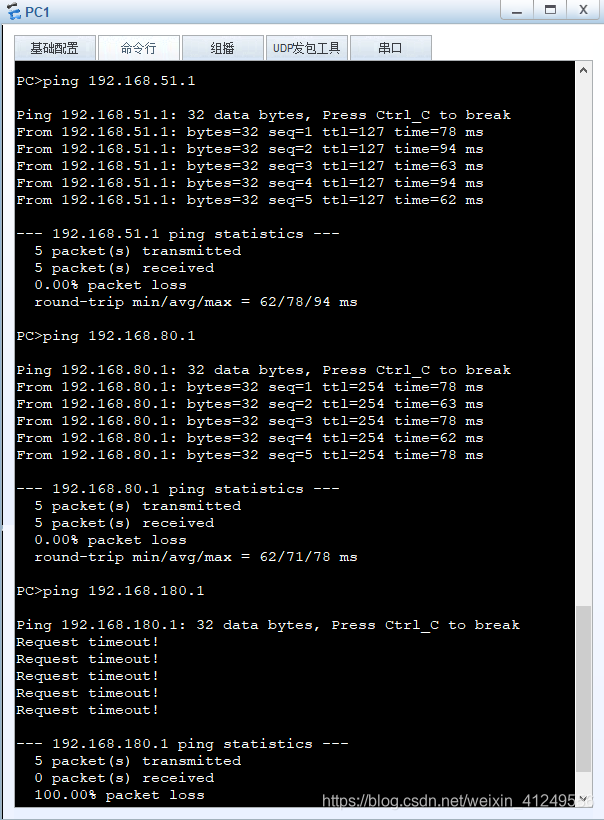

         PC1的测试如下,P2、PC3、PC4、Server1、Server2的配置略。
    在这里插入图片描述
