极化码-基本原理

基本概念

信噪比

信噪比，英文名称叫做SNR（SIGNAL-NOISE RATIO )，是指一个电子设备或者电子系统中信号与噪声的比例。信噪比的计算可以为有用信号功率与噪声功率的比 ：

$$SNR=\frac{P_{signal}}{P_{noise}}$$

它的单位一般使用分贝，其值为十倍对数信号与噪声功率比:

$$SNR(dB)=10{\log }_{10}(\frac{P_{sibnal}}{P_{noise}})$$

其中，$P_{signal}$为信号功率，$P_{noise}$为噪声功率。

转移概率

一个二进制输入离散无记忆信道（B-DMC）可表示为$W:X\to Y$，$X$是输入符号集合，$Y$是输出符号集合，转移概率为$W\left(y|x\right),x\in X,y\in Y$。由于信道是二进制输入，集合 X = { 0 , 1 } X=\left\{ 0,1 \right\} X={0,1}；$Y$和$W\left(y|x\right)$是任意值。对信道$W$的$N$次使用后的信道可表示为$W^N$，则信道$W^N:X^N\to Y^N$的转移概率为：

$$W^N\left(y_1^N|x_1^N\right)={\prod }_{i=1}^{N}W\left(y|x\right)$$

对称容量

对称容量是对信道速率的度量，记作$I(W)$，表示信道$W$在等概率输入下的可靠传输时的最大速率,计算公式如下：

$$I\left(W\right)\triangleq \sum _{y\in Y}\sum _{x\in X}\frac{1}{2}W\left(y|x\right)\log \frac{W\left(y|x\right)}{\frac{1}{2}W\left(y|0\right)+\frac{1}{2}W\left(y|1\right)}$$

当码长$N$趋近于无穷的时候，信道容量趋近于1的分裂信道比例约为$K=N\times I(W)$，这部分是用来传输信息比特的信道数量，而信道容量趋近于0的比例约为$N\times (1-I(W))$，这部分表示冻结比特的信道数量。对于信道容量为1的可靠信道，可以直接放置消息比特而不采用任何编码，即相当于编码速率为$R=1$；而对于信道容量为0的不可靠信道，可以放置发送端和接收端都事先已知的冻结比特，即相当于编码速率为$R=0$。那么当码长$N\to \infty$时，极化码的可达编码速率$R=\frac{K}{N}=\frac{N\times I(W)}{N}=I(W)$，即在理论上，极化码可以被证明是可达信道容量的。

信道极化

信道极化分为信道联合和信道分裂两个阶段。对于长度为$N=2^n$（$n$为任意整数）的极化码，它利用信道$W$的$N$个独立副本，进行信道联合和信道分裂，得到新的$N$个子信道$\left\{W_N^{\left(1\right)},W_N^{\left(2\right)},...,W_N^{\left(N\right)}\right\}$。随着码长的增加，分裂之后的信道将向两个极端发展：其中一部分分裂信道会趋近于完美信道，即信道容量趋近于1的无噪声信道；而另一部分分裂信道会趋近于完全噪声信道，即信道容量趋近于0的信道。

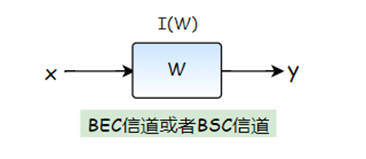

我们主要研究二进制离散无记忆信道，将上面的信道模型（包括BEC、BSC、AWGN）进行抽象，我们可以得出下面的信道传输模型：

图中的W可以是BEC信道，也可以是BSC信道或者AWGN信道，其中I(W)为信道容量。

信道联合

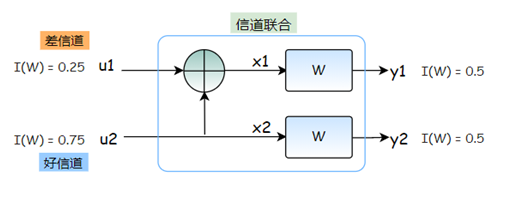

信道联合是将多个子信道进行蝶形的异或操作的过程。对于码长为N=2的极化码，我们可以通过下面的蝶形异或操作将两个信道进行混合：

由上图可以发现，进行信道联合之后，坐标不同信道的信道容量发生了极化现象，有一个比特的信道信道容量$I(W)$增加了，另外一个比特的信道容量$I(W)$减少了。信道容量小的，我们称为差信道，信道容量大的，我们称为号好信道。因为进行了信道联合之后，因为要求得左边的信道$u1$，必须是在右边的信道$y1$和$y2$同时都收到的情况下才能够得出$u1$，所以$u1$的信道容量就是信道$y1$和$y2$的信道容量乘积；相应的，对于信道$u2$，只有$y1$和$y2$都收不到的情况下，才接收不到信道，所以它的信道容量$I(W)$为$2\ast 0.5-0.5^2$。

我们也可以使用一个二维表格来计算它们传输的概率：

y1	y2	u1	u2
√	√	√	√
√	x	x	√
x	√	x	√
x	x	x	x

由表格1可以发现，对于接收方收到的信号y1和y2，总共有4种情况，X表示该信道发生错误，未收到信道；√表示该信道收到了信道。对于子信道u1，在四种情况中，只有一种情况能够接受得到u1，也就是同时接收到y1和y2的情况,所以信道容量为1/4；而对于u2,只要能够收到y1或y2的任意一个它就能够解出来,根据信道极化理论，我们在进行极化的过程中，就已经知道信道u1的信道容量比较小，我们会把它作为冻结比特，填充为0，不传输信息比特，仅传输冻结比特，所以在没有接收到y2的情况下我们也能够得出u2。

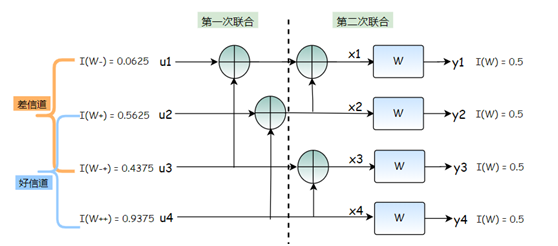

对于N=4的码长，我们可以递归的进行信道联合，如图，只不过相比于N=2的码长的极化码，我们需要增加一次的信道联合过程：

按照这样不断的递归下去，到n级之后，可以得到递归的一般式：$W_{N/2}$的2个独立副本联合产生信道$W_N$，我们可以的到任意码长为$N=2^n$的极化码。

信道分裂

信道分裂体现在信道联合之中 ，参考文献中对于信道分裂的解释，其大致过程是将两个信道$W_{N/2}$联合成一个信道$W_N$之后，再将联合的信道$W_N$分裂成两个子信道$W_{N/2}$，此时，这两个子信道的转移概率也改变了，这样极化码就完成了信道分裂。更具体的来说，它存在以下两个递推公式计算子信道的转移概率：

$$W_N^{\left(2i-1\right)}\left(y_1^N,u_1^{2i-2}|u_{2i-1}\right)=\sum _{u_{2i}}\frac{1}{2}{W}_{N/2}^{\left(i\right)}\left(y_1^{N/2},u_{1,o}^{2i-2}\oplus u_{1,e}^{2i-2}|u_{2i-1}\oplus u_{2i}\right)\cdot W_{N/2}^{\left(i\right)}\left(y_{N/2+1}^N,u_{1,e}^{2i-2}|u_{2i}\right)$$

$$W_N^{\left(2i\right)}\left(y_1^N,u_1^{2i-1}|u_{2i}\right)=\frac{1}{2}{W}_{N/2}^{\left(i\right)}\left(y_1^{N/2},u_{1,o}^{2i-2}\oplus u_{1,e}^{2i-2}|u_{2i-1}\oplus u_{2i}\right)\cdot W_{N/2}^{\left(i\right)}\left(y_{N/2+1}^N,u_{1,e}^{2i-2}|u_{2i}\right)$$

---

参考：

• 《“太极混一”——极化码原理及5G应用》
