极化编码的基本思想是：只在 $Z\left( W_{N}^{\left( i \right)} \right)$ 近于0的坐标信道 $W_{N}^{\left( i \right)}$ 上发送数据比特。极化码具有一般的二元线性分组码的基本编码要素，因而可以通过显示地写出其生成矩阵来完成编码：

$x_{1}^{N}=u_{1}^{N}{G_{N}}$

其中，编码生成矩阵 ${G_{N}}\text{=}{B_{N}}{F^{\otimes n}}$ ， $B_{N}$ 是排序矩阵，完成比特的反序操作， $F^{\otimes n}$ 表示矩阵 $F$ 进行 $n$ 次 $K r o n e c k e r$ 积操作，有递归公式 ${F^{\otimes n}}=F\otimes {F^{\otimes \left( n-1 \right)}}$ 且 ${F^{\otimes 1}}\text{=}F=\left[ \begin{matrix} 1 & 0 \\ 1 & 1 \\ \end{matrix} \right]$ 。

主要的步骤为：

主要流程

可靠性估计

可靠性估计就是极化码的构造，这个过程我们选出信道容量高的子信道进行传输，信道容量低的子信道传输冻结比特。

常见的几种可靠性估计的方法（极化码构造方法）有：

巴士参数估计法。
蒙特卡洛法。
密度进化法。
高斯近似法。

比特混合

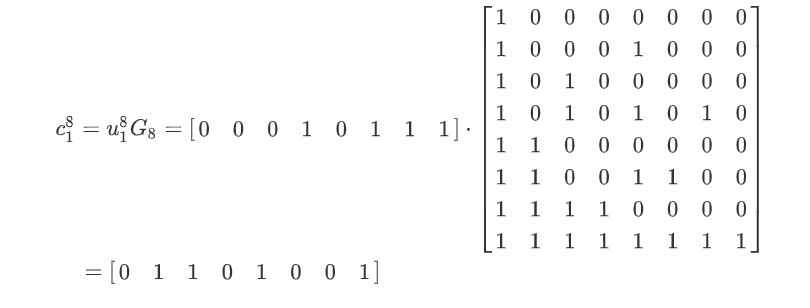

假设通过错误概率进行极化码构造之后得到极化序列为 $\left\{ 3,5,6,7,0,1,2,4 \right\}$ ，选择前面K个信道即 $A=\left\{ 3,5,6,7\right\}$ 发送信息比特；另外的信道集合 ${A^{c}}=\left\{ 0,1,2,4\right\}$ 作为固定比特传输。设信息比特集合为 $\left( {i_{0}},{i_{1}},{i_{2}},{i_{3}} \right)=\left( 1,1,1,1 \right)$ ，固定比特设置为0，则最终得到待编码的信息比特：

$u_{0}^{7}=\left[ 0,0,0,{i_{0}},0,{i_{1}},{i_{2}},{i_{3}} \right]=\left[ 0,0,0,1,0,1,1,1 \right]$

经过上面的过程我们就完成了对信息位和冻结位的比特混合。

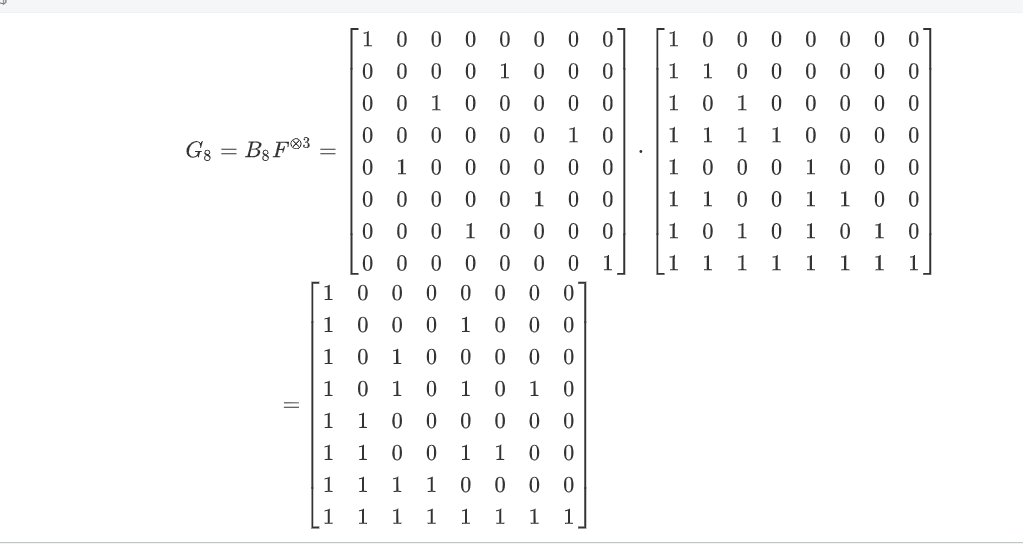

构造生成矩阵

首先我们求出排序矩阵 $B_{N}$ ，其有递归式：

${B_{N}}={R_{N}}\left( {I_{2}}\otimes {B_{N/{2}\;}} \right)$

${B_{2}}={I_{2}}$

我们得到排序矩阵 $B_{N}$ ，对输入序列完成奇序元素和偶序元素的分离，即先排奇序元素，再排偶序元素，其作为效果如下:

$\left( {u_{1}},{u_{2}},{u_{3}},{u_{4}},...,u{}*{N} \right)\times {R* {N}}=\left( {u_{1}},{u_{3}},{u_{5}},...,{u_{N-1}},{u_{2}},{u_{4}},{u_{6}},...,{u_{N}} \right)$
