STM32时钟电路

一、为什么需要时钟电路。

（1）单片机是一个集成芯片，其中包括时序逻辑电路，可以说，没有时序，就没有数字电路，也就没有单片机。所以，单片机离不开时钟。

（2）单片机中的众多寄存器，存储器等是由D触发器构成，而操作D触发器就需要时钟沿，自然也就离不开时钟。

（3）以MCS–51单片机为例：MCS–51单片机为12个机器周期执行一条指令，也就是说单片机运行一条指令必须要用12个时钟周期。没有这个时钟，单片机就跑不起来，也就没办法定时和进行和时间有关的操作。

时钟电路是给电路创造一个时间概念。单片机可以看成是在时钟驱动下的时序逻辑电路，时钟电路是必不可少的。

二、如何提供时钟电路。

时钟信号是通过震荡提供的，而提供震荡的方式通常有RC震荡电路和晶振两种方式。

RC震荡电路（振荡器）只由电阻和电容构成，成本低，但是不精确，不稳定。

晶振：只要在晶体板极上施加交变电压，就会使晶片产生机械变形振动，此现象即所谓逆压电效应。成本高，但是精确稳定，还有用晶体振荡器一般还需要接两个15-33pF起振电容。

有源晶振和无源晶振到底有什么区别-电子发烧友网

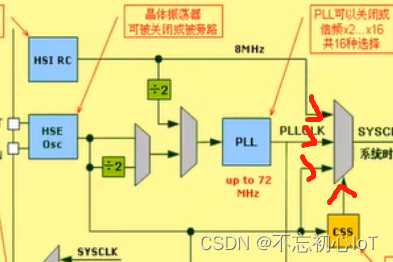

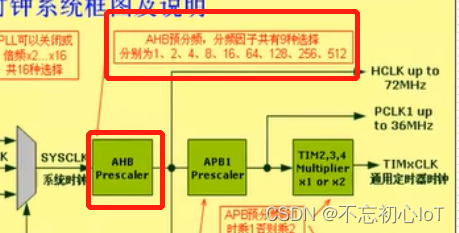

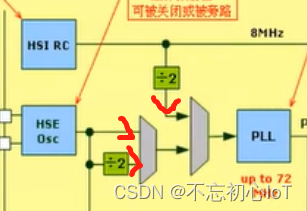

三、STM32F10xx时钟系统框图

STM32
