LabVIEW专栏六、LabVIEW项目

本章目标要新建项目和文件操作库，并附带测试VI

一、梗概

• 项目：后缀是.lvproj，在实际开发的过程中，一般是要用LabVIEW中的项目来管理代码，也就是说相关的VI或者外部文件，都要放在项目中来管理。
  在LabVIEW项目中，是一个互相依赖的整体，可以包含所有要使用的文件。如果文件出现丢失或者冲突，在项目中会提示用户，怎样解决冲突，和丢失了什么文件。
• 库：后缀是.lvlib，将VI放到对应的库中来管理，后面在项目中如果添加了对应的库，也会把对应库里所有的VI放到项目中。

二、创建项目

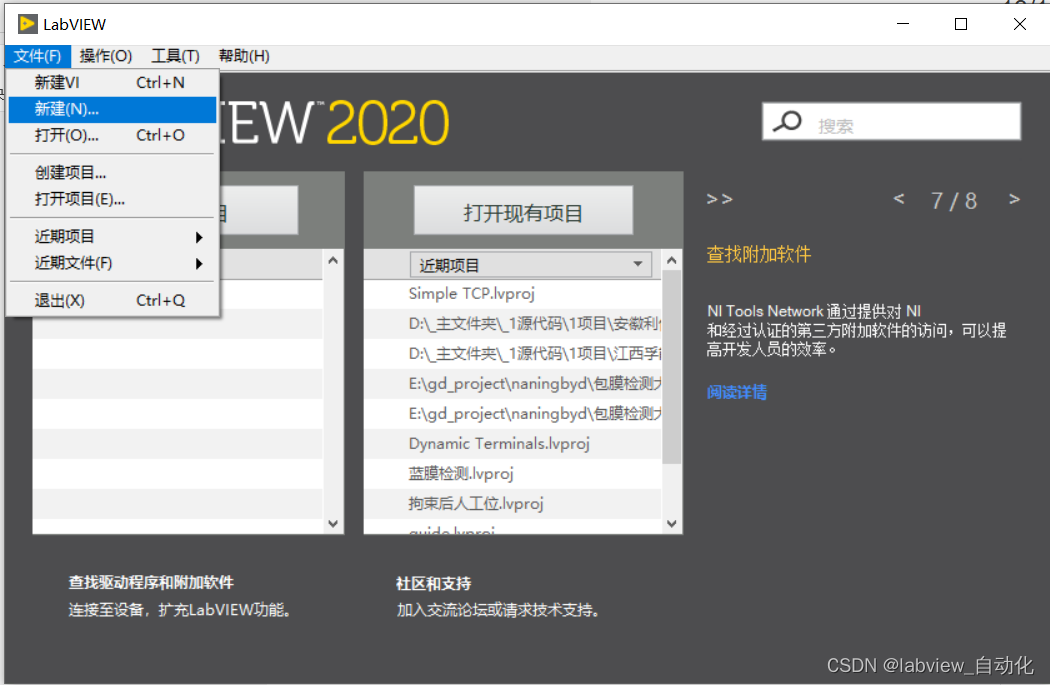

① 菜单"文件"→选中"新建(N)…"

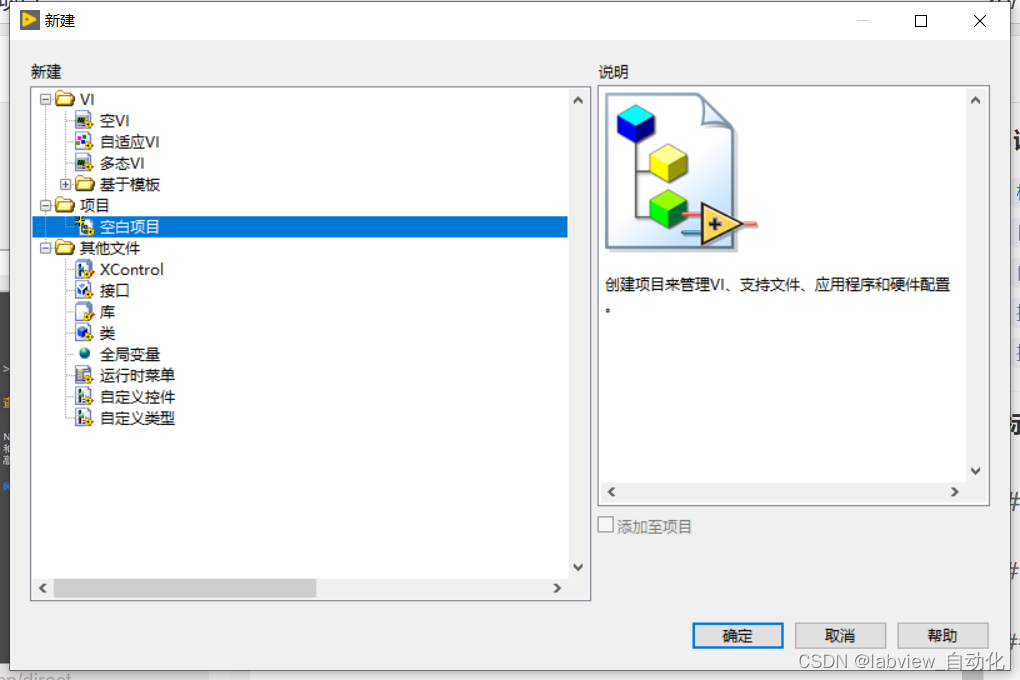

② 选中"项目"→"空白项目"

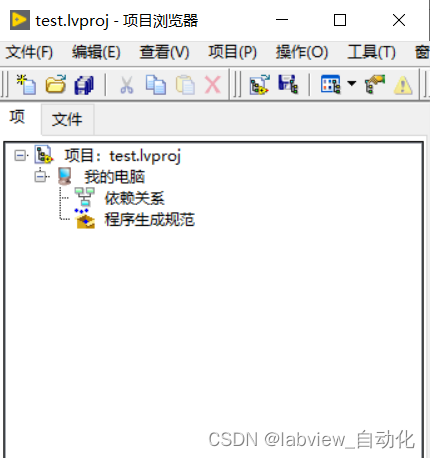

③ 保存后，完成项目的创建

四、项目中创建库

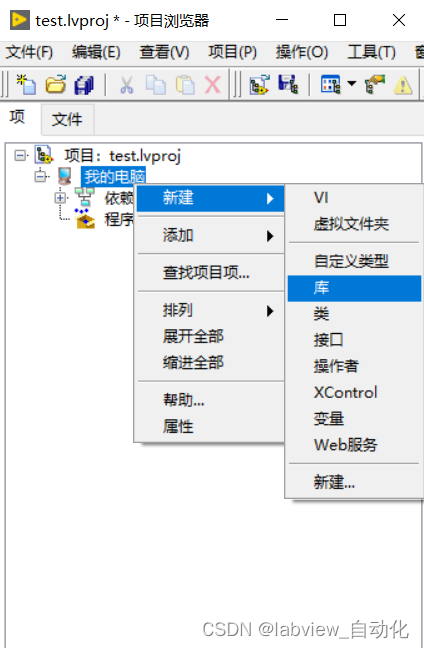

①右键"我的电脑"→选中"新建"→选中"库"

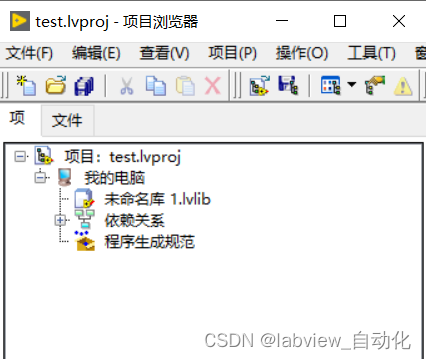

②修改名称，保存后，库完成创建

四、创建VI

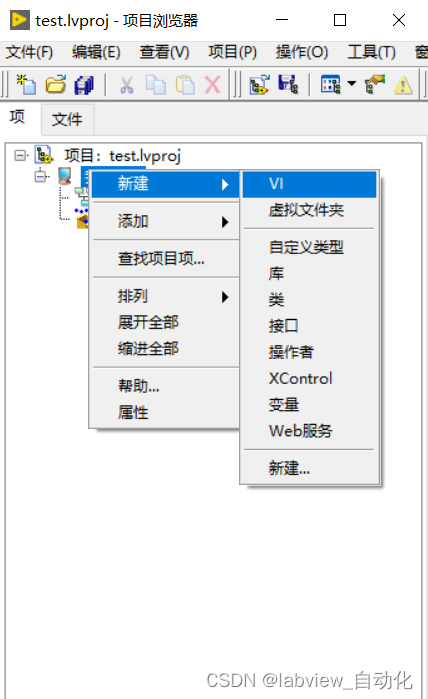

①右键"我的电脑"/或者对应的库→选中"新建"→选中"VI"

②快捷键：ctrl+N
点击保存后都会进入到项目或者库的文件中

五、文件库编写

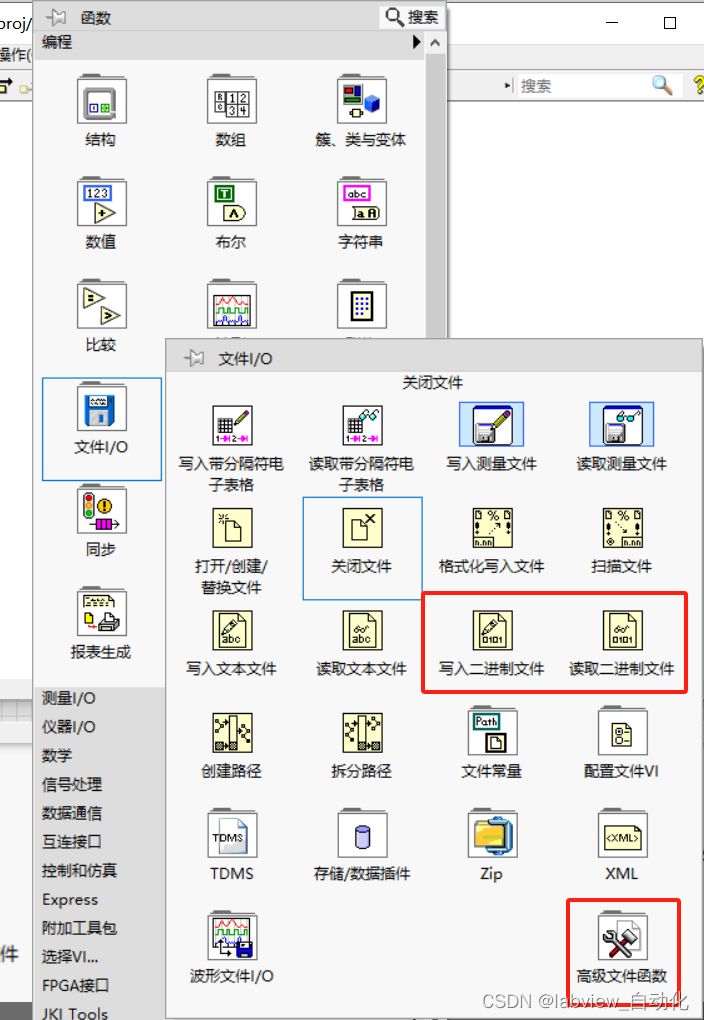

一般项目都会存在写入参数和读取参数的要求，在LabVIEW中可以把所有不同类型的参数写到二进制文件当中，对应的VI在程序框图中的"函数"→"文件"：

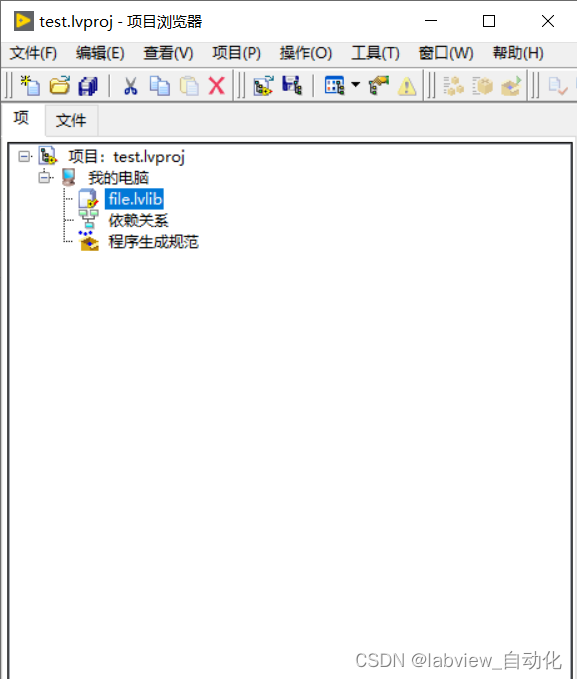

1、根据三和四创建好test.lvproj项目和file.lvlib库

2、新建"FILE_write.vi"

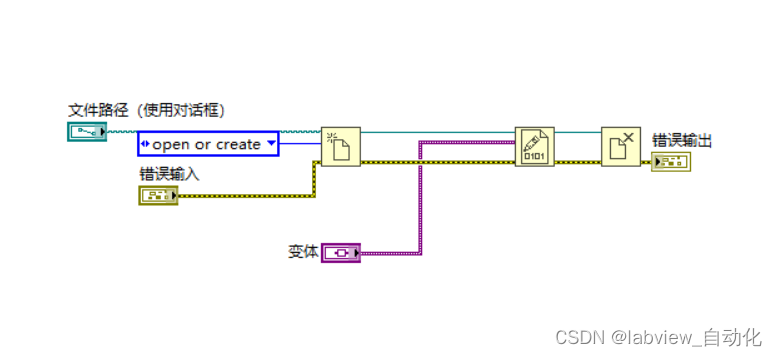

程序框图写法如下：

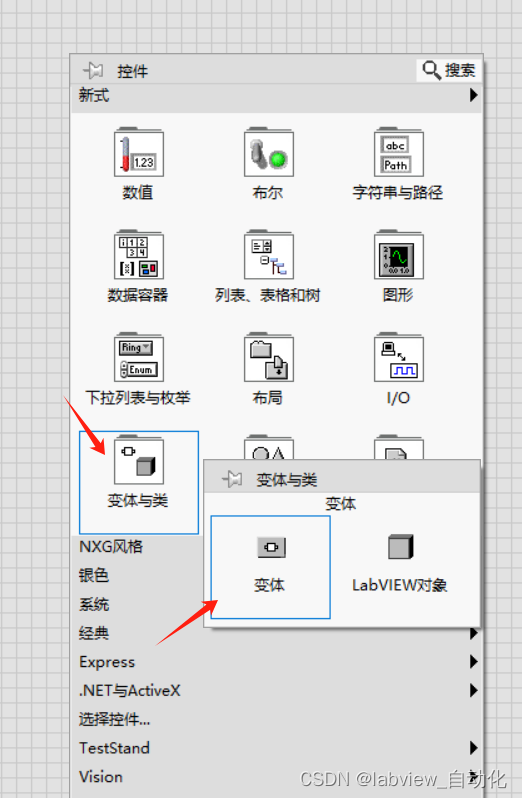

• 这里使用变体，保证输入端可以接受任何数据类型的数据，因为参数可以是任何数据类型，用得比较多是簇，也是后面"test.vi"所写入的数据类型，变体在右键"前面板"→"控件"

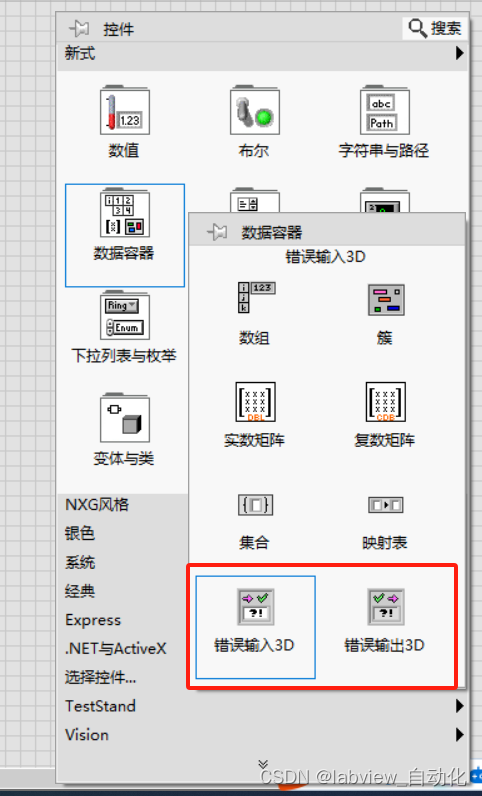

• 错误簇，也是LabVIEW中最常见的一种簇，如果VI执行有错误，一般会先反映到错误簇。在右键"前面板"→"控件"

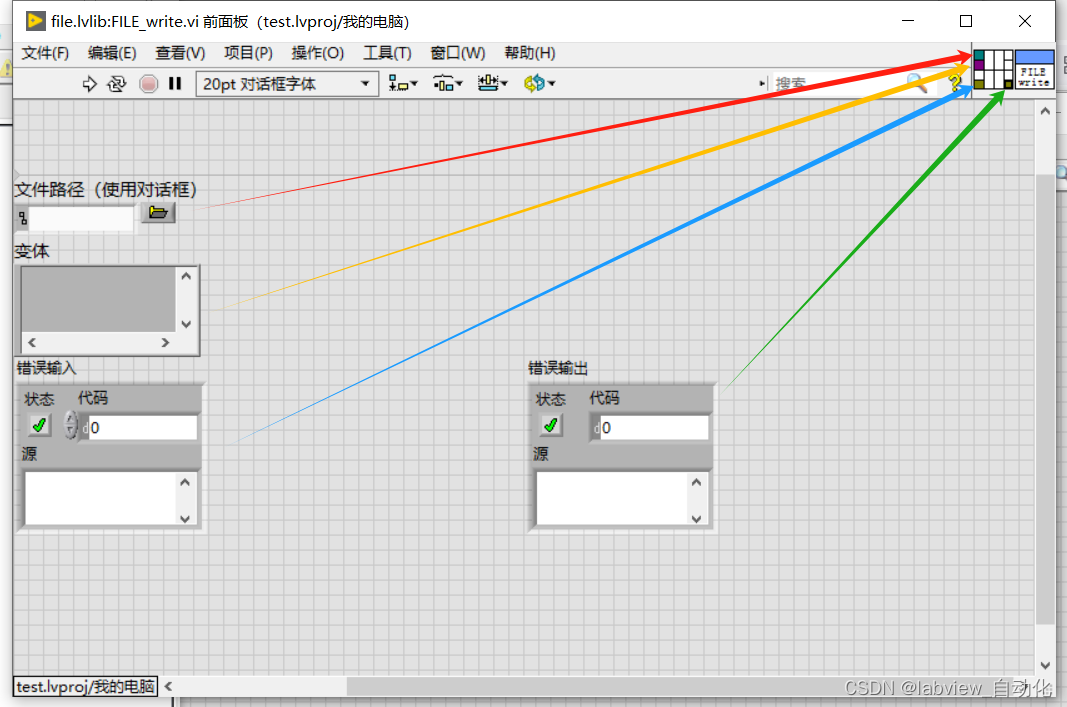

前面板和接线端子如下：
3、新建"FILE_read.vi"

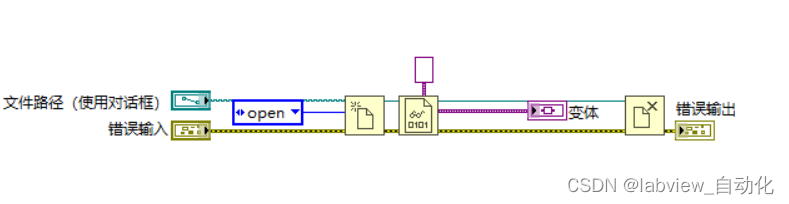

程序框图写法如下：

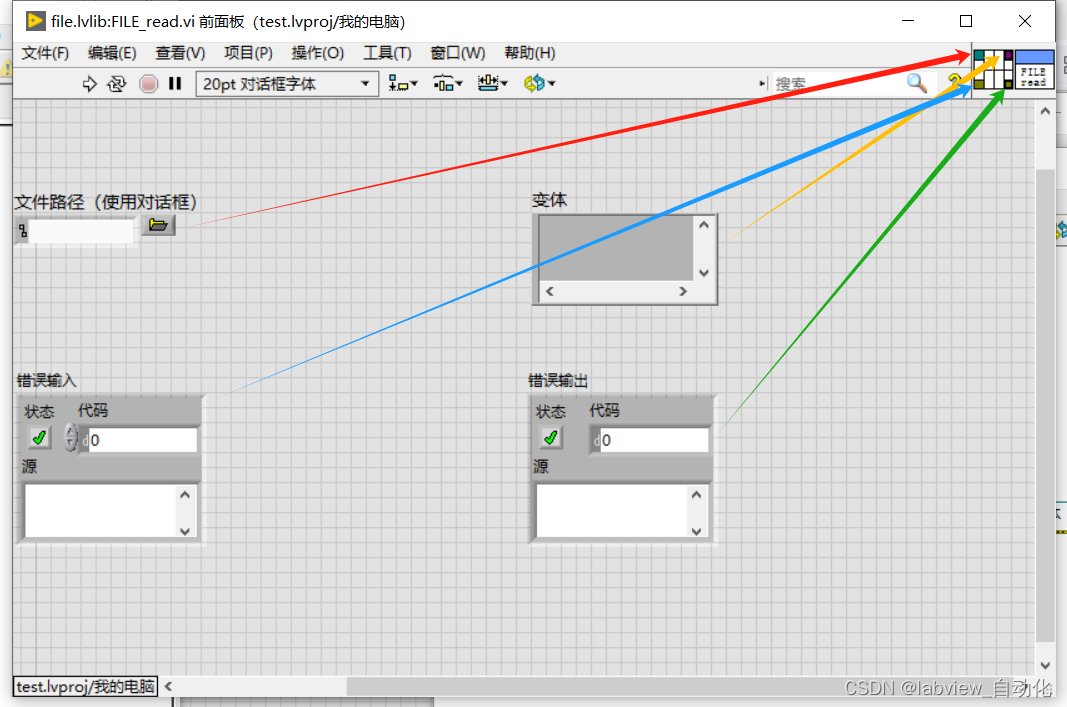

前面板和接线端子如下：
4、新建"test.vi"

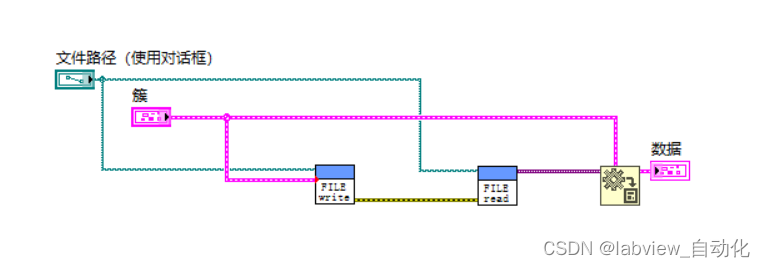

程序框图写法如下：

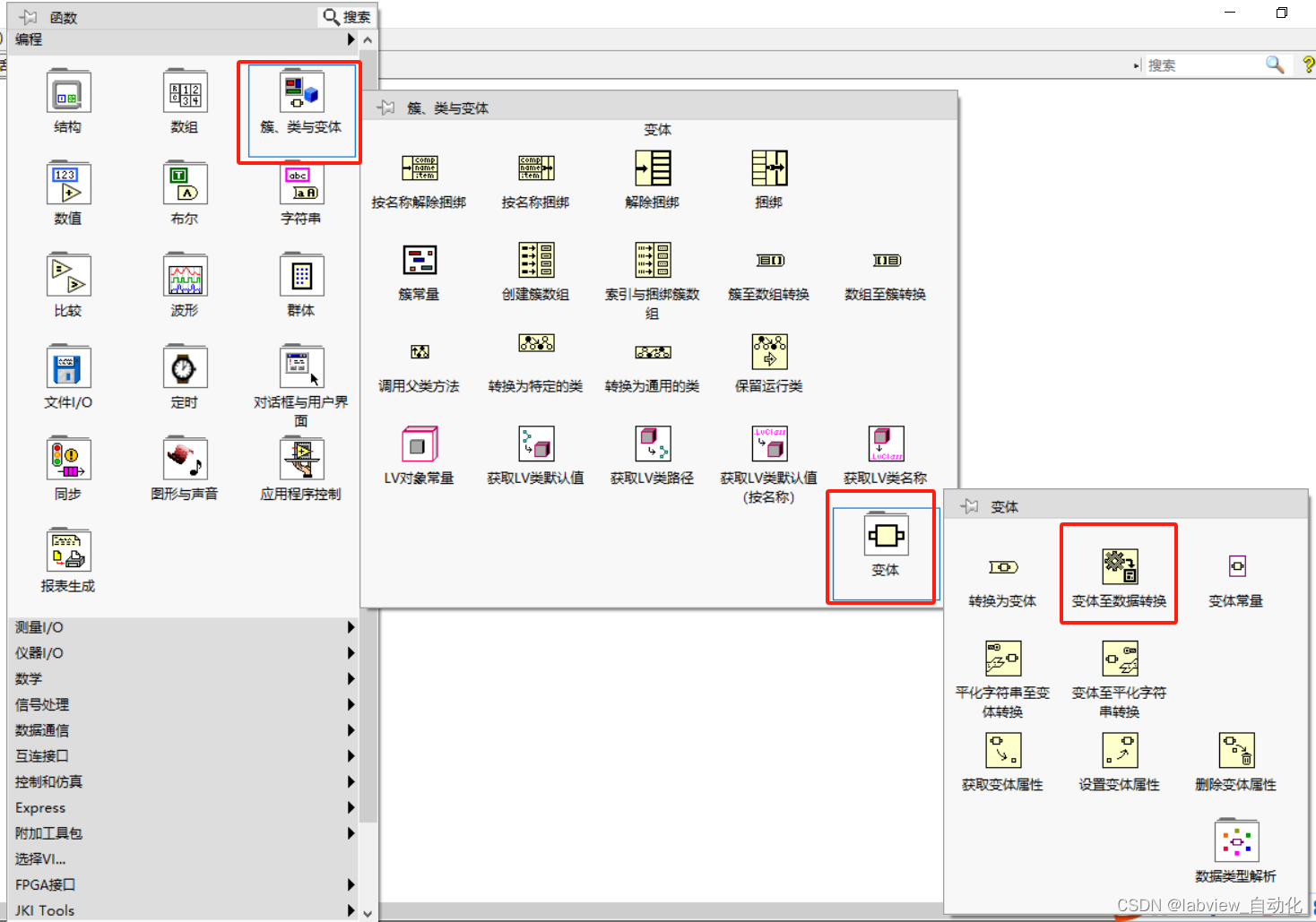

• 变体需要转换才能得到对应的数据，前者簇接入到变体输入端，可以称之为"装箱"，后者数据从变体转换为簇，可以称之为"拆箱"。程序框图右键→变体→变体至数据转换

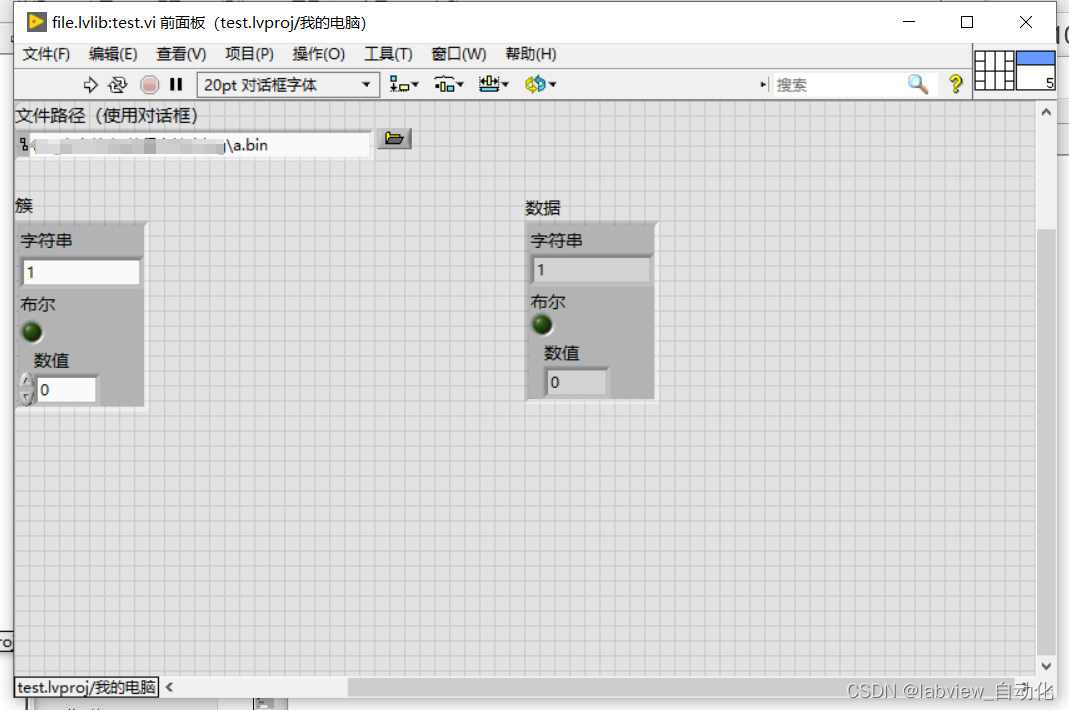

前面板写法如下：
