LabVIEW专栏八、类

该章目的是可以开发仪器类。

一、类的概述

一般来说类有三大特性，封装，继承和多态。

• 在实际项目中，最主要是继承和多态，要搞清楚这两者的概念和在LabVIEW中是怎样应用的。
• 在LabVIEW中，面向对象编程用到的就是LabVIEW的类，后缀是.lvclass。

以下以设备类的层级来说明，假设现在有三个类，分别是
①device：设备类
②serial_device：串口设备类
③network_device：网口设备类
串口设备类和网口设备类继承设备类，那么设备类是它们两个的父类，相对来说，它们两个是设备类的子类。

二、类的创建

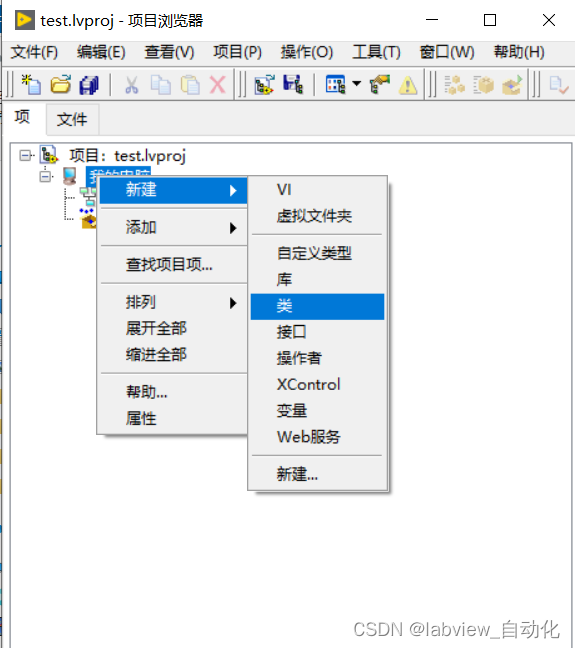

①在创建了项目之后，就可以在项目中创建类：右键"我的电脑"→新建"类"

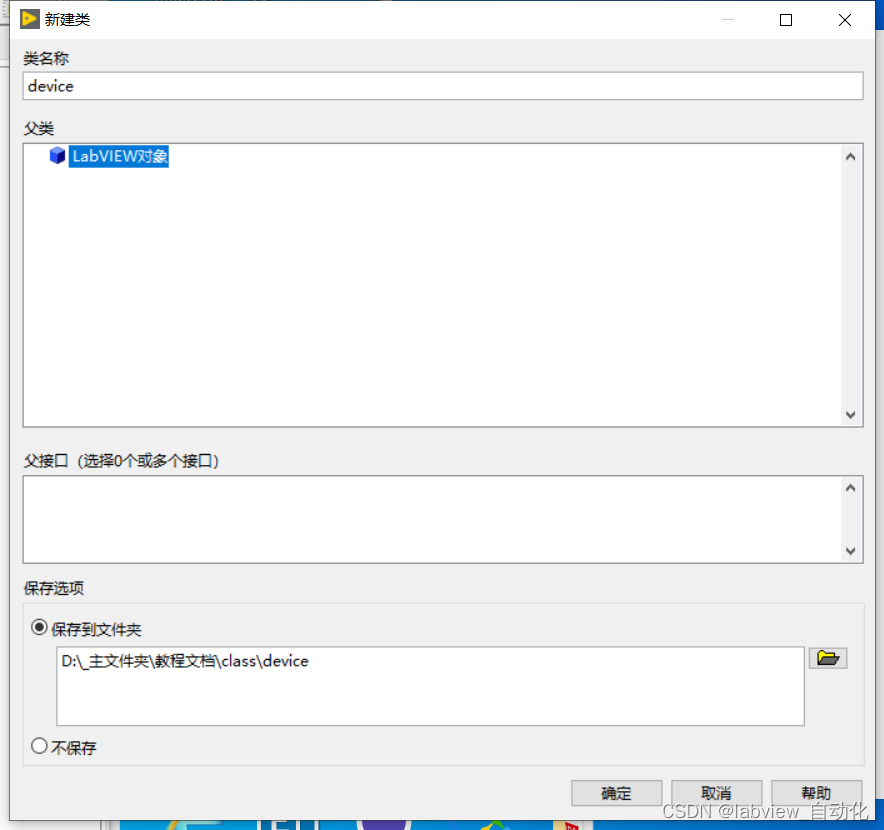

②此处新建一个device类，默认指定LabVIEW对象为父类

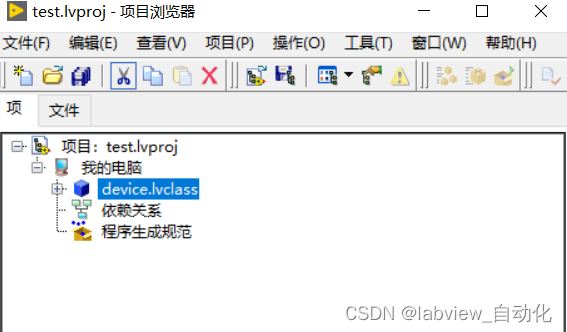

③点击确定后，完成创建

三、继承

类的继承表现为子类继承父类相关的数据成员和成员方法。
父类比较抽象，用于给子类提供成员方法，供子类实现。
子类在父类的基础下，进行扩展，添加新的属性和方法，子类的功能必定比父类更丰富，更具有特殊性。
比如说一个通用的设备，作为设备的父类(以下称为设备类)，一般会有四个方法，分别是连接，读，写，断开，在LabVIEW中称之为"动态方法"
网口设备类继承这个设备类，可以具体实现网口的连接，读，写，断开，LabVIEW中称之为"重写"
测试仪器类继承网口设备类，需要实现读取测试仪数据这个VI，这个就是子类独有的方法，这个方法不需要这个类重写的，在LabVIEW中称之为"静态方法"。
子类可以重写父类的"动态方法"和使用父类的"静态方法"，也可以使用父类的"数据成员"。

1.1、静态方法

静态方法可供子类直接调用
创建静态方法的步骤是：

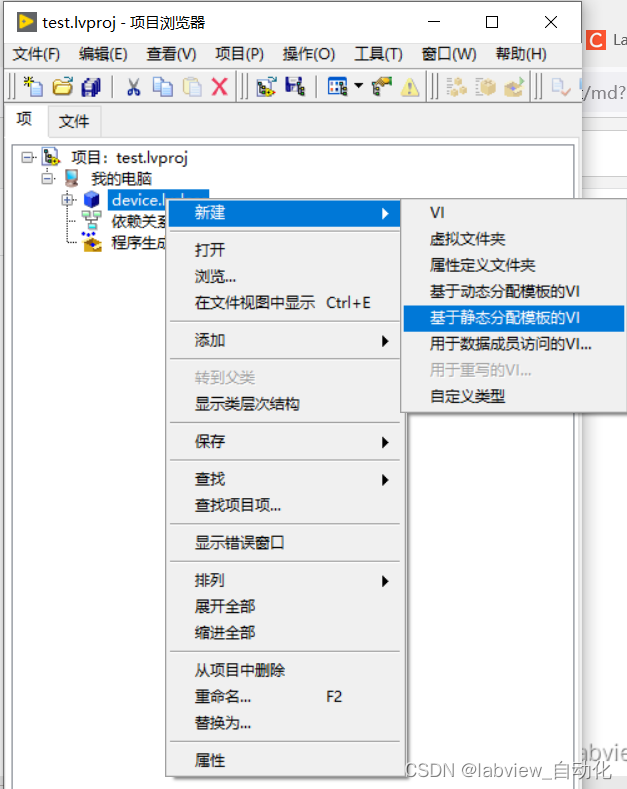

右键对应的类，此处是device.class→新建→点击"基于静态分配模板的VI"

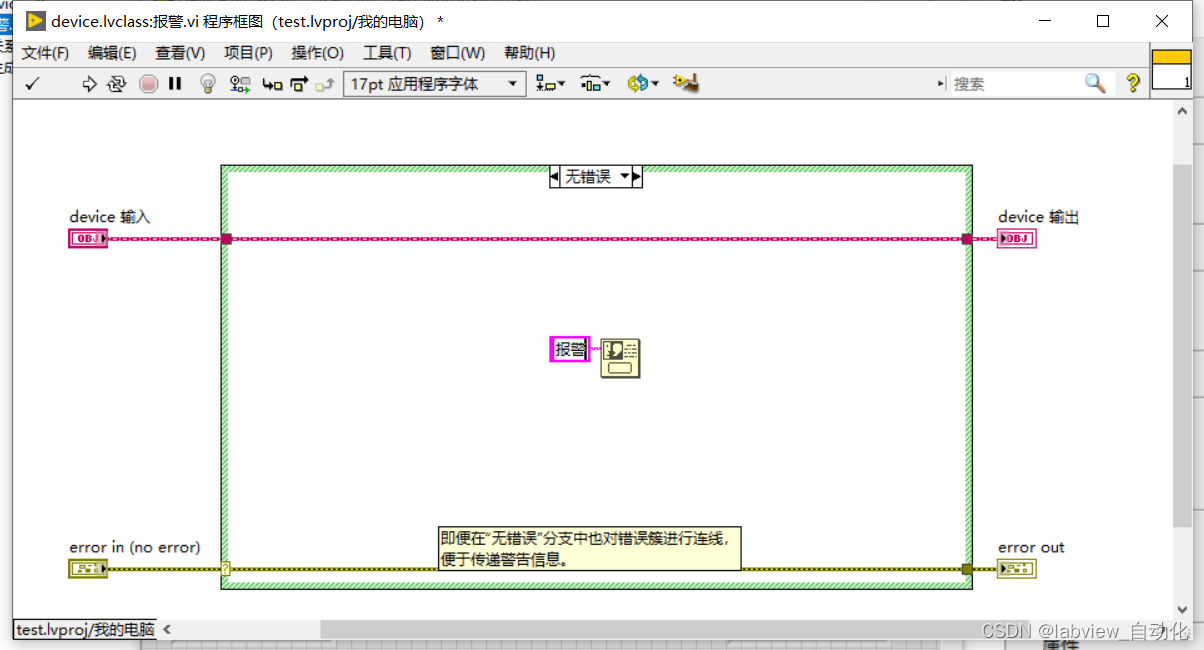

此处新建一个静态方法为"报警.vi"
程序框图如下：

1.2、动态方法

动态方法可以供子类重写，设备一般会有运行，这个每个子类的实现都不同。
创建动态方法的步骤是：

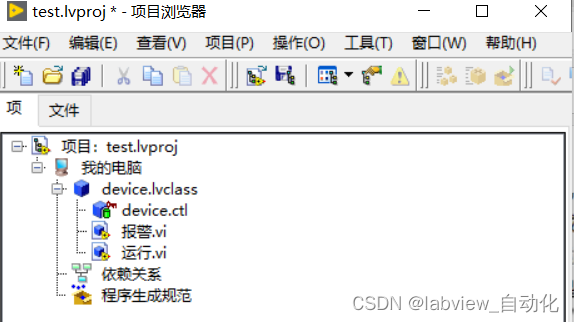

①右键对应的类，此处是device.class→新建→点击"基于动态分配模板的VI"
②名称改为"运行"

1.4、新建子类

1.4.1、新建时继承

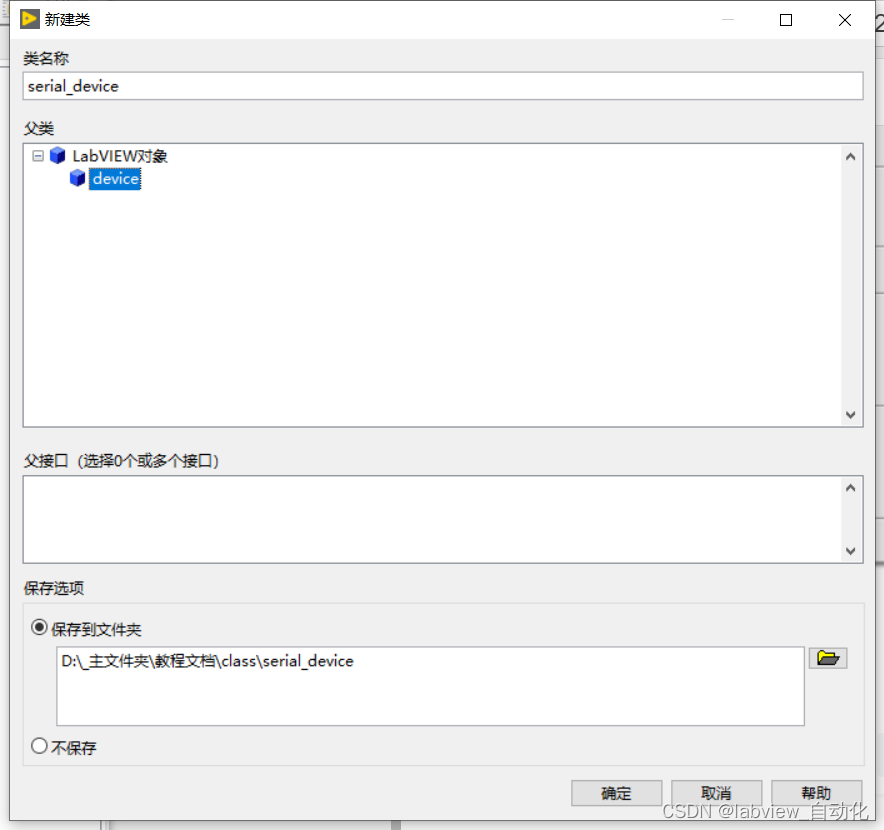

新建一个串口设备类，名称为"serial_device.vi"，指定继承父类"device"

1.4.2、设置继承

如果在新建一个类后，想重新设置继承关系，可以通过以下步骤：

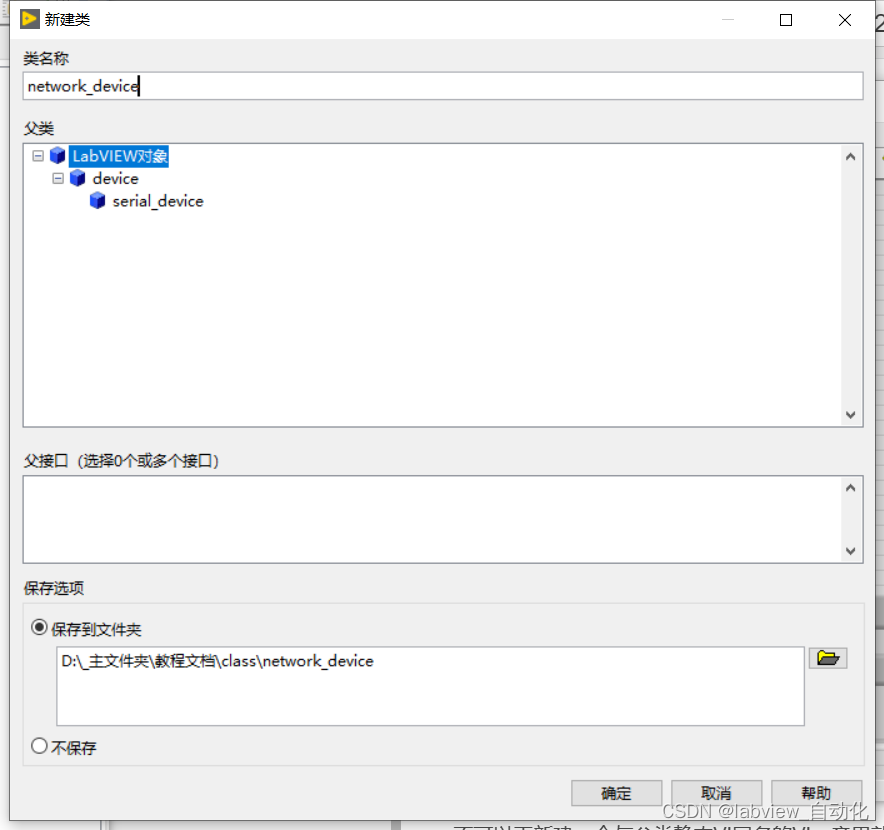

①新建一个网口设备类"network_device"，默认继承父类LabVIEW对象。

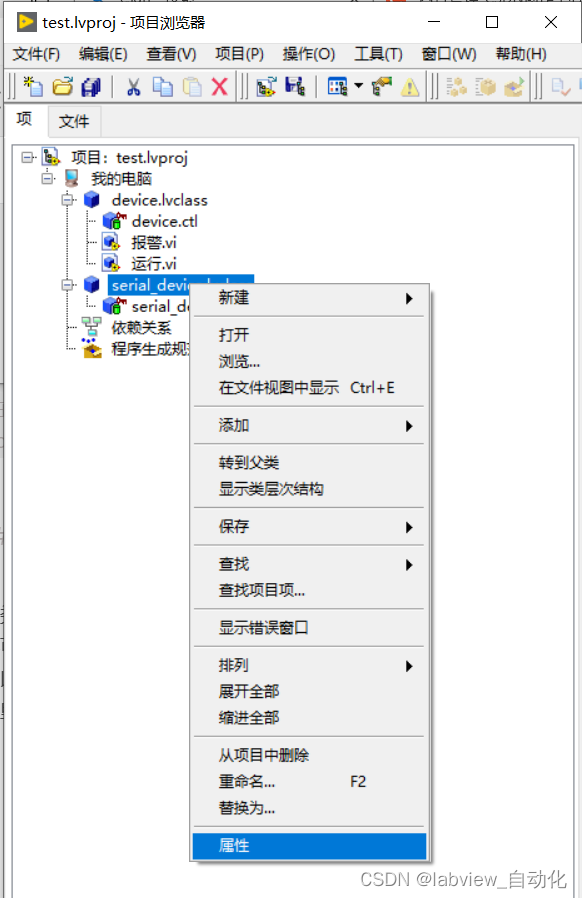

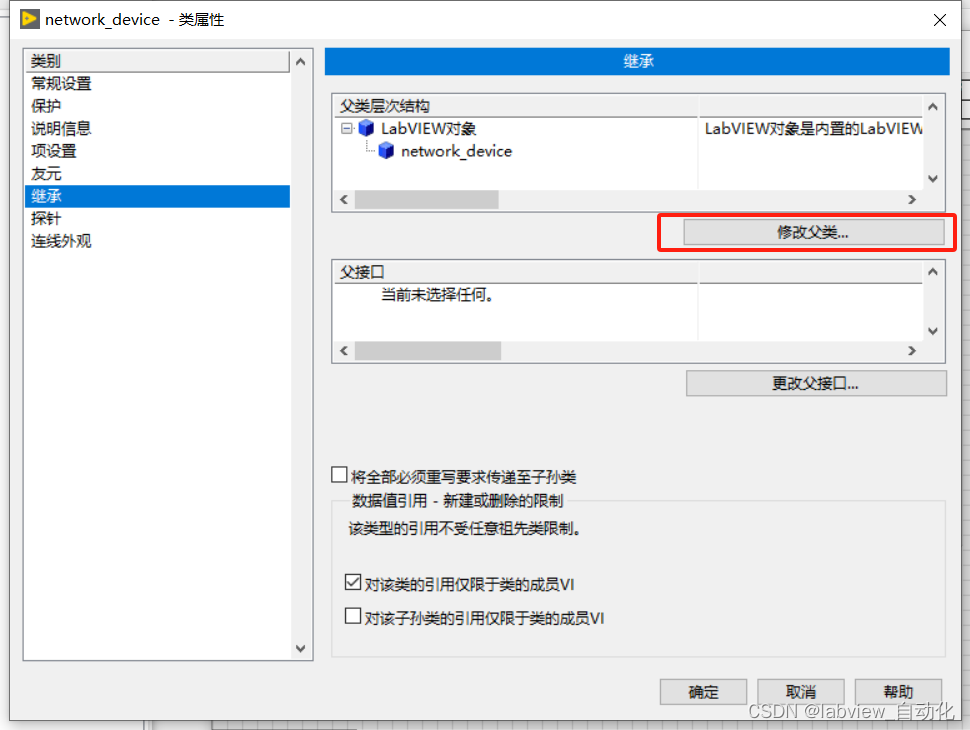

②右键"network_device"→点击"属性"，弹窗

③选中"继承"→点击"修改父类"

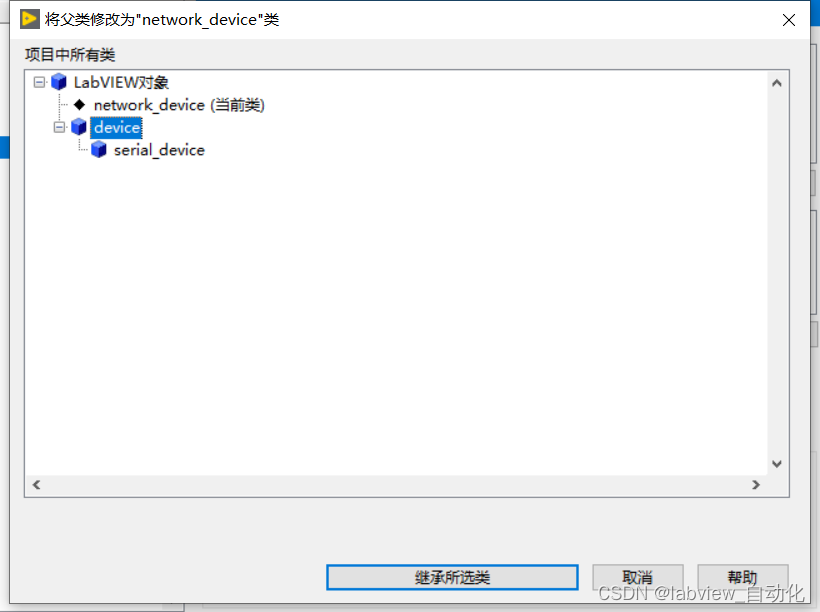

④选中"device"→点击"继承所选类"，则重新制定"device"为"network_device"的父类

1.4.3、子类调用父类的静态方法

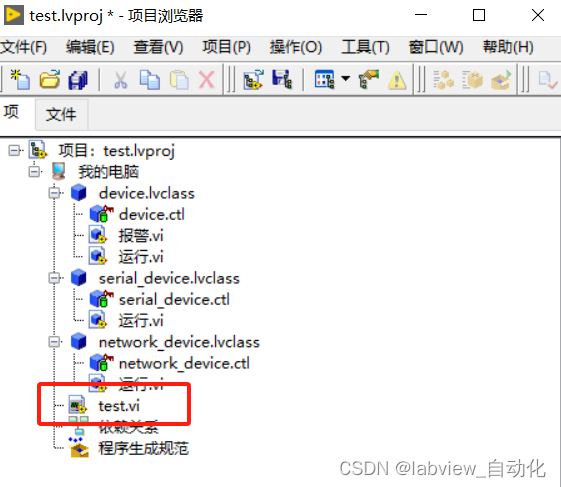

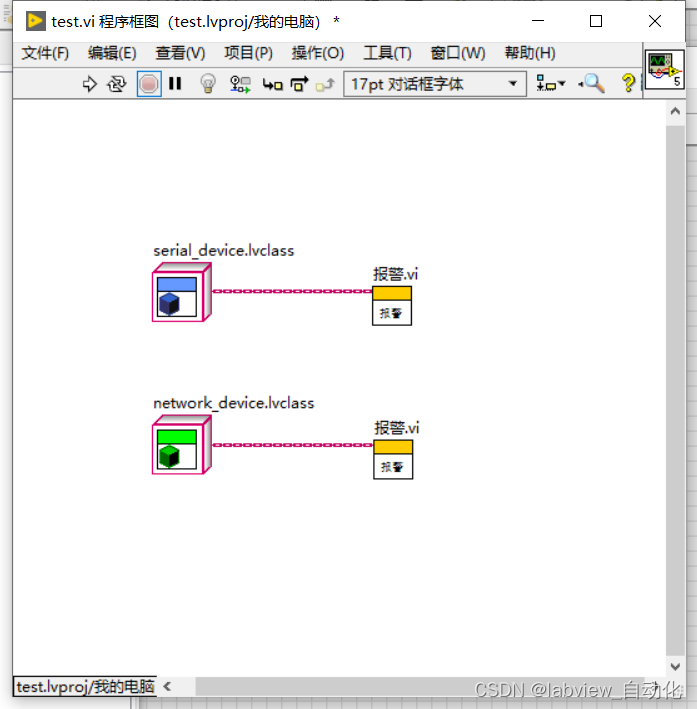

新建"test.vi"

程序框图如下：

这里体现了子类可以直接使用父类的方法。
这里虽然调用的是"静态方法"，但是实际无论是父类的"静态方法"还是"动态方法"都可以供子类调用

四、多态

多态的概念:通俗来说,就是多种形态,具体点就是去完成某个行为,当不同的对象去完成时会产生出不同的状态。
重写的VI体现了类的多态。

4.1、子类重写父类动态方法

子类可以使用父类的静态VI和动态VI。
不可以再新建一个与父类静态VI同名的VI，意思就是不能重写父类的静态VI。
可以重写父类的动态VI。
这里重写"运行.vi"，以"serial_device"为例。

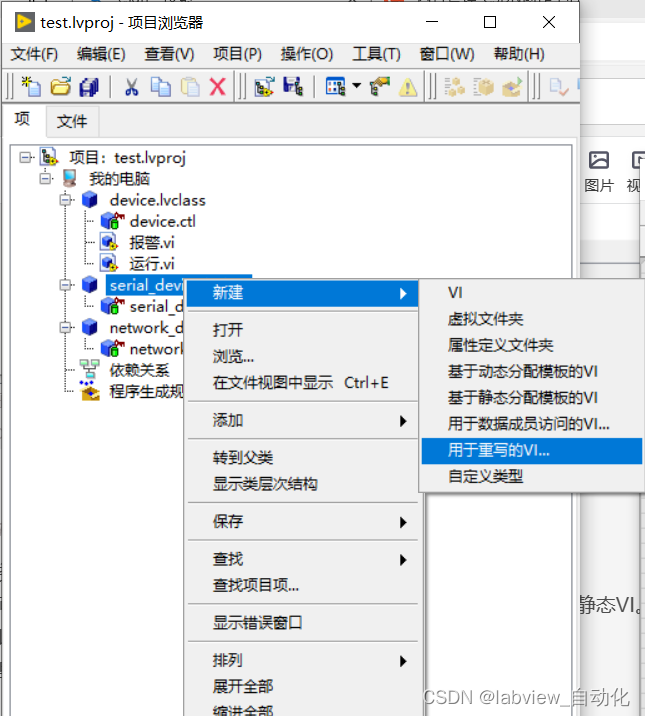

①右键"serial_device"→点击"新建"→点击"用于重写的VI"

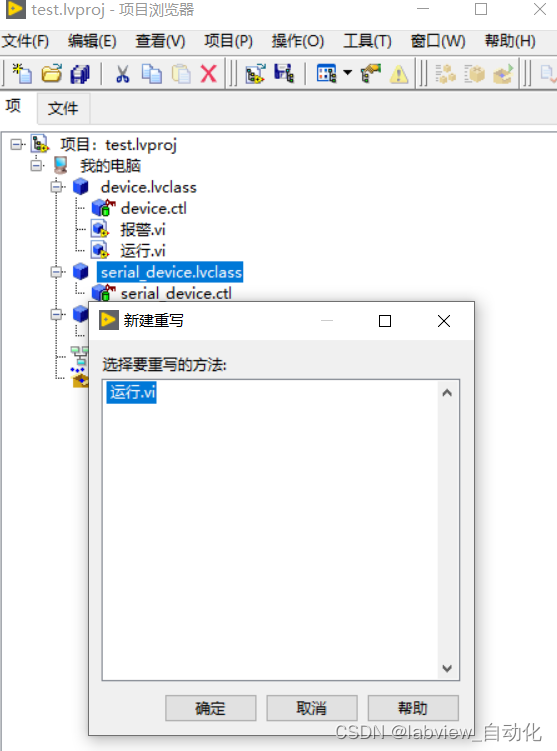

②弹窗，就会显示所有能重写的VI，也就是所有父类的动态方法

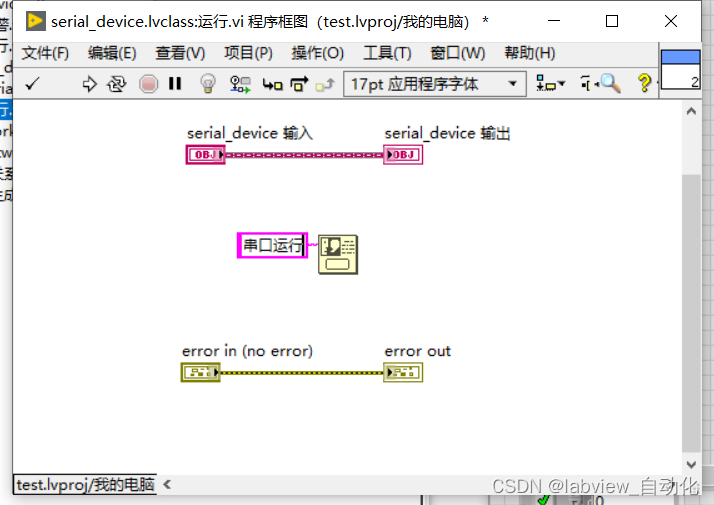

③新建"运行.vi"后，程序框图修改为：

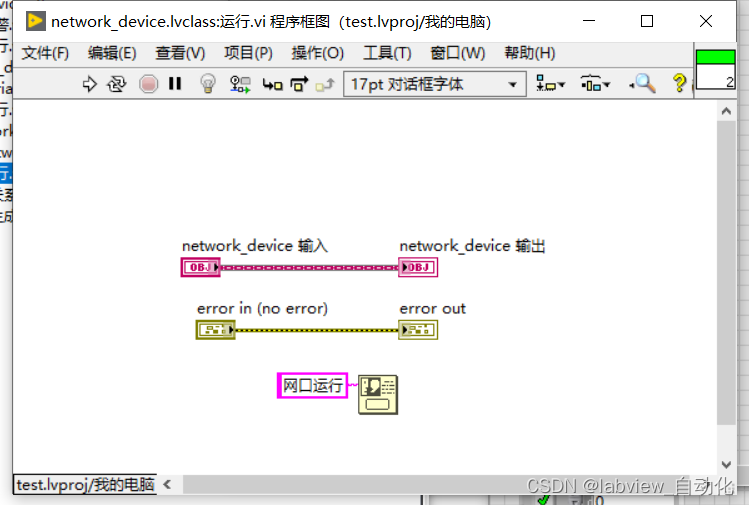

④同样步骤，“network_device"重写"运行.vi”，程序框图如下：

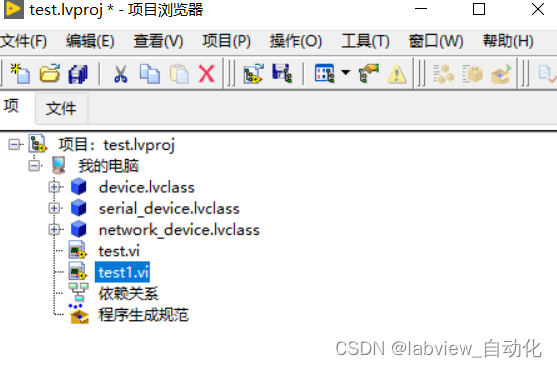

至此，“serial_device"和"network_device"类都有了"运行.vi”

⑤新建一个"test1.vi"

程序框图如下：

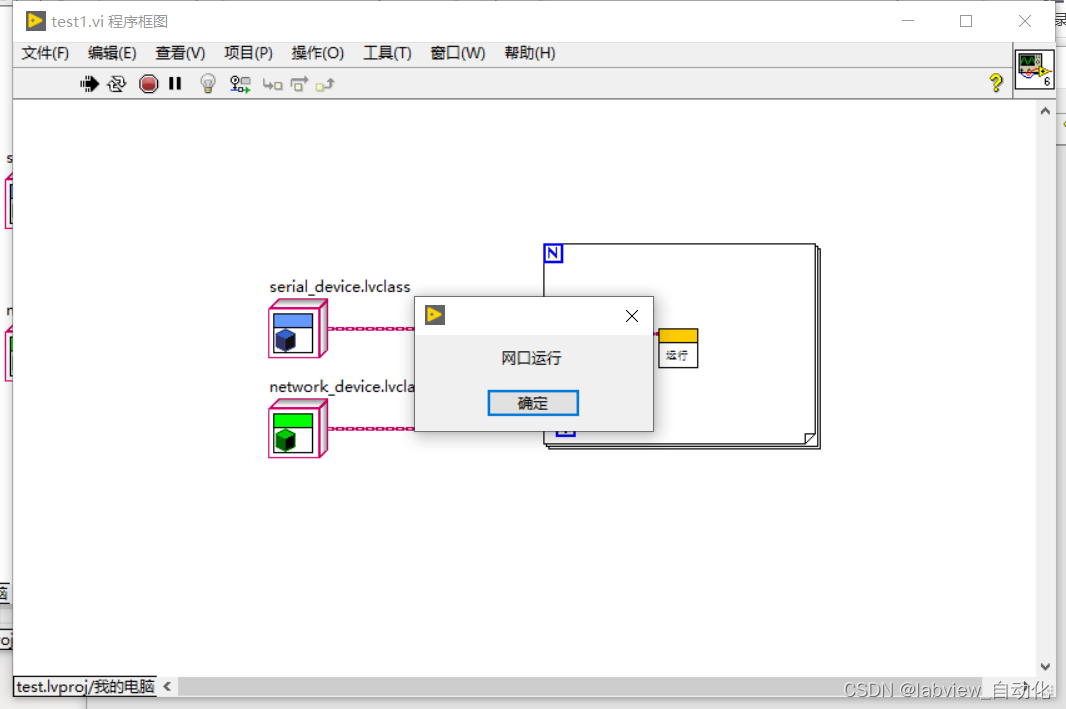

运行后，两次弹窗，第一次是"串口运行"，第二次是"网口运行"：

多态体现在：

• "serial_device"和"network_device"可以组成数组，这个数组是"device"数组
• “device"数组进入for循环后，第一次执行的是"serial_device"的"运行.vi”，第二次执行的是"network_device"的"运行.vi"
