指纹模块（AS608）

目录

一、实物图

二、原理图

引脚定义

工作原理

三、简介

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  AS608

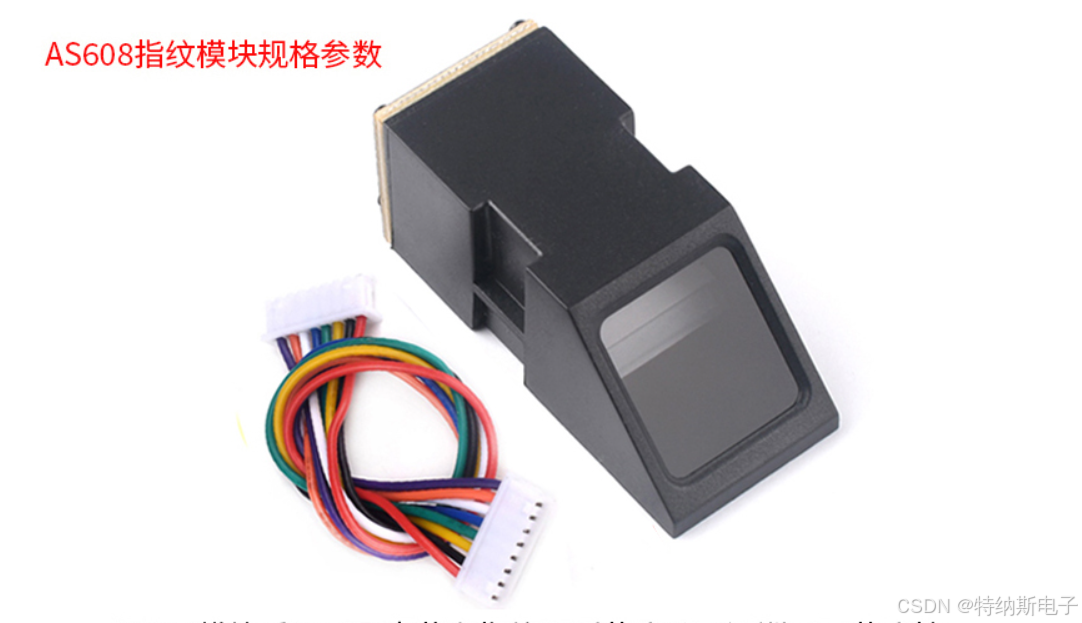

一、实物图

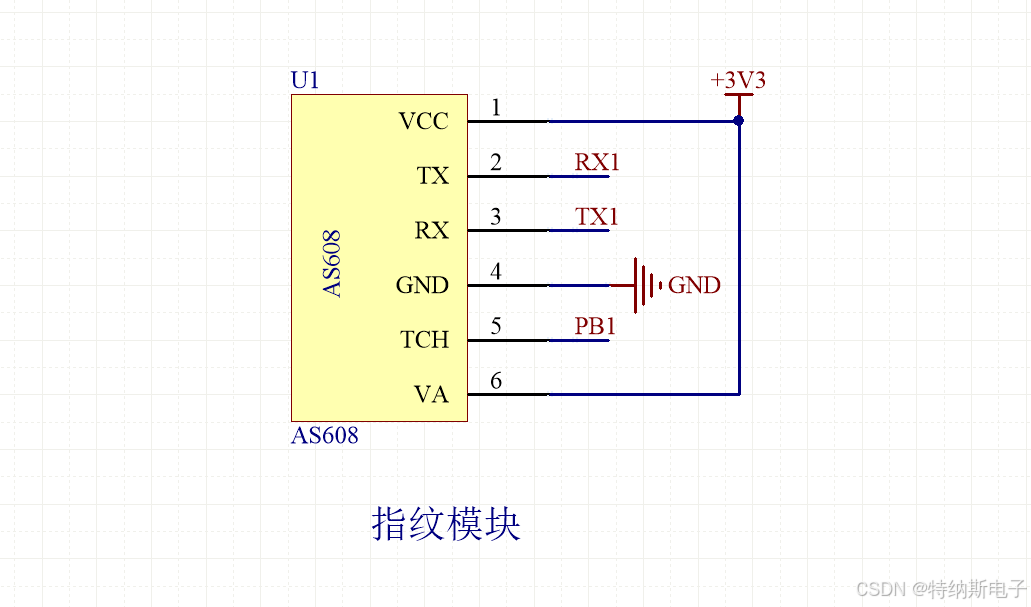

二、原理图

引脚定义

1	VCC	模块电源正输入端。
2	TX	串行数据输出。 TTL 逻辑电平
3	RX	串行数据输入。 TTL 逻辑电平
4	GND	信号地。内部与电源地连接
5	TCH	感应信号输出，默认高电平有效,即检测到指纹时输出高电平
6	VA	触摸感应电源输入端，3.3v 供电

TTL逻辑电平：通常情况下，高电平范围3.6~5V对应二进制的“1”，低电平范围0V~2.4V对应二进制的“0”.

工作原理

         从原理图可以看出指纹模块连接的是串口，我们使用的波特率是他默认的57600，也可以自己修改，只要是9600的倍数就行。因为模块里自带DSP运算单元，集成了指纹识别算法，并且还有用户记事本，可以存放指纹。平时模块不工作，当检测到指纹后会自动进行指纹的比较。

在程序中，如果FPM10A_Add_Fingerprint(f_id) 等于 FPM10A_OK，说明指纹已经存到了模块里。f_id = FPM10A_Find_Fingerprint();是搜索指纹，搜索之后，如果

FPM10A_Delete_One_Fingerprint(f_id) 等于 FPM10A_OK，说明指纹删除成功。Touch==1时如果FPM10A_Find_Fingerprint() != FPM10A_Fail说明指纹识别成功。

三、简介

    ATK-AS608 指纹识别模块是 ALIENTEK 推出的一款高性能的光学指纹识别模块。芯片内置 DSP 运算单元，集成了指纹识别算法，能高效快速采集图像并识别指纹特征。模块配备了串口、USB 通讯接口，用户无需研究复杂的图像处理及指纹识别算法，只需通过简单的串口、USB 按照通讯协议便可控制模块。本模块可应用于各种考勤机、保险箱柜、指纹门禁系统、指纹锁等场合。
