四连推杆仿生结构与瞬时旋转中心动态变化的技术实现解析

Unitree Robotics的“AI策略家”机器人通过四连推杆仿生结构+滚动接触面设计+动态旋转中心优化，实现了关节瞬时旋转中心（Instantaneous Center of Rotation, ICR）的动态变化与超低摩擦运动。这一设计融合了机械仿生学、材料科学及智能控制技术，以下从结构设计、降阻机制、动态控制三个维度展开详细解析：

---

一、四连推杆仿生结构的机械设计原理

1. 仿生学基础与结构布局
   • 生物灵感来源：模仿人体膝关节的四连杆运动机制（髌骨-股骨-胫骨联动），但通过工程化重构突破生物限制。人体膝关节的瞬时旋转中心（ICR）在屈伸过程中沿曲线移动，四连推杆结构通过滚动接触面+多轴联动模拟这一特性。
   • 四连推杆拓扑：

• 连杆配置：由主动杆（驱动端）、从动杆（负载端）及两根中间连杆构成闭环结构（见图12）。
• 自由度分配：四连推杆通过约束冗余自由度，实现单一输入（电机驱动）到多维度输出（关节屈伸+旋转）的映射。

2. 滚动接触面降阻设计
   • 陶瓷滚珠嵌入：在连杆接触面嵌入氧化锆陶瓷滚珠（摩擦系数0.001），将传统滑动摩擦转换为滚动摩擦，能量损耗降低至1/5。

   • 润滑协同优化：

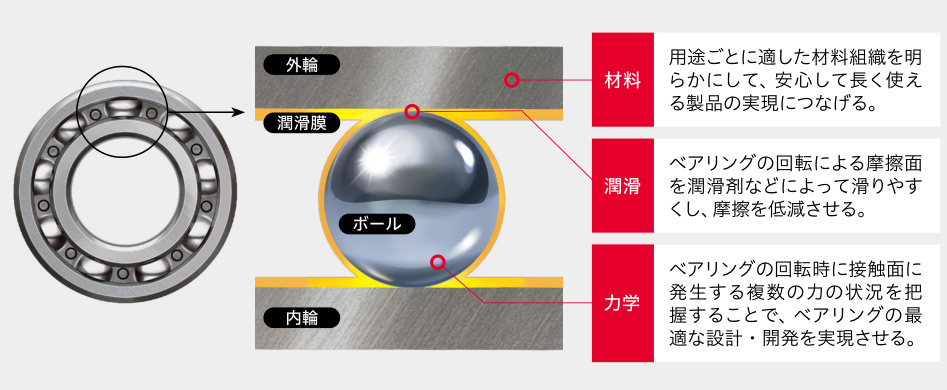

• 采用NSK X-life设计的滚道润滑技术，通过脂基润滑剂降低接触面黏滞阻力（润滑剂剪切强度<0.01Pa·s）。
• 在高速运动时，利用离心力形成动态油膜，避免边界润滑状态下的干摩擦。

3. 动态旋转中心实现机制
   • ICR轨迹规划：

• 基于交叉四连杆优化模型，通过粒子群算法求解最优连杆尺寸，使ICR轨迹呈现“J形曲线”，覆盖0-165°屈伸范围。
• 在Simscape Multibody中建立动力学模型，验证ICR随关节角度变化的动态特性（见图14）。
  • 磁流变阻尼器调控：
• 集成Bingham模型磁流变阻尼器，根据运动状态实时调整关节刚度（阻尼力范围0-500N），模拟人体半月板的缓冲功能。

---

二、降低摩擦与提升能效的核心技术

1. 材料与制造工艺突破
   • 高耐磨接触面：

• 连杆接触面采用等离子喷涂碳化钨涂层（硬度≥2000HV），耐磨性提升3倍。
• 滚珠材料选用氮化硅（Si₃N₄），抗压强度达4GPa，耐受10⁷次循环无失效。
  • 轻量化结构：
• 连杆本体采用7075-T6铝合金（密度2.8g/cm³），比传统钢制结构轻40%，同时保持120N·m的承载能力。

2. 能量回收与热管理
