先来分析甜甜圈的结构

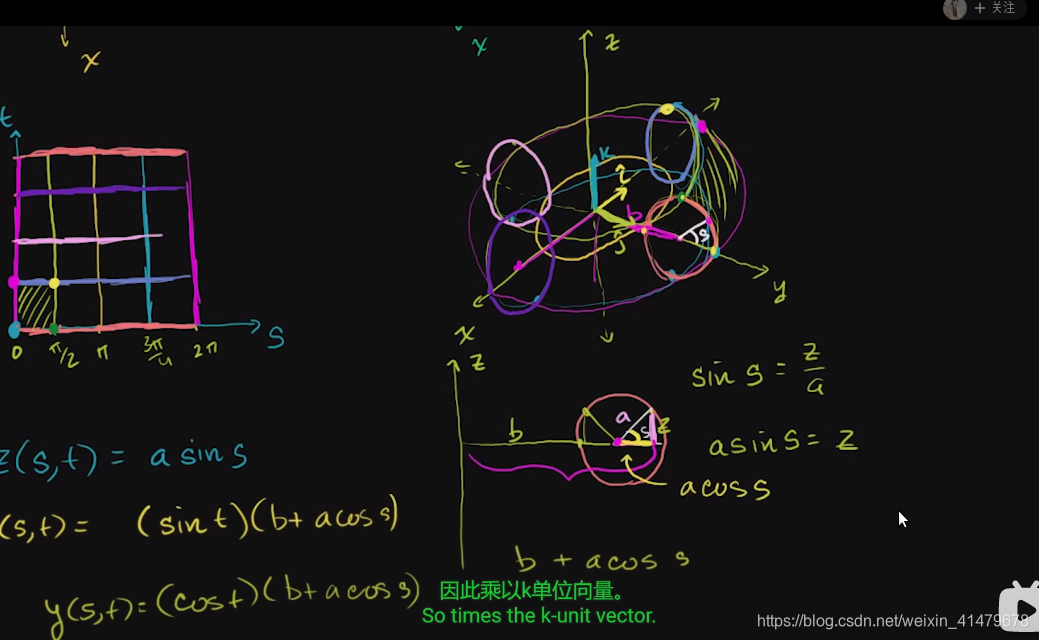

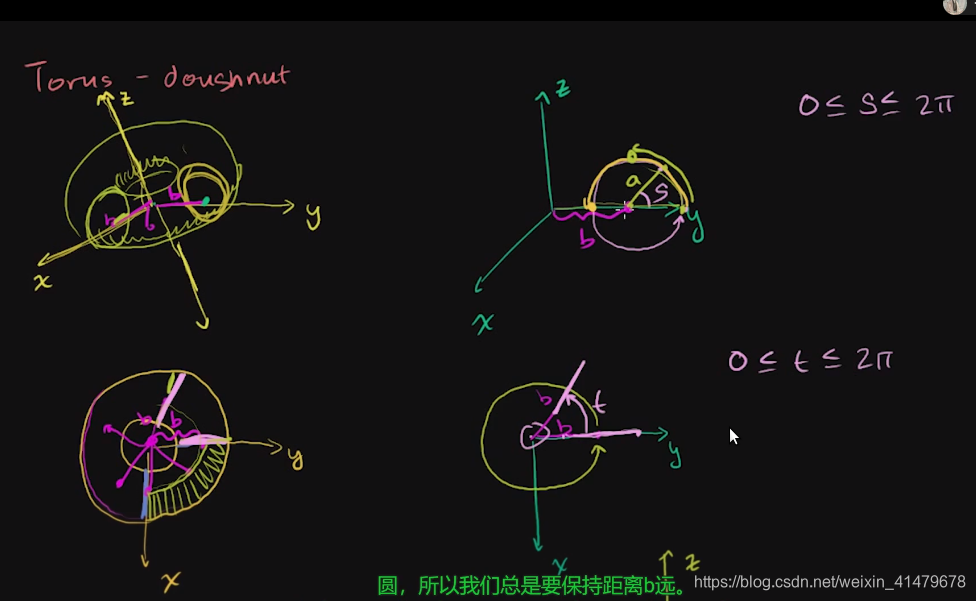

从图1可以看出，假设一原点为圆心，绕z轴以b为半径旋转的点（图4），再以这些点为圆心，以a为半径在zy，zx平面做圆（图2）

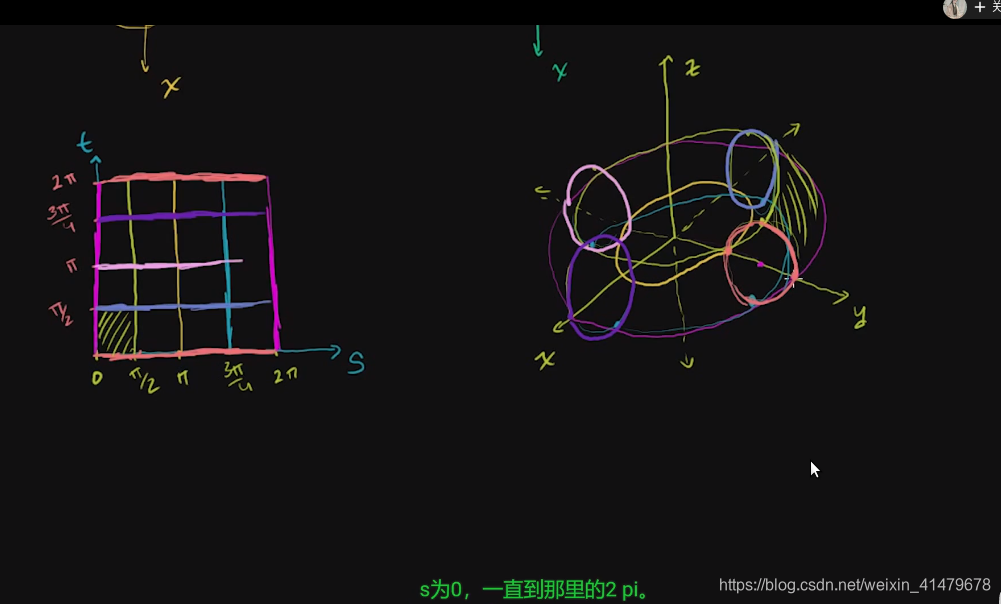

相当于给定了t和s的值
将二维的t，s映射到三维
接下来分析如何参数化

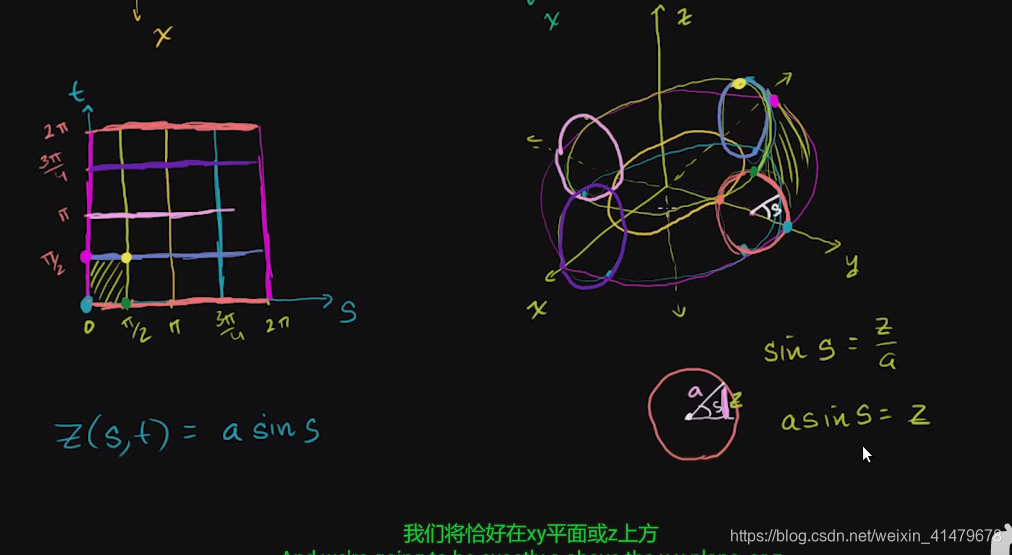

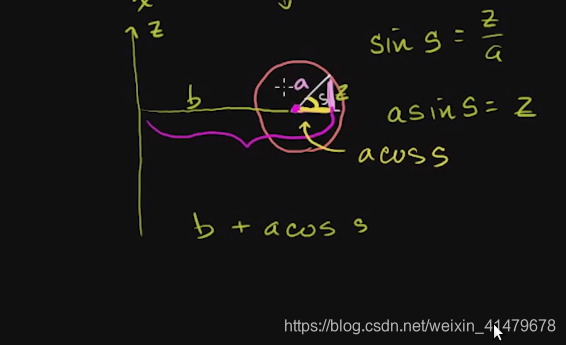

前面定义了小圆的旋转角度S，半径为a，当我们以a为长度旋转时，这个高度就是在z轴的值
sinS=z/a
z(s,t)=a*sinS
这样就定义了这个小圆
而甜甜圈的最外层距离圆心则为b+a*cosS

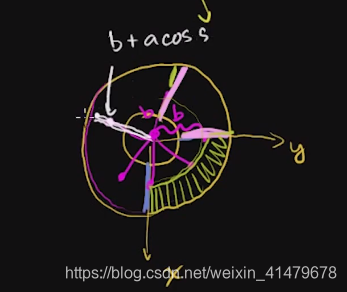

从顶视图看
从xy平面看

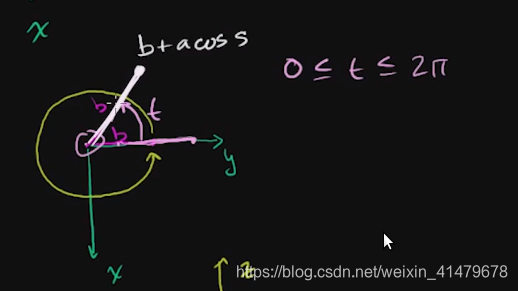

我们在z轴往下看zy平面，这个圆如何表示

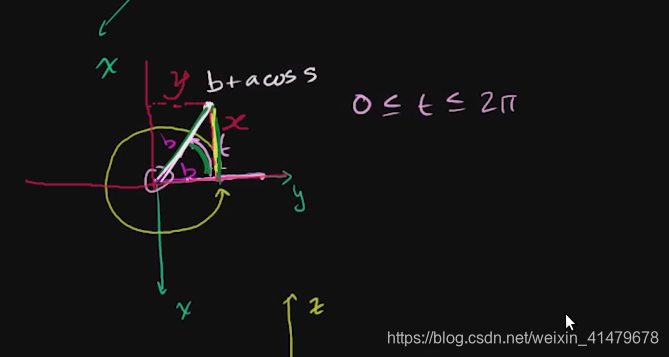

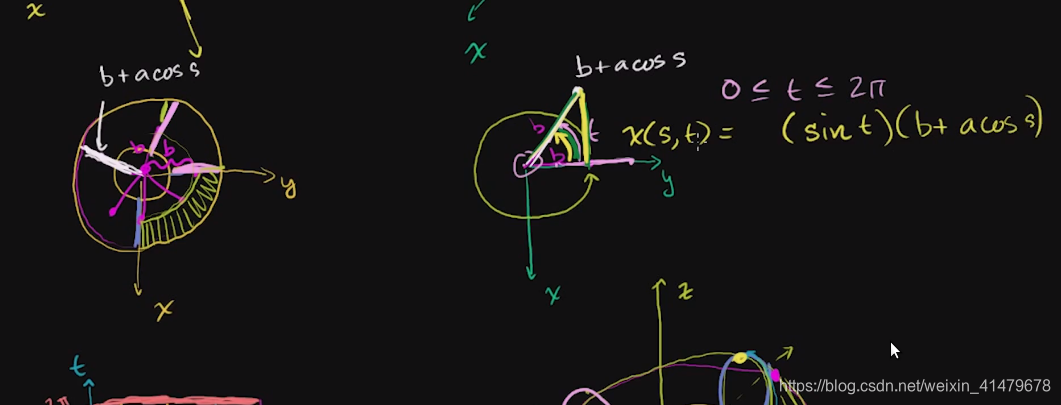

我们已经定义了大圆旋转角度为t，而旋转半径我们已经知道是b+a*cosS

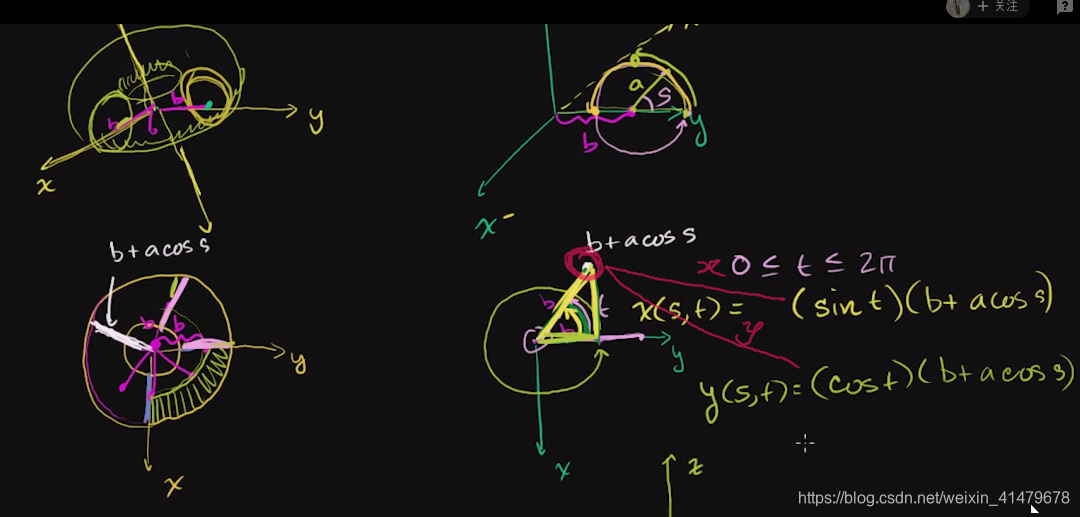

我们可以定义分量x关于s，t的函数：

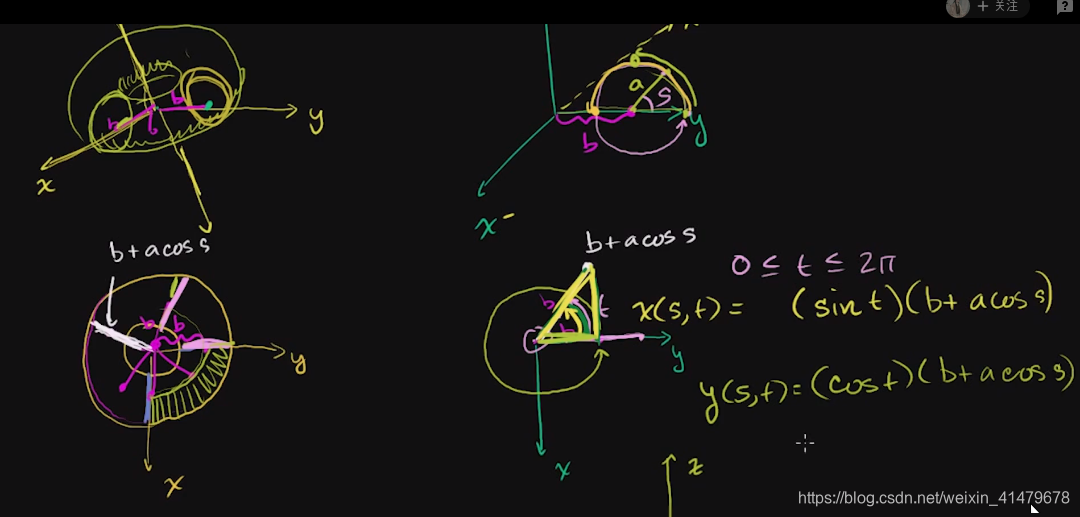

分量y则为(cost)(b+a*cosS)

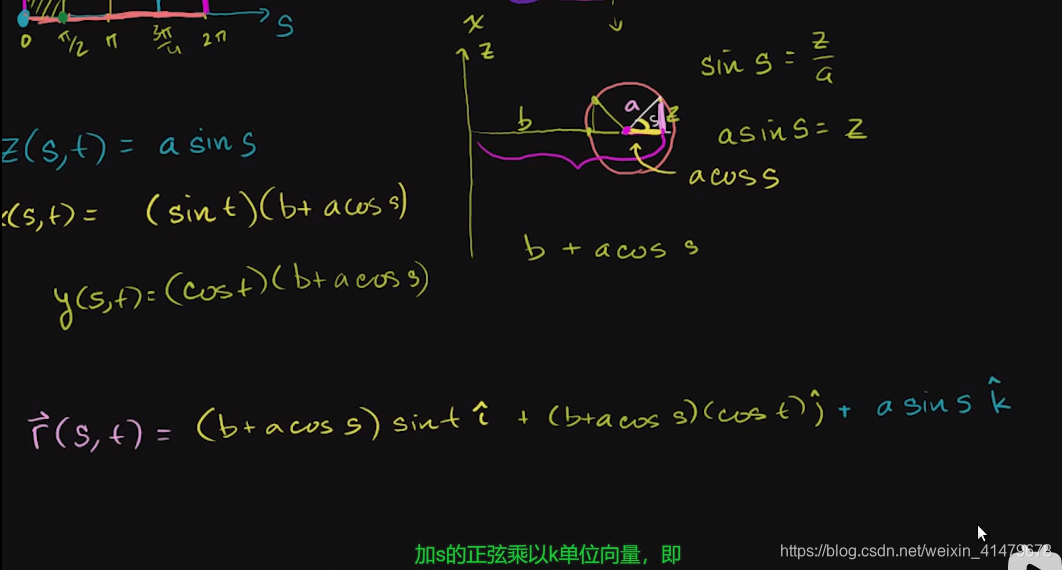

定义位置向量r关于s，t的函数
r
⃗
(
s
,
t
)
\vec{r}(s,t)
r(s,t)
（a，b都是常数，变量值包含角度的s和t，且s和t均定义在0-2pi）
i帽，j帽，k帽：
