高级篇之如何升级5GCPE固件

LINKPI-5GCPE是LINKPI推出的可以做户外移动直播的 5G无线网关，可以支持三种模式： 网卡模式， 有线直连模式， 路由模式。 详细介绍请参考以下链接：

https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.52de3d0dujeQ8S&ft=t&id=681609123581

今天小编给大家介绍的是5GCPE的固件升级方式：

1. 准备工作

从网盘上下载所需要的工具和固件，下载地址：https://pan.baidu.com/s/1ulCciFVL4VAqjHDiOXMz4A?pwd=psmk 提取码: psmk。
文件说明：

文件名	描述
driver.zip	5GCPE串口驱动
QFlash_V5.8_CN.zip	5GCPE固件升级工具
RM500UCNAAR01A18M2G_01.001.01.001.zip	5GCPE的固件，不同版本的固件名字不尽相同

2. 安装5GCPE串口驱动

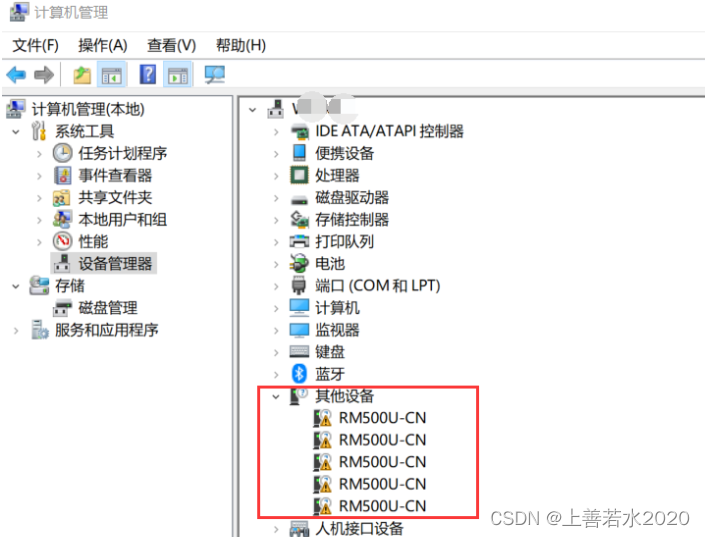

如上图，用USB线把5GCPE TYPE-C口连接到电脑的USB3.0口上，此时OLED屏上显示启动，经过几十秒的等待，电脑端的设备管理上就看到许多未知的设备，如下图所示：

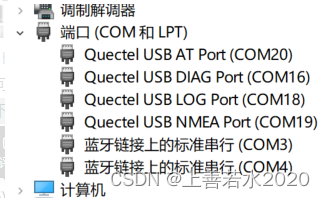

安装驱动后在设备管理器上就可以看到许多串口设备，如下图所示：

3. 升级固件

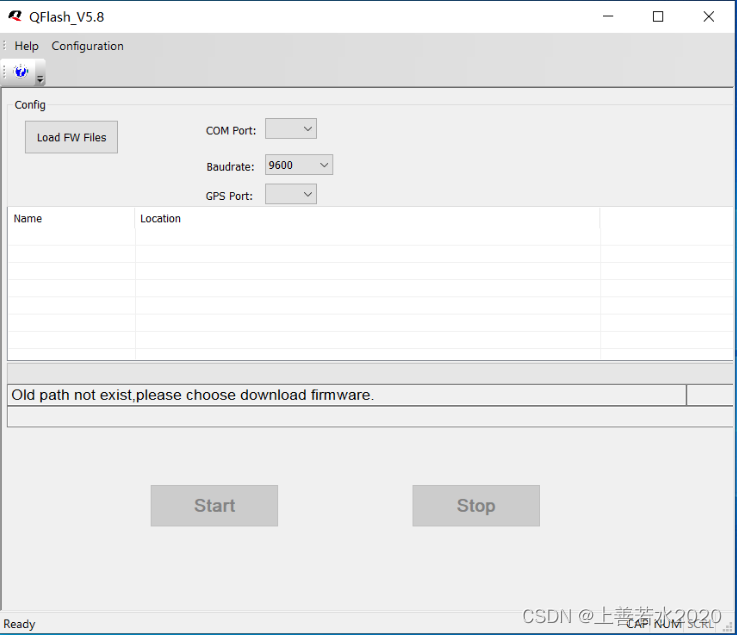

把QFlash_V5.8_CN.zip和RM500UCNAAR01A18M2G_01.001.01.001.zip解压出来，无需安装直接运行QFlash_V5.8.exe，出现如下界面：

3.1 选择固件

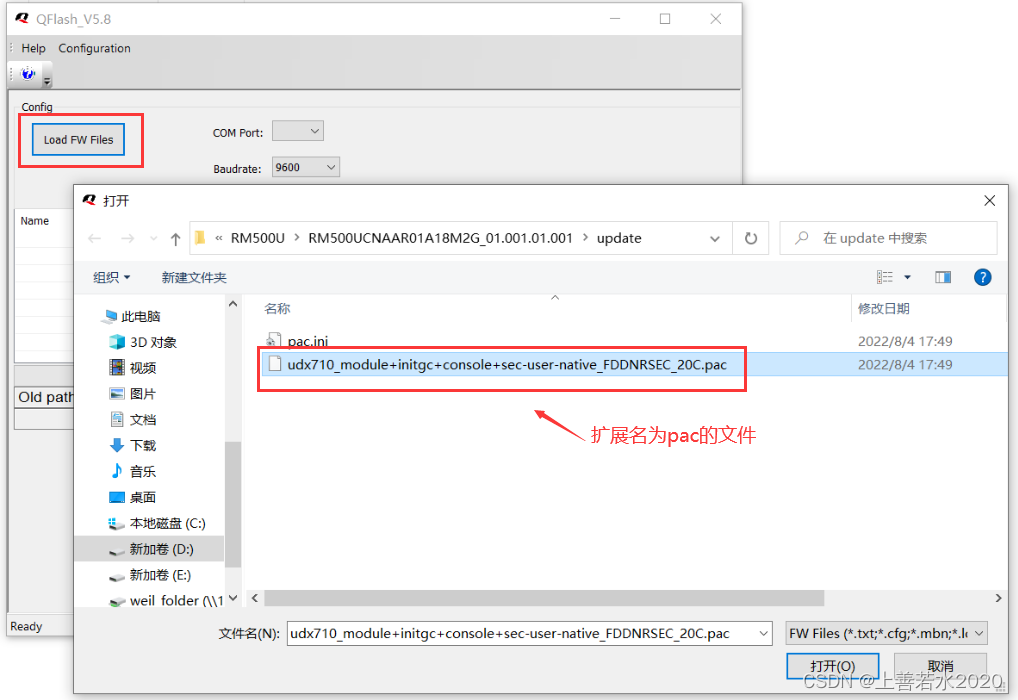

点击Load FW Files按钮选择固件文件，固件文件通常是以pac为扩展名的，如下图所示：

3.2 选择串口号

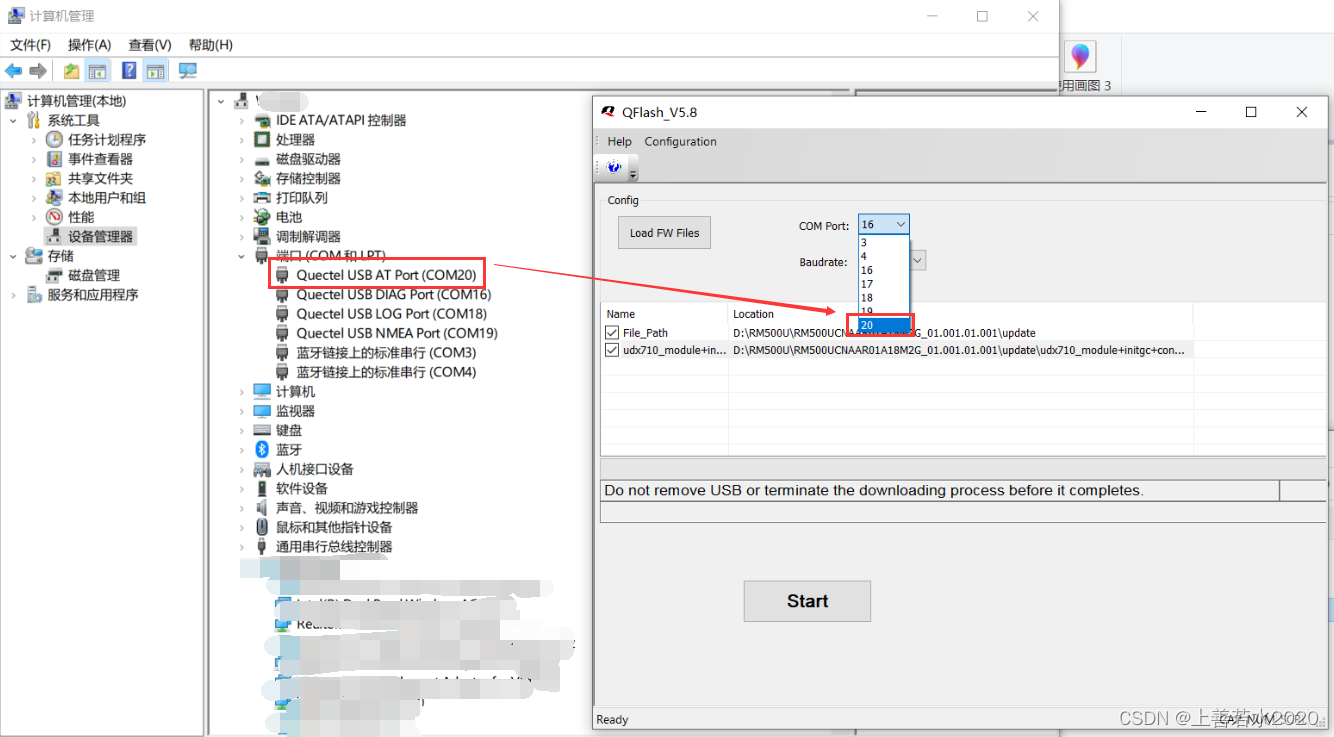

这一步是选择控制用的串口号，5GCPE中有很多串口，但必须选择AT Port的串口，如下图的COM20：

3.3 下载固件

点击Start按钮开始下载固件，若顺利的话，就会看到如下进度：

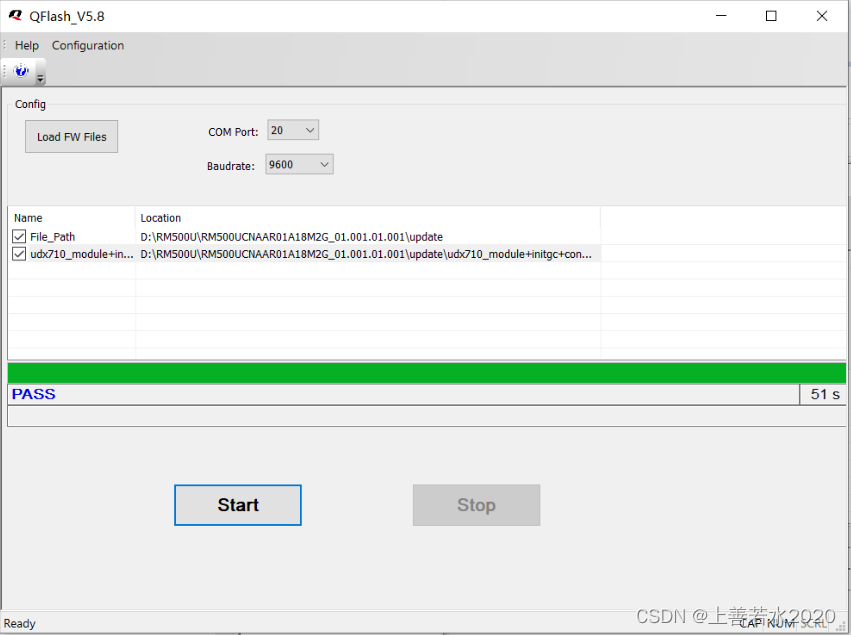

当看到PASS时时固件下载就完成了，如下图所示：

3.4 下载固件意外情况

点击Start按钮开始下载固件，有时会出现无法下载，卡在如何下的界面上：

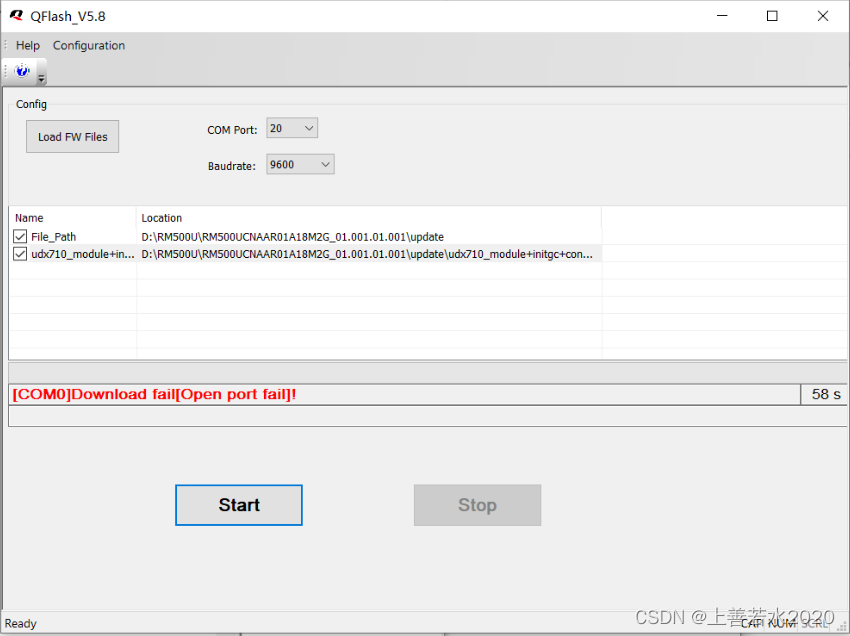

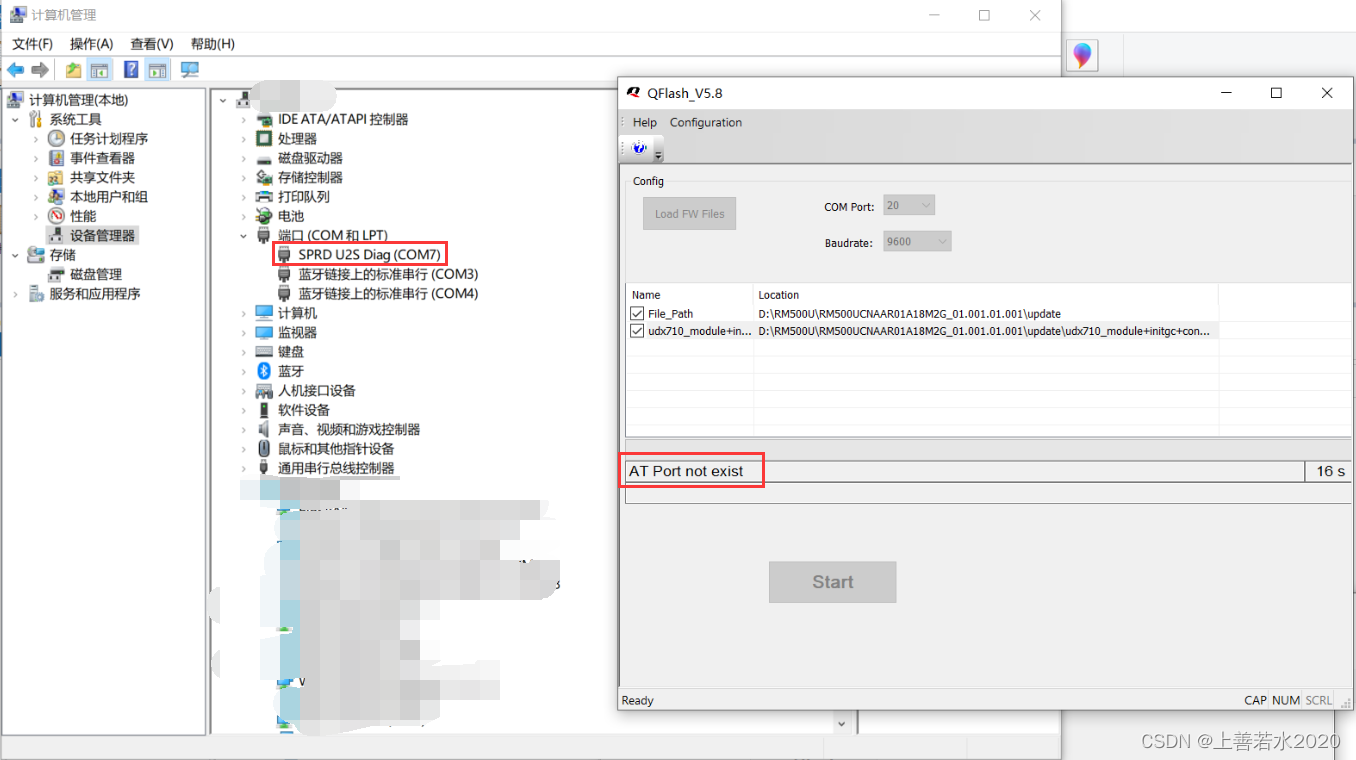

此时你可以按Stop按钮取消，或者继续等待，它会出现如下的提示：

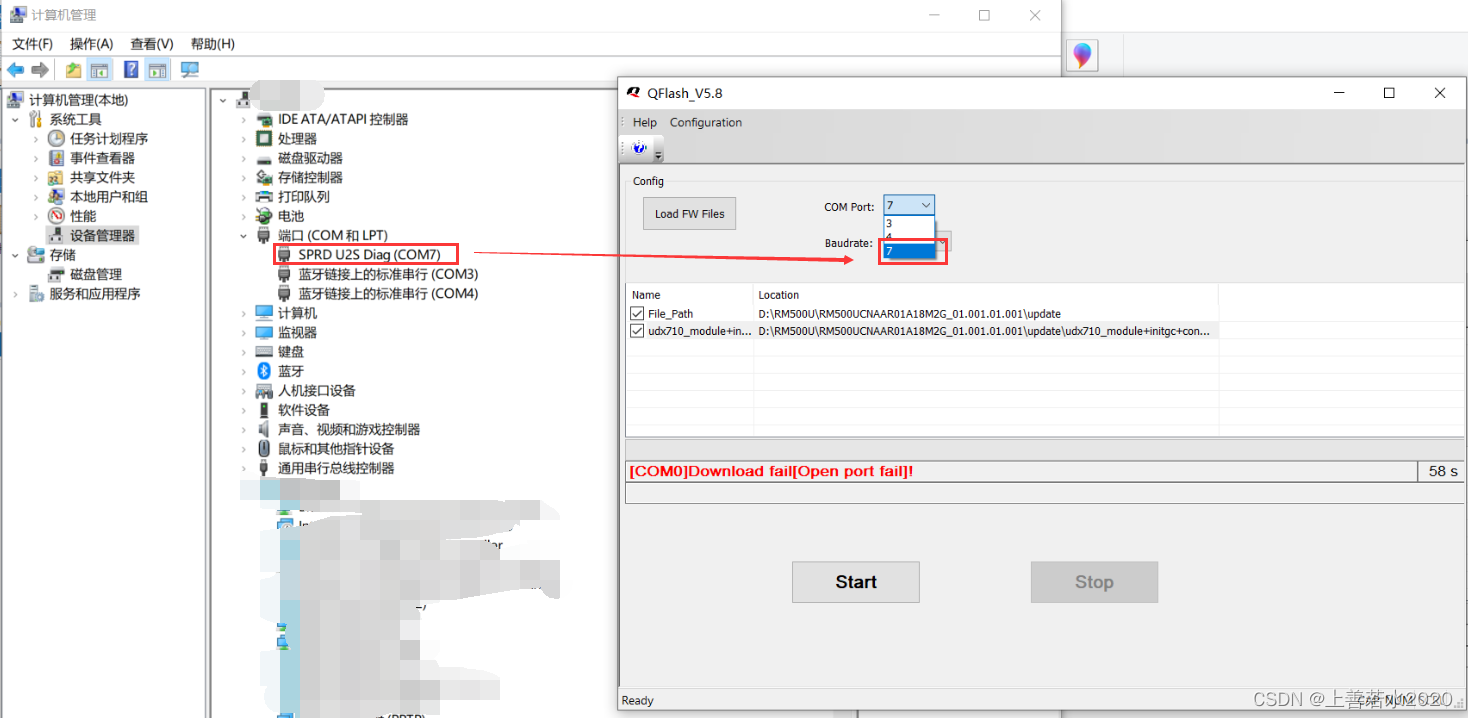

这时需要重新手工选择串口号，注意：这次选择的串口必须是U2S Diag串口，如下图的COM7：

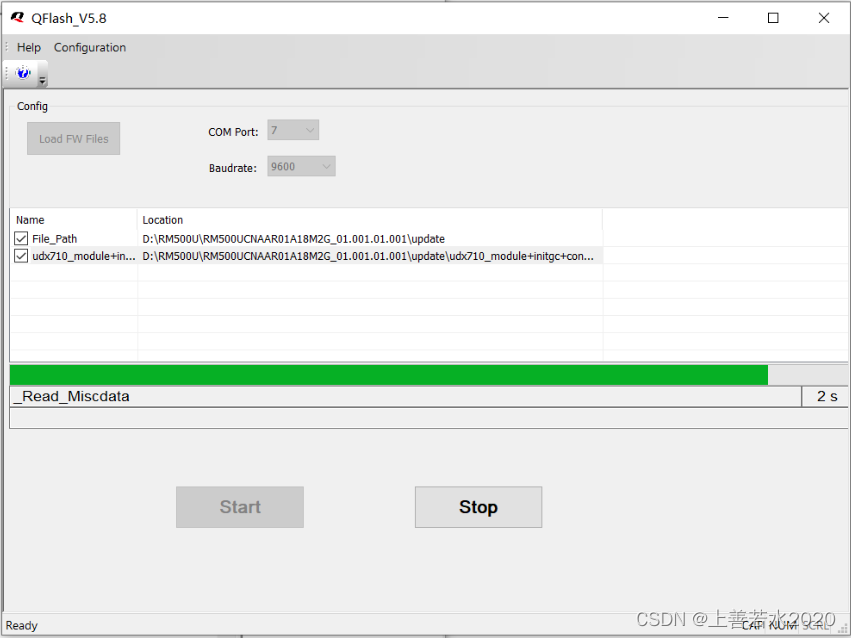

点击Start按钮继续下载，应该出现如下所示：

当看到PASS时时固件下载就完成了，如下图所示：

4. 重新启动

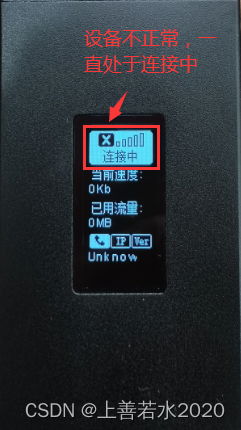

固件下载后，需要断电重新启动，直到看到OLED屏上类似如下界面，本次启动设备是不能正常工作的。

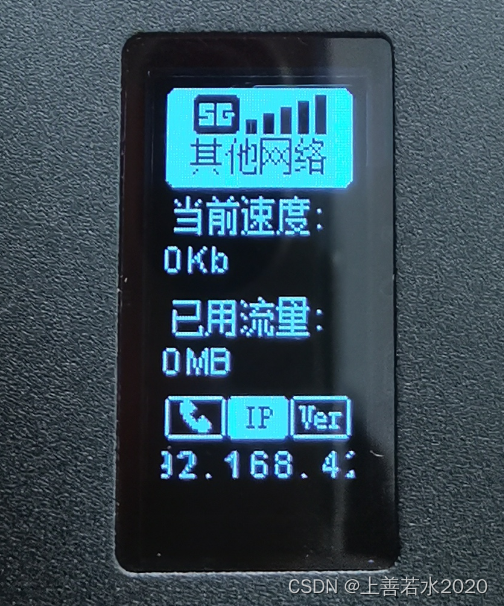

此时需要重新再次断电启动，才完成固件的升级，本次启动后设备就应该能正常工作了，如下图所示：

结束！
