数据库建模多表一对多和多对一、一对一、多对多

----------------------------------------数据库建模多表一对多和多对一、一对一、多对多-------------------------------------------------------

一对多和多对一

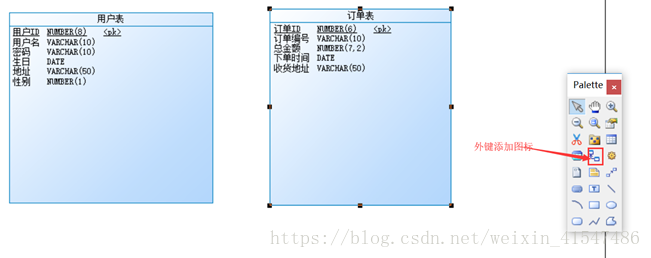

我们再创建一张订单表，用户表和订单表之间的关系是一对多

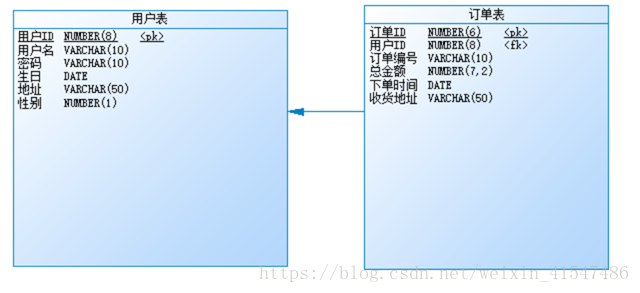

 从用户表分析 一对多的关系：

       箭头所指向的表是1的一端，箭头背向的表是多的一端（除一对一），多的一端有一个1的一端的主键作为外键，在两张表所对应的java实体类中1的一端中有一个多的一端的java类的集合属性。



 从订单表分析 一对多的关系：

       箭头所指向的表是1的一端，箭头背向的表是多的一端（除一对一），多的一端有一个1的一端的主键作为外键，在两张表所对应的java实体类中多的一端中有1的一端的java实体类的对象属性。



---------------------------------------------------------------------------------------------------------------

一对一

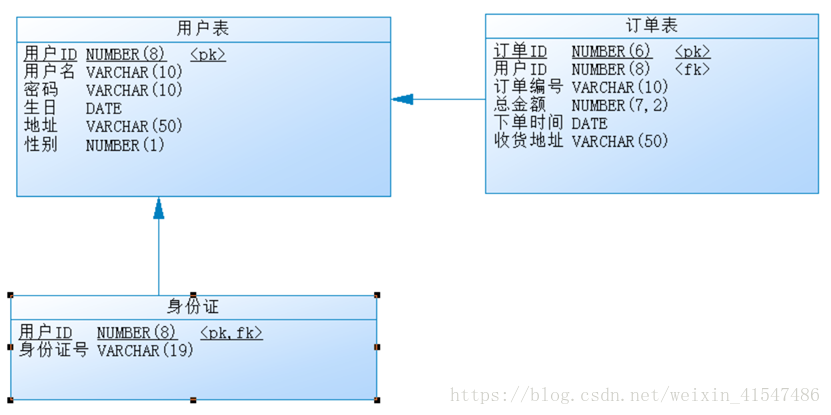

从用户表分析一对一的关系：

箭头所指向的表是1的一端，箭头背向的表也是1的一端，箭头所指向的表的主键在背向中即作为主键右作为外键，在两张表所对应的java实体类中各自有对方的实体类属性。

------------------------------------------------------------------------------------------------------------------------

多对多

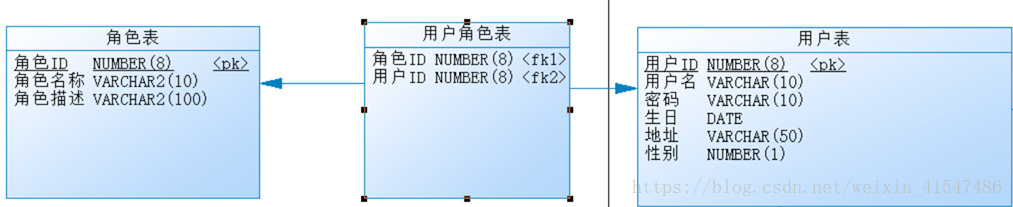

多对多的关系：

由三张表来体现，两张是业务表，中间表是关系表，箭头由中间表分别指向两张业务表，中间表中有两张业务表的主键作为外键（联合主键），

中间表中不能有其他业务字段。在java实体类中两张业务表分别有对方业务表的集合属性。
