什么是Intouch?

通俗来讲Intouch就是一个能将PLC里的信号显示在画面上的软件。当然它的具体实现要复杂一些，大概流程如下图：

在这里插入图片描述

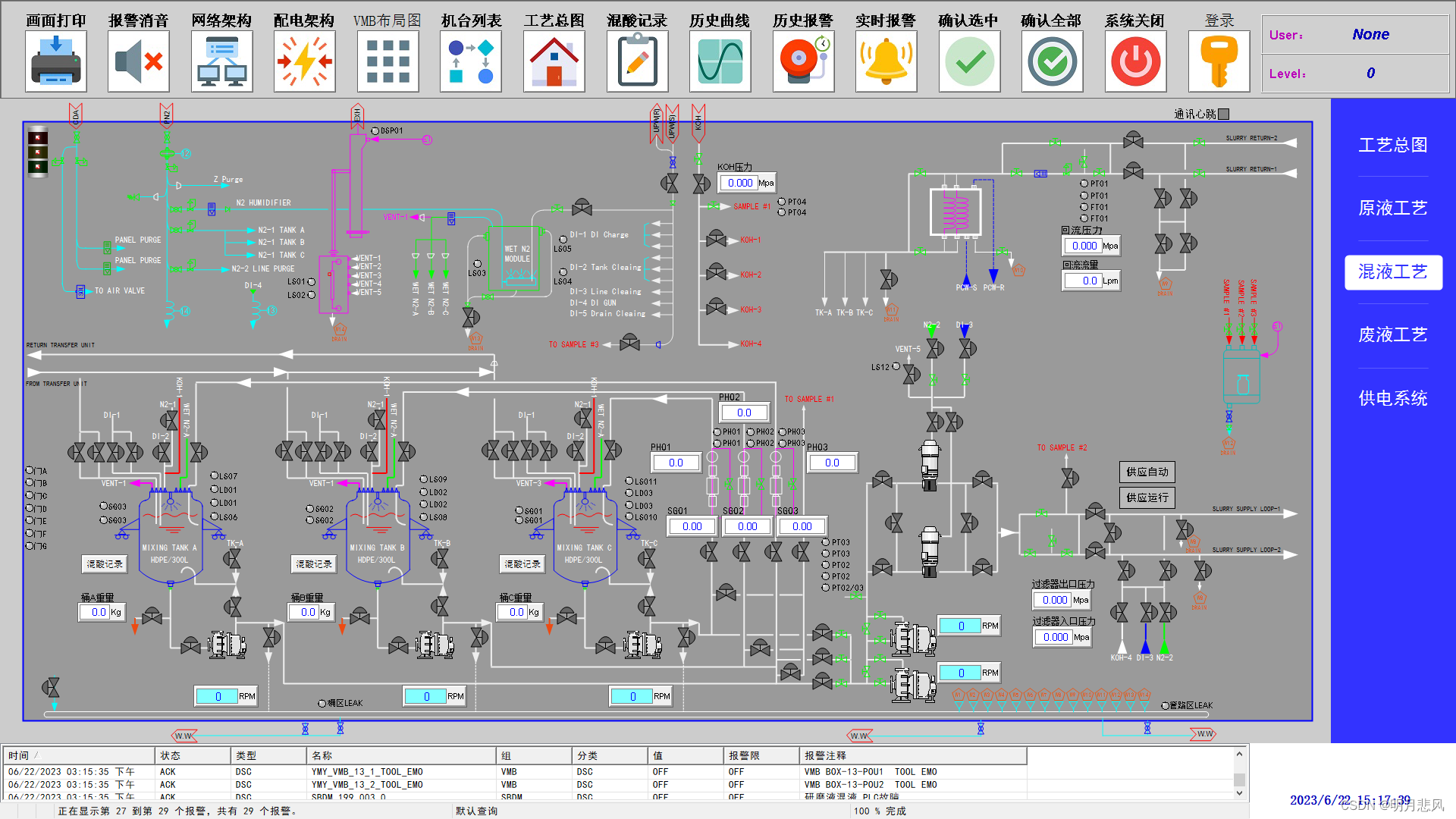

开发出来的项目大概如下图：
在这里插入图片描述

一套Intouch软件包含哪些东西？

常用的就是以下几个软件：
在这里插入图片描述
***Intouch：***是一个项目管理器，是对项目所有操作的入口，新建项目、查找项目、导入导出项目的点表、编辑项目、运行项目等都是从这个项目管理器进入。
***WindowMaker：***开发项目用的，对项目的所有编辑都在这个里面进行，学习Intouch其实主要的就是学习这个。
***WindowViewer：***项目运行时就是通过这个打开的，这个东西就是展示你做的界面的，项目最终做完就是通过这个一直运行在岗位上，没什么要学习的地方。
***System Management Console：***系统管理控制台，正常单机版项目开发里面用到它的地方不是很多，主要就两个地方：1、当你使用Intouch自己的DAserver（OIserver）作为通讯驱动时，驱动在这个里面配置；2、查看日志，单机开发查看日志的情况不多。这两个地方如下图：
在这里插入图片描述

一些前置注意事项

***1、windows系统版本问题：***这个问题很碎，最好是参考你使用的Intouch版本的官方文档说明查看Windows版本适配情况，一般10.1最新补丁版本往后的基本上都能装在win10上，Windows系统最好要用专业版。
***2、Intouch版本兼容问题：***高版本能够转换低版本开发的项目，但是用低版本的Intouch无法打开高版本开发的项目。

新建一个项目（以下均以2014R2SP1版本为例，其他版本大同小异）

打开Intouch应用程序管理器，点击左上角的新建按钮
在这里插入图片描述
或者点击菜单栏“文件”——“新建”，或者直接在这个窗口按“Ctrl+N”快捷键。这三种方式创建项目都是一样的。

单机版我们选择传统应用程序就行，下一步
在这里插入图片描述
这里选择将项目存放在哪个文件夹，后面还会创建单独的项目的文件夹，这个自己选个合适的文件夹就行，如果勾选了下面的“设置为缺省目录”，则以后创建项目都默认存在这个文件夹下。

这里是在上面一步选择的文件夹中再创建一个该项目单独的文件夹。下一步
在这里插入图片描述
创建项目的名称以及描述，点击完成。

这样，我们在管理器中就能看见一个我们刚才创建的项目了。注意，此时的项目分辨率为00，当你双击打开这个项目的时候，分辨率就会变成你当前屏幕的分辨率，如果项目开发好以后需要放到其它分辨率不同的电脑上去，则会提示转换，转换后会导致一些字体变形，所以正常开发一般都是需要部署的电脑分辨率是多少，我们就用多大的分辨率来开发。当然，现在基本都是19201080。
在这里插入图片描述
双击打开刚才创建的项目，进入到WindowMaker界面，一个项目从零到完成全都是在这里进行的（个别功能比如报表之类的可能会用到数据库等其他软件）。

做项目的第一步一般都是创建标记名，真实项目中的标记名一般都是IO标记名（与PLC地址通讯的标记名），我们这里先创建一个内存标记名，这种标记名不与外部通讯，只在Intouch内部使用。我们创建一个名为a1的内存离散，保存。（离散：值要么0要么1；整型：整数；实型：小数；消息：非数字的字符串）在这里插入图片描述
接着，在左侧窗口栏下面右击，新建，即可弹出新建窗口的弹窗，在这里可以设置窗口的各种属性。设置名称，颜色选个合适的就行，X代表窗口左上角离屏幕的横向距离，Y则是竖向距离，设置宽度、高度，单位都为像素。框样式选择无，则该窗口没有边框，然后不需要标题栏，也不需要拖动大小。类型选择覆盖（替换：如果这个窗口与其他窗口相交了，这个窗口显示的时候会将下面的窗口关掉。覆盖：该窗口显示的时候会覆盖到下面的窗口上面，但是激活下面的窗口时，会将其遮盖掉。弹出：这个窗口显示时，一直处于上层），一些不需要变动的窗口就选择覆盖，比如标题，菜单等；主工艺窗口则选择替换，因为一般会有很多工艺界面，选择替换永远只显示一个，不会消耗太多内存；一些设备弹窗、警示弹窗就用弹出。
在这里插入图片描述

窗口建好后，用刚才创建的标记名a1做个小动画，点击右侧图形栏中的长方形，在窗口中拖出一个长方形，再点击右侧按钮图标，在窗口中拖出一个按钮，按钮上的文字只要右击按钮，替换文本就能更改了。接着，双击按钮，点击”动作“选项。
在这里插入图片描述
弹出的弹窗是用来写这个按钮的动作脚本的，选择条件类型为”鼠标左键/键按下时“，脚本中写”a1 = 1“，意思是让a1等于1。
