PPLNN推理引擎验证踩坑

最近在看到了商汤开源的PPLNN推理引擎，看指标在cpu上的性能要优于OpenVINO，所以尝试着使用，针对自己的模型对照一下性能

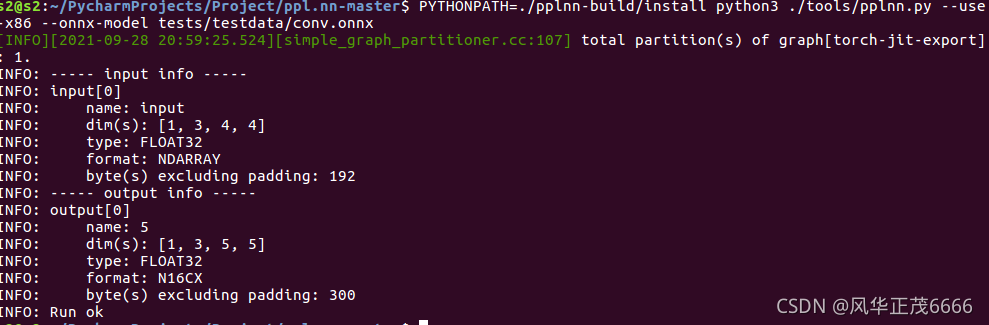

首先下载安装ppl.nn的工具包，依照说明文档进行安装(cmake>3.17.2)，并测试了给的用例，得到如下结果，说明环境没有问题，但是看这能看出个啥，愚昧无知的我是没看出来：
找到官方提供的测试模型可视化发现，仅仅有一层，这能看出来个啥，简单到令人发指呀：想要相对比较合理的对其性能进行评估，还是得需要一个相对比较靠谱点的模型进行推理比较，找了一下没有比详细的测试用例可以参考，那么只能自己动手啦，作为小白鼠的我，头皮要抓破了，看着官方提供的文档，一步一步的写，一个坑一个坑的趟：

安装好pplnn所需要的环境，并测试官方提供的测试用例没有问题后，对自己训练的模型进行测试，报如下错误
**

error1:onnx的opset版本过低引起的错误

**

[ERROR][2021-09-28 20:04:46.766][model_parser.cc:61] unsupported opset [:10]
[ERROR][2021-09-28 20:04:46.766][runtime_builder_impl.cc:45] parse graph failed: unsupported
[ERROR][2021-09-28 20:04:46.766][onnx_runtime_builder_factory.cc:58] init RuntimeBuilder failed: unsupported
ERROR: create RuntimeBuilder failed.

报错opset模型版本为10，版本过低，pplnn推理引擎要求opset在12及以上，可以通过pplnn工具包中的convert_onnx_opset_version进行转换，即可，如果你是基于tensorflow训练的模型导出的是pb格式的模型文件，可以通过我的前面的文章，在pb转onnx模型时，直接设置opset为12.

**

error2:padding不对称引起的错误

**

[INFO][2021-09-27 18:01:49.790][simple_graph_partitioner.cc:107] total partition(s) of graph[tf2onnx]: 1.
[ERROR][2021-09-27 18:01:49.791][opt_graph.cc:234] kernel[FeatureExtractor/MobilenetV2/Conv/Conv2D] SelectAlgorithm failed: unsupported
[ERROR][2021-09-27 18:01:49.791][opt_graph.cc:1174] LayoutOptimize failed: unsupported
[ERROR][2021-09-27 18:01:49.791][engine.cc:67] OptGraph DoOptimize failed: unsupported
[ERROR][2021-09-27 18:01:49.791][engine.cc:77] DoOptimize failed: unsupported
[ERROR][2021-09-27 18:01:49.791][utils.cc:257] process graph[tf2onnx] by engine[x86] failed: unsupported
[ERROR][2021-09-27 18:01:49.791][utils.cc:467] GenPartitionsInfo failed:unsupported
[ERROR][2021-09-27 18:01:49.791][runtime_builder_impl.cc:51] process graph failed: unsupported
[ERROR][2021-09-27 18:01:49.791][onnx_runtime_builder_factory.cc:58] init RuntimeBuilder failed: unsupported

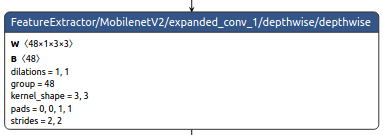

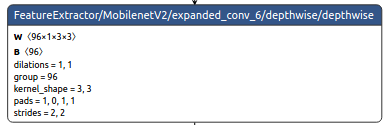

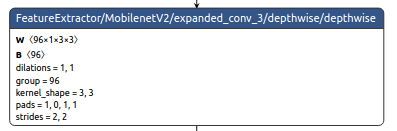

首先将自己的模型通过可视化工具可视化，发现报错的层，都有一个共同的问题就是，pads具有不对称性，如下图所示

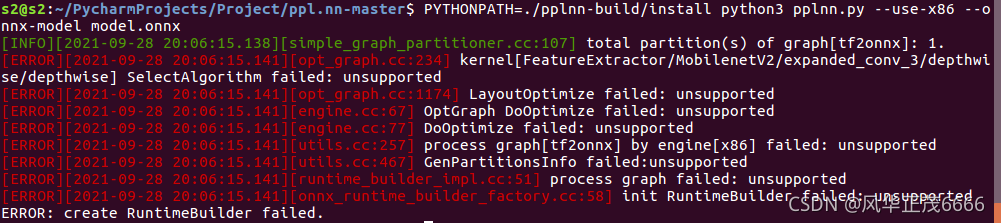

尝试着修改input的形状，使得第一个报错的地方pads=1,1,1,1或者pads=0,0,0,0再次进行测试，报错的位置发生了改变，去到了下一个pads不对称的位置，定位到原因可能是：模型里面有不对称的padding,PPL X86不支持这种padding，这一点也和pplnn技术人员进行了确认，至于为什么会出现不对称pads的情况，是因为tf里面pad设置为same的原因，值都是自动计算的

如何使自己的模型的pads的值全部是均衡的，个人认为有两条路可以走：
①将所有下采样的conv层进行替换，直接进行一次下采样，然后再进行一次conv3*3，strides为1的卷积
②在不改变已经训练好的模型的前提下，通过可视化模型文件，找到pads不对称的层，定位一下从原始输入形状，通过层层conv,polling到这层以后的形状变成多少,通过公式[(W-F+2p)/s]+1进行计算，得到这层的形状后，在其形状的基础上+1或者-1，然后再反推至起始输入层，得到一个新的输入形状，依据该形状freeze出一个假的模型，再进行测试，发现这一层的pads变为规则的情况，依次类推，直至整个模型的所有pads都变得规则，前提是新的输入形状的宽高比要和原始输入相似，如果时间允许的话，可以使用新的输入形状从头训练一个新的模型出来效果更好。
