利用matlab将三维数据画成三维立体图

首先先分析对象。将数据利用matlab画出图,最开始是导入数据,然后处理数据,最后将处理的数据画出来。

所以我将它分为三个步骤。

第一步:导入数据

  • 如果是mat数据。可以直接load
  • 如果是txt数据。可以用txtread
  • 如果是excel数据。可以用xlsread

详细的,可以参考https://blog.csdn.net/blueskyjian/article/details/72832449

代码如下:

%% 导入数据
clear all;clc;close all;
load xyzdata.mat;%导入的的数据应当去除NaN值

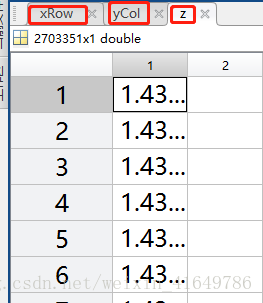

这是我的数据截图:

注:需要注意的是,要将数据的NaN(空值)去掉。可以在matlab工作去查看,并去除。

第二步:数据处理

由于我们的x、y轴数据,并不是1 、 2 、3等这样的整数排列的,所以必须利用原有的数据,重新构造三维数据。

重构三维数据主要有两步:

  • 第一步:栅格化,用到meshgrid()函数
  • 第二步:插值,用到griddata()函数

栅格化原理、效果可以参考https://blog.csdn.net/shanchuan2012/article/details/72772191

简单来时就是绘制网格

插值原理、效果可以参考https://blog.csdn.net/pingmin2014/article/details/47298947

简单来说就是估计绘制网格格点的z的数据

代码如下:

%% 相关计算
[a,~]=size(xRow);%x轴数据总共*******行;
xmax=max(xRow);%x轴数据最大值为********
xmin=min(xRow);%x轴数据最小值为*********
%下面两行是测试用的,便于设置间隔值
%delta_x=xmax-xmin;%x轴范围宽度值为*****
%delta_x/a;%z轴间隔大约为1.4796e-04,可以设置为0.01,如果想要更为精确,可以设置为0.001、0.0001
[b,~]=size(yCol);%y轴数据为********
ymax=max(yCol);%y轴数据最大值为********
ymin=min(yCol);%y轴数据最小值为********
%下面两行是测试用的,便于设置间隔值
%delta_y=ymax-ymin;%轴范围宽度值为为*********
%delta_y/b;%y轴间隔大约为9.9876e-05,可以设置为0.01,如果想要根为精确,可以设置为0.001、0.0001

第三步:画图

这一步需要注意的是:选好网格间隔,网格间隔越小,精确度越高,相对应的,计算量越大,电脑性能要求越高。

电脑性能不高的,可以跳大间隔,同时优化代码,清除画图用不了的变量。

代码如下:

%% 重构三维数据,画图
%间隔为 0.05的时候,X Y数据为 *****×****,  电脑一般的,将间隔调大
%间隔为    1的时候,X Y数据为 ***×****,    电脑  好的,将间隔调小
[X,Y]=meshgrid(xmin:1:xmax,ymin:1:ymax);%将x、y轴网格化,重构用于画图x、y轴数据
Z=griddata(xRow,yCol,z,X,Y);%插值,重构用于画图的Z轴数据
clear a b xmax xmin ymin ymax xRow yCol z;
mesh(X,Y,Z)

实验结果:

由于保密需要吗,图像结果打上马赛克,数据也不能提供。

完整代码:

%利用txt excel等大量x y z数据,化三维立体图
%% 导入数据
clear all;clc;close all;
load xyzdata.mat;%导入的的数据应当去除NaN值
%% 相关计算
[a,~]=size(xRow);%x轴数据总共********行;
xmax=max(xRow);%x轴数据最大值为**********
xmin=min(xRow);%x轴数据最小值为********
%下面两行是测试用的,便于设置间隔值
%delta_x=xmax-xmin;%x轴范围宽度值为*****
%delta_x/a;%z轴间隔大约为1.4796e-04,可以设置为0.01,如果想要更为精确,可以设置为0.001、0.0001
[b,~]=size(yCol);%y轴数据为******
ymax=max(yCol);%y轴数据最大值为******
ymin=min(yCol);%y轴数据最小值为********
%下面两行是测试用的,便于设置间隔值
%delta_y=ymax-ymin;%轴范围宽度值为为******
%delta_y/b;%y轴间隔大约为9.9876e-05,可以设置为0.01,如果想要根为精确,可以设置为0.001、0.0001
%% 重构三维数据,画图
%间隔为 0.05的时候,X Y数据为 *****×****,  电脑一般的,将间隔调大
%间隔为    1的时候,X Y数据为 ***×***,    电脑  好的,将间隔调小
[X,Y]=meshgrid(xmin:1:xmax,ymin:1:ymax);%将x、y轴网格化,重构用于画图x、y轴数据
Z=griddata(xRow,yCol,z,X,Y);%插值,重构用于画图的Z轴数据
clear a b xmax xmin ymin ymax xRow yCol z;
mesh(X,Y,Z)

给学matlab的人,包括我自己一个勉励:路漫漫其修远兮,吾将上下而求索。
