本次采用的模拟器为eNSP,镜像使用的是CE12800。

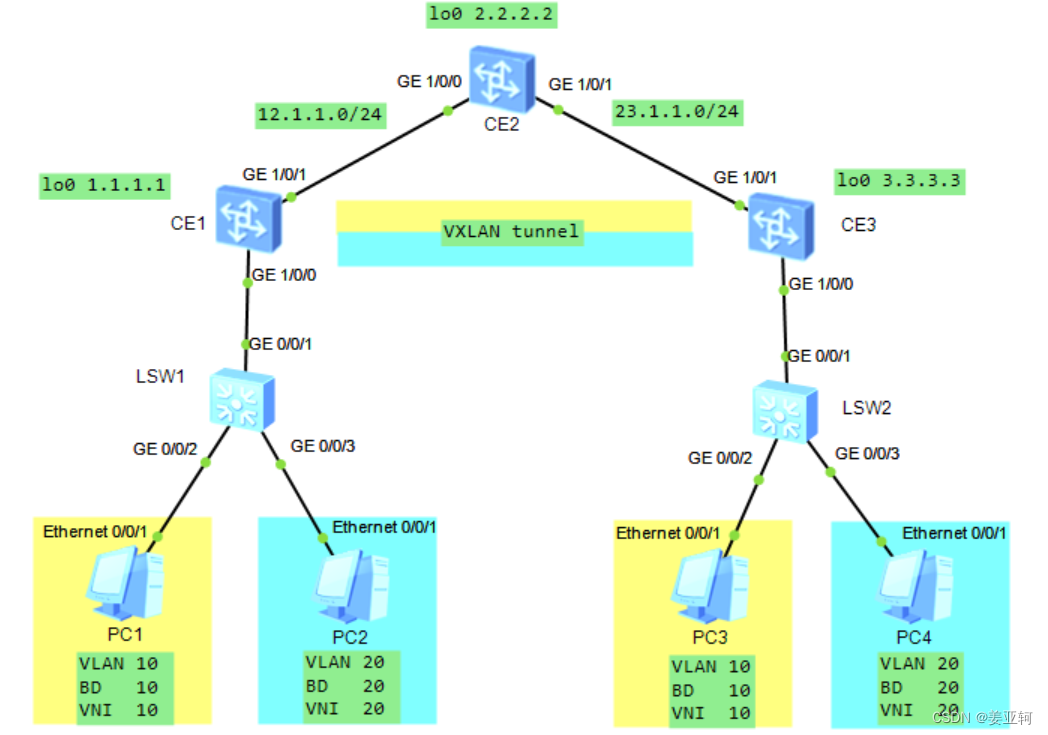

网络拓扑(二层互通)
关键配置
PC设置
网关暂时不用设置
PC1:192.168.10.1/24
PC2:192.168.20.1/24
PC3:192.168.10.2/24
PC4:192.168.20.2/24
接入交换机配置
LSW1和2配置一样
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
CE之间互通(OSPF)
CE1
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 12.1.1.1 0.0.0.0
CE2
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 12.1.1.2 0.0.0.0
network 23.1.1.2 0.0.0.0
CE3
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 23.1.1.3 0.0.0.0
VXLAN相关配置
CE1
bridge-domain 10
vxlan vni 10
#
bridge-domain 20
vxlan vni 20
#
interface GE1/0/0
undo shutdown
port link-type trunk
#
interface GE1/0/0.10 mode l2
encapsulation dot1q vid 10
bridge-domain 10
#
interface GE1/0/0.20 mode l2
encapsulation dot1q vid 20
bridge-domain 20
#
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
vni 20 head-end peer-list 3.3.3.3
CE2(除了Nve接口配置不一样,其他全部与CE1相同)
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 1.1.1.1
配置成功后PC1可以和PC3互通,PC2可以和PC4互通。
网络拓扑(三层互通)
这次我们把CE2设置为L3的网关,以实现不同VNI网络互通。
PC设置
设置PC的网关
PC1 GW:192.168.10.254
PC2 GW:192.168.20.254
PC3 GW:192.168.10.254
PC4 GW:192.168.20.254
VXLAN相关配置
CE1
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 2.2.2.2
vni 10 head-end peer-list 3.3.3.3
vni 20 head-end peer-list 2.2.2.2
vni 20 head-end peer-list 3.3.3.3
CE2,L3 GW
bridge-domain 10
vxlan vni 10
#
bridge-domain 20
vxlan vni 20
#
interface Vbdif10
ip address 192.168.10.254 255.255.255.0
#
interface Vbdif20
ip address 192.168.20.254 255.255.255.0
#
interface Nve1
source 2.2.2.2
vni 10 head-end peer-list 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
vni 20 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 3.3.3.3
CE3
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 1.1.1.1
vni 10 head-end peer-list 2.2.2.2
vni 20 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 2.2.2.2
配置成功后,正常情况来说PC之间都可以互通,但是可能是我的配置问题,也有可能是eNSP的BUG,我目前还未实现。
