37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

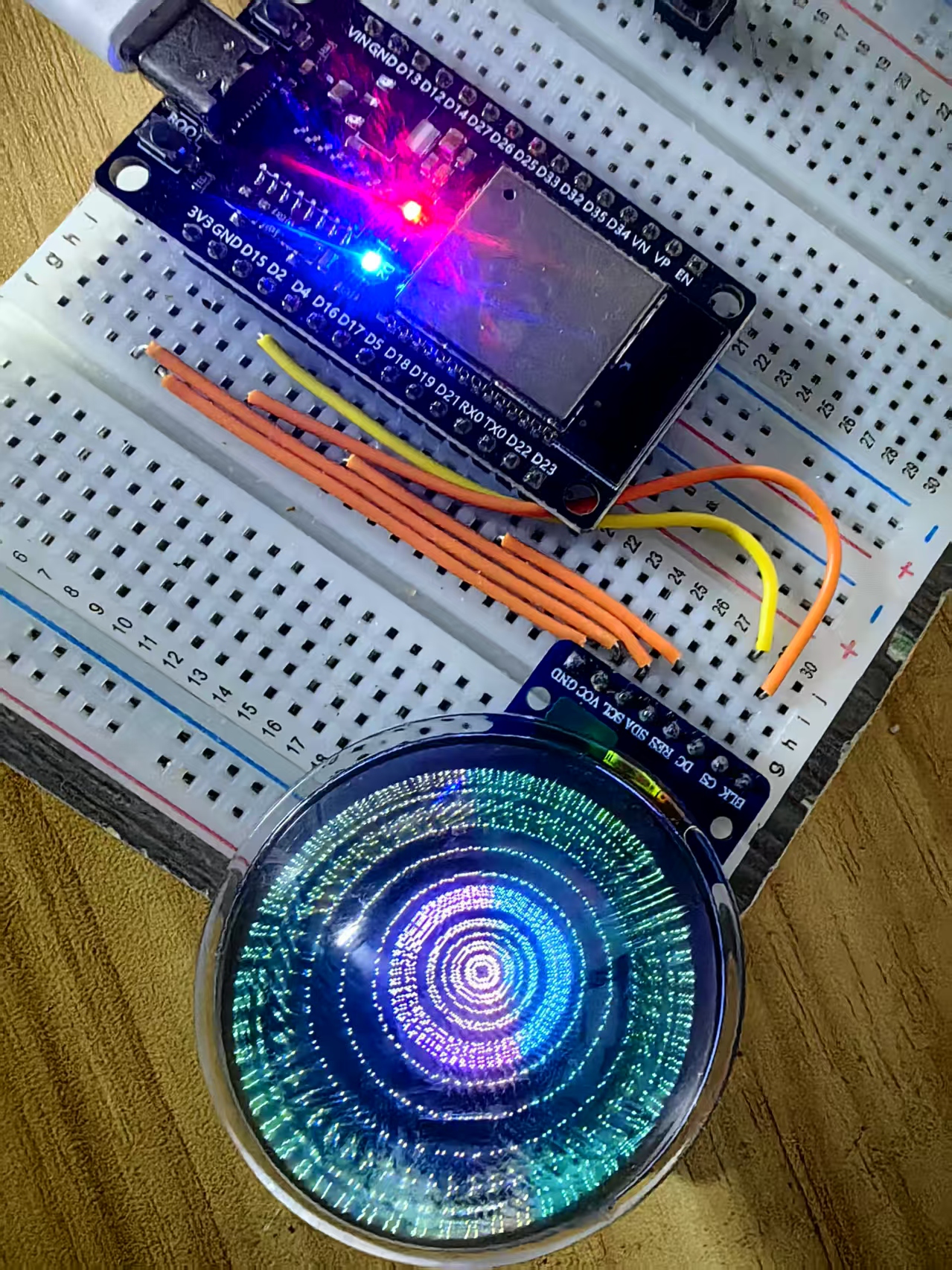

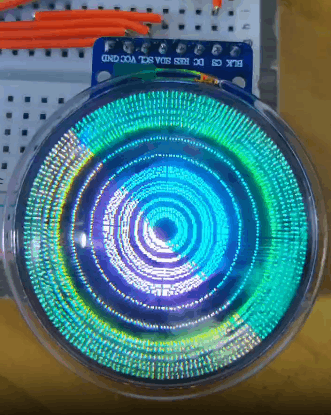

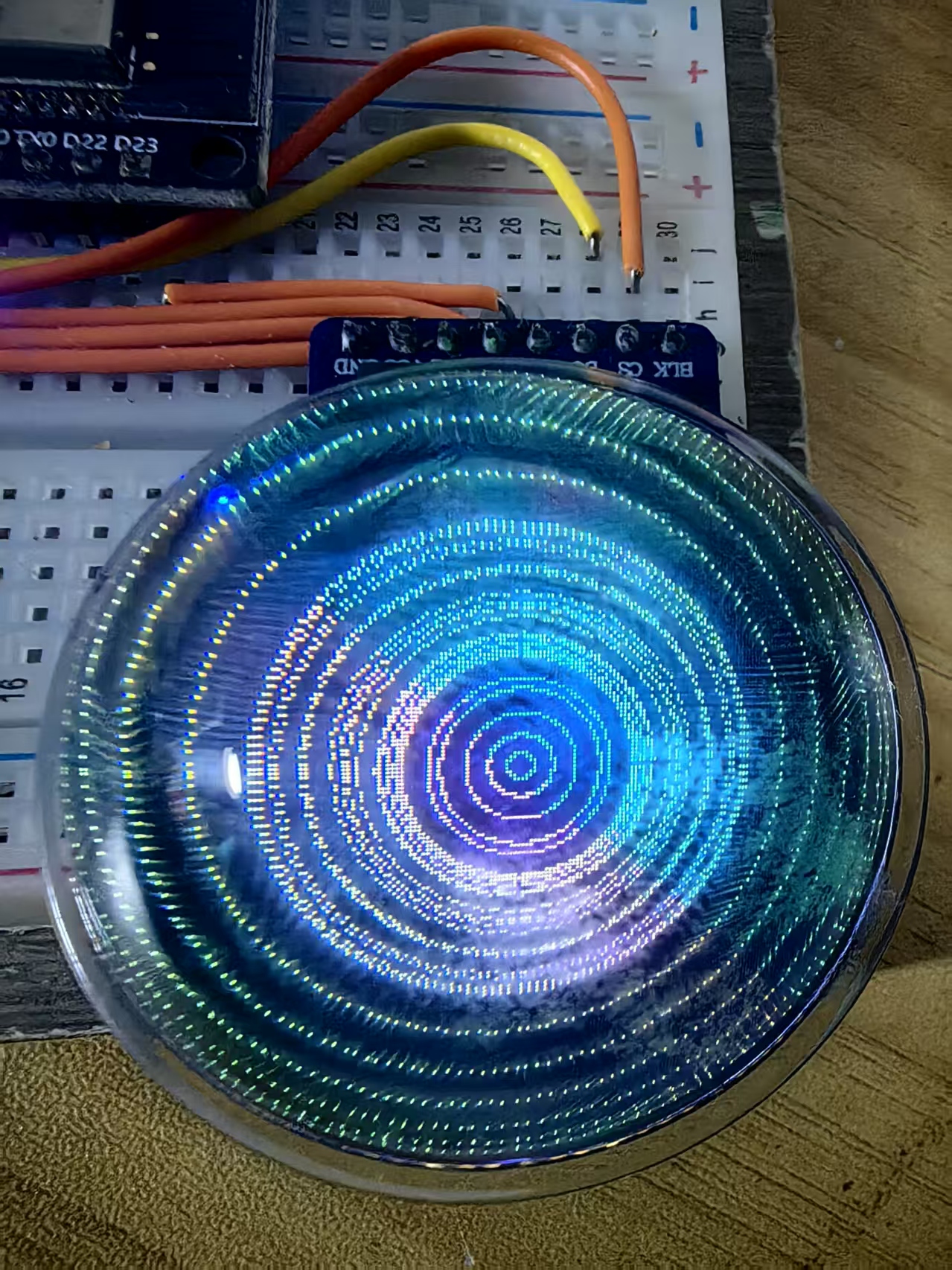

项目之一百零九：ESP32+GC9A01之屏幕呈现流动波纹与旋转螺旋结合的动态视觉

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百零九：ESP32+GC9A01之屏幕呈现流动波纹与旋转螺旋结合的动态视觉
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>
#include "math.h"

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define CENTER_X SCREEN_WIDTH / 2
#define CENTER_Y SCREEN_HEIGHT / 2
#define NUM_WAVES 8  // **波动层次**
#define NUM_POINTS 60  // **每层的点数量**
#define MAX_RADIUS 120  // **最大扩展半径**
#define ROTATION_SPEED 10  // **旋转速度**
#define WAVE_AMPLITUDE 30  // **波动扩展幅度**
#define COLOR_VARIATION 5  // **颜色变化速度**

TFT_eSPI tft = TFT_eSPI();
float rotationAngle = 0;  // **旋转偏移角**

void setup() {
    Serial.begin(115200);
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

void drawWavePattern(float rotationOffset) {
    for (int wave = 0; wave < NUM_WAVES; wave++) {
        float waveOffset = wave * 8;  // **层次偏移**
        float waveRadius = MAX_RADIUS * (0.7 + wave * 0.05);  // **不同层次半径变化**

        for (int point = 0; point < NUM_POINTS; point++) {
            float angle = point * (360.0 / NUM_POINTS) + rotationOffset + waveOffset;
            float radian = angle * M_PI / 180;

            for (int r = 0; r < waveRadius; r += 3) {
                float waveEffect = WAVE_AMPLITUDE * sin(r * 0.1 + rotationOffset);  // **波动增强**
                int x = CENTER_X + cos(radian) * (r + waveEffect);
                int y = CENTER_Y + sin(radian) * (r + waveEffect);

                uint16_t color = tft.color565((x + y + wave * COLOR_VARIATION) % 255, 150 + (r % 105), 255 - (r % 125));
                tft.drawPixel(x, y, color);
            }
        }
    }
}

void loop() {
    tft.fillScreen(TFT_BLACK);
    drawWavePattern(rotationAngle);
    rotationAngle = fmod(rotationAngle + ROTATION_SPEED, 360.0);
    delay(30);
}
