Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

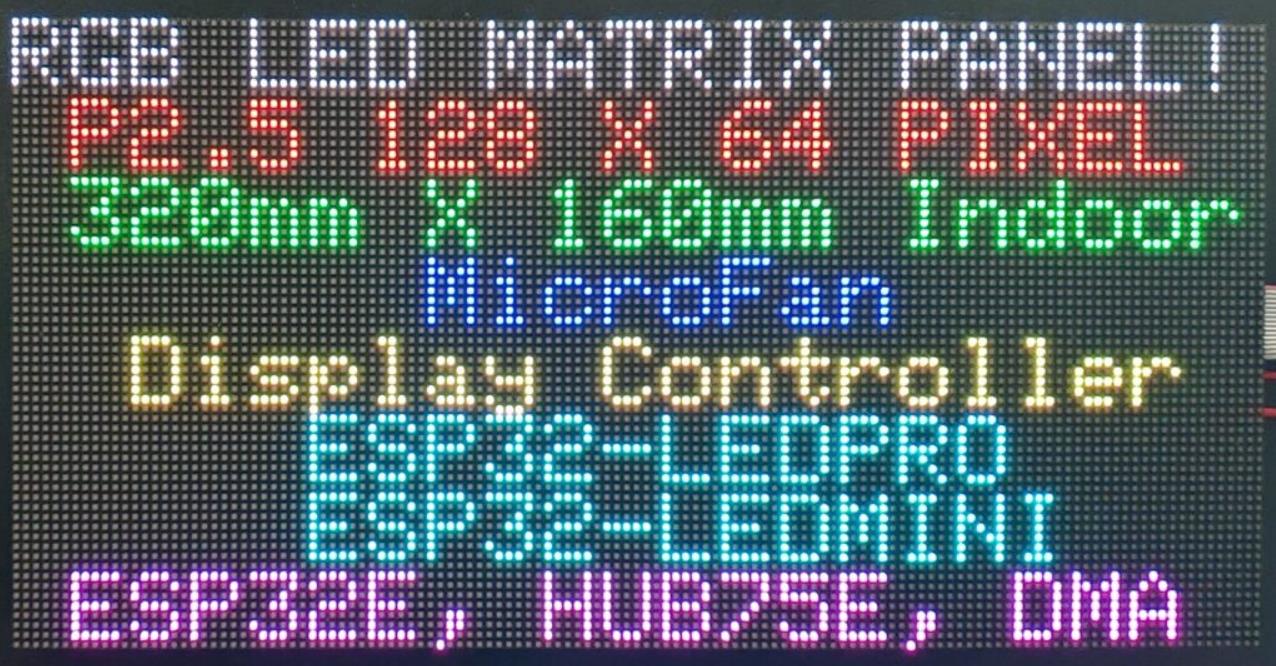

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

在这里插入图片描述

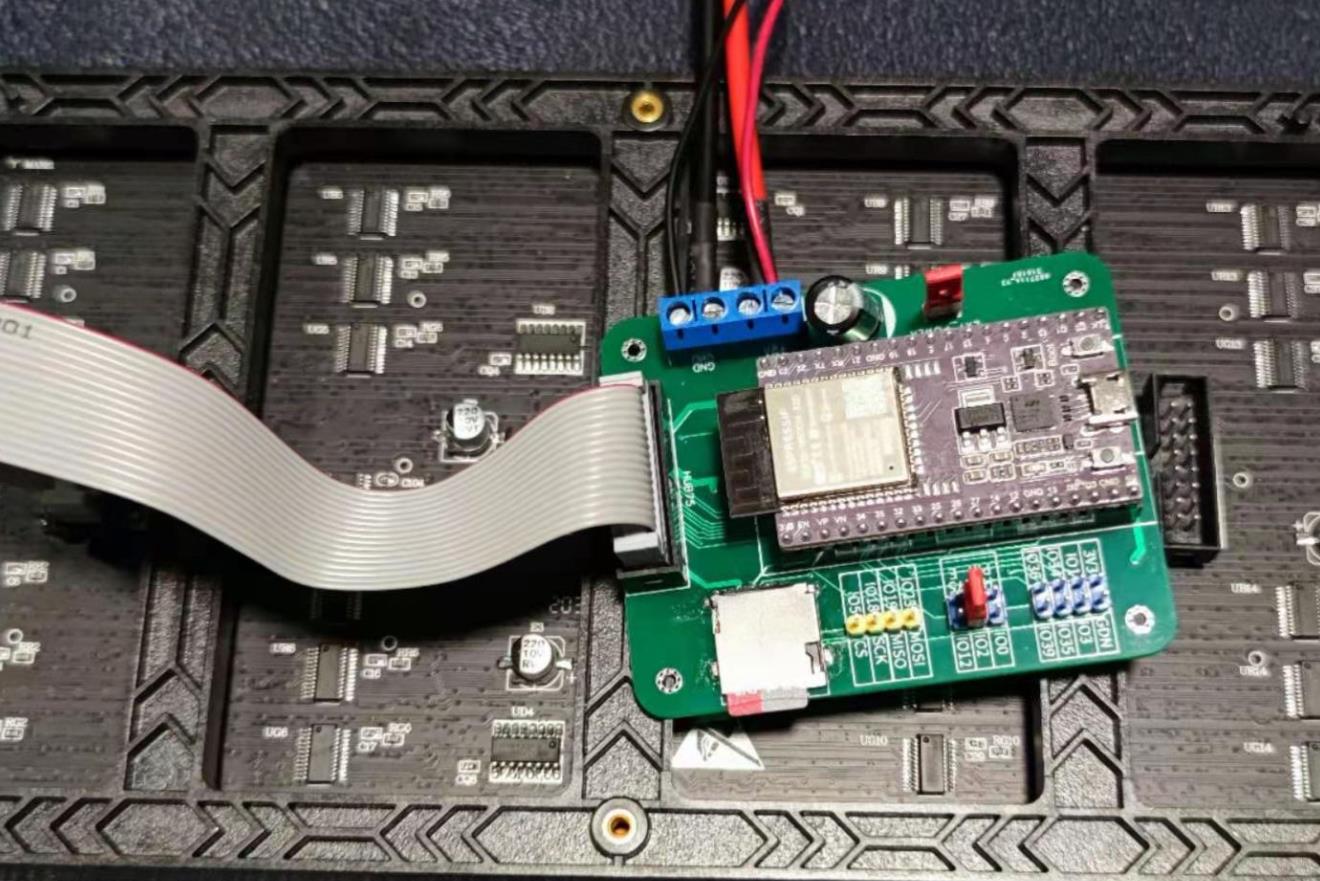

主要特点

高灵活性
图形多样性：Arduino 结合 HUB75 接口可以显示各种复杂的图形图案，如静态的几何图形（圆形、三角形、矩形等）、动态的动画效果，甚至可以通过编码实现自定义的艺术图案。这得益于 Arduino 的可编程性，开发者能够根据需求编写代码来生成不同的图形数据。
尺寸与分辨率调整：可以根据实际使用的 HUB75 LED 点阵屏的尺寸和分辨率进行灵活调整。不同的点阵屏具有不同的点数和排列方式，Arduino 可以通过合适的算法来适配这些不同规格的屏幕，确保图形能够完整、清晰地显示。
低成本
硬件成本：Arduino 开发板价格相对较低，HUB75 接口的 LED 点阵屏也具有较高的性价比。与一些专业的图形显示设备相比，使用 Arduino 和 HUB75 搭建的显示系统成本大幅降低，适合个人开发者、小型企业和教育机构使用。
开发成本：Arduino 的开发环境简单易用，基于 C/C++ 语言的编程方式使得开发者能够快速上手。同时，有大量的开源代码和社区资源可供参考，减少了开发过程中的时间和人力成本。
易于扩展
功能扩展：可以在显示图形图案的基础上，扩展其他功能，如结合传感器实现声光同步显示、与网络模块连接实现远程控制和数据更新等。例如，将温度传感器的数据以图形的形式实时显示在点阵屏上，或者通过网络接收服务器发送的图形数据进行显示。
屏幕扩展：多个 HUB75 LED 点阵屏可以进行拼接，扩大显示区域。Arduino 可以通过合理的控制算法，实现对拼接屏幕的统一管理，显示更大尺寸、更复杂的图形图案。
实时性强
快速响应：Arduino 能够实时处理输入信号，并快速将图形数据传输到 HUB75 接口的 LED 点阵屏上进行显示。对于动态图形和动画效果，能够实现流畅的显示，响应时间短，不会出现明显的延迟。

应用场景

信息展示
商业广告：在商场、店铺等场所，使用 Arduino HUB75 显示系统可以展示商品信息、促销活动等图形广告。通过动态的图形和动画效果，吸引顾客的注意力，提高广告的传播效果。
公共信息显示：在车站、机场、学校等公共场所，用于显示车次信息、航班信息、课程表等内容。以图形化的方式展示信息，更加直观易懂，方便人们获取所需信息。
艺术创作
灯光艺术装置：艺术家可以利用 Arduino HUB75 系统创作各种灯光艺术作品。通过编程控制图形图案的变化和颜色的搭配，实现独特的视觉效果，为观众带来全新的艺术体验。
舞台灯光设计：在舞台表演中，作为舞台背景灯光的一部分，显示与表演内容相关的图形图案，增强舞台的视觉冲击力和艺术氛围。
教育教学
电子技术教学：在电子技术、编程等课程中，Arduino HUB75 显示系统可以作为一个实践项目，让学生学习硬件连接、编程控制和图形处理等知识。通过实际操作，加深学生对电子技术和编程的理解和掌握。
科普展示：在科技馆、博物馆等场所，用于展示科学原理和自然现象。例如，通过图形图案展示天体运动、物理实验过程等，使科普内容更加生动形象。
娱乐互动
游戏开发：可以开发一些简单的互动游戏，如贪吃蛇、俄罗斯方块等。玩家通过输入设备（如按键、传感器等）与游戏进行互动，游戏画面实时显示在 HUB75 LED 点阵屏上，增加游戏的趣味性和互动性。
主题派对装饰：在派对、聚会等场合，作为装饰元素，显示各种有趣的图形图案和动画效果，营造出欢快的氛围。

需要注意的事项

硬件连接
引脚匹配：在连接 Arduino 和 HUB75 LED 点阵屏时，要确保引脚连接正确。不同的 HUB75 接口可能有不同的引脚定义，需要仔细查阅相关资料，将 Arduino 的控制引脚与点阵屏的对应引脚准确连接，避免因引脚连接错误导致显示异常或损坏设备。
电源供应：HUB75 LED 点阵屏通常需要较大的电流供应，要确保电源能够提供足够的功率。同时，要注意电源的稳定性，避免电压波动对显示效果产生影响。可以使用合适的电源模块或外接电源，保证系统的正常运行。
软件编程
内存管理：Arduino 的内存资源有限，在处理复杂的图形图案时，要注意内存的使用情况。避免存储过多的图形数据导致内存溢出，影响系统的稳定性。可以采用压缩算法、动态加载等方式优化内存使用。
刷新率控制：为了实现流畅的显示效果，需要合理控制图形的刷新率。刷新率过低会导致画面闪烁，影响视觉体验；刷新率过高则会增加系统的负担，可能导致显示卡顿。可以通过调整代码中的延迟时间、优化图形处理算法等方式来控制刷新率。
散热问题
LED 点阵屏发热：HUB75 LED 点阵屏在工作过程中会产生热量，如果散热不良，会影响 LED 的寿命和显示效果。可以采用散热片、风扇等散热措施，确保点阵屏在合适的温度范围内工作。
Arduino 发热：Arduino 在处理复杂的图形计算和数据传输时也会产生一定的热量，要注意保持开发板周围的通风良好，避免因过热导致程序运行不稳定或损坏开发板。
兼容性问题
库文件兼容性：在使用 Arduino 开发时，可能会用到一些第三方库文件来实现图形显示功能。要确保这些库文件与 Arduino 开发环境和 HUB75 LED 点阵屏的硬件兼容，避免因库文件不兼容导致编译错误或运行异常。
屏幕驱动兼容性：不同型号的 HUB75 LED 点阵屏可能需要不同的驱动程序，要选择合适的驱动程序来控制屏幕显示。在更换屏幕或使用新的点阵屏时，要进行兼容性测试，确保系统能够正常工作。

在这里插入图片描述
1、显示静态矩形

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 绘制一个红色矩形
  matrix.fillRect(5, 5, 10, 10, matrix.Color333(7, 0, 0));
  // 更新显示
  matrix.swapBuffers(false);
}

void loop() {
  // 保持显示
}

要点解读：
库和引脚定义：引入RGBmatrixPanel库，该库提供了控制 HUB75 接口 LED 点阵屏的函数。同时定义了 CLK（时钟）、OE（使能）、LAT（锁存）、A、B、C（行选择）这些引脚，用于与点阵屏通信。
对象创建：创建RGBmatrixPanel对象matrix，并传入相应的引脚参数。
初始化与绘制：在setup函数中，调用begin方法初始化矩阵面板。使用fillRect函数绘制一个红色矩形，该函数的参数依次为矩形左上角的 x 坐标、y 坐标、矩形的宽度、高度以及颜色。最后调用swapBuffers函数更新显示内容。
主循环：loop函数为空，确保矩形持续显示。

2、显示动态圆形

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形半径
int radius = 5;
// 半径变化步长
int step = 1;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
}

void loop() {
  // 清屏
  matrix.fillScreen(0);
  // 绘制蓝色圆形
  matrix.drawCircle(centerX, centerY, radius, matrix.Color333(0, 0, 7));
  // 更新显示
  matrix.swapBuffers(false);
  // 改变半径
  radius += step;
  // 判断半径是否超出范围
  if (radius >= 10 || radius <= 3) {
    step = -step;
  }
  // 延迟控制动画速度
  delay(100);
}

要点解读：
动态效果实现：通过在loop函数中不断改变圆形的半径，实现圆形大小变化的动态效果。
清屏操作：每次循环开始时使用fillScreen函数清屏，避免之前的图形残留影响显示效果。
边界判断：使用条件判断语句判断半径是否超出设定的范围，若超出则改变半径的变化方向，使圆形大小在一定范围内循环变化。
动画速度控制：使用delay函数控制动画的更新速度，延迟时间越长，动画速度越慢。

3、显示自定义图案

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 自定义图案数据
const uint8_t customPattern[] = {
  0b00111100,
  0b01000010,
  0b10100101,
  0b10000001,
  0b10000001,
  0b10100101,
  0b01000010,
  0b00111100
};

void setup() {
  // 初始化矩阵面板
  matrix.begin();
  // 显示自定义图案
  for (int y = 0; y < 8; y++) {
    for (int x = 0; x < 8; x++) {
      if ((customPattern[y] >> (7 - x)) & 0x01) {
        matrix.drawPixel(x, y, matrix.Color333(0, 7, 0));
      }
    }
  }
  // 更新显示
  matrix.swapBuffers(false);
}

void loop() {
  // 保持显示
}

要点解读：
自定义图案存储：使用一个字节数组customPattern存储自定义图案的数据，每个字节代表图案的一行，每一位代表一个像素点的状态（0 表示不点亮，1 表示点亮）。
图案绘制：通过双重循环遍历图案数据，使用drawPixel函数根据每个像素点的状态在点阵屏上绘制相应的像素点。
位运算：使用位运算(customPattern[y] >> (7 - x)) & 0x01来判断每个像素点的状态，提高代码的效率。

在这里插入图片描述
4、绘制简单的静态矩形框

#include <PxMatrix.h>

// 定义屏幕分辨率
#define P_WIDTH 64
#define P_HEIGHT 32

// 创建PxMatrix对象
PxMATRIX display(P_WIDTH, P_HEIGHT, P_LAT, P_OE, P_A, P_B, P_C, P_D);

void setup() {
  // 初始化屏幕
  display.begin(16); // 设置16位颜色深度
  display.setBrightness(50); // 设置亮度（0-255）
}

void loop() {
  // 清屏
  display.clearDisplay();

  // 绘制矩形框
  display.drawRect(10, 5, 44, 22, display.color565(255, 0, 0)); // 红色边框
  display.fillRect(12, 7, 40, 18, display.color565(0, 255, 0)); // 绿色填充

  // 更新屏幕
  display.display();

  delay(1000); // 每秒更新一次
}

要点解读
功能描述
该程序在HUB75屏幕上绘制一个红色矩形框，并在框内填充绿色区域。
矩形框的位置和大小由drawRect和fillRect函数的参数控制。
应用场景
可用于广告牌中突出显示某些内容（如促销信息）。
在工业监控中用作边框装饰或状态指示框。
技术要点
drawRect(x, y, w, h, color)：绘制矩形框，指定位置、宽高和颜色。
fillRect(x, y, w, h, color)：填充矩形区域，与drawRect配合使用实现边框效果。

5、动态闪烁的心形图案

#include <PxMatrix.h>

// 定义屏幕分辨率
#define P_WIDTH 64
#define P_HEIGHT 32

// 创建PxMatrix对象
PxMATRIX display(P_WIDTH, P_HEIGHT, P_LAT, P_OE, P_A, P_B, P_C, P_D);

// 心形图案的像素坐标数组
const uint8_t heartShape[][2] = {
  {32, 10}, {33, 10}, {31, 11}, {34, 11}, {30, 12}, {35, 12},
  {29, 13}, {36, 13}, {28, 14}, {37, 14}, {27, 15}, {38, 15},
  {26, 16}, {39, 16}, {25, 17}, {40, 17}, {24, 18}, {41, 18},
  {23, 19}, {42, 19}, {22, 20}, {43, 20}, {21, 21}, {44, 21},
  {20, 22}, {45, 22}, {19, 23}, {46, 23}, {18, 24}, {47, 24},
};

void setup() {
  // 初始化屏幕
  display.begin(16); // 设置16位颜色深度
  display.setBrightness(50); // 设置亮度（0-255）
}

void loop() {
  // 清屏
  display.clearDisplay();

  // 绘制心形图案
  for (int i = 0; i < sizeof(heartShape) / sizeof(heartShape[0]); i++) {
    int x = heartShape[i][0];
    int y = heartShape[i][1];
    display.drawPixel(x, y, display.color565(255, 0, 0)); // 红色像素点
  }

  // 更新屏幕
  display.display();

  delay(500); // 显示500ms
  display.clearDisplay();
  display.display();

  delay(500); // 关闭500ms
}

要点解读
功能描述
该程序通过数组定义心形图案的像素坐标，并在屏幕上动态闪烁显示。
应用场景
适合用于情人节、婚礼等场合的浪漫氛围营造。
在派对灯光秀中作为动态装饰图案。
技术要点
使用二维数组存储图案的像素坐标，便于灵活调整图案形状。
利用drawPixel逐个绘制像素点，结合延时实现闪烁效果。

6、动态滚动波形图

#include <PxMatrix.h>

// 定义屏幕分辨率
#define P_WIDTH 64
#define P_HEIGHT 32

// 创建PxMatrix对象
PxMATRIX display(P_WIDTH, P_HEIGHT, P_LAT, P_OE, P_A, P_B, P_C, P_D);

// 波形数据缓冲区
int waveBuffer[P_WIDTH];

void setup() {
  // 初始化屏幕
  display.begin(16); // 设置16位颜色深度
  display.setBrightness(50); // 设置亮度（0-255）

  // 初始化波形缓冲区
  for (int i = 0; i < P_WIDTH; i++) {
    waveBuffer[i] = P_HEIGHT / 2; // 初始值为屏幕中间
  }
}

void loop() {
  // 更新波形数据
  for (int i = 0; i < P_WIDTH - 1; i++) {
    waveBuffer[i] = waveBuffer[i + 1]; // 左移数据
  }
  waveBuffer[P_WIDTH - 1] = P_HEIGHT / 2 + (analogRead(A0) / 16) - 32; // 新数据从右侧进入

  // 清屏
  display.clearDisplay();

  // 绘制波形
  for (int x = 0; x < P_WIDTH - 1; x++) {
    int y1 = waveBuffer[x];
    int y2 = waveBuffer[x + 1];
    display.drawLine(x, y1, x + 1, y2, display.color565(0, 0, 255)); // 蓝色线条
  }

  // 更新屏幕
  display.display();

  delay(50); // 控制刷新频率
}

要点解读
功能描述
该程序模拟了一个动态滚动的波形图，实时更新并显示音频信号或其他传感器数据的变化。
应用场景
适合用于音频可视化（如音乐播放器中的频谱显示）。
在工业监控中显示实时传感器数据（如温度、压力变化）。
技术要点
使用滚动缓冲区存储波形数据，旧数据从左侧移出，新数据从右侧进入。
利用drawLine连接相邻的数据点，形成连续的波形曲线。
通过analogRead读取模拟输入信号，映射到屏幕高度范围。

7、显示动态的圆

#include "Adafruit_GFX.h"
#include "RGBmatrixPanel.h"

#define CLK 8
#define LAT 10
#define OE 9
#define A A0
#define B A1
#define C A2
#define D A3

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  for (int r = 1; r <= 15; r++) { // 动态改变圆的半径
    matrix.fillScreen(0); // 清屏
    matrix.drawCircle(16, 16, r, matrix.Color333(0, 7, 0)); // 绘制绿色圆
    matrix.show(); // 更新显示
    delay(100); // 控制动画速度
  }
}

要点解读
动态效果：通过循环改变圆的半径，实现动态的圆效果。
清屏操作：每次更新显示前使用fillScreen(0)清屏，以避免残影。
绘制圆：使用drawCircle()函数在点阵屏上绘制一个圆，指定圆心坐标和半径。
颜色设置：使用matrix.Color333()设置圆的颜色，这里设置为绿色。
动画速度：通过delay()函数控制动画速度。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
