《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

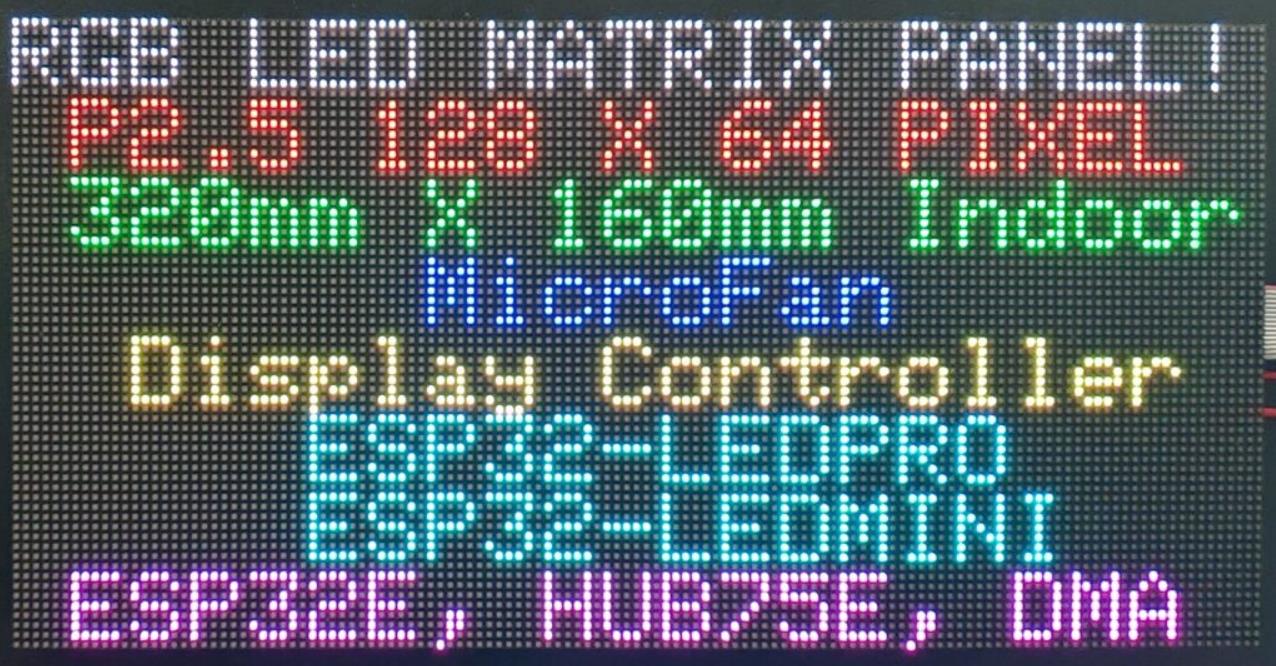

在这里插入图片描述
HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

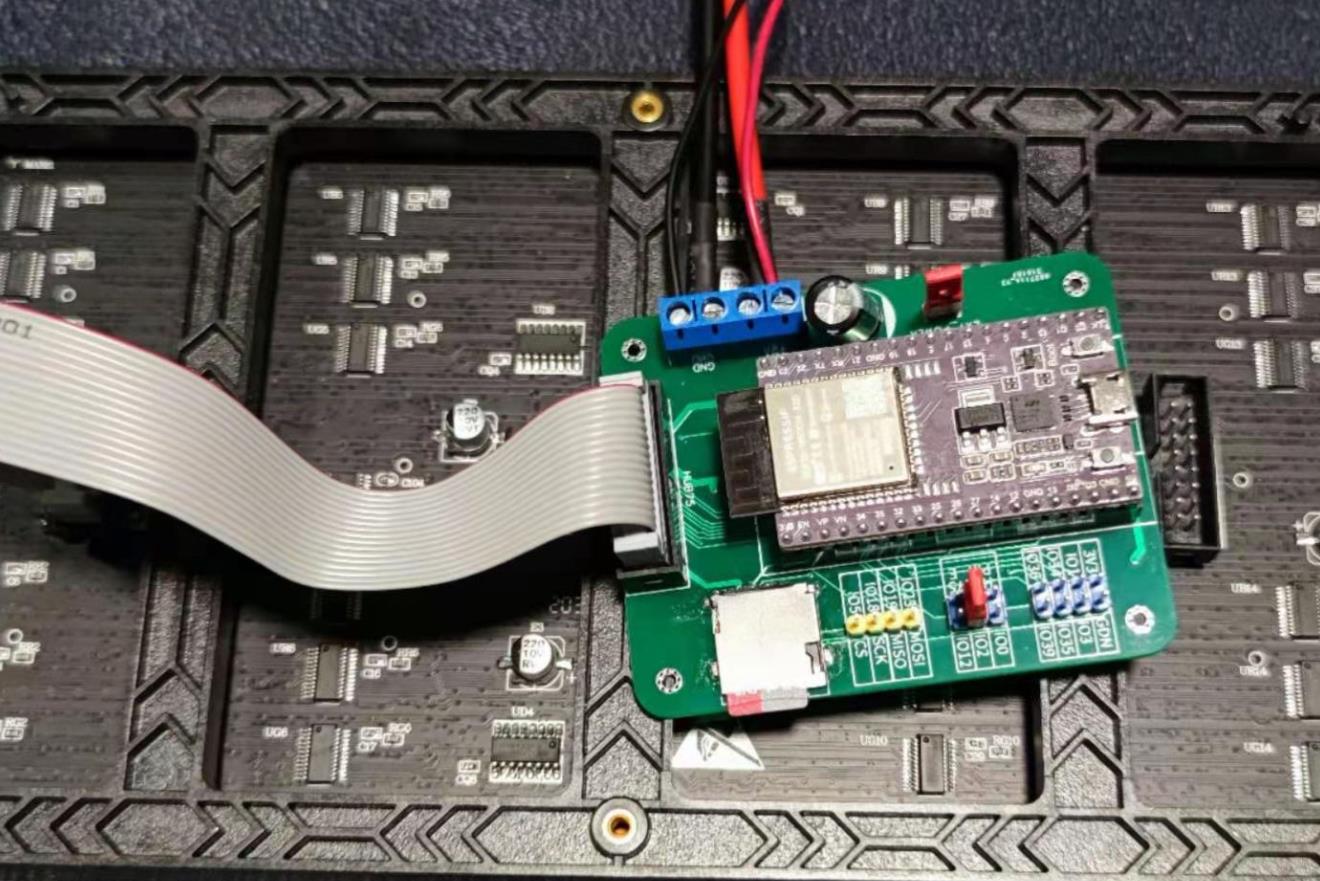

在这里插入图片描述
Arduino HUB75音乐可视化详解
1、主要特点
实时音乐可视化：
Arduino HUB75可以通过实时音频信号生成多种视觉效果，展示音乐的音量、频率和节奏，增强听觉体验。
LED显示屏兼容性：
HUB75接口与LED矩阵屏兼容，支持高分辨率显示，适用于各种尺寸的LED屏幕。
简单易用：
Arduino平台的开放性和丰富的库支持，使得音乐可视化的开发相对简单，适合初学者和爱好者。
灵活的编程和扩展性：
用户可以根据需要自定义视觉效果，结合不同的音频分析算法，实现个性化的可视化效果。
低功耗设计：
Arduino及HUB75控制方式相对低功耗，适合长时间运行，适用于各种环境。

2、应用场景
音乐演出：
在现场音乐演出中，利用LED屏幕展示与音乐节奏同步的视觉效果，提升观众的沉浸感。
艺术装置：
在展览或艺术装置中，结合音频与视觉效果，创造出互动性强的艺术体验。
派对和活动：
在派对、婚礼或其他社交活动中，使用音乐可视化吸引参与者的注意力，营造热烈氛围。
教育和实验：
在学校或研究机构中，作为音乐和编程结合的教学工具，帮助学生理解音频处理和视觉表现。

3、注意事项
音频信号处理：
使用适当的音频信号处理库，确保对音频信号的准确分析，以避免延迟或失真。
LED屏幕选择：
确保所选的LED屏幕与HUB75接口兼容，并考虑其分辨率和亮度，以满足实际需求。
供电问题：
大规模LED显示屏需要稳定的电源供应，确保电源适配器能够提供足够电流，避免屏幕闪烁或失效。
代码优化：
由于Arduino的资源有限，需对代码进行优化，确保实时处理的流畅性，避免卡顿现象。
环境适应性：
考虑到使用场景的不同，确保设备能够适应各种环境条件，如湿度、温度变化等。
通过合理的设计和实现，Arduino HUB75音乐可视化可以为多种场景带来创新的视觉体验，提升整体的艺术效果。

在这里插入图片描述
1、简易频谱柱状图

#include <HUB75.h> // 需安装对应HUB75库
#include <arduinoFFT.h>

#define SAMPLES 64
#define AUDIO_PIN A0

HUB75 matrix(64, 32); // 假设使用64x32的HUB75屏幕
arduinoFFT FFT = arduinoFFT();

double vReal[SAMPLES];
double vImag[SAMPLES];

void setup() {
  Serial.begin(115200);
  matrix.begin();
}

void loop() {
  // 采样音频
  for (int i = 0; i < SAMPLES; i++) {
    vReal[i] = analogRead(AUDIO_PIN);
    vImag[i] = 0;
    delayMicroseconds(125); // 控制采样率
  }
  // 傅里叶变换
  FFT.Windowing(vReal, SAMPLES, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
  FFT.Compute(vReal, vImag, SAMPLES, FFT_FORWARD);
  FFT.ComplexToMagnitude(vReal, vImag, SAMPLES);

  matrix.clear();
  for (int i = 2; i < 18; i++) { // 显示16个频段
    int barHeight = map((int)vReal[i], 0, 400, 0, matrix.height());
    for (int y = 0; y < barHeight; y++) {
      matrix.drawPixel(i*4, matrix.height()-y-1, matrix.Color333(0,7,0));
    }
  }
  matrix.show();
}

要点解读
FFT算法：用arduinoFFT库将模拟音频信号转换为频域信息。
频谱映射：将频域数据映射为LED点阵的柱状高度。
采样：用analogRead从音频引脚采样，适合接简单麦克风模块。
性能：采样点不宜过多，确保Arduino能实时处理。

2、彩虹频谱流动可视化

#include <HUB75.h>
#include <arduinoFFT.h>

#define SAMPLES 64
#define AUDIO_PIN A0

HUB75 matrix(64, 32);
arduinoFFT FFT = arduinoFFT();

double vReal[SAMPLES];
double vImag[SAMPLES];

void setup() {
  matrix.begin();
}

void loop() {
  for (int i = 0; i < SAMPLES; i++) {
    vReal[i] = analogRead(AUDIO_PIN);
    vImag[i] = 0;
    delayMicroseconds(125);
  }
  FFT.Windowing(vReal, SAMPLES, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
  FFT.Compute(vReal, vImag, SAMPLES, FFT_FORWARD);
  FFT.ComplexToMagnitude(vReal, vImag, SAMPLES);

  matrix.scrollLeft();
  for (int y = 0; y < matrix.height(); y++) {
    matrix.drawPixel(matrix.width()-1, y, 0); // 清空最右边
  }
  for (int i = 2; i < 14; i++) {
    int barHeight = map((int)vReal[i], 0, 400, 0, matrix.height());
    int color = matrix.ColorHSV(i*65535/12, 255, 255); // 彩虹色
    for (int y = 0; y < barHeight; y++) {
      matrix.drawPixel(matrix.width()-1, matrix.height()-y-1, color);
    }
  }
  matrix.show();
}

要点解读
scrollLeft()函数：实现频谱流动视觉效果。
彩虹色映射：用HSV颜色空间实现渐变色。
动态刷新：每次只更新最右侧一列，提升动画流畅度。

3、音量能量球可视化

#include <HUB75.h>

#define AUDIO_PIN A0

HUB75 matrix(64, 32);

void setup() {
  matrix.begin();
}

void loop() {
  long sum = 0;
  for (int i = 0; i < 128; i++) {
    int v = analogRead(AUDIO_PIN) - 512;
    sum += abs(v);
    delayMicroseconds(100);
  }
  int energy = map(sum / 128, 0, 200, 0, 14);

  matrix.clear();
  int cx = matrix.width()/2;
  int cy = matrix.height()/2;
  for(int r=0; r<energy; r++){
    int color = matrix.Color333(r, 14-r, 0);
    matrix.drawCircle(cx, cy, r, color);
  }
  matrix.show();
  delay(30);
}

要点解读
能量球效果：以音量能量为半径绘制同心圆，形成“能量球”动画。
音量检测：通过采样均方根（或绝对值平均）反映音量大小。
美观性：配合颜色渐变，视觉表现力强。

在这里插入图片描述
4、频谱分析

#include <Adafruit_GFX.h>
#include <RGBmatrixPanel.h>
#include <SPI.h>

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  int spectrum[16]; // 假设我们有16个频率段
  // 这里应有音频输入处理代码，填充spectrum数组

  for (int i = 0; i < 16; i++) {
    int height = map(spectrum[i], 0, 1023, 0, matrix.height());
    matrix.fillRect(i * 5, matrix.height() - height, 4, height, matrix.Color333(0, 7, 0)); // 绘制矩形
  }
  delay(100);
}

要点解读
使用 Adafruit_GFX 和 RGBmatrixPanel 库来控制LED矩阵。
spectrum 数组用于存储音频频率段的值。
map() 函数将音频值映射到矩阵的高度，形成频谱效果。

5、音乐节奏灯

#include <Adafruit_GFX.h>
#include <RGBmatrixPanel.h>
#include <SPI.h>

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  // 假设我们有音频输入，检测节奏
  if (detectBeat()) { // 自定义检测节奏函数
    matrix.fillScreen(matrix.Color333(7, 0, 0)); // 点亮全屏红色
    delay(100);
    matrix.fillScreen(matrix.Color333(0, 0, 0)); // 清屏
  }
}

bool detectBeat() {
  // 这里应有音频输入处理代码，返回节奏检测结果
}

要点解读
实现简单的节奏灯效果。
通过检测音频节奏，触发全屏闪烁。
detectBeat() 函数需要实现音频信号的处理逻辑。

6、动态波形显示

#include <Adafruit_GFX.h>
#include <RGBmatrixPanel.h>
#include <SPI.h>

RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  int wave[32]; // 存储波形数据
  // 这里应有音频输入处理代码，填充wave数组

  for (int i = 0; i < 32; i++) {
    int y = map(wave[i], -512, 511, 0, matrix.height());
    matrix.drawPixel(i, y, matrix.Color333(0, 0, 7)); // 绘制波形
  }
  delay(100);
}

要点解读
显示动态音频波形，通过 drawPixel() 绘制每个点。
wave 数组存储音频信号的幅度值。
需要将音频数据处理成适合绘制的格式。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
