Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

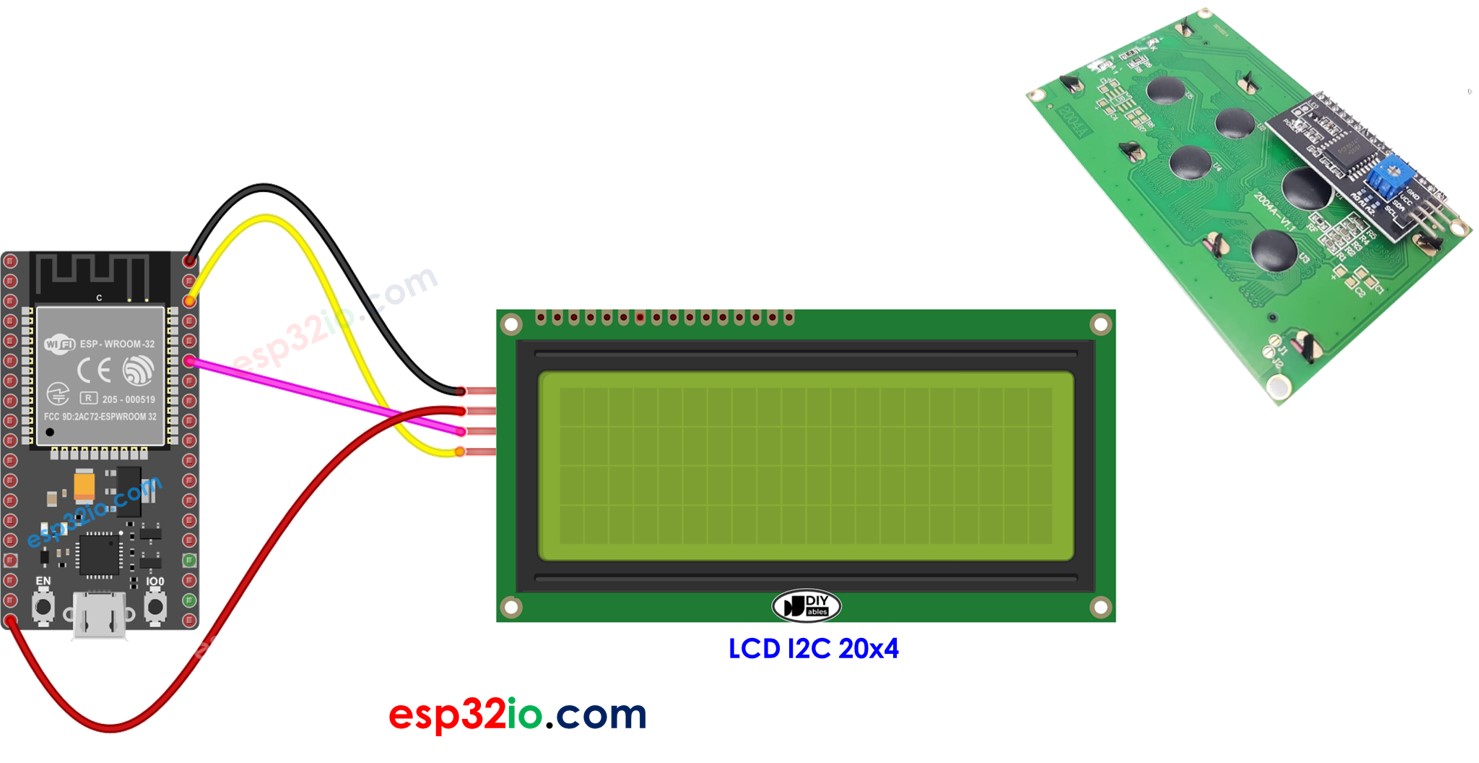

Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。

一、主要特点

接口种类丰富
字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
通信方式多样：
并行接口（8位/4位模式）
I²C 接口（节省引脚资源）
SPI 接口（高速数据传输）
低功耗与稳定性强
多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
工作电压范围宽（3.3V~5V），兼容性强；
支持长时间连续运行，稳定性好。
图形与文本混合显示能力强
字符型 LCD 可自定义字符（最多8个用户定义字符）；
图形型 LCD 支持绘制线条、矩形、圆形、图像等；
支持多字体、中文字符（需加载字库）及动态刷新。
开发资源成熟
社区提供大量现成库函数，例如：
LiquidCrystal（用于HD44780字符屏）
U8g2lib / SSD1306（用于OLED图形屏）
TFT_eSPI / ILI9341（用于TFT彩色屏）
支持 Arduino IDE、PlatformIO 等主流开发环境。
可扩展性与集成度高
可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
适合作为小型监控终端、状态面板、操作引导界面；
支持远程控制更新内容（通过串口或网络协议）。

二、典型应用场景

工业控制系统
显示PLC状态、温度、压力、液位等实时参数；
提供本地操作提示与报警信息；
替代传统按钮+LED指示灯组合，提升操作效率。
智能家居与物联网
智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
家庭气象站展示温湿度、风速、空气质量等；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。
教育与实验教学
编程入门教学中展示变量值、调试信息；
嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
学生创新项目中实现信息反馈与人机交互。
商业与零售设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。
农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。
艺术装置与互动展览
数字艺术展中的文字说明与引导；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。

三、注意事项

合理选择LCD类型与尺寸
根据功能需求选择字符型或图形型屏幕；
小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。
避免频繁全屏刷新
对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
应采用局部刷新策略，仅更新变化部分区域；
使用双缓冲机制可减少画面闪烁，但需权衡内存占用。
注意电源管理与背光控制
OLED 屏幕无需背光，功耗更低；
LCD 背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。
字体与图标资源优化
中文显示需加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储。
兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。
代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。

Arduino LCD 局部刷新机制
在Arduino项目中，LCD局部刷新机制是一种有效提升显示效率和用户体验的技术。它允许开发者仅更新屏幕上的特定区域，而非整个显示屏，从而减少不必要的重绘操作，节省系统资源，并提高响应速度。

一、主要特点
高效性：通过只更新需要改变的部分，可以显著降低CPU负载，尤其是当屏幕分辨率较高或刷新频率较快时。
节能性：对于一些低功耗设备，如电池供电的项目，局部刷新能够减少电力消耗，延长设备运行时间。
减少闪烁：全屏刷新可能会导致视觉上的闪烁现象，而局部刷新则能提供更加平滑的视觉过渡效果。
灵活性：可以根据应用需求动态选择要刷新的区域，实现更复杂、更精细的用户界面设计。
兼容性强：适用于多种类型的LCD屏幕，包括字符型LCD（如1602、2004）、图形型OLED（如SSD1306）、TFT彩屏（如ILI9341）等。

二、应用场景
实时数据监控：例如，在环境监测系统中，只需要更新温度、湿度等数值的变化部分，而不是每次都重绘整个屏幕。
状态指示器：如进度条、电量指示等，这些通常只需要在其值发生变化时进行局部更新。
游戏开发：在简单的游戏中，比如贪吃蛇或打砖块，只需更新移动对象的位置，而不必重绘整个背景。
工业控制面板：用于显示机器运行参数，如转速、压力等，这类信息往往只需要局部更新以反映最新状态。
教育与实验：作为教学工具的一部分，帮助学生理解如何有效地管理有限的硬件资源，同时学习到优化算法的重要性。

三、需要注意的事项
确定正确的刷新区域：准确界定哪些部分需要刷新至关重要，这要求对UI布局有清晰的认识，并且可能涉及到复杂的坐标计算。
避免过度优化：虽然局部刷新有助于提高性能，但如果划分得太细，反而可能导致代码复杂度增加，维护成本上升。因此，找到一个平衡点非常重要。
处理边界情况：在某些情况下，如滚动文本或动画，确定局部刷新区域可能会变得复杂。需特别注意处理好这些边缘情况，确保显示正确无误。
库的支持程度：并非所有LCD库都直接支持局部刷新功能，使用前请确认所选库是否具备此功能或是否有相应的扩展方法。
内存管理：尽管局部刷新减少了整体的数据传输量，但在一些场景下（比如频繁的小范围更新），仍需注意内存的合理分配，防止出现溢出等问题。

在这里插入图片描述
1、局部刷新显示动态波形

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

#define WAVEFORM_WIDTH 16
#define WAVEFORM_HEIGHT 2

int waveform[WAVEFORM_WIDTH] = {0};

void setup() {
  lcd.begin(16, 2); // 设置LCD的列数和行数
}

void loop() {
  // 更新波形数据
  for (int i = 0; i < WAVEFORM_WIDTH; i++) {
    waveform[i] = analogRead(A0) / 4; // 读取模拟输入并缩放
  }

  // 局部刷新显示波形
  for (int i = 0; i < WAVEFORM_WIDTH; i++) {
    lcd.setCursor(i, 1); // 设置光标位置到第二行
    lcd.write(waveform[i]); // 显示波形数据
  }

  delay(100); // 控制刷新速度
}

要点解读：
局部刷新：仅更新波形数据所在的列，避免全屏刷新。
动态数据：通过analogRead读取模拟输入，模拟动态波形数据。
显示优化：使用lcd.setCursor和lcd.write函数逐列显示波形数据。

2、局部刷新显示传感器数据

#include <LiquidCrystal.h>
#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7

void setup() {
  lcd.begin(16, 2); // 初始化16x2 LCD
  dht.begin();
  lcd.print("Temp: ");
  lcd.setCursor(0, 1);
  lcd.print("Humidity: ");
}

void loop() {
  float temperature = dht.readTemperature();
  float humidity = dht.readHumidity();

  // 局部刷新温度数据
  lcd.setCursor(6, 0);
  lcd.print(temperature);
  lcd.print(" C");

  // 局部刷新湿度数据
  lcd.setCursor(10, 1);
  lcd.print(humidity);
  lcd.print(" %");

  delay(2000); // 每2秒更新一次
}

要点解读：
局部刷新：仅更新温度和湿度数据所在的列，避免全屏刷新。
传感器数据：通过DHT传感器读取温度和湿度数据。
显示优化：使用lcd.setCursor和lcd.print函数局部更新数据。

3、局部刷新显示动态图标

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7

// 定义自定义字符的点阵数据
byte heart[8] = {
  B00000,
  B01010,
  B11111,
  B11111,
  B11111,
  B01110,
  B00100,
  B00000
};

void setup() {
  lcd.begin(16, 2); // 设置LCD的列数和行数
  lcd.createChar(0, heart); // 创建自定义字符
}

void loop() {
  // 局部刷新显示自定义字符
  lcd.setCursor(0, 0); // 设置光标位置
  lcd.write(byte(0)); // 显示自定义字符

  delay(1000); // 控制刷新速度
}

要点解读：
局部刷新：仅更新自定义字符所在的列，避免全屏刷新。
自定义字符：通过lcd.createChar创建自定义字符。
显示优化：使用lcd.setCursor和lcd.write函数局部更新自定义字符。

在这里插入图片描述

4、动态数据显示（如实时传感器值）

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2); // RS, RW, EN, D4-D7

void setup() {
  lcd.begin(16, 2);
  lcd.print("Temp:    C");
  lcd.setCursor(6, 0); // 预定位光标
}

void loop() {
  // 模拟传感器数据（实际替换为analogRead等）
  int sensorValue = random(20, 30);

  // 局部刷新温度值（仅更新数值部分）
  lcd.setCursor(6, 0);
  lcd.print("   "); // 清除旧数据
  lcd.setCursor(6, 0);
  lcd.print(sensorValue);

  delay(1000); // 模拟采样间隔
}

要点解读
局部刷新原理：仅更新变化的数值部分（第6列），而非重绘整行。
光标预定位：在setup()中预先设置光标位置，减少运行时计算开销。
应用场景：适用于高频更新的传感器数据显示（如温度、湿度）。

5、菜单界面导航

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2);

const char* menuItems[] = {"Start", "Settings", "About", "Exit"};
int currentItem = 0;

void setup() {
  lcd.begin(16, 2);
  updateMenu(); // 初始化菜单
}

void loop() {
  // 模拟按键输入（实际替换为按钮检测）
  if (Serial.available()) {
    char key = Serial.read();
    if (key == 'd' && currentItem < 3) currentItem++; // 下键
    if (key == 'u' && currentItem > 0) currentItem--; // 上键
    updateMenu();
  }
}

void updateMenu() {
  lcd.clear();
  for (int i = 0; i < 2; i++) { // 仅刷新可见的两行
    lcd.setCursor(0, i);
    if (i == currentItem % 2) lcd.print(">"); // 高亮当前项
    lcd.print(menuItems[currentItem + i - (currentItem % 2)]);
  }
}

要点解读
局部刷新优化：updateMenu()仅刷新可见的两行，而非整个屏幕。
动态高亮：通过>符号标记当前选中项，通过光标位置计算减少重复绘制。
应用场景：适用于嵌入式设备的菜单系统（如3D打印机、仪器仪表）。

6、简单游戏交互（如贪吃蛇）

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2);

int snakeX = 0, snakeY = 0; // 蛇头位置
int foodX = 5, foodY = 1;   // 食物位置

void setup() {
  lcd.begin(16, 2);
  drawBorder();
  placeFood();
}

void loop() {
  // 模拟控制输入（实际替换为按键检测）
  if (Serial.available()) {
    char key = Serial.read();
    if (key == 'r') snakeX++; // 右键
    if (key == 'l') snakeX--; // 左键
    updateGame();
  }
}

void drawBorder() {
  lcd.print("+----------------+"); // 第一行边框
  lcd.setCursor(0, 1);
  lcd.print("+----------------+"); // 第二行边框
}

void placeFood() {
  lcd.setCursor(foodX, foodY);
  lcd.print("*");
}

void updateGame() {
  // 局部刷新：仅更新蛇和食物位置
  lcd.setCursor(snakeX, snakeY);
  lcd.print("O"); // 蛇头
  lcd.setCursor(foodX, foodY);
  lcd.print("*"); // 确保食物未被覆盖
}

要点解读
局部刷新策略：仅更新蛇头（O）和食物（*）位置，保留静态边框。
性能优化：避免每次重绘整个屏幕，减少clear()和print()调用。
应用场景：适用于资源受限的简单游戏开发（如反应测试、迷宫游戏）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
